Khuyến nghị cho các ngành công nghiệp thực phẩm, y tế và hóa chất. Thiết bị búa tự động để ngăn chặn tắc nghẽn

Sản phẩm này được sử dụng cho các ứng dụng sau:

• Trong nhà máy sản xuất nước uống: Lắp đặt RKVS để chống tắc lá chè trong máng SUS

• Loại bỏ sự bám dính trên bề mặt tường trong máy rang hạt cà phê

• Loại bỏ vết nứt trong phễu hạt nhựa

• Cải thiện khả năng đẩy của vật liệu phim

• Loại bỏ sự tắc nghẽn của muối

• Loại bỏ tắc nghẽn đường

Đặc trưng

Búa gõ khí nén bằng thép không gỉ, một sản phẩm thuộc dòng Air Knocker hiệu suất cao,  có thân bằng thép không gỉ giúp ngăn chặn sự kết dính và tắc nghẽn của bột trong phễu hoặc bể chứa. Máy gõ không gỉ thích hợp cho các ngành công nghiệp dược phẩm, thực phẩm và hóa chất hoặc các địa điểm khác cần chống ăn mòn và an toàn. Nguyên tắc hoạt động độc đáo của sản phẩm này là lực của khí nén làm cho pít-tông tác động mạnh vào bề mặt đế, giúp loại bỏ sự kết dính hoặc tắc nghẽn của bột. Ngoài ra, máy gõ không gỉ chỉ hoạt động dựa trên không khí được cung cấp, điều này là tuyệt vời về tính an toàn và kinh tế. Giống như dòng máy gõ khí, máy gõ bằng thép không gỉ có lực tác động điều chỉnh bằng không khí cung cấp và chức năng đường ống tiếp điện. (RKVS15 không hỗ trợ đường ống rơle.)

Thân bằng thép không gỉ chống ăn mòn tuyệt vời

Bàn gõ bằng thép không gỉ bao gồm thân, đế tiêu chuẩn, bu lông lắp và những thứ khác, tất cả đều được làm bằng vật liệu thép không gỉ. Nó phù hợp để lắp đặt một địa điểm trong các ngành công nghiệp thực phẩm, hóa chất và dược phẩm và một địa điểm cần khả năng chống ăn mòn và vệ sinh.

Lực tác động có thể điều chỉnh

Ở dòng máy gõ inox không khí, chỉ cần thay đổi áp suất khí cấp là có thể thay đổi lực tác động nhờ van nấm đặc biệt (đã được cấp bằng sáng chế). Áp suất không khí tăng lên nếu không thể loại bỏ tắc nghẽn và giảm nếu lực tác động quá mạnh. Hơn nữa, việc điều chỉnh áp suất có hiệu quả trong việc giảm tiếng ồn. Ngay cả khi lựa chọn sai mô hình dẫn đến khả năng quá mức hoặc kém trong quá trình lắp đặt, vấn đề như vậy có thể được giải quyết bằng cách điều chỉnh lực tác động. Do đó, cơ chế lực tác động có thể điều chỉnh được đánh giá cao trên thực địa.

Đường ống chuyển tiếp cho phép nhiều đơn vị được sử dụng đồng thời

Máy gõ khí được trang bị chức năng chuyển tiếp đường ống (đã được cấp bằng sáng chế) trong đó một bảng điều khiển có thể vận hành nhiều hơn một thiết bị đồng thời. Theo cách tương tự, một bộ điều khiển hoặc bảng điều khiển dành riêng cho người gõ có thể sử dụng nhiều hơn một thiết bị. Do đó, việc sử dụng hệ thống ống tiếp điện sẽ làm giảm chi phí cơ sở vì số lượng bảng điều khiển trong các cơ sở tổng thể có thể được giảm bớt.

* Đối với sự kết hợp của hệ thống hỗ trợ dòng chảy, tham khảo “Sự kết hợp của hệ thống hỗ trợ dòng chảy”

* Điều khiển tự động có thể được thực hiện bằng cách gắn van điện từ (AG43-02-4-02G) trước AOC-1B (phía cấp khí).

*N2 kích thước ống
RKVS30・40・60：Φ8XΦ6

Nguyên tắc hoạt động của Búa gõ khí

1.Không khí nén đi vào bộ gõ trước tiên được cung cấp đến buồng van để làm van nấm nén xuống và sau đó được lưu trữ trong bộ tích lũy.

2.Khi van ba chiều được kích hoạt để xả không khí ra khỏi buồng van, khí nén trong bộ tích điện sẽ di chuyển van nấm lên trên.

3.Khi van nấm di chuyển, không khí nén trong bình tích áp sẽ tác động mạnh lên piston, tác động lên bề mặt đế. Lực tác động đó giúp loại bỏ sự kết dính hoặc tắc nghẽn của bột.

* Để biết nguyên tắc hoạt động của bộ gõ rơ le không khí, hãy tham khảo thêm phần “Nguyên tắc hoạt động của hệ thống hỗ trợ dòng chảy”

RKVS30

Giảm kích thước và trọng lượng nhưng có nhiều ứng dụng

Thân của búa inox loại RKVS15 có kích thước rất nhỏ, đường kính ngoài 34mm, tổng chiều cao 110mm, trọng lượng 430g. Nó có thể được lắp đặt vào một thùng chứa bột nhỏ hoặc một phần máng mà chưa bao giờ có thể lắp đặt được, và có thể tạo điều kiện ngăn chặn tắc nghẽn ở mọi ngóc ngách

Áp dụng khớp đẩy có thể điều chỉnh theo hướng và có thể tháo rời (chỉ dành cho RKVS20 hoặc thấp hơn)

Các mẫu kích thước nhỏ của RKVS15 và RKVS20 sử dụng khớp đẩy có thể điều chỉnh theo hướng có thể dễ dàng tháo rời. Là một ống được gắn vào các mô hình, ống có đường kính nhỏ được sử dụng để định tuyến dễ dàng, thay vì ống có đường kính ngoài 8mm cho các mô hình thông thường. (Đường kính ngoài 4mm đối với RKVS15 và 6mm đối với RKVS20) Các bộ dụng cụ mà RKVS15 và RKVS20 có thể được sử dụng trong bộ điều khiển thông thường với đường kính lỗ xả 8mm được gắn tương ứng.

Cấu trúc đơn giản và độ bền cao

Dòng máy gõ bằng thép không gỉ có độ bền được hỗ trợ bởi cơ sở thiết kế và cấu trúc đơn giản, mang lại hiệu suất gần như không cần bảo trì và không cần thêm phụ tùng thay thế.

Có thể cài đặt tùy thuộc vào điều kiện thùng chứa (loại RKVS15)

Máy gõ inox không khí loại RKVS15 có thể được lắp đặt bằng một bu lông (M10). Do đó, nó có thể được lắp đặt theo ý tưởng của bạn, chẳng hạn như lắp đặt với giá đỡ chuyên dụng, không có giá đỡ gắn cố định được cung cấp trên thùng chứa hoặc không cần hàn thùng chứa.

Hỗ trợ gắn bộ lọc khí thải và mở rộng vị trí ống xả

Vì búa bằng thép không gỉ không chứa dầu nên có thể sử dụng trong phòng sạch. Nếu không khí thải trở thành vấn đề tại hiện trường, không khí thải có thể được thải ra bên ngoài phòng sạch thông qua một ống mở rộng vì lỗ thoát khí của thân máy được khai thác. Nếu không thể sử dụng ống mở rộng, có sẵn bộ lọc chuyên dụng. (Các bộ phận mở rộng hệ thống xả và bộ lọc là tùy chọn)

Có nhiều loại bộ điều khiển chuyên dụng cho người gõ

Bảng điều khiển chuyên dụng có sẵn cho hoạt động của dòng máy gõ khí và máy gõ bằng thép không gỉ. Các bảng điều khiển bao gồm bộ điều khiển vận hành không khí loại AOC-1B có thể bắt đầu hoạt động dễ dàng mà không cần nguồn điện, bảng điều khiển hẹn giờ cho điều khiển van điện từ loại KSE1 điều khiển khoảng thời gian giữa các tác động và số lượng tác động, và bảng điều khiển dòng HKE, hoặc bảng điều khiển EKE5000 với thông số điện áp đầu vào miễn phí từ 100 đến 240VAC. Ngoài ra, có sẵn bảng điều khiển HKA5000A được kiểm soát hoàn toàn bằng không khí cho khu vực chống cháy nổ. (Tùy chọn)

Từ trái qua、AOC-1B／KSE1／HKE1100A／HKE5100／EKE5000／HKA5000A

Thông số kỹ thuật

RKVS

Model	Working Pressure (MPa)	Stroke Cycle (time/min)	Air Consumption (L/time)(ANR)	Stroke Energy (N・m)	Impulsive Force		Weight (kg)
					(kg・m/s)	Hammer pound (lb)
RKVS15	0.3-0.7	1-60	0.03-0.06	2.7-5.9	0.3-0.5	Mini Hammer	0.43
RKVS20			0.04-0.10	4.3-8.3	0.6-0.8	Below0.6	0.8
RKVS30			0.05-0.13	5.5-13.1	1.2-1.8	Below1.0	1.6
RKVS40			0.15-0.37	9.2-22.3	2.6-4.0	1.0-1.5	4.2
RKVS60			0.33-0.77	20.6-49.0	6.9-10.6	1.5-3.0	10.4

(Imperial System)

Model	Working Pressure (PSI)	Stroke Cycle (time/min)	Air Consumption (cf/time)	Stroke Energy (lbf・ft)	Impulsive Force		Weight (lb)
					ft・lbf/s	Converts into Hammer pound (lb)
RKVS15	44-102	1-60	0.001-0.002	2.0-4.4	2.2-3.6	Mini Hammer	0.9
RKVS20			0.001-0.004	3.2-6.1	4.3-5.8	Below0.6	1.8
RKVS30			0.002-0.005	4.1-9.7	8.7-13.0	Below1.0	3.5
RKVS40			0.005-0.013	6.8-16.4	18.8-28.9	1.0-1.5	9.3
RKVS60			0.012-0.027	15.2-36.1	49.9-76.7	1.5-3.0	22.9



Kích thước, cài đặt, bảng điều khiển

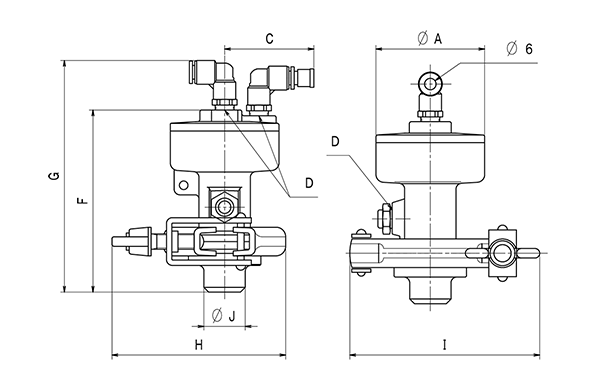

Bản vẽ kích thước sản phẩm

Bảng kích thước sản phẩm

Model	ΦA	ΦC	D	G	H	I	ΦJ	ΦK	L	M	M´	ΦN	O	P	Tube Size
RKVS20	57	57	6.5	Rp1/8	70	(26)	6.5	44	6	28	–	22	Rp1/8	–	Φ6XΦ4
RKVS30	66	70	8		95	(25)	8.5	55	8	35		27	Rp1/4		Φ8XΦ6
RKVS40	86	95	12		140		12.5	70	13	60		34

(Imperial System)

Model	ΦA	ΦC	D	G	H	I	ΦJ	ΦK	L	M	M´	ΦN	O	P	Tube Size
RKVS20	2.2	2.2	0.3	Rp1/8	2.8	(1.0)	0.3	1.7	0.2	1.1	–	0.9	Rp1/8	–	Φ6XΦ4 mm
RKVS30	2.6	2.8	0.3		3.7	(1.0)	0.3	2.2	0.3	1.4		1.1	Rp1/4		Φ8XΦ6 mm
RKVS40	3.4	3.7	0.5		5.5		0.5	2.8	0.5	2.4		1.3

Liên hệ chúng tôi khi có nhu cầu:

Kouei Việt Nam – Đại Lý EXEN tại Việt Nam

Hotline: 0777 808 467

Máy rung bảng  hoạt động tuyệt vời trong các công việc  khác nhau!

Sản phẩm này được sử dụng cho các công việc sau:

01. Đổ đầy gốm sứ
02. Đổ than hoạt tính vào bộ lọc khử mùi
03. Đổ gạch giả gạch
04. Xoa bóp y tế

Tính năng của TV200C-P

Nguyên tắc rung của máy rung bàn là máy rung bên ngoài (ví dụ, động cơ rung, máy rung không khí) được gắn trên khung phía trên của bàn và phôi được tải trên đầu được rung cùng với thùng chứa. Mục đích là tạo ra một rung động để đổ đầy vào thùng chứa, khử bọt, phá vỡ, tăng cường độ thâm nhập, khuếch tán, trộn, máy kiểm tra độ rung và các loại khác của phôi. Trong các ngành công nghiệp máy móc công nghiệp, có nhiều loại phôi cần được lấp đầy, chẳng hạn như bột gốm, hạt nhựa, cacbon, bột sắt, cát silica, mascara mỹ phẩm. Đối với lực rung cần thiết, tải tiêu chuẩn cơ bản được đặt cho trọng lượng của vật tải, nhưng rung động nhỏ là đủ cho một số phôi và có nhiều tần số rung khác nhau hiệu quả để di chuyển phôi. (Có thể kiểm tra điều kiện rung thích hợp trong máy trình diễn.)
Là nguồn rung, động cơ rung nhỏ gọn chạy điện (một pha 100V / ba pha 200V) và dòng máy rung piston khí nén có sẵn. Đặc điểm của loại 100V một pha là sự tiện lợi được cung cấp ở mọi nơi. Đặc điểm của loại 200V ba pha là việc sử dụng bảng điều khiển biến tần kiểu MFC1 cho phép tác động lên phôi một độ rung thích hợp. Ngoài ra, đặc điểm của loại khí nén là việc điều chỉnh áp suất không khí cho phép tạo ra một độ rung thích hợp. Mặc dù dòng máy nhỏ gọn được giới thiệu trong dòng máy rung bàn nhỏ gọn, máy rung bàn cho tải nặng cũng có thể được thiết kế và sản xuất. Vui lòng liên hệ với EXEN.
* Máy rung bàn nhỏ gọn được ước tính mỗi lần và được chế tạo theo đơn đặt hàng.
* Sản phẩm có mặt trên của bàn được ép lại là tùy chọn. (Thêm chi phí)

TV200C-P có nhiều loại nguồn rung khác nhau

Là nguồn rung cho dòng máy rung bàn nhỏ gọn, có sẵn động cơ rung 100V một pha chạy điện và động cơ rung 200V ba pha, và máy rung piston khí nén.
Loại điện hoặc khí nén có thể được lựa chọn tùy thuộc vào điều kiện cấp điện của vị trí thiết bị. Đối với động cơ rung điện, động cơ rung nhỏ gọn với thân bằng thép không gỉ được sử dụng.
Loại 100V một pha là model EKM1S-2P và loại 200V ba pha là model EKM1.1-2P.
Cả hai đều tuân theo mã IP 66, có thể giặt được và chống ăn mòn tuyệt vời.

Kích thước và chất liệu của khung trên

Khung trên của bàn được chuẩn bị để sản xuất theo thông số kỹ thuật xác định kích thước của đầu bàn của đầm rung bàn có chiều dài là 200mm và chiều rộng là 300mm. Ngoài ra, vật liệu của khung trên được chỉ định là thép không gỉ SUS304 và nhựa と polyacetal như thông số kỹ thuật tiêu chuẩn. Lựa chọn có thể được thực hiện tùy thuộc vào ứng dụng. (nhựa polyacetal là một lựa chọn bổ sung) Sản phẩm với các kích thước khác nhau hoặc vật liệu khác được chỉ định có thể được sản xuất. (Liên hệ để biết thêm chi tiết)
Thép không gỉ SUS304 (trái) / nhựa polyacetal (phải)

Tính chất của loại chạy điện và khí nén

Bởi vì sự kết hợp với biến tần cho phép thay đổi tần số rung, loại điện ba pha 200V cho phép lựa chọn tần số rung tùy thuộc vào đặc tính của vật gia công tải, điều này sẽ đạt được hiệu quả làm việc cao.
Máy rung khí nén cho phép thay đổi lực rung và tần số rung bằng cách thay đổi áp suất không khí, điều này sẽ mở rộng ứng dụng.
Ngoài ra, loại khí nén có thể được sử dụng an toàn trong khu vực chống cháy nổ.

Bàn dạng cơ bản 1: Với một động cơ rung

Điều kiện rung khi một động cơ rung được lắp trên khung trên của bàn là dao động tròn.
Điều này được sử dụng cho phôi trong đó rung động tròn của một động cơ hiệu quả hơn.
Điều này có một ưu điểm là giá thành thấp hơn so với bàn có hai động cơ.
Ngoài ra, nếu sử dụng máy rung piston khí nén, rung động thẳng đứng có thể được đảm bảo bằng một động cơ.

Bảng dạng cơ bản 2: Với hai động cơ rung

Điều kiện rung khi hai động cơ rung được lắp vào khung trên của bàn là dao động thẳng đứng. Rung dọc cung cấp một rung động ổn định vì ít chuyển động của hộp chứa phôi hơn, điều này đã cho thấy hiệu suất đã được kiểm chứng tại hiện trường.
Ngoài ra, vì đây là loại một mặt, khuôn có thể được cố định vào mặt trên của bàn và có thể tải các khuôn có hình dạng khác nhau.
Nếu sử dụng máy rung piston khí nén, rung động thẳng đứng có thể được đảm bảo bằng một động cơ.

Nguyên lý của rung dọc

Gắn động cơ rung kéo vào khung trên cho phép tạo ra rung động theo phương thẳng đứng.
Quay hai động cơ rung ngược chiều với nhau để đồng bộ tần số quay của hai động cơ rung sẽ bù lại lực ly tâm theo phương ngang, lực ly tâm này chỉ tạo ra lực ly tâm theo phương thẳng đứng để tạo ra rung động theo phương thẳng đứng.
Nếu có sự khác biệt lớn về tần số quay, thì dao động dọc không được cung cấp vì không có sự đồng bộ.

Sắp xếp đúng các vật phẩm trên bàn

Việc bố trí đúng vị trí chất tải là vị trí mà trọng tâm của bàn ăn khớp với trọng tâm của vật tải trong trục lực sinh ra của lực ly tâm của máy rung.

Ví dụ về ứng dụng và phôi sản phẩm TV200C-P

Máy rung bàn được sử dụng cho các ứng dụng khác nhau trong lĩnh vực máy móc công nghiệp. Ngoài các tính năng lấp đầy, khuếch tán, tăng cường độ thâm nhập, làm tan băng, khử muối, khử bọt và khử muối sau đây, còn có các trường chưa xác định khác cho các ứng dụng rung, điều này làm tăng kỳ vọng.

1. Làm đầy bột: cát silica, bột gốm, viên nhựa, cacbon, bột sắt, mascara, bột
2. Khuếch tán bột: loại bỏ bụi trên ống kính, chất kết dính, khuếch tán bột
3. Tăng cường độ thẩm thấu: bàn cho dưa chua, dưa cải thảo, dưa muối củ cải
4. Tăng cường khử muối: khử mặn trứng cá
5. Tăng cường rã đông: tăng cường rã đông cá
6. Tháo khuôn
7. Đối với các máy thử nghiệm khác nhau: máy thử trộn, máy thử bê tông, máy thử băng tải, máy thử y tế

Bảng điều khiển

Đối với dòng TV-MW (ba pha, 200V), hãy sử dụng MFC-1 được trang bị biến tần. (tùy chọn có sẵn)

Thông số kỹ thuật của TV200C-P

(Imperial System)

Product dimensional drawings

Kouei Việt Nam – Đại lý chính thức của EXEN tại Việt Nam
Các sản phẩm khác từ EXEN
Yêu cầu báo giá EXEN
Hotline: 0989 808 467/ 0777 808 467

Máy rung khí nén với tiếng ồn thấp và tiêu thụ không khí thấp cho các ứng dụng mở rộng

Sản phẩm này được sử dụng cho các ứng dụng sau:

1. Phòng ngừa sự tắc nghẽn của thuốc nổ tích tụ trong máng trong khu vực nổ trong nhà sản xuất vật liệu nổ công nghiệp
2. Xử lý tắc nghẽn bồn chứa nguyên liệu trong nhà máy hóa chất
3. Loại bỏ bụi khỏi bộ lọc không khí
4. Loại bỏ bột mịn trong dây chuyền sản xuất thiết bị chính xác
5. Sử dụng trong dây chuyền sản xuất các bộ phận ô tô khác nhau

Đặc trưng

Máy rung piston EPV series là một thiết bị rung khí nén với hoạt động thẳng đứng của piston, tạo ra rung động ổn định. Nó chủ yếu dùng để ngăn chặn tắc nghẽn và hỗ trợ làm đầy bột trong phễu, bể chứa hoặc máng đường ống, đồng thời cung cấp nguồn rung cho các máy rung bàn, máy vận chuyển rung và máy phân loại rung.

Máy đầm rung piston dòng EPV không chứa dầu, thân thiện với môi trường và có khả năng chống ăn mòn xuất sắc, phù hợp với các ngành công nghiệp như dược phẩm, thực phẩm và hóa chất. Máy điều khiển kích hoạt và dừng bằng van ba chiều thường đóng.

Sử dụng van ba chiều thường đóng để điều khiển kích hoạt và dừng.

Độ bền hàng đầu trong ngành (chống mài mòn)

Bởi vì quá trình xử lý chống mài mòn theo kỹ thuật đặc biệt độc đáo của EXEN đã được cung cấp cho phần piston trong thân, sản phẩm tự hào về khả năng chống mài mòn hàng đầu trong ngành.

Sản phẩm không dầu mang lại cảm giác an toàn trong lĩnh vực liên quan đến thực phẩm

Vì bộ rung piston có bộ lọc khí thải và tạo ra ít sương mù dầu, nó không gây hại cho môi trường làm việc hay quá trình xử lý sản phẩm. Nó phù hợp để sử dụng trong nhiều lĩnh vực như thiết bị công nghiệp nói chung, dược phẩm, thực phẩm và công nghiệp hóa chất.

(Lưu ý) Không sử dụng sản phẩm ở nơi có không khí khô hoàn toàn. Nếu không, một thất bại sẽ được gây ra.

* Sử dụng van ba chiều thường đóng để điều khiển kích hoạt và dừng.

Hệ thống giảm thanh bên trong giảm tiếng ồn

Bộ rung piston sử dụng hệ thống giảm thanh bên trong để tạo ra tiếng ồn thấp với âm thanh xả từ 62 đến 65dB. Ngoài ra, mức tiêu thụ không khí từ 9 đến 153Ll / phút (ANR) dựa trên thiết kế thân thiện với môi trường, giúp tiết kiệm năng lượng trong nhà máy.

Đặc điểm kỹ thuật chống cháy nổ an toàn

Do sử dụng khí nén làm nguồn điện nên sản phẩm có khả năng bắt lửa thấp như loại dùng điện. Trong quá trình vận hành, không khí tiếp tục lưu thông trong xi lanh để ngăn bụi xâm nhập, cho phép sử dụng sản phẩm một cách an toàn.

Cài đặt đơn giản

Bộ rung piston có thể được lắp bằng một bu lông, và có thể được lắp vào nơi cần rung. Ngoài ra, nó có thể được cài đặt theo bất kỳ hướng nào 360 độ.

Ứng dụng cho máy vận chuyển rung và máy chiết rót rung động

Máy rung piston có thể được sử dụng làm nguồn năng lượng của máy cấp liệu rung để truyền rung động, làm đầy và khuếch tán, và bàn rung, bằng cách áp dụng nguyên lý rung chuyển động của piston.

Điều chỉnh vô cấp công suất rung bằng cách thay đổi áp suất không khí

Máy rung piston khí nén có thể thay đổi tần số rung và lực rung bằng cách thay đổi áp suất không khí. Giá trị của lực rung thay đổi là có thể sử dụng cùng một mô hình ở một nơi mà điều kiện của đối tượng được lắp đặt máy rung là khác nhau, chỉ bằng cách thay đổi áp suất không khí.

Sử dụng ở nơi ẩm ướt

Mặc dù bộ rung piston không có cấu trúc chống thấm nước hoàn toàn vì có cổng xả, nhưng thân máy ngoại trừ bộ phận giảm âm xả có cấu trúc chống thấm nước. Nó có thể được sử dụng trong môi trường ẩm ướt bằng cách kéo dài phần bộ lọc khí thải và lắp bộ lọc xuống dưới.

Chức năng dừng ngay lập tức tạo điều kiện sử dụng máy cân

Máy rung piston có chức năng dừng ngay lập tức khi nguồn điện cung cấp bị TẮT, điều này mang lại hiệu quả trong việc truyền rung liên quan đến cân.
* Điều này có thể tránh được tác động bất lợi của hiện tượng cộng hưởng tại thời điểm dừng.

Thông số kỹ thuật

EPV

Model		Working Pressure （MPa）	Frequency （Hz）	Centrifugal Force （N）	Air Consumption （L/min(ANR））	Weight （kg）
EPV12A	With Silencer	0.2～0.6	106～164	29～82	9～24	0.14
EPV18			102～149	66～186	17～62	0.34
EPV18L			58～94	82～265	15～54	0.48
EPV25			75～108	147～374	75～153	0.58
EPV35			79～117	304～778	45～145	1.03
EPV35L			51～73	347～921	44～125	1.47

（Imperial System）

Model		Working Pressure （MPa）	Frequency (VPM)	Centrifugal Force (lbf)	Air Consumption (CFM)	Weight （lb）
EPV12A	With Silencer	0.2～0.6	6,360-9,840	6.52-18.43	0.32-0.85	0.31
EPV18			6,120-8,940	14.84-41.81	0.60-2.19	0.75
EPV18L			3,480-5,640	18.43-59.57	0.53-1.91	1.06
EPV25			4,500-6,480	33.05-84.08	2.65-5.40	1.28
EPV35			4,740-7,020	68.34-174.89	1.59-5.12	2.27
EPV35L			3,060-4,380	78.01-207.04	1.55-4.41	3.24

Đặc điểm kỹ thuật của mô hình EPV là kết quả có bộ giảm âm được gắn trong điều kiện đo lường của chúng tôi.
Không dầu có nghĩa là không khí nói chung chứa ít dầu.
Sử dụng van ba chiều thường đóng để điều khiển kích hoạt và dừng.

※ Phạm vi nhiệt độ hoạt động là 0 ~ 60 ℃.

Kích thước, cài đặt, bảng điều khiển

Bản vẽ kích thước sản phẩm

Bảng kích thước sản phẩm

Model	φA	B	C	D	E	F	G	H	I	Tube size
EPV12A	27	29.5	(54.9)	1/8	1/8	69.3	(98)	26	M8X10	φ8Xφ6
EPV18	38	40	(65.4)		1/4	89	(116)	36	M10X11
EPV18L						126	(153)
EPV25	43.5	48.5	(73.9)			109	(137)	42	M12X12
PV35	56	60.5	(86.5)	1/4		111.5	(138)	55
EPV35L						157.5	(184)

（Imperial System）

Model	φA	B	C	D	E	F	G	H	I	Tube size
EPV12A	1-1/16	1-5/32	(2-5/32)	1/8	1/8	2-47/64	(3-55/64)	3/94	M8X10	φ8Xφ6 (mm)
EPV18	1-1/2	1-37/64	(3-37/64)		1/4	3-1/2	(4-9/16)	1-27/64	M10X11
EPV18L						4-61/64	(6-1/32)
EPV25	1-23/32	1-29/32	(‘2-29/32)			4-19/64	(5-13/32)	1-21/32	M12X12
PV35	2-13/64	2-3/8	(3-13/32)	1/4		4-25/64	(5-7/16)	2-11/64
EPV35L						6-13/64	(7-1/4)

Kouei Việt Nam – Đại lý chính thức của EXEN tại Việt Nam
Các sản phẩm khác từ EXEN
Yêu cầu báo giá EXEN
Hotline: 0989 808 467/ 0777 808 467

Máy rung khí nén với tiếng ồn thấp và tiêu thụ không khí thấp cho các ứng dụng mở rộng

Sản phẩm này được sử dụng cho các ứng dụng sau:

01 Phòng ngừa sự tắc nghẽn của thuốc nổ tích tụ trong máng trong khu vực nổ trong nhà sản xuất vật liệu nổ công nghiệp

02 Xử lý tắc nghẽn bồn chứa nguyên liệu trong nhà máy hóa chất

03 Loại bỏ bụi khỏi bộ lọc không khí

04 Loại bỏ bột mịn trong dây chuyền sản xuất thiết bị chính xác

05 Sử dụng trong dây chuyền sản xuất các bộ phận ô tô khác nhau

Đặc trưng

Máy rung piston EPV series là máy rung khí nén tạo ra rung động ổn định nhờ hoạt động thẳng đứng của piston.

Điều này được sử dụng chủ yếu để ngăn chặn sự tắc nghẽn hoặc làm đầy bột trong phễu, bể chứa, hoặc máng đường ống, và cho nguồn rung của máy rung bàn, máy vận chuyển rung và máy phân loại rung.

Do máy đầm rung piston dòng EPV là sản phẩm không chứa dầu, thân thiện với môi trường có khả năng chống ăn mòn tuyệt vời nên được sử dụng trong nhiều ngành công nghiệp bao gồm dược phẩm, thực phẩm và hóa chất.

* Sử dụng van ba chiều thường đóng để điều khiển kích hoạt và dừng. * Sử dụng van ba chiều thường đóng để điều khiển kích hoạt và dừng.

Độ bền hàng đầu trong ngành (chống mài mòn)

Bởi vì quá trình xử lý chống mài mòn theo kỹ thuật đặc biệt độc đáo của EXEN đã được cung cấp cho phần piston trong thân, sản phẩm tự hào về khả năng chống mài mòn hàng đầu trong ngành.

Sản phẩm không dầu mang lại cảm giác an toàn trong lĩnh vực liên quan đến thực phẩm

Bởi vì bộ rung piston được trang bị bộ lọc khí thải và tạo ra ít sương mù dầu hơn, nó không có ảnh hưởng xấu đến nơi làm việc hoặc xử lý sản phẩm.

Nó có thể được sử dụng trong một loạt các lĩnh vực bao gồm lĩnh vực thiết bị công nghiệp nói chung, dược phẩm, thực phẩm và công nghiệp hóa chất.

(Lưu ý) Không sử dụng sản phẩm ở nơi có không khí khô hoàn toàn. Nếu không, một thất bại sẽ được gây ra.

* Sử dụng van ba chiều thường đóng để điều khiển kích hoạt và dừng.

Hệ thống giảm thanh bên trong giảm tiếng ồn

Bộ rung piston sử dụng hệ thống giảm thanh bên trong để tạo ra tiếng ồn thấp với âm thanh xả từ 62 đến 65dB. Ngoài ra, mức tiêu thụ không khí từ 9 đến 153Ll / phút (ANR) dựa trên thiết kế thân thiện với môi trường, giúp tiết kiệm năng lượng trong nhà máy.

Đặc điểm kỹ thuật chống cháy nổ an toàn

Do sử dụng khí nén làm nguồn điện nên sản phẩm có khả năng bắt lửa thấp như loại dùng điện. Trong quá trình vận hành, không khí tiếp tục lưu thông trong xi lanh để ngăn bụi xâm nhập, cho phép sử dụng sản phẩm một cách an toàn.

Cài đặt đơn giản

Bộ rung piston có thể được lắp bằng một bu lông, và có thể được lắp vào nơi cần rung. Ngoài ra, nó có thể được cài đặt theo bất kỳ hướng nào 360 độ.

Ứng dụng cho máy vận chuyển rung và máy chiết rót rung động

Máy rung piston có thể được sử dụng làm nguồn năng lượng của máy cấp liệu rung để truyền rung động, làm đầy và khuếch tán, và bàn rung, bằng cách áp dụng nguyên lý rung chuyển động của piston.

Điều chỉnh vô cấp công suất rung bằng cách thay đổi áp suất không khí

Máy rung piston khí nén có thể thay đổi tần số rung và lực rung bằng cách thay đổi áp suất không khí. Giá trị của lực rung thay đổi là có thể sử dụng cùng một mô hình ở một nơi mà điều kiện của đối tượng được lắp đặt máy rung là khác nhau, chỉ bằng cách thay đổi áp suất không khí.

Sử dụng ở nơi ẩm ướt

Mặc dù bộ rung piston không có cấu trúc chống thấm nước hoàn toàn vì có cổng xả, nhưng thân máy ngoại trừ bộ phận giảm âm xả có cấu trúc chống thấm nước. Nó có thể được sử dụng trong môi trường ẩm ướt bằng cách kéo dài phần bộ lọc khí thải và lắp bộ lọc xuống dưới.

Chức năng dừng ngay lập tức tạo điều kiện sử dụng máy cân

Máy rung piston có chức năng dừng ngay lập tức khi nguồn điện cung cấp bị TẮT, điều này mang lại hiệu quả trong việc truyền rung liên quan đến cân.
* Điều này có thể tránh được tác động bất lợi của hiện tượng cộng hưởng tại thời điểm dừng.

Thông số kỹ thuật

EPV

Model		Working Pressure （MPa）	Frequency （Hz）	Centrifugal Force （N）	Air Consumption （L/min(ANR））	Weight （kg）
EPV12A	With Silencer	0.2～0.6	106～164	29～82	9～24	0.14
EPV18			102～149	66～186	17～62	0.34
EPV18L			58～94	82～265	15～54	0.48
EPV25			75～108	147～374	75～153	0.58
EPV35			79～117	304～778	45～145	1.03
EPV35L			51～73	347～921	44～125	1.47

（Imperial System）

Model		Working Pressure （MPa）	Frequency (VPM)	Centrifugal Force (lbf)	Air Consumption (CFM)	Weight （lb）
EPV12A	With Silencer	0.2～0.6	6,360-9,840	6.52-18.43	0.32-0.85	0.31
EPV18			6,120-8,940	14.84-41.81	0.60-2.19	0.75
EPV18L			3,480-5,640	18.43-59.57	0.53-1.91	1.06
EPV25			4,500-6,480	33.05-84.08	2.65-5.40	1.28
EPV35			4,740-7,020	68.34-174.89	1.59-5.12	2.27
EPV35L			3,060-4,380	78.01-207.04	1.55-4.41	3.24

Đặc điểm kỹ thuật của mô hình EPV là kết quả có bộ giảm âm được gắn trong điều kiện đo lường của chúng tôi.

Không dầu có nghĩa là không khí nói chung chứa ít dầu.

Sử dụng van ba chiều thường đóng để điều khiển kích hoạt và dừng.

Phạm vi nhiệt độ hoạt động là 0 ~ 60 ℃.

Kích thước, cài đặt, bảng điều khiển

Bản vẽ kích thước sản phẩm

Bảng kích thước sản phẩm

Model	φA	B	C	D	E	F	G	H	I	Tube size
EPV12A	27	29.5	(54.9)	1/8	1/8	69.3	(98)	26	M8X10	φ8Xφ6
EPV18	38	40	(65.4)		1/4	89	(116)	36	M10X11
EPV18L						126	(153)
EPV25	43.5	48.5	(73.9)			109	(137)	42	M12X12
PV35	56	60.5	(86.5)	1/4		111.5	(138)	55
EPV35L						157.5	(184)

（Imperial System）

Model	φA	B	C	D	E	F	G	H	I	Tube size
EPV12A	1-1/16	1-5/32	(2-5/32)	1/8	1/8	2-47/64	(3-55/64)	3/94	M8X10	φ8Xφ6 (mm)
EPV18	1-1/2	1-37/64	(3-37/64)		1/4	3-1/2	(4-9/16)	1-27/64	M10X11
EPV18L						4-61/64	(6-1/32)
EPV25	1-23/32	1-29/32	(‘2-29/32)			4-19/64	(5-13/32)	1-21/32	M12X12
PV35	2-13/64	2-3/8	(3-13/32)	1/4		4-25/64	(5-7/16)	2-11/64
EPV35L						6-13/64	(7-1/4)

---

Kouei Việt Nam – Đại lý chính thức của EXEN tại Việt Nam
Các sản phẩm khác từ EXEN
Yêu cầu báo giá EXEN
Hotline: 0989 808 467/ 0777 808 467

Khuyến nghị cho các ngành công nghiệp thực phẩm, y tế và hóa chất. Thiết bị búa tự động để ngăn chặn tắc nghẽn

Sản phẩm này được sử dụng cho các ứng dụng sau:

• Trong nhà máy sản xuất nước uống: Lắp đặt RKVS để chống tắc lá chè trong máng SUS

• Loại bỏ sự bám dính trên bề mặt tường trong máy rang hạt cà phê

• Loại bỏ vết nứt trong phễu hạt nhựa

• Cải thiện khả năng đẩy của vật liệu phim

• Loại bỏ sự tắc nghẽn của muối

• Loại bỏ tắc nghẽn đường

Đặc trưng

Búa gõ khí nén bằng thép không gỉ, một sản phẩm thuộc dòng Air Knocker hiệu suất cao,  có thân bằng thép không gỉ giúp ngăn chặn sự kết dính và tắc nghẽn của bột trong phễu hoặc bể chứa. Máy gõ không gỉ thích hợp cho các ngành công nghiệp dược phẩm, thực phẩm và hóa chất hoặc các địa điểm khác cần chống ăn mòn và an toàn. Nguyên tắc hoạt động độc đáo của sản phẩm này là lực của khí nén làm cho pít-tông tác động mạnh vào bề mặt đế, giúp loại bỏ sự kết dính hoặc tắc nghẽn của bột. Ngoài ra, máy gõ không gỉ chỉ hoạt động dựa trên không khí được cung cấp, điều này là tuyệt vời về tính an toàn và kinh tế. Giống như dòng máy gõ khí, máy gõ bằng thép không gỉ có lực tác động điều chỉnh bằng không khí cung cấp và chức năng đường ống tiếp điện. (RKVS15 không hỗ trợ đường ống rơle.)

Thân bằng thép không gỉ chống ăn mòn tuyệt vời

Bàn gõ bằng thép không gỉ bao gồm thân, đế tiêu chuẩn, bu lông lắp và những thứ khác, tất cả đều được làm bằng vật liệu thép không gỉ. Nó phù hợp để lắp đặt một địa điểm trong các ngành công nghiệp thực phẩm, hóa chất và dược phẩm và một địa điểm cần khả năng chống ăn mòn và vệ sinh.

Lực tác động có thể điều chỉnh

Ở dòng máy gõ inox không khí, chỉ cần thay đổi áp suất khí cấp là có thể thay đổi lực tác động nhờ van nấm đặc biệt (đã được cấp bằng sáng chế). Áp suất không khí tăng lên nếu không thể loại bỏ tắc nghẽn và giảm nếu lực tác động quá mạnh. Hơn nữa, việc điều chỉnh áp suất có hiệu quả trong việc giảm tiếng ồn. Ngay cả khi lựa chọn sai mô hình dẫn đến khả năng quá mức hoặc kém trong quá trình lắp đặt, vấn đề như vậy có thể được giải quyết bằng cách điều chỉnh lực tác động. Do đó, cơ chế lực tác động có thể điều chỉnh được đánh giá cao trên thực địa.

Đường ống chuyển tiếp cho phép nhiều đơn vị được sử dụng đồng thời

Máy gõ khí được trang bị chức năng chuyển tiếp đường ống (đã được cấp bằng sáng chế) trong đó một bảng điều khiển có thể vận hành nhiều hơn một thiết bị đồng thời. Theo cách tương tự, một bộ điều khiển hoặc bảng điều khiển dành riêng cho người gõ có thể sử dụng nhiều hơn một thiết bị. Do đó, việc sử dụng hệ thống ống tiếp điện sẽ làm giảm chi phí cơ sở vì số lượng bảng điều khiển trong các cơ sở tổng thể có thể được giảm bớt.

* Đối với sự kết hợp của hệ thống hỗ trợ dòng chảy, tham khảo “Sự kết hợp của hệ thống hỗ trợ dòng chảy”

* Điều khiển tự động có thể được thực hiện bằng cách gắn van điện từ (AG43-02-4-02G) trước AOC-1B (phía cấp khí).

*N2 kích thước ống
RKVS30・40・60：Φ8XΦ6

Nguyên tắc hoạt động của Búa gõ khí

1.Không khí nén đi vào bộ gõ trước tiên được cung cấp đến buồng van để làm van nấm nén xuống và sau đó được lưu trữ trong bộ tích lũy.

2.Khi van ba chiều được kích hoạt để xả không khí ra khỏi buồng van, khí nén trong bộ tích điện sẽ di chuyển van nấm lên trên.

3.Khi van nấm di chuyển, không khí nén trong bình tích áp sẽ tác động mạnh lên piston, tác động lên bề mặt đế. Lực tác động đó giúp loại bỏ sự kết dính hoặc tắc nghẽn của bột.

* Để biết nguyên tắc hoạt động của bộ gõ rơ le không khí, hãy tham khảo thêm phần “Nguyên tắc hoạt động của hệ thống hỗ trợ dòng chảy”

RKVS30

Giảm kích thước và trọng lượng nhưng có nhiều ứng dụng

Thân của búa inox loại RKVS15 có kích thước rất nhỏ, đường kính ngoài 34mm, tổng chiều cao 110mm, trọng lượng 430g. Nó có thể được lắp đặt vào một thùng chứa bột nhỏ hoặc một phần máng mà chưa bao giờ có thể lắp đặt được, và có thể tạo điều kiện ngăn chặn tắc nghẽn ở mọi ngóc ngách

Áp dụng khớp đẩy có thể điều chỉnh theo hướng và có thể tháo rời (chỉ dành cho RKVS20 hoặc thấp hơn)

Các mẫu kích thước nhỏ của RKVS15 và RKVS20 sử dụng khớp đẩy có thể điều chỉnh theo hướng có thể dễ dàng tháo rời. Là một ống được gắn vào các mô hình, ống có đường kính nhỏ được sử dụng để định tuyến dễ dàng, thay vì ống có đường kính ngoài 8mm cho các mô hình thông thường. (Đường kính ngoài 4mm đối với RKVS15 và 6mm đối với RKVS20) Các bộ dụng cụ mà RKVS15 và RKVS20 có thể được sử dụng trong bộ điều khiển thông thường với đường kính lỗ xả 8mm được gắn tương ứng.

Cấu trúc đơn giản và độ bền cao

Dòng máy gõ bằng thép không gỉ có độ bền được hỗ trợ bởi cơ sở thiết kế và cấu trúc đơn giản, mang lại hiệu suất gần như không cần bảo trì và không cần thêm phụ tùng thay thế.

Có thể cài đặt tùy thuộc vào điều kiện thùng chứa (loại RKVS15)

Máy gõ inox không khí loại RKVS15 có thể được lắp đặt bằng một bu lông (M10). Do đó, nó có thể được lắp đặt theo ý tưởng của bạn, chẳng hạn như lắp đặt với giá đỡ chuyên dụng, không có giá đỡ gắn cố định được cung cấp trên thùng chứa hoặc không cần hàn thùng chứa.

Hỗ trợ gắn bộ lọc khí thải và mở rộng vị trí ống xả

Vì búa bằng thép không gỉ không chứa dầu nên có thể sử dụng trong phòng sạch. Nếu không khí thải trở thành vấn đề tại hiện trường, không khí thải có thể được thải ra bên ngoài phòng sạch thông qua một ống mở rộng vì lỗ thoát khí của thân máy được khai thác. Nếu không thể sử dụng ống mở rộng, có sẵn bộ lọc chuyên dụng. (Các bộ phận mở rộng hệ thống xả và bộ lọc là tùy chọn)

Có nhiều loại bộ điều khiển chuyên dụng cho người gõ

Bảng điều khiển chuyên dụng có sẵn cho hoạt động của dòng máy gõ khí và máy gõ bằng thép không gỉ. Các bảng điều khiển bao gồm bộ điều khiển vận hành không khí loại AOC-1B có thể bắt đầu hoạt động dễ dàng mà không cần nguồn điện, bảng điều khiển hẹn giờ cho điều khiển van điện từ loại KSE1 điều khiển khoảng thời gian giữa các tác động và số lượng tác động, và bảng điều khiển dòng HKE, hoặc bảng điều khiển EKE5000 với thông số điện áp đầu vào miễn phí từ 100 đến 240VAC. Ngoài ra, có sẵn bảng điều khiển HKA5000A được kiểm soát hoàn toàn bằng không khí cho khu vực chống cháy nổ. (Tùy chọn)

Từ trái qua、AOC-1B／KSE1／HKE1100A／HKE5100／EKE5000／HKA5000A

Thông số kỹ thuật

RKVS

Model	Working Pressure (MPa)	Stroke Cycle (time/min)	Air Consumption (L/time)(ANR)	Stroke Energy (N・m)	Impulsive Force		Weight (kg)
					(kg・m/s)	Hammer pound (lb)
RKVS15	0.3-0.7	1-60	0.03-0.06	2.7-5.9	0.3-0.5	Mini Hammer	0.43
RKVS20			0.04-0.10	4.3-8.3	0.6-0.8	Below0.6	0.8
RKVS30			0.05-0.13	5.5-13.1	1.2-1.8	Below1.0	1.6
RKVS40			0.15-0.37	9.2-22.3	2.6-4.0	1.0-1.5	4.2
RKVS60			0.33-0.77	20.6-49.0	6.9-10.6	1.5-3.0	10.4

(Imperial System)

Model	Working Pressure (PSI)	Stroke Cycle (time/min)	Air Consumption (cf/time)	Stroke Energy (lbf・ft)	Impulsive Force		Weight (lb)
					ft・lbf/s	Converts into Hammer pound (lb)
RKVS15	44-102	1-60	0.001-0.002	2.0-4.4	2.2-3.6	Mini Hammer	0.9
RKVS20			0.001-0.004	3.2-6.1	4.3-5.8	Below0.6	1.8
RKVS30			0.002-0.005	4.1-9.7	8.7-13.0	Below1.0	3.5
RKVS40			0.005-0.013	6.8-16.4	18.8-28.9	1.0-1.5	9.3
RKVS60			0.012-0.027	15.2-36.1	49.9-76.7	1.5-3.0	22.9



Kích thước, cài đặt, bảng điều khiển

Bản vẽ kích thước sản phẩm

Bảng kích thước sản phẩm

Model	ΦA	G	H	Ｉ	O	Tube size
RKVS15	34	Rp1/8	86	(24)	Rp1/8	Φ4XΦ2

(Imperial System)

Model	ΦA	G	H	Ｉ	O	Tube size
RKVS15	1.3	Rp1/8	3.4	(0.9)	Rp1/8	Φ4XΦ2 mm

Liên hệ chúng tôi khi có nhu cầu:

Kouei Việt Nam – Đại Lý EXEN tại Việt Nam

Hotline: 0777 808 467

Tự động hóa các vòng búa gõ giúp loại bỏ tắc nghẽn trong bột

Được Ứng Dụng Trong

1. Thiết bị tiếp nhiên liệu để ngăn chặn đóng cặn trong các phễu
2. Phòng ngừa tắc nghẽn phễu chứa bụi tại các bãi xử lý rá
3. Ngăn chặn sự tắc nghẽn của nhiên liệu tái chế (viên nang nén bằng gỗ) trong phễu
4. Phòng ngừa tắc nghẽn phễu bảo quản chai thủy tinh
5. Loại bỏ tắc nghẽn trong silo thức ăn cho vật nuôi
6. Để thúc đẩy quá trình xả silica gel
7. Loại bỏ độ bám dính tường của vật liệu thô đã nung
8. Loại bỏ tro và bột nhôm bám dính tại các nhà máy tái chế
9. Kiểm soát độ bám dính trong đường ống tại các nhà máy dược phẩm

TÍNH NĂNG

Bộ gõ khí nén kiểu rung, thiết bị độc đáo này giải quyết vấn đề bám dính và tắc nghẽn bột bằng cách sử dụng lực nén khí để đập pít-tông vào bề mặt. An toàn, tiết kiệm và không bị ảnh hưởng bởi bột dính nhờ lực rung đặc trưng.

Thiết kế không dùng dầu, không có ổ đĩa, thân thiện với môi trường, và cho phép điều chỉnh lực thổi qua áp suất khí nén. Đặc biệt, có thể kết nối nhiều đường ống chuyển tiếp cùng lúc, đơn giản, bền bỉ, và gọn nhẹ, làm tăng hiệu quả sử dụng.

Kouei Việt Nam – Đại lý chính thức của EXEN tại Việt Nam
Các sản phẩm khác từ EXEN
Yêu cầu báo giá EXEN
Hotline: 0989 808 467/ 0777 808 467

Thiết bị gõ loại trực tiếp được  ứng dụng rộng rãi

Sản Phẩm Được Ứng Dụng Trong

01. Nhà máy thực phẩm RKD sử dụng khi tháo sô cô la khỏi ván khuôn trong nhà máy sản xuất sô cô la
02. Loại bỏ độ bám dính tường của máy sấy tầng tum
03. Loại bỏ sơn thừa khi sơn tĩnh điện
04. Ngăn ngừa sự bám dính bề mặt tường đối với lò gia nhiệt, chống văng tia hàn, và ngăn ngừa sự bám dính của phôi trên lưới trong lò sấy
05. Dùng để khắc
06. Độ ẩm của đế

TÍNH NĂNG

Bộ gõ khí nén (loại trực tiếp) là một thiết bị độc đáo trong đó piston tác động trực tiếp và ép bề mặt thành phễu, v.v. bằng lực của khí nén, và tác động này giúp loại bỏ sự kết dính và ngăn chặn sự tắc nghẽn của bột. Ngoài ra, vì nó vận hành bằng khí nén nên nó rất an toàn và tiết kiệm,  có thể yên tâm sử dụng mà không bị cản trở bởi bột có đặc tính dính khi có lực tập trung. Trong trường hợp của loại rung cảm, dùng bộ gõ đánh vào vị trí cố định.
Độ chịu lực cao cải thiện độ bền
Lực thổi có thể thay đổi bằng cách điều chỉnh áp suất không khí nén được cung cấp.Có thể sử dụng nhiều đường ống chuyển tiếp đồng thời.
Không sử dụng dầu, không ổ đĩa và thân thiện với môi trường
Cấu tạo đơn giản và độ bền cao
Bộ gõ lớn để loại bỏ tắc nghẽn
Phương pháp gắn Knocker

Nguyên lí hoạt động

Kouei Việt Nam – Đại lý chính thức của EXEN tại Việt Nam
Các sản phẩm khác từ EXEN
Yêu cầu báo giá EXEN
Hotline: 0989 808 467/ 0777 808 467

Được làm bằng nhôm đúc, độ rung đảm bảo an toàn với lớp cách nhiệt kép và giảm chấn kép.

 Đặc trưng

Trọng lượng nhẹ, dễ sử dụng

Với trọng lượng khoảng 5kg, những thiết bị này nhẹ và thân thiện với người dùng theo tiêu chuẩn. Chúng đa dạng về chiều dài và đường kính và do khả năng thích nghi với nhiều môi trường làm việc khác nhau, chúng dễ dàng hoạt động hiệu quả.

Vỏ động cơ được làm bằng nhôm đúc chắc chắn

Động cơ máy rung cầm tay tiện dụng được làm bằng nhôm đúc nhẹ, chắc chắn. Được thiết kế chắc chắn để đáp ứng các điều kiện vận hành cụ thể tại công trường,mang lại độ tin cậy cao khi sử dụng

Dễ dàng thay thế đầu rung

Nếu thân máy rung bị mòn thì dễ dàng thay thế. Để thay thế nó, bạn chỉ cần tháo bốn bu lông đang gắn chặt van điều tiết cao su của thân máy rung trên động cơ.

Trục dài

Thân rung của dòng trục cứng cầm tay tiện dụng bao gồm nhiều đường kính và chiều dài khác nhau, cho phép bạn lựa chọn kiểu máy phù hợp với điều kiện cụ thể của công trường, kích thước bê tông, khuôn, chiều sâu và cách sắp xếp cốt thép theo yêu cầu.

Thân rung của loạt điện cực có chiều dài là 23 mm, 25 mm, 28 mm và 32 mm.

Cấu trúc cách nhiệt kép không cần nối đất

Động cơ an toàn và thân thiện với người dùng này có thân nhôm đúc mạnh mẽ với cấu trúc cách điện kép không cần nối đất. Nhựa cách điện bao bọc trục phần ứng và lõi cuộn dây, cũng như vỏ động cơ và lõi trường. Một lớp nhựa gia cố thêm cách điện cho các dây dẫn bên trong.

Chất kết dính bê tông dễ dàng được loại bỏ

Trên các công trường có máy rung cầm tay tiện dụng, vữa bê tông bám vào phần lớn các cổng hút và xả khí của động cơ. Việc loại bỏ lớp vữa đông cứng cũng khó thực hiện. Do đó, nắp cổng hút và vỏ ổ trục được phủ fluororesin để có thể dễ dàng làm sạch bê tông, mang đến khả năng bảo trì cao hơn.

Đặc tính cao su tuyệt vời

Trục cứng tiện dụng, đột tiện dụng, dao cạo tiện dụng, đổ bê tông tường tiện dụng và dòng máy xáo trộn tiện dụng được trang bị bộ giảm chấn cao su có hiệu suất giảm chấn đáp ứng các mục đích sử dụng cụ thể. Điều này làm cho dòng máy rung này hoạt động dễ dàng trên tay của người thợ và thân thiện với người sử dụng.

Một tay cầm động cơ có cấu trúc giảm chấn kép

Mỗi động cơ E trong loạt máy rung cầm tay có bốn bộ giảm chấn bằng cao su trên tay cầm và khung động cơ để giảm độ rung trong ống mềm. Các trục cứng, quả đấm, bộ cạp, máy đổ bê tông tường và máy xáo trộn đều sử dụng cấu trúc giảm chấn kép với cao su. Nhờ vậy, thiết bị này dễ sử dụng và thuận tiện cho người lao động.

Kiểm soát âm thanh xả động cơ

Dòng máy rung cầm tay tiện dụng của máy rung kiểm soát tiếng ồn của động cơ. Âm thanh xả từ vây làm mát của loạt động cơ chạy nhanh được kiểm soát hết mức có thể bằng cách tạo hình đặc biệt cho vây làm mát và cổng xả. (Giảm 5 dB so với các mẫu trước đó )

Cổng hút động cơ được trang bị bộ lọc chống bụi

Trên các công trường là môi trường hoạt động nhiều bụi bẩn, một số cốt liệu mịn từ vữa bê tông khô có thể đi vào động cơ. Cổng hút của động cơ do đó được trang bị bộ lọc kép. Bộ lọc được sử dụng để giảm thiểu tỷ lệ động cơ vô tình bị khóa trong vòng quay do sự xâm nhập của các viên sỏi nhỏ hoặc thứ gì đó tương tự.

Một bàn chải tắt được sử dụng

Động cơ được trang bị bàn chải tắt để bảo vệ chống bỏng. Động cơ được ngăn ngừa cháy bằng cách sử dụng cơ cấu dừng động cơ bằng cách ngắt nguồn điện trước khi chổi than hoàn toàn đạt đến giới hạn mài mòn để tránh tiếp xúc không hoàn hảo với phần ứng và trầy xước ở cổ góp do chổi than mài mòn.

Thông số kỹ thuật

E-FP

Model	Shaft length(m)	Output (W)	Input (V)	Input (A)	Frequency (Hz)	Total length (mm)	Head (dia.×Length)(mm)	Length Hose/shaft Assembly(mm)	Weight (kg)
E23F	0.4	280	100	5.0	220～280	1,089	φ23×336	820	5.0
	0.8					1,489		1,235	5.5
	1.3					1,989		1,735	6.3
	1.8					2,489		2,235	7.1
E28FPA	0.6				220～270	1,129	φ28×207	875	5.0
	1.0					1,529		1,275	5.6
	1.5					2,029		1,775	6.4
	2.0					2,529		2,275	7.2
E32FPA	0.6				210～270	1,109	φ32×187	825	5.2
	1.0					1,509		1,229	5.9
	1.5					2,009		1,729	6.7
	2.0					2,509		2,229	7.4
E38FPA	0.6					1,112	φ38×190	825	5.6
	1.0					1,512		1,229	6.2
	1.5					2,012		1,729	7.0
	2.0					2,512		2,229	7.8

Kích thước, cài đặt, bảng điều khiển

Bản vẽ kích thước sản phẩm

Bảng kích thước sản phẩm

Model	Shaft length(m)	Total length (mm)	Head	Length Hose/shaft Assembly(mm)
			(dia.×lenght) (mm)
E23F	0.4	1089	φ23×336	820
	0.8	1489		1235
	1.3	1989		1735
	1.8	2489		2235
E28FPA	0.6	1129	φ28×207	875
	1.0	1529		1275
	1.5	2029		1775
	2.0	2529		2275
E32FPA	0.6	1109	φ32×187	855
	1.0	1509		1255
	1.5	2009		1755
	2.0	2509		2255
E38FPA	0.6	1112	φ38×190	858
	1.0	1512		1258
	1.5	2012		1758
	2.0	2512		2258

Được làm bằng nhôm đúc, độ rung đảm bảo an toàn với lớp cách nhiệt kép và giảm chấn kép.

 Đặc trưng

Trọng lượng nhẹ, dễ sử dụng

Trọng lượng khoảng 5kg và nhẹ và thân thiện với người dùng trên cơ sở tiêu chuẩn. Chúng khác nhau rất nhiều về chiều dài và đường kính. Các dịch vụ của chúng tôi thích ứng tốt với nhiều môi trường làm việc khác nhau, điều này chứng tỏ chúng rất dễ dàng để vận hành.

Vỏ động cơ được làm bằng nhôm đúc chắc chắn

Động cơ máy rung cầm tay tiện dụng được làm bằng nhôm đúc nhẹ, chắc chắn. Chúng tôi thiết kế các sản phẩm với độ chắc chắn cao để chúng có thể đáp ứng cụ thể các điều kiện khắc nghiệt tại công trường, và nhờ đó, chúng mang lại độ tin cậy cao khi bạn sử dụng.

Dễ dàng thay thế đầu rung

Nếu thân máy rung bị mòn thì dễ dàng thay thế. Để thay thế nó, bạn chỉ cần tháo bốn bu lông đang gắn chặt van điều tiết cao su của thân máy rung trên động cơ.

Trục dài

Dòng trục cứng cầm tay tiện dụng của chúng tôi bao gồm thân rung đa dạng về đường kính và chiều dài. Bạn có thể chọn máy phù hợp với điều kiện cụ thể của công trường như kích thước khuôn, chiều sâu, cách bố trí cốt thép và loại bê tông mới trộn. Các thân rung có chiều dài từ 23 mm đến 32 mm, đáp ứng nhu cầu đa dạng.

Cấu trúc cách nhiệt kép không cần nối đất

Động cơ của chúng tôi vừa an toàn vừa thân thiện với người dùng. Nhờ thân nhôm đúc mạnh mẽ và cấu trúc cách điện kép không cần nối đất, bạn có thể yên tâm sử dụng. Chúng tôi cách điện trục phần ứng và vỏ động cơ bằng nhựa, đảm bảo an toàn tối đa. Thêm vào đó, lớp cách điện được gia cố bằng nhựa bọc dây dẫn bên trong.

Chất kết dính bê tông dễ dàng được loại bỏ

Trên các công trường có máy rung cầm tay tiện dụng, vữa bê tông bám vào phần lớn các cổng hút và xả khí của động cơ. Việc loại bỏ lớp vữa đông cứng cũng khó thực hiện. Do đó, nắp cổng hút và vỏ ổ trục được phủ fluororesin để có thể dễ dàng làm sạch bê tông, mang đến khả năng bảo trì cao hơn.

Đặc tính cao su tuyệt vời

Trục cứng tiện dụng, đột tiện dụng, dao cạo tiện dụng, đổ bê tông tường tiện dụng và dòng máy xáo trộn tiện dụng được trang bị bộ giảm chấn cao su có hiệu suất giảm chấn đáp ứng các mục đích sử dụng cụ thể. Điều này làm cho dòng máy rung này hoạt động dễ dàng trên tay của người thợ và thân thiện với người sử dụng.

Một tay cầm động cơ có cấu trúc giảm chấn kép

Mỗi động cơ E trong dòng máy rung cầm tay của chúng tôi được trang bị bốn bộ giảm chấn bằng cao su, giảm độ rung cho cả tay cầm và khung động cơ.

Nhờ vậy, dòng ống mềm của chúng tôi tiện dụng hơn với ít rung động hơn, trong khi các sản phẩm như trục cứng, quả đấm, bộ cạp, máy đổ bê tông tường và máy xáo trộn đều có cấu trúc giảm chấn kép, tăng cường độ an toàn và thoải mái khi sử dụng.

Do đó, chúng được thiết kế để dễ dàng sử dụng trên tay của người lao động.

Kiểm soát âm thanh xả động cơ

Dòng máy rung cầm tay tiện dụng của máy rung kiểm soát tiếng ồn của động cơ. Âm thanh xả từ vây làm mát của loạt động cơ chạy nhanh được kiểm soát hết mức có thể bằng cách tạo hình đặc biệt cho vây làm mát và cổng xả. (Giảm 5 dB so với các mẫu trước đó )

Cổng hút động cơ được trang bị bộ lọc chống bụi

Trên các công trường là môi trường hoạt động nhiều bụi bẩn, một số cốt liệu mịn từ vữa bê tông khô có thể đi vào động cơ. Cổng hút của động cơ do đó được trang bị bộ lọc kép. Bộ lọc được sử dụng để giảm thiểu tỷ lệ động cơ vô tình bị khóa trong vòng quay do sự xâm nhập của các viên sỏi nhỏ hoặc thứ gì đó tương tự.

Một bàn chải tắt được sử dụng

Động cơ của chúng tôi có bàn chải tắt tự động để bảo vệ chống bỏng và ngăn ngừa cháy. Cơ cấu này dừng động cơ bằng cách ngắt nguồn điện trước khi chổi than đạt giới hạn mài mòn, giúp tránh tiếp xúc không hoàn hảo với phần ứng và ngăn ngừa trầy xước ở cổ góp.

Thông số kỹ thuật

E-FP

Model	Shaft length (m)	Output (W)	Input (V)	Input (A)	Frequency (Hz)	Total length (mm)	Head (dia.×Length) (mm)	Length Hose/shaft Assembly (mm)	Weight (kg)
E23F	0.4	280	100	5.0	220～280	1,089	φ23×336	820	5.0
	0.8					1,489		1,235	5.5
	1.3					1,989		1,735	6.3
	1.8					2,489		2,235	7.1
E28FPA	0.6				220～270	1,129	φ28×207	875	5.0
	1.0					1,529		1,275	5.6
	1.5					2,029		1,775	6.4
	2.0					2,529		2,275	7.2
E32FPA	0.6				210～270	1,109	φ32×187	825	5.2
	1.0					1,509		1,229	5.9
	1.5					2,009		1,729	6.7
	2.0					2,509		2,229	7.4
E38FPA	0.6					1,112	φ38×190	825	5.6
	1.0					1,512		1,229	6.2
	1.5					2,012		1,729	7.0
	2.0					2,512		2,229	7.8

Kích thước, cài đặt, bảng điều khiển

Bản vẽ kích thước sản phẩm

Bảng kích thước sản phẩm

Model	Shaft length(m)	Total length (mm)	Head	Length Hose/shaft Assembly(mm)
			(dia.×lenght) (mm)
E23F	0.4	1089	φ23×336	820
	0.8	1489		1235
	1.3	1989		1735
	1.8	2489		2235
E28FPA	0.6	1129	φ28×207	875
	1.0	1529		1275
	1.5	2029		1775
	2.0	2529		2275
E32FPA	0.6	1109	φ32×187	855
	1.0	1509		1255
	1.5	2009		1755
	2.0	2509		2255
E38FPA	0.6	1112	φ38×190	858
	1.0	1512		1258
	1.5	2012		1758
	2.0	2512		2258

Được làm bằng nhôm đúc, độ rung đảm bảo an toàn với lớp cách nhiệt kép và giảm chấn kép.

 Đặc trưng

Đầm dùi trục cứng cầm tay tiện dụng là một máy rung nhỏ, mạnh mẽ bao gồm một bộ phận rung được kết nối trực tiếp với động cơ. Chủ yếu phù hợp với các sản phẩm bê tông thứ cấp, cùng với đá xây. sản xuất mẫu thử và các mục đích khác.

Sản phẩm có một loạt các mô hình dài, với các đường kính bộ rung khác nhau là 23 mm, 25 mm, 28 mm và 32 mm, với các chiều dài bộ rung đa dạng.

Được trang bị một động cơ kín cách nhiệt kép mạnh mẽ được làm bằng nhôm đúc, máy rung tiện dụng này có trọng lượng nhẹ, có nhiều mẫu mã khác nhau, giúp dễ dàng vận hành trên nhiều địa điểm làm việc

Trọng lượng nhẹ, dễ sử dụng

Trọng lượng khoảng 5kg và nhẹ và thân thiện với người dùng trên cơ sở tiêu chuẩn. Chúng khác nhau rất nhiều về chiều dài và đường kính. Do các dịch vụ của chúng có thể được sử dụng theo các môi trường làm việc khác nhau, chúng được chứng minh là rất dễ hoạt động.

Vỏ động cơ được làm bằng nhôm đúc chắc chắn

Động cơ máy rung cầm tay tiện dụng được làm bằng nhôm đúc nhẹ, chắc chắn. Được thiết kế chắc chắn để đáp ứng các điều kiện vận hành cụ thể tại công trường,mang lại độ tin cậy cao khi sử dụng

Dễ dàng thay thế đầu rung

Nếu thân máy rung bị mòn thì dễ dàng thay thế. Để thay thế nó, bạn chỉ cần tháo bốn bu lông đang gắn chặt van điều tiết cao su của thân máy rung trên động cơ.

Trục dài

Thân rung của dòng trục cứng cầm tay tiện dụng có nhiều đường kính và chiều dài khác nhau, cho phép bạn chọn kiểu máy phù hợp tùy theo điều kiện của công trường đầm cụ thể với bê tông và kích thước khuôn, chiều sâu, cách sắp xếp cốt thép, và bê tông mới trộn. Thân rung của loạt điện cực có nhiều chiều dài khác nhau: 23 mm, 25 mm, 28 mm và 32 mm.

Cấu trúc cách nhiệt kép không cần nối đất

Động cơ an toàn, thân thiện với người dùng với thân nhôm đúc mạnh mẽ có cấu trúc cách điện kép không cần nối đất. Trục phần ứng được cách điện với lõi cuộn dây bằng cách sử dụng nhựa, và vỏ động cơ được cách điện với lõi trường bằng cách sử dụng chất liệu  nhựa, do đó đảm bảo cách điện kép. Lớp cách điện đó được gia cố thêm bằng một lớp nhựa bọc trên các dây dẫn bên trong.

Chất kết dính bê tông dễ dàng được loại bỏ

Trên các công trường có máy rung cầm tay tiện dụng, vữa bê tông bám vào phần lớn các cổng hút và xả khí của động cơ. Việc loại bỏ lớp vữa đông cứng cũng khó thực hiện. Do đó, nắp cổng hút và vỏ ổ trục được phủ fluororesin để có thể dễ dàng làm sạch bê tông, mang đến khả năng bảo trì cao hơn.

Đặc tính cao su tuyệt vời

Trục cứng tiện dụng, đột tiện dụng, dao cạo tiện dụng, đổ bê tông tường tiện dụng và dòng máy xáo trộn tiện dụng được trang bị bộ giảm chấn cao su có hiệu suất giảm chấn đáp ứng các mục đích sử dụng cụ thể. Điều này làm cho dòng máy rung này hoạt động dễ dàng trên tay của người thợ và thân thiện với người sử dụng.

Một tay cầm động cơ có cấu trúc giảm chấn kép

Mỗi động cơ E được sử dụng trong loạt máy rung cầm tay được trang bị bốn bộ giảm chấn bằng cao su nhỏ trên tay cầm cầm tay và khung động cơ.

Kết quả là dòng ống mềm tiện dụng được làm giảm độ rung trong ống mềm, trong khi trục cứng tiện dụng, quả đấm tiện dụng, bộ cạp tiện dụng, đổ bê tông tường tiện dụng và dòng máy xáo trộn tiện dụng có cấu trúc giảm chấn kép cùng với cao su bộ giảm chấn trên động cơ và bộ phận rung.

Do đó, chúng được thiết kế để dễ dàng sử dụng trên tay của người lao động.

Kiểm soát âm thanh xả động cơ

Dòng máy rung cầm tay tiện dụng của máy rung kiểm soát tiếng ồn của động cơ. Âm thanh xả từ vây làm mát của loạt động cơ chạy nhanh được kiểm soát hết mức có thể bằng cách tạo hình đặc biệt cho vây làm mát và cổng xả. (Giảm 5 dB so với các mẫu trước đó )

Cổng hút động cơ được trang bị bộ lọc chống bụi

Trên các công trường là môi trường hoạt động nhiều bụi bẩn, một số cốt liệu mịn từ vữa bê tông khô có thể đi vào động cơ. Cổng hút của động cơ do đó được trang bị bộ lọc kép. Bộ lọc được sử dụng để giảm thiểu tỷ lệ động cơ vô tình bị khóa trong vòng quay do sự xâm nhập của các viên sỏi nhỏ hoặc thứ gì đó tương tự.

Một bàn chải tắt được sử dụng

Động cơ được trang bị bàn chải tắt để bảo vệ chống bỏng. Động cơ được ngăn ngừa cháy bằng cách sử dụng cơ cấu dừng động cơ bằng cách ngắt nguồn điện trước khi chổi than hoàn toàn đạt đến giới hạn mài mòn để tránh tiếp xúc không hoàn hảo với phần ứng và trầy xước ở cổ góp do chổi than mài mòn.

Thông số kỹ thuật

E-D

Model	Total length (mm)	Head (dia.×lenght) (mm)
E23D	866	φ23×557
E28DA	784	φ28×475
E32D	807	φ32×498
E25DS	756	φ25×447
E23DL	1010	φ23×701
E28DLA	1015	φ28×706
E32DL	1036	φ32×727

（Imperial System）

Model	Total length (ft)	Head(dia.×lenght) (in×ft)
E23D	2’10”	7/8″×1’10”
E28DA	2’7″	1 1/16″×1’7″
E32D	2’8″	1 1/4″×1’8″
E25DS	2’6″	1.0″×1’6″
E23DL	3’4″	7/8″×2’4″
E28DLA	3’4″	1 1/16″×2’4″
E32DL	3’5″	1 1/4″×2’5″



Kích thước, cài đặt, bảng điều khiển

Bản vẽ kích thước sản phẩm

Bảng kích thước sản phẩm

Model	Total length (mm)	Head (dia.×lenght) (mm)
E23D	866	φ23×557
E28DA	784	φ28×475
E32D	807	φ32×498
E25DS	756	φ25×447
E23DL	1010	φ23×701
E28DLA	1015	φ28×706
E32DL	1036	φ32×727

（Imperial System）

Model	Total length (ft)	Head(dia.×lenght) (in×ft)
E23D	2’10”	7/8″×1’10”
E28DA	2’7″	1 1/16″×1’7″
E32D	2’8″	1 1/4″×1’8″
E25DS	2’6″	1.0″×1’6″
E23DL	3’4″	7/8″×2’4″
E28DLA	3’4″	1 1/16″×2’4″
E32DL	3’5″	1 1/4″×2’5″

Kouei Việt Nam – Đại lý chính thức của EXEN tại Việt Nam
Các sản phẩm khác từ EXEN
Yêu cầu báo giá EXEN
Hotline: 0989 808 467/ 0777 808 467

Tính năng

Máy cưa bê tông bán tự hành Exen này có thế mạnh về hiệu suất cắt, độ bền, chống gỉ và độ an toàn cao. Với khung được làm bằng nhôm dẻo, các sản phẩm này được gia công với độ chính xác cao, độ cứng cao và trọng tâm thấp để đạt được khả năng hoạt động ổn định và khả năng cắt tuyệt vời. Máy cắt bê tông này đạt được độ an toàn đặc biệt cao cho người lao động nhờ được thiết kế để đáp ứng đầy đủ các yêu cầu an toàn đối với máy móc công trình đường bộ tuân thủ JIS. Ngoài ra còn có các lưỡi tùy chọn (cho nhựa đường và bê tông), lưỡi kim cương (dòng P / C), được thiết kế đặc biệt cho dòng ERC.

Được thiết kế để đáp ứng đầy đủ các yêu cầu công việc công trình đường bộ

Máy cắt bê tông Exen, được thiết kế an toàn theo các yêu cầu của tiêu chuẩn an toàn cho máy móc công trình đường bộ theo tiêu chuẩn JIS, đạt được độ an toàn cao trong công việc.

Excellent cutting performance

A body-supporting component and therefore the most important, the chassis is made of ductile cast iron, with highly precise machining, high rigidity, and low center of gravity, thereby achieving stable operability and cutting performance.

Hiệu suất cắt tuyệt vời

Khung máy được làm bằng gang dẻo, gia công chính xác cao, độ cứng cao và trọng tâm thấp, do đó đạt được khả năng hoạt động ổn định và hiệu suất cắt.

Động cơ thân thiện môi trường

Nó được trang bị động cơ tự điều chỉnh khí thải thân thiện với môi trường và mang lại hiệu suất cắt ổn định.

Được trang bị bồn chứa nước dung tích lớn (có tấm đột lỗ)

Được trang bị bồn chứa polypropylene dung tích lớn thuộc loại lớn nhất trong phân khúc, chắc chắn và bền, không thể gỉ sét và cho phép ngắt kết nối mà không cần giữ vòi gắn từ bên ngoài vào mọi lúc. Tấm đục lỗ có thể đóng vai trò như một bộ lọc để sử dụng trong trường hợp sử dụng nước tích tụ. Cũng có sẵn một cổng chèn ống, tạo điều kiện cấp nước (cho tất cả các kiểu máy). Cặn nước có thể dễ dàng được loại bỏ thông qua van xả, được lắp đặt như thiết bị tiêu chuẩn

Được trang bị dây đai 3VX

Tất cả các model đều được trang bị dây đai 3VX loại bánh răng cưa thấp. Dây đai có răng cưa làm giảm tỷ lệ đứt dây đai và tổn thất vòng quay. Các máy cắt này cũng được thiết kế với độ an toàn cao hơn bởi cấu trúc an toàn giúp tay bạn không bị trượt ra sau nắp đai.

Dễ dàng tháo lắp lưỡi dao

Vỏ lưỡi được cấu trúc để có thể lắp chỉ bằng một lần chạm, tạo điều kiện thuận lợi cho việc gắn lưỡi. Lưu ý: Các số được chỉ ra như một phần của mỗi tên kiểu máy cắt bê tông được biểu thị bằng inch cho các lưỡi kim cương lớn nhất. (Ví dụ: ERC14DC có nghĩa là nó chứa các bộ phận 14 inch) Máy cắt bê tông Exen được tiêu chuẩn hóa ở đường kính lỗ trục lưỡi kim cương là 27 mm cho tất cả các kiểu máy.

Hiệu quả làm mát cao

Bộ phận giữ lưỡi dao thuộc loại phân tán ly tâm cho phép nước làm mát tiếp cận tất cả các góc của lưỡi dao bằng lực ly tâm. Điều này làm tăng hiệu quả làm mát, cùng với hiệu suất cắt và tuổi thọ của lưỡi cắt.

Trang bị sẵn van tiết lưu động cơ (Engine throttle)

Dễ dàng điều khiển chỉ với 1 tay

Nút chặn di chuyển lên / xuống cố định độ sâu

Khi xác định độ sâu cắt, bạn chỉ phải nghiêng cần gạt theo hướng cố định để cố định độ sâu

Được trang bị bộ khởi động di động

ERC16DSC và ERC18DSC được trang bị bộ khởi động di động (có pin).

Thông số kỹ thuật

Model	Performance
	Blade (mm)	Blade hole （mm）	Max.cutting depth （mm）	Cutting depth adjustment	Travel system	Blade cooling system	water tank capacity （L）
ERC14DC	256-356 (10-14in)	27	70-120	Hand screw type	Handle run	Gravity feed water system	50
ERC16DSC	256-418 (10-16in)		70-150
ERC18DSC	256-469 (10-18in)		70-175

Model	Dimension				Engine
	Overall lenght （mm）	Overall width （mm）	Overall height （mm）	Weight （kg）	Model	Max.output （kW）	Continuous rated output (kW/min-1）	Starting system
ERC14DC	950	515	840	131	GX200T2 SHJE	4.1	3.7/3600	Recoil
ERC16DSC	1000			148	GX270T2 SHEE	6.3	5.1/3600	Recoil/Sell starting
ERC18DSC				149



Model	Performance
	Blade (in)	Blade hole (in)	Max.cutting depth (in)	Cutting depth adjustment	Travel system	Blade cooling system	water tank capacity （gal）
ERC14DC	10.1～14.0 (10-14in)	1.1	2.8～4.7	Hand screw type	Handle run	Gravity feed water system	13.2
ERC16DSC	10.1～16.5 (10-16in)		2.8～5.9
ERC18DSC	10.1～18.5 (10-18in)		2.8～6.9



Model	Dimension				Engine
	Overall length (in)	Overall width (in)	Overall height (in)	Weight （lb）	Model	Max.output （kW）	Continuous rated output (kW/min-1）	Starting system
ERC14DC	3’1″	1’8″	2’9″	288.8	GX200T2 SHJE	4.1	3.7/3600	Recoil
ERC16DSC	3’3″			326.3	GX270T2 SHEE	6.3	5.1/3600	Recoil/ Sell starting
ERC18DSC				328.5

* Khối lượng sản phẩm bao gồm khối lượng của dầu động cơ.

Kích thước

Model	Dimension(Storage)
	L	W	H
ERC14DC	950	515	840
ERC16DSC	1000
ERC18DSC

Model	Dimension(Storage)
	L	W	H
ERC14DC	3’1″	1’8″	2’9″
ERC16DSC	3’3″
ERC18DSC

Kouei Việt Nam – Đại lý chính thức của EXEN tại Việt Nam
Các sản phẩm khác từ EXEN
Yêu cầu báo giá EXEN
Hotline: 0989 808 467/ 0777 808 467

Tính Năng

Kouei Việt Nam – Đại lý chính thức của EXEN tại Việt Nam
Các sản phẩm khác từ EXEN
Yêu cầu báo giá EXEN
Hotline: 0989 808 467/ 0777 808 467

Tự động hóa các vòng búa gõ giúp loại bỏ tắc nghẽn trong bột

Được Ứng Dụng Trong

01. Thiết bị tiếp nhiên liệu để ngăn chặn đóng cặn trong các phễu

02. Phòng ngừa tắc nghẽn phễu chứa bụi tại các bãi xử lý rá

03. Ngăn chặn sự tắc nghẽn của nhiên liệu tái chế (viên nang nén bằng gỗ) trong phễu

04. Phòng ngừa tắc nghẽn phễu bảo quản chai thủy tinh

05. Loại bỏ tắc nghẽn trong silo thức ăn cho vật nuôi

06.Để thúc đẩy quá trình xả silica gel

07. Loại bỏ độ bám dính tường của vật liệu thô đã nung

08. Loại bỏ tro và bột nhôm bám dính tại các nhà máy tái chế

09. Kiểm soát độ bám dính trong đường ống tại các nhà máy dược phẩm

TÍNH NĂNG

Bộ gõ khí nén (kiểu rung) là một thiết bị độc đáo giúp loại bỏ sự bám dính của bột và ngăn chặn sự tắc nghẽn do tác động của pít-tông đập vào bề mặt đế bằng lực nén của khí nén. Ngoài ra, vì nó chỉ có thể được sử dụng bằng khí nén nên nó rất an toàn và tiết kiệm, và có thể được sử dụng một cách an toàn mà không bị cản trở bởi bột có đặc tính bám dính khi có lực rung  tập trung.
Độ chịu lực cao cải thiện độ bền
Lực thổi có thể thay đổi bằng cách điều chỉnh áp suất không khí nén được cung cấp.
Có thể sử dụng nhiều đường ống chuyển tiếp đồng thời.Không sử dụng dầu, không ổ đĩa và thân thiện với môi trường
Cấu tạo đơn giản và độ bền cao
Bộ gõ lớn để loại bỏ tắc nghẽn
Phương pháp gắn Knocker
Gọn và nhẹ dễ sử dụng

Tự động hóa các vòng búa gõ giúp loại bỏ tắc nghẽn trong bột

Được Ứng Dụng Trong

01. Thiết bị tiếp nhiên liệu để ngăn chặn đóng cặn trong các phễu

02. Phòng ngừa tắc nghẽn phễu chứa bụi tại các bãi xử lý rá

03. Ngăn chặn sự tắc nghẽn của nhiên liệu tái chế (viên nang nén bằng gỗ) trong phễu

04. Phòng ngừa tắc nghẽn phễu bảo quản chai thủy tinh

05. Loại bỏ tắc nghẽn trong silo thức ăn cho vật nuôi

06.Để thúc đẩy quá trình xả silica gel

07. Loại bỏ độ bám dính tường của vật liệu thô đã nung

08. Loại bỏ tro và bột nhôm bám dính tại các nhà máy tái chế

09. Kiểm soát độ bám dính trong đường ống tại các nhà máy dược phẩm

TÍNH NĂNG

Bộ gõ khí nén (kiểu rung) là một thiết bị độc đáo giúp loại bỏ sự bám dính của bột và ngăn chặn sự tắc nghẽn do tác động của pít-tông đập vào bề mặt đế bằng lực nén của khí nén. Ngoài ra, vì nó chỉ có thể được sử dụng bằng khí nén nên nó rất an toàn và tiết kiệm, và có thể được sử dụng một cách an toàn mà không bị cản trở bởi bột có đặc tính bám dính khi có lực rung  tập trung.

Độ chịu lực cao cải thiện độ bền

Lực thổi có thể thay đổi bằng cách điều chỉnh áp suất không khí nén được cung cấp.

Có thể sử dụng nhiều đường ống chuyển tiếp đồng thời.Không sử dụng dầu, không ổ đĩa và thân thiện với môi trường

Cấu tạo đơn giản và độ bền cao

Bộ gõ lớn để loại bỏ tắc nghẽn

Phương pháp gắn Knocker

Gọn và nhẹ dễ sử dụng

Kouei Việt Nam – Đại lý chính thức của EXEN tại Việt Nam
Các sản phẩm khác từ EXEN
Yêu cầu báo giá EXEN
Hotline: 0989 808 467/ 0777 808 467

Thiết bị gõ loại trực tiếp được  ứng dụng rộng rãi

Sản Phẩm Được Ứng Dụng Trong

01. Nhà máy thực phẩm RKD sử dụng khi tháo sô cô la khỏi ván khuôn trong nhà máy sản xuất sô cô la
02. Loại bỏ độ bám dính tường của máy sấy tầng tum
03. Loại bỏ sơn thừa khi sơn tĩnh điện
04. Ngăn ngừa sự bám dính bề mặt tường đối với lò gia nhiệt, chống văng tia hàn, và ngăn ngừa sự bám dính của phôi trên lưới trong lò sấy
05. Dùng để khắc
06. Độ ẩm của đế

TÍNH NĂNG

Bộ gõ khí nén (loại trực tiếp) là một thiết bị độc đáo trong đó piston tác động trực tiếp và ép bề mặt thành phễu, v.v. bằng lực của khí nén, và tác động này giúp loại bỏ sự kết dính và ngăn chặn sự tắc nghẽn của bột. Ngoài ra, vì nó vận hành bằng khí nén nên nó rất an toàn và tiết kiệm,  có thể yên tâm sử dụng mà không bị cản trở bởi bột có đặc tính dính khi có lực tập trung. Trong trường hợp của loại rung cảm, dùng bộ gõ đánh vào vị trí cố định.
Độ chịu lực cao cải thiện độ bền
Lực thổi có thể thay đổi bằng cách điều chỉnh áp suất không khí nén được cung cấp.Có thể sử dụng nhiều đường ống chuyển tiếp đồng thời.
Không sử dụng dầu, không ổ đĩa và thân thiện với môi trường
Cấu tạo đơn giản và độ bền cao
Bộ gõ lớn để loại bỏ tắc nghẽn
Phương pháp gắn Knocker

Nguyên lí hoạt động

Tính năng

Sản Phẩm Được Ứng Dụng Trong :

1. Nhà máy thực phẩm RKD sử dụng khi tách sô cô la khỏi  khuôn trong nhà máy sản xuất sô cô la
2. Loại bỏ độ bám dính tường của máy sấy tầng tum
3. Loại bỏ sơn thừa khi sơn tĩnh điện
4. Ngăn ngừa sự bám dính bề mặt tường đối với lò gia nhiệt, chống văng tia hàn, và ngăn ngừa sự bám dính của phôi trên lưới trong lò sấy
5. Dùng để khắc
6. Loại bỏ độ ẩm của khuôn

TÍNH NĂNG

Bộ gõ khí nén trực tiếp sử dụng piston để tác động và ép bề mặt, giúp loại bỏ kết dính và ngăn chặn tắc nghẽn bột. Vận hành an toàn, tiết kiệm với khí nén, thiết bị không bị cản trở bởi bột dính. Lực thổi có thể điều chỉnh bằng cách thay đổi áp suất khí nén.

Thiết bị có thể hoạt động với nhiều đường ống cùng lúc, không sử dụng dầu, thân thiện với môi trường, có cấu tạo đơn giản và bền bỉ. Bộ gõ lớn giúp loại bỏ tắc nghẽn hiệu quả.

NGUYÊN LÍ HOẠT ĐỘNG

Được làm bằng nhôm đúc, độ rung đảm bảo an toàn với lớp cách nhiệt kép và giảm chấn kép. Thích hợp nhất để đổ bê tông thành các rãnh, rãnh chữ U và các sản phẩm mỏng khác như các sản phẩm bê tông thứ cấp.

Tính Năng

Được kết nối trực tiếp với động cơ, bộ rung bên ngoài này truyền rung động mạnh mẽ đến một tấm chống rung hình nêm, làm tan bọt hiệu quả và hoàn thiện bề mặt các bề mặt dốc khó loại bỏ bọt khí. Bộ rung hình nêm có thể được lắp vào một xi lanh đơn từ phía trên hoặc phía dưới và dễ vận hành. Bộ rung bên ngoài phù hợp nhất để hoàn thiện bề mặt cột, tường và các thành phần khác.

Nén hiệu quả

Ngay cả một áp lực nhẹ bằng cách nén cũng làm rung các tấm bê tông một cách hiệu quả, do đó tạo ra bề mặt hoàn thiện gọn gàng, không có hiện tượng bong bóng bề mặt và bê tông dễ vỡ.

Áp dụng cho cả xi lanh đơn ống tròn và ống góc

Máy này có thể áp dụng cho các xi lanh đơn của cả ống tròn đường kính 48,6 mm và ống góc có đường kính 60 mm. Chúng cực kỳ dễ sử dụng. Bạn chỉ phải chèn chúng vào giữa tấm bê tông và máy.

Giảm rung ở tay

Mặt bích cao su độc đáo của chúng tôi kiểm soát rung động từ cơ thể rung, do đó làm giảm độ rung ở tay.

Hiệu quả công việc tuyệt vời

Trong khi giữ máy rung, bạn có thể di chuyển máy. Do đó bạn có thể dễ dàng chuyển đổi giữa các vị trí làm việc, mang lại hiệu quả công việc cao. Nhỏ và nhẹ với trọng lượng 5,3 kg, sản phẩm cho phép bạn làm việc dễ dàng ngay cả trên mặt đất có điều kiện kém.

Dễ dàng cầm nắm

Kouei Việt Nam – Đại lý chính thức của EXEN tại Việt Nam
Các sản phẩm khác từ EXEN
Yêu cầu báo giá EXEN
Hotline: 0989 808 467/ 0777 808 467

Được làm bằng nhôm đúc, độ rung đảm bảo an toàn với lớp cách nhiệt kép và giảm chấn kép. Thích hợp nhất để đổ bê tông thành các rãnh, rãnh chữ U và các sản phẩm mỏng khác như các sản phẩm bê tông thứ cấp.

Tính Năng

Là một máy dùi bê tông nhỏ và mạnh mẽ, thiết bị này bao gồm bộ phận rung kết nối trực tiếp với động cơ.

Nó truyền rung động mạnh mẽ từ thân máy đến đĩa rung hình cạp, tạo ra hiệu quả cao cho các sản phẩm mỏng và bề mặt hoàn thiện mà máy rung tròn khó tiếp cận.

Thích hợp đặc biệt cho bê tông sản phẩm thứ cấp như tấm kệ, rãnh chữ U và các sản phẩm mỏng khác.

Được trang bị động cơ kín, cách nhiệt kép, mạnh mẽ và làm từ nhôm đúc, máy này nhẹ và dễ sử dụng, lý tưởng để đổ bê tông trong khuôn hẹp.

Trọng lượng nhẹ, dễ sử dụng

Trọng lượng khoảng 5kg và nhẹ và thân thiện với người dùng trên cơ sở tiêu chuẩn. Chúng khác nhau rất nhiều về chiều dài và đường kính. Do các dịch vụ của chúng có thể được sử dụng theo các môi trường làm việc khác nhau, chúng được chứng minh là rất dễ hoạt động.

Vỏ động cơ được làm bằng nhôm đúc chắc chắn

Động cơ máy rung cầm tay tiện dụng được làm bằng nhôm đúc nhẹ, chắc chắn. Được thiết kế chắc chắn để đáp ứng các điều kiện vận hành cụ thể tại công trường,mang lại độ tin cậy cao khi sử dụng

Dễ dàng thay thế đầu rung

Nếu thân máy rung bị mòn thì dễ dàng thay thế. Để thay thế nó, bạn chỉ cần tháo bốn bu lông đang gắn chặt van điều tiết cao su của thân máy rung trên động cơ.

Trục dài

Thân rung của dòng trục cứng cầm tay tiện dụng có nhiều đường kính và chiều dài khác nhau, cho phép bạn chọn kiểu máy phù hợp với điều kiện cụ thể của công trường, bê tông, kích thước khuôn, chiều sâu và cách sắp xếp cốt thép.

Thân rung của loạt điện cực có chiều dài là 23 mm, 25 mm, 28 mm và 32 mm.

Cấu trúc cách nhiệt kép không cần nối đất

Động cơ an toàn và thân thiện với người dùng này có thân nhôm đúc mạnh mẽ với cấu trúc cách điện kép không cần nối đất.

Nhựa cách điện bao bọc trục phần ứng và lõi cuộn dây, cũng như vỏ động cơ và lõi trường. Một lớp nhựa gia cố thêm cách điện cho các dây dẫn bên trong.

Chất kết dính bê tông dễ dàng được loại bỏ

Trên các công trường có máy rung cầm tay tiện dụng, vữa bê tông bám vào phần lớn các cổng hút và xả khí của động cơ. Việc loại bỏ lớp vữa đông cứng cũng khó thực hiện. Do đó, nắp cổng hút và vỏ ổ trục được phủ fluororesin để có thể dễ dàng làm sạch bê tông, mang đến khả năng bảo trì cao hơn.

Đặc tính cao su tuyệt vời

Trục cứng tiện dụng, đột tiện dụng, dao cạo tiện dụng, đổ bê tông tường tiện dụng và dòng máy xáo trộn tiện dụng được trang bị bộ giảm chấn cao su có hiệu suất giảm chấn đáp ứng các mục đích sử dụng cụ thể. Điều này làm cho dòng máy rung này hoạt động dễ dàng trên tay của người thợ và thân thiện với người sử dụng.

Một tay cầm động cơ có cấu trúc giảm chấn kép

Mỗi động cơ E trong loạt máy rung cầm tay có bốn bộ giảm chấn bằng cao su trên tay cầm và khung động cơ. Điều này làm giảm độ rung trong ống mềm, trong khi các trục cứng, quả đấm, bộ cạp, bê tông tường và máy xáo trộn sử dụng cấu trúc giảm chấn kép với cao su. Nhờ vậy, các thiết bị này dễ dàng sử dụng và thân thiện với người lao động.

Kiểm soát âm thanh xả động cơ

Dòng máy rung cầm tay tiện dụng của máy rung kiểm soát tiếng ồn của động cơ. Âm thanh xả từ vây làm mát của loạt động cơ chạy nhanh được kiểm soát hết mức có thể bằng cách tạo hình đặc biệt cho vây làm mát và cổng xả. (Giảm 5 dB so với các mẫu trước đó )

Cổng hút động cơ được trang bị bộ lọc chống bụi

Trên các công trường là môi trường hoạt động nhiều bụi bẩn, một số cốt liệu mịn từ vữa bê tông khô có thể đi vào động cơ. Cổng hút của động cơ do đó được trang bị bộ lọc kép. Bộ lọc được sử dụng để giảm thiểu tỷ lệ động cơ vô tình bị khóa trong vòng quay do sự xâm nhập của các viên sỏi nhỏ hoặc thứ gì đó tương tự.

Trang bị bàn chải ngắt điện bảo vệ động cơ

Động cơ được trang bị bàn chải tắt để ngăn cháy và hỏng hóc. Nó dừng động cơ bằng cách ngắt nguồn điện trước khi chổi than đạt giới hạn mài mòn, tránh tiếp xúc không hoàn hảo với phần ứng và tránh trầy xước cổ góp do mài mòn chổi than.

Thông Số Kĩ Thuật

E-DH

Model	Nguồn Vào (W)	Điện Áp (V)	Cường Độ Dòng Điện (A)	Tần Số （Hz）	Chiều Dài Tổng Thể （mm）	Đầu Rung (Đường Kính x Chiều Dài) （mm）	Chiều Dài Trục （mm）	Trọng Lượng （kg）
E32DH	280	100	5.0	225-275	1070	50X550	761	5.6

（Hệ Đo Lường Anh）

Model	Nguồn Vào (W)	Điện Áp (V)	Cường Độ Dòng Điện (A)	Tần Số （Hz）	Chiều Dài Tổng Thể （ft）	Đầu Rung (Đường Kính x Chiều Dài) （in×ft）	Chiều Dài Trục （ft）	Trọng Lượng （lb）
E32DH	280	100	5	225～275	3’6″	1.97X1’10”	2’6″	12.3

Kích Thước

Model	Chiều Dài Tổng Thể (mm)	Chiều Dài Trục (mm)	Đầu Rung (Đường Kính x Chiều Dài) (mm)
E32DH	1070	761	50X550

（Hệ Đo Lường Anh）

Model	Chiều Dài Tổng Thể （ft）	Chiều Dài Trục （ft）	Đầu Rung (Đường Kính x Chiều Dài) （in×ft）
E32DH	3’6″	2’6″	1.97X1’10”

Kouei Việt Nam – Đại lý chính thức của EXEN tại Việt Nam
Các sản phẩm khác từ EXEN
Yêu cầu báo giá EXEN
Hotline: 0989 808 467/ 0777 808 467

Sản phẩm này được sử dụng cho các ứng dụng sau:

• Trong nhà máy sản xuất nước uống: Lắp đặt RKVS để chống tắc lá chè trong máng SUS
• Loại bỏ sự bám dính trên bề mặt tường trong máy rang hạt cà phê
• Loại bỏ vết nứt trong phễu hạt nhựa
• Cải thiện khả năng đẩy của vật liệu phim
• Loại bỏ sự tắc nghẽn của muối
• Loại bỏ tắc nghẽn đường

Tính Năng

Búa gõ khí nén bằng thép không gỉ, một sản phẩm thuộc dòng Air Knocker hiệu suất cao,  có thân bằng thép không gỉ giúp ngăn chặn sự kết dính và tắc nghẽn của bột trong phễu hoặc bể chứa. Máy gõ không gỉ thích hợp cho các ngành công nghiệp dược phẩm, thực phẩm và hóa chất hoặc các địa điểm khác cần chống ăn mòn và an toàn. Nguyên tắc hoạt động độc đáo của sản phẩm này là lực của khí nén làm cho pít-tông tác động mạnh vào bề mặt đế, giúp loại bỏ sự kết dính hoặc tắc nghẽn của bột. Ngoài ra, máy gõ không gỉ chỉ hoạt động dựa trên không khí được cung cấp, điều này là tuyệt vời về tính an toàn và kinh tế. Giống như dòng máy gõ khí, máy gõ bằng thép không gỉ có lực tác động điều chỉnh bằng không khí cung cấp và chức năng đường ống tiếp điện. (RKVS15 không hỗ trợ đường ống rơle.)

Thân bằng thép không gỉ chống ăn mòn tuyệt vời

Bàn gõ bằng thép không gỉ bao gồm thân, đế tiêu chuẩn, bu lông lắp và những thứ khác, tất cả đều được làm bằng vật liệu thép không gỉ. Nó phù hợp để lắp đặt một địa điểm trong các ngành công nghiệp thực phẩm, hóa chất và dược phẩm và một địa điểm cần khả năng chống ăn mòn và vệ sinh.

Lực tác động có thể điều chỉnh

Ở dòng máy gõ inox không khí, chỉ cần thay đổi áp suất khí cấp là có thể thay đổi lực tác động nhờ van nấm đặc biệt (đã được cấp bằng sáng chế). Áp suất không khí tăng lên nếu không thể loại bỏ tắc nghẽn và giảm nếu lực tác động quá mạnh. Hơn nữa, việc điều chỉnh áp suất có hiệu quả trong việc giảm tiếng ồn. Ngay cả khi lựa chọn sai mô hình dẫn đến khả năng quá mức hoặc kém trong quá trình lắp đặt, vấn đề như vậy có thể được giải quyết bằng cách điều chỉnh lực tác động. Do đó, cơ chế lực tác động có thể điều chỉnh được đánh giá cao trên thực địa.

Đường ống chuyển tiếp cho phép nhiều đơn vị được sử dụng đồng thời

Máy gõ khí được trang bị chức năng chuyển tiếp đường ống (đã được cấp bằng sáng chế) trong đó một bảng điều khiển có thể vận hành nhiều hơn một thiết bị đồng thời. Theo cách tương tự, một bộ điều khiển hoặc bảng điều khiển dành riêng cho người gõ có thể sử dụng nhiều hơn một thiết bị. Do đó, việc sử dụng hệ thống ống tiếp điện sẽ làm giảm chi phí cơ sở vì số lượng bảng điều khiển trong các cơ sở tổng thể có thể được giảm bớt.

* Đối với sự kết hợp của hệ thống hỗ trợ dòng chảy, tham khảo “Sự kết hợp của hệ thống hỗ trợ dòng chảy”

* Điều khiển tự động có thể được thực hiện bằng cách gắn van điện từ (AG43-02-4-02G) trước AOC-1B (phía cấp khí).

*N2 kích thước ống
RKVS30・40・60：Φ8XΦ6

Nguyên tắc hoạt động của Búa gõ khí

1.Không khí nén đi vào bộ gõ trước tiên được cung cấp đến buồng van để làm van nấm nén xuống và sau đó được lưu trữ trong bộ tích lũy.

2.Khi van ba chiều được kích hoạt để xả không khí ra khỏi buồng van, khí nén trong bộ tích điện sẽ di chuyển van nấm lên trên.

3.Khi van nấm di chuyển, không khí nén trong bình tích áp sẽ tác động mạnh lên piston, tác động lên bề mặt đế. Lực tác động đó giúp loại bỏ sự kết dính hoặc tắc nghẽn của bột.

* Để biết nguyên tắc hoạt động của bộ gõ rơ le không khí, hãy tham khảo thêm phần “Nguyên tắc hoạt động của hệ thống hỗ trợ dòng chảy”

Giảm kích thước và trọng lượng nhưng có nhiều ứng dụng

Thân của búa inox loại RKVS15 có kích thước rất nhỏ, đường kính ngoài 34mm, tổng chiều cao 110mm, trọng lượng 430g. Nó có thể được lắp đặt vào một thùng chứa bột nhỏ hoặc một phần máng mà chưa bao giờ có thể lắp đặt được, và có thể tạo điều kiện ngăn chặn tắc nghẽn ở mọi ngóc ngách

Áp dụng khớp đẩy có thể điều chỉnh theo hướng và có thể tháo rời (chỉ dành cho RKVS20 hoặc thấp hơn)

Các mẫu kích thước nhỏ của RKVS15 và RKVS20 sử dụng khớp đẩy có thể điều chỉnh theo hướng có thể dễ dàng tháo rời. Là một ống được gắn vào các mô hình, ống có đường kính nhỏ được sử dụng để định tuyến dễ dàng, thay vì ống có đường kính ngoài 8mm cho các mô hình thông thường. (Đường kính ngoài 4mm đối với RKVS15 và 6mm đối với RKVS20) Các bộ dụng cụ mà RKVS15 và RKVS20 có thể được sử dụng trong bộ điều khiển thông thường với đường kính lỗ xả 8mm được gắn tương ứng.

Cấu trúc đơn giản và độ bền cao

Dòng máy gõ bằng thép không gỉ có độ bền được hỗ trợ bởi cơ sở thiết kế và cấu trúc đơn giản, mang lại hiệu suất gần như không cần bảo trì và không cần thêm phụ tùng thay thế.

Có thể cài đặt tùy thuộc vào điều kiện thùng chứa (loại RKVS15)

Máy gõ inox không khí loại RKVS15 có thể được lắp đặt bằng một bu lông (M10). Do đó, nó có thể được lắp đặt theo ý tưởng của bạn, chẳng hạn như lắp đặt với giá đỡ chuyên dụng, không có giá đỡ gắn cố định được cung cấp trên thùng chứa hoặc không cần hàn thùng chứa.

Hỗ trợ gắn bộ lọc khí thải và mở rộng vị trí ống xả

Vì búa bằng thép không gỉ không chứa dầu nên có thể sử dụng trong phòng sạch. Nếu không khí thải trở thành vấn đề tại hiện trường, không khí thải có thể được thải ra bên ngoài phòng sạch thông qua một ống mở rộng vì lỗ thoát khí của thân máy được khai thác. Nếu không thể sử dụng ống mở rộng, có sẵn bộ lọc chuyên dụng. (Các bộ phận mở rộng hệ thống xả và bộ lọc là tùy chọn)

Đa Dạng Bộ Điều Khiển

Bảng điều khiển chuyên dụng có sẵn cho hoạt động của dòng máy gõ khí và máy gõ bằng thép không gỉ. Các bảng điều khiển bao gồm bộ điều khiển vận hành không khí loại AOC-1B có thể bắt đầu hoạt động dễ dàng mà không cần nguồn điện, bảng điều khiển hẹn giờ cho điều khiển van điện từ loại KSE1 điều khiển khoảng thời gian giữa các tác động và số lượng tác động, và bảng điều khiển dòng HKE, hoặc bảng điều khiển EKE5000 với thông số điện áp đầu vào miễn phí từ 100 đến 240VAC. Ngoài ra, có sẵn bảng điều khiển HKA5000A được kiểm soát hoàn toàn bằng không khí cho khu vực chống cháy nổ. (Tùy chọn)

Từ trái qua、AOC-1B／KSE1／HKE1100A／HKE5100／EKE5000／HKA5000A

Thông Số Kĩ Thuật

RKVS

Model	Áp Suất Vận Hành (MPa)	Số Vòng Tuần Hoàn (số lần/ phút)	Lượng Khí Tiêu Thụ (L/time)(ANR)	Động Năng (N・m)	Lực Ly Tâm		Weight (kg)
					(kg・m/s)	Hammer pound (lb)
RKVS15	0.3-0.7	1-60	0.03-0.06	2.7-5.9	0.3-0.5	Mini Hammer	0.43
RKVS20			0.04-0.10	4.3-8.3	0.6-0.8	Below0.6	0.8
RKVS30			0.05-0.13	5.5-13.1	1.2-1.8	Below1.0	1.6
RKVS40			0.15-0.37	9.2-22.3	2.6-4.0	1.0-1.5	4.2
RKVS60			0.33-0.77	20.6-49.0	6.9-10.6	1.5-3.0	10.4

(Imperial System)

Model	Áp Suất Vận Hành (PSI)	Số Vòng Tuần Hoàn (số lần / phút)	Lượng Khí Tiêu Thụ (cf/time)	Động Năng (lbf・ft)	Lực Ly Tâm		Trọng Lượng (lb)
					ft・lbf/s	Chuyển Đổi Sang Lực Gõ Búa (lb)
RKVS15	44-102	1-60	0.001-0.002	2.0-4.4	2.2-3.6	Mini Hammer	0.9
RKVS20			0.001-0.004	3.2-6.1	4.3-5.8	Below0.6	1.8
RKVS30			0.002-0.005	4.1-9.7	8.7-13.0	Below1.0	3.5
RKVS40			0.005-0.013	6.8-16.4	18.8-28.9	1.0-1.5	9.3
RKVS60			0.012-0.027	15.2-36.1	49.9-76.7	1.5-3.0	22.9

Kích Thước

Bản vẽ kích thước sản phẩm

Bảng kích thước sản phẩm

Model	ΦA	ΦC	D	G	H	I	ΦJ	ΦK	L	M	M´	ΦN	O	P	Kích Thước Ống
RKVS60	115	138	14	Rp1/8	183	(25)	14.5	110	15	80	125	76	Rp3/8	(196)	Φ8XΦ6

(Imperial System)

Model	ΦA	ΦC	D	G	H	I	ΦJ	ΦK	L	M	M´	ΦN	O	P	Kích Thước Ống
RKVS60	4.5	5.4	0.6	Rp1/8	7.2	(1.0)	0.6	4.3	0.6	3.1	4.9	3.0	Rp3/8	(7.7)	Φ8XΦ6 mm

Cách lắp đặt

• Bolts set – Bộ bu-lông
• Upper nut – Đai ốc trên
• Lower nut – Đai ốc dưới
• Spring washer – Vòng đệm lò xo
• Washer×1 – Vòng đệm×1
• Bolt – Bu-lông
• Base – Cơ sở

Kouei Việt Nam – Đại lý chính thức của EXEN tại Việt Nam
Các sản phẩm khác từ EXEN
Yêu cầu báo giá EXEN
Hotline: 0989 808 467/ 0777 808 467

Biện pháp an toàn để loại bỏ vật cản

Sản phẩm này được sử dụng cho các ứng dụng sau:

01 Nhà sản xuất: ngăn ngừa tắc nghẽn trong silo lưu trữ bã mạch nha
02. Ngăn chặn sự tắc nghẽn trong silo cát mịn
03 Phòng ngừa tắc nghẽn trong silo bê tông trộn sẵn ở khu vực đập
04.Phòng ngừa tắc nghẽn trong phễu chứa hàng dệt bị đứt gãy trong nhà máy dệt
05. Loại bỏ cầu nối nông / Loại bỏ sự bám dính của silica gel vào bề mặt tường

Tính Năng EDB Series

Máy thổi khí trực tiếp loại bỏ sự tắc nghẽn bằng cách thổi khí nén trực tiếp vào bột gây ra sự kết dính hoặc tắc nghẽn. Nó có một lực lượng phá hủy lớn và an toàn tuyệt vời. Nó tạo ra một hiệu ứng đặc biệt đối với bột kết dính khi rung. Hoạt động của nó rất dễ dàng và nhiều đơn vị có thể được vận hành đồng thời. Các mô hình có sẵn trong dung tích bồn chứa từ 2,5L đến 230L để có thể lựa chọn tùy thuộc vào kích thước bồn chứa và phễu, và tình trạng tắc nghẽn. ※ Để biết nguyên tắc hoạt động của bộ trợ lực tiếp khí, cũng tham khảo “Nguyên tắc hoạt động của bộ trợ dòng”.

Cơ chế van mới cải thiện khả năng bảo trì

Đối với blaster thông thường, sau khi được lắp đặt trong silo hoặc phễu, cần phải thay thế chính sản phẩm khi thay thế một bộ phận tiêu hao. Việc này tốn rất nhiều công sức vì sản phẩm có thể đã được lắp đặt ở vị trí cao. Bằng cách áp dụng cơ chế van mới, trong đó nhược điểm trên được loại bỏ, một bộ phận tiêu hao trong van có thể dễ dàng thay thế tại vị trí lắp đặt, giúp cải thiện khả năng bảo trì.

Hiệu quả lớn của việc loại bỏ tắc nghẽn

Vì nó tác động trực tiếp lên các chất bên trong chứ không phải rung hoặc va đập từ bên ngoài thùng chứa, tác động lớn, do đó chất chết tồn đọng bên trong silo cũng ít hơn. Trong trường hợp silo cốt liệu của nhà sản xuất bê tông trộn sẵn, nó có thể được vận hành từ phòng điều khiển trung tâm, vì vậy nó được nhiều nhà sản xuất bê tông trộn sẵn áp dụng và hài lòng.

Ưu Tiên Hàng Đầu Trong Nhà Máy

Tai nạn đã liên tục xảy ra do phụ thuộc vào công việc của con người để loại bỏ tắc nghẽn trong Phễu hoặc Bể Chứa . Sự tắc nghẽn trong silo là do hiện tượng uốn vòm và cân bằng bên trong. Sự mất cân bằng do con người làm việc khiến các chất bên trong bắt đầu chảy, điều này sẽ dẫn đến một vụ tai nạn quy mô lớn. Thiết bị nổ trực tiếp bằng khí nén được sử dụng ở nhiều nơi với mục đích ngăn ngừa tai nạn gây thương tích hoặc tử vong nêu trên.

Lực phun thay đổi bằng cách điều chỉnh áp suất

Việc áp dụng phương pháp van nấm cho phép điều chỉnh lực phun bằng cách thay đổi áp suất của không khí cung cấp. Nếu có yêu cầu thay thế thiết bị lớn hơn hoặc nhỏ hơn, vấn đề có thể được giải quyết bằng điều chỉnh áp suất với công việc thay thế không cần thiết.

Khí nitơ cũng có thể được sử dụng

Nếu bên trong dễ cháy hoặc có khả năng nổ, khí nitơ có thể được sử dụng làm khí phun. Các biện pháp an toàn chống cháy nổ có thể được đảm bảo bằng máy nổ, giúp giảm chi phí. Sản phẩm này có một số lượng lớn hồ sơ theo dõi đã được chứng minh trong nhà máy xử lý chất thải, v.v.

Các đầu phun chuyên dụng có sẵn dưới dạng tùy chọn

Có nhiều loại đầu phun chuyên dụng khác nhau, có thể lựa chọn tùy theo tình trạng bám dính hay tắc nghẽn và vị trí lắp đặt.

Để sản xuất vòi phun đặc biệt có khả năng chịu nhiệt từ 1000 ℃ trở lên, hãy liên hệ với EXEN.

Thông Số Kĩ Thuật EDB Series

EDB

Model	Đường Kính Đầu Ra （in）	Dung Tích Bồn Chưa （L）	Áp Suất Vận Hành Tối Đa của Bể Chứa （MPa）	Áp Suất Vận Hành （MPa）	Available gas	Lớp Vỏ Ngoài		Trọng Lượng （kg）
						Bề Mặt Trong	Bề Mặt Ngoài
EDB2.5-20	2.5	20	0.97	0.3 – 0.7	Khí Nén hoặc Nitơ	Lớp Vỏ Nhựa Eposy		38
EDB2.5-30		30						42
EDB2.5-38		38						50
EDB4-60	4	60						81
EDB4-80		80						81
EDB4-130		130						103
EDB6-230	6	230						168

（Imperial System）

Model	Đường Kính Đầu Ra （in）	Dung Tích Bồn Chưa （L）	Áp Suất Vận Hành Tối Đa của Bể Chứa （MPa）	Áp Suất Vận Hành （MPa）	Khí Gas	Lớp Vỏ		Trọng Lượng （kg）
						Bề Mặt Trong	Bề Mặt Ngoài
EDB2.5-20	2.5	20	140.7	43.5 – 101.5	Khí Nén hoặc Khí Nitơ	Epoxy resin coating		83.8
EDB2.5-30		30						92.6
EDB2.5-38		38						110.2
EDB4-60	4	60						178.6
EDB4-80		80						178.6
EDB4-130		130						227.1
EDB6-230	6	230						370.4

* Cụm van điện từ được bán riêng. Xác nhận điện áp trước khi đặt hàng.
* Bình chứa được thiết kế và sản xuất với áp suất làm việc tối đa được chỉ định đến 0,97MPa.

Kích Thước EDB Series

Bản vẽ kích thước sản phẩm

Bảng kích thước sản phẩm EDB2.5-38

Model	Đường Kính Đầu Ra			Dung Tích Bồn Chưa	Trọng lượng		Tank size		Cổng lấy nước	Eye Bolt
	A	B	F	L	W1	W2	ΦD	E	G
EDB2.5-20	65A	140	4-M16	959	390	500	216	566	15A (1/2B)	M12
EDB2.5-30				949	417	527	267	494
EDB2.5-38				1095				640
EDB4-60	100A	175	8-M16	1296	494	604	319	712		M16
EDB4-80				1003	582	691	462	350
EDB4-130				1338				685
EDB6-230	150A	240	8-M20	1779	664	774	512	1011		M20

（Imperial System）

Model	Đường Kính Đầu Ra			Chiều Dài Tổng Thể	Chiều Rộng		Kích Thước Bể Chứa		Đầu Vào	Kích Thước Bu Lông
	A	B	F	L	W1	W2	ΦD	E	G
EDB2.5-20	2.6	5.5	4-5/8	3’2″	1’3″	1’8″	8.5	1’10”	15A (1/2B)	7/16
EDB2.5-30				3’1″	1’4″	1’9″	10.5	1’7″
EDB2.5-38				3’7″				2’1″
EDB4-60	3.9	6.9	8-5/8	4’3″	1’7″	2’0″	1’1″	2’4″		5/8
EDB4-80				3’3″	1’11”	2’3″	1’6″	1’2″
EDB4-130				4’5″				2’3″
EDB6-230	5.9	9.4	8-3/4	5’10”	2’2″	2’6″	1’8″	3’4″		3/4

Phương pháp cài đặt

Nhiều máy nổ trực tiếp EXEN có thể được vận hành từ xa bằng bảng điều khiển. Nếu chỉ một thiết bị được vận hành, nó có thể được vận hành bằng tay hoặc bằng điện.

Nếu bột có khả năng gây nổ bụi được sử dụng trong hoạt động điện, việc thay đổi van ba ngã sang van điện từ chống cháy nổ sẽ cho phép vận hành an toàn.

* Nếu lắp đặt nhiều máy thổi khí cho một nguồn cấp không khí hoặc kết hợp sục khí, hãy đảm bảo lắp các van một chiều cho phía cấp khí trước các van điện từ tương ứng để ngăn chặn hiện tượng phun bất thường do quá trình giải nén ở phía sơ cấp.

3 Port solenoid valve – Van solenoid 3 cổng

Check valve – Van một chiều

Power supply – Nguồn cung cấp

Filter Regulator – Bộ lọc điều áp

Air supply – Cung cấp khí

Control panel for direct blaster – Bảng điều khiển cho máy thổi trực tiếp

Exhaust –  Cổng Xả khí

■ Tính Lượng Không Khí Cần của EDB Series

Electrically operated – Điều khiển bằng điện

Filter Regulator – Bộ lọc điều áp

Air supply – Cung cấp khí

Exhaust – Xả khí

Switch – Công tắc

3 Port solenoid valve – Van solenoid 3 cổng

Manually operated – Điều khiển bằng tay

Manual valve – Van điều khiển bằng tay



V: Lượng không khí cần thiết (L / phút (ANR)), Vo: Tổng dung tích bình (L)

P: Áp suất vận hành (MPa), M: Chu kỳ hoạt động (tối thiểu)

(Ví dụ) Khi sử dụng sáu kiểu EDB2.5-30 ở áp suất hoạt động 0,7MPa, trong khoảng thời gian 5 phút:

Có thể sử dụng đầy đủ với máy nén 2,2kW.
*Sử dụng máy nén có lưu lượng khí thải 200L / phút (ANR) （1,5kW） trở lên. Nếu máy nén có 200L / phút (ANR) trở xuống, hãy kết nối bình chứa 10L trở lên ngay trước van điện từ ba chiều.

---

Kouei Việt Nam – Đại lý chính thức của EXEN tại Việt Nam
Các sản phẩm khác từ EXEN
Yêu cầu báo giá EXEN
Hotline: 0989 808 467/ 0777 808 467

Được làm bằng nhôm đúc, máy rung này an toàn với lớp cách nhiệt kép và giảm chấn kép. Phù hợp nhất để lấp đầy cát và sỏi xung quanh các đường ống chôn.

Đặc trưng

Phù hợp nhất để đầm bê tông ở những nơi cần thiết, ngay cả trong môi trường làm việc chật chội. Phù hợp nhất để lấp đầy cát và sỏi xung quanh ống gang và ống PVC khi chôn ống. Được trang bị động cơ kín cách nhiệt kép mạnh mẽ làm bằng nhôm đúc, máy đầm tamper thuộc dòng ống cầm tiện dụng có trọng lượng nhẹ và thân thiện với người dùng.

Trọng lượng nhẹ và dễ sử dụng

Sản phẩm E28DTKA là một sản phẩm nhẹ, thân thiện với người sử dụng, trọng lượng khoảng 5 kg. Với đĩa đầm nhỏ, máy hoạt động rất dễ dàng theo điều kiện công trường ngay cả trên những công trường có rãnh hẹp.

Với bộ nguồn 100 V một pha tiện dụng

Bộ cấp nguồn hoạt động cho máy đầm cóc tiện dụng là 100 V. Với nguồn điện một pha 100 V từ máy phát điện nhỏ hoặc nguồn điện thương mại, máy đầm rung này có thể được sử dụng dễ dàng và ở bất cứ đâu.

Vỏ động cơ được làm bằng nhôm đúc chắc chắn

Loạt động cơ máy rung cầm tay tiện dụng được làm bằng nhôm đúc nhẹ, chắc chắn. Được thiết kế chắc chắn để đáp ứng các điều kiện vận hành cụ thể tại công trường, bạn có thể yên tâm sử dụng những máy rung này.

Bộ rung dễ thay thế

Nếu thân máy rung bị mòn thì rất dễ thay thế, để thay thế bạn chỉ cần tháo bốn bu lông với bộ phận giảm chấn bằng cao su của thân máy rung trên động cơ.

Cấu trúc cách điện kép không cần nối đất

Loạt hộp đựng động cơ tiện dụng là động cơ an toàn, thân thiện với người dùng với thân nhôm đúc chắc chắn có cấu trúc cách điện kép không cần nối đất. Trục phần ứng được cách điện với lõi dây quấn bằng cách sử dụng nhựa và vỏ động cơ là Lớp cách điện đó được gia cố thêm bằng lớp bọc nhựa trên các dây dẫn bên trong. Lớp cách điện đó được gia cố thêm bằng lớp bọc bằng nhựa trên các dây dẫn bên trong.

Đặc tính cao su tuyệt vời

Trục cứng tiện dụng, đột tiện dụng, dao cạo tiện dụng, đổ bê tông tường tiện dụng và dòng máy đầm dùi tiện dụng được trang bị bộ giảm chấn cao su có tác dụng giảm chấn đáp ứng các mục đích sử dụng cụ thể, giúp dòng máy rung này dễ dàng trên tay người lao động và thân thiện với người sử dụng.

Tay cầm động cơ có cấu trúc giảm chấn kép

Mỗi động cơ E được sử dụng trong loạt máy rung cầm tay tiện dụng được trang bị bốn bộ giảm chấn bằng cao su nhỏ trên tay cầm cầm tay và khung động cơ. Dòng máy đục lỗ tiện dụng, máy cạp tiện dụng, máy đổ bê tông tường và máy đầm dùi tiện dụng có cấu trúc giảm chấn kép cùng với bộ giảm chấn cao su trên động cơ và bộ phận rung.

Kiểm soát âm thanh động cơ

Âm thanh xả từ vây làm mát của loạt động cơ chạy nhanh được kiểm soát ở mức có thể bằng cách định hình đặc biệt của vây làm mát và cổng xả. (Dòng máy rung cầm tay tiện dụng của máy rung kiểm soát tiếng ồn của động cơ, do đó dễ dàng trong môi trường làm việc. Giảm 5 dB so với các mẫu trước đó của chúng tôi)

Một bàn chải tắt được sử dụng

Động cơ được trang bị bàn chải ngắt để bảo vệ chống bỏng. Động cơ được ngăn ngừa cháy bằng cách sử dụng cơ cấu dừng động cơ bằng cách ngắt nguồn điện trước khi chổi than hoàn toàn đạt đến giới hạn mài mòn để tránh tiếp xúc không hoàn hảo với phần ứng và trầy xước ở cổ góp do chổi than mài mòn.

Thông số kỹ thuật

E28DTKA

Model	Output (W)	Input (V)	Cường Độ Dòng Điện Đầu Vafp (A)	Tần Số （Hz）	Trọng Lượng （kg）
E28DTKA	280	100	5.0	200～242	5.2

*The weight of the cable is included. (0.6Kg)

Kích Thước

Bản Vẽ

Model	Chiều Dài Tổng (mm)	Đường Kính x Chiều dài Đầu Rung (dia.×Length) （mm）	Chiều Dài Khi Nối Với Trục Quay （mm）
E28DTKA	778	42X190	469

Kouei Việt Nam – Đại lý chính thức của EXEN tại Việt Nam
Các sản phẩm khác từ EXEN
Yêu cầu báo giá EXEN
Hotline: 0989 808 467/ 0777 808 467

Máy thổi khí nhiều vòi với khả năng lắp đặt tại chỗ dễ dàng và thay đổi hướng phun

Sản phẩm này được ứng dụng để:

01. Lắp đặt trong các thiết bị đốt trong nhà máy tái chế môi trường
02. Ngăn chặn sự tắc nghẽn trong phễu chứa điện cực âm và dương trong nhà máy sản xuất vật liệu pin thứ cấp
03. Ngăn ngừa sự kết dính của vật liệu gốm trong phễu
04. tăng cường phun hạt nhựa
05. tăng cường phun sơn bột

EMB Series Tính Năng

• Máy thổi khí nén Mini Blaster ngay lập tức thổi khí nén vào bình thông qua van điện từ. Sử dụng khí nén an toàn và chi phí vận hành thấp. Vì xe tăng được tách biệt với phần dẫn động nên việc bảo trì dễ dàng và độ bền được xem xét đầy đủ. Sản phẩm nhỏ và nhẹ này được sử dụng chủ yếu cho các phễu và máng công suất nhỏ.
• Loại nổ có thể được lựa chọn từ vòi phun thẳng đứng thổi theo một hướng và vòi phun hướng tâm có thể nổ theo mọi hướng (360 độ). Vòi phun đứng rất tiện lợi vì có thể lắp đặt theo nhiều cách tùy thuộc vào tình trạng tắc nghẽn. Chi phí xây dựng vòi phun thấp vì có thể sử dụng vòi phun, một phụ kiện tiêu chuẩn, và có thể điều chỉnh lực nổ bằng cách chọn kiểu nổ và điều chỉnh áp suất vận hành. Do đó, việc nhầm lẫn mô hình hoặc lắp đặt sai công việc là rất hiếm.

• (Radial nozzle) injected to all circumferences (360 degree) radial face : (Vòi phun hướng kính) phun ra xung quanh (360 độ) mặt phẳng hướng ra
• (Vertical nozzle) injected at circumferences (90 degree) vertical face : (Vòi phun hướng dọc) phun ở chu vi (90 độ) mặt phẳng dọc
• For adhesion to wall : Dùng để dính vào tường
• For blockage such as bridge such as bridge and rathole : Dùng để ngăn chặn như cầu và lỗ chuột
• [360° injection angles] : [Góc phun 360°]
• [90° injection angles] : [Góc phun 90°]
• The injection direction is chosen freely. : Hướng phun có thể được chọn tự do.

Tác dụng của nhiều vòi

Có thể thay đổi hướng thổi của nhiều vòi bằng cách thay mặt trước và mặt sau của tấm nhiều vòi. Ví dụ, nếu Mini Blaster khí nén không mang lại hiệu quả, cài đặt nhiều vòi phun có thể được thay đổi tại chỗ, điều này làm giảm số lần thay đổi cài đặt.

Cài đặt tại chỗ dễ dàng

Khoan một lỗ có cùng kích thước với đường kính của ống vòi phun trên phễu hoặc thành bể, lắp vòi phun vào, sau đó hàn. Điều này hoàn tất quá trình cài đặt. Dễ dàng lắp đặt và hoàn thành cài đặt dễ dàng giảm chi phí lắp đặt. Trước đây, vòi phun được hàn trực tiếp với phễu, nhưng trong mô hình này, thông số kỹ thuật trước đó được thay đổi thành vòi phun được kéo ra và lắp vào với đế gắn vào đối tượng mục tiêu. Ngoài ra, đầu vòi được trang bị vòng chữ O silicon chịu nhiệt giúp bột không bị rò rỉ.

Cải thiện môi trường hoạt động

Việc sử dụng máy gõ hoặc máy rung để loại bỏ tắc nghẽn sẽ làm giảm tiếng ồn tại chỗ, cho phép hoạt động ban đêm. Cải thiện môi trường làm việc và không bị mỏi kim loại do va đập và rung động sẽ làm tăng hiệu quả của sản phẩm. Chúng tôi đã nhận được một nhận xét từ một công nhân nhà máy rằng anh ta có thể tổ chức một cuộc tư vấn với giọng nói nhỏ hơn trước đó.

EMB Series có cấu trúc đơn giản và độ bền cao

Tất cả các mẫu bồn đều sử dụng thép không gỉ SUS304 có khả năng chống gỉ và có cấu trúc đơn giản với độ bền cao và dễ dàng bảo trì. Điều này làm giảm số lần kiểm tra và bảo dưỡng, dẫn đến giảm chi phí.

Nguyên tắc hoạt động của máy thổi khí mini

1. Màng ngăn chặn cổng phun với nguồn điện của van điện từ TẮT để làm cho khí nén được cung cấp vào bình.
2. Khí nén được cung cấp bắt đầu được nạp vào bình chứa, đường ống và van điện từ. Khi áp suất được cung cấp bằng với áp suất trong bồn chứa, đường ống và van điện từ, quá trình sạc đã hoàn thành.
3. Khi nguồn điện của van điện từ được BẬT, màng ngăn di chuyển ra khỏi cổng phun làm cho khí nén trong bình được bơm vào ngay lập tức từ cổng phun.

EMB Series Thông Số Kĩ Thuật

Kouei Việt Nam – Đại lý chính thức của EXEN tại Việt Nam
Các sản phẩm khác từ EXEN
Yêu cầu báo giá EXEN
Hotline: 0989 808 467/ 0777 808 467

Loại Máy Thổi Khí Khí Nén Đôi Trực Tiếp

Sản phẩm này được sử dụng cho các ứng dụng sau:

01. Ngăn chặn sự tắc nghẽn trong máy xúc và phễu chứa than
02.Phòng chống tắc nghẽn trong phễu hút bụi cho bộ thu bụi trong nhà máy xử lý chất thải
03.Phòng chống tắc nghẽn trong phễu hút bụi cho bộ phận thu gom bụi trong nhà máy xử lý chất thải
04. Loại bỏ cầu nối của vật liệu thủy tinh
05. Loại bỏ tro đốt bùn

EDB-T Series Tính Năng

Máy thổi khí nén trực tiếp loại đôi có một thùng chứa và hai cổng phun. Thổi luồng khí nén trực tiếp vào sự kết dính hoặc đóng cục của bột, sản phẩm có lực phá hủy mạnh như máy thổi trực tiếp bằng khí nén và cũng rất an toàn. Nó tạo ra hiệu ứng tổng hợp lên bột kết dính khi rung động. * Đối với nguyên tắc hoạt động của máy gõ rơ le không khí, cũng tham khảo “Nguyên tắc hoạt động của bộ trợ dòng”.

Cơ chế van mới cải thiện khả năng bảo trì của EDB-T Series

Đối với blaster thông thường, sau khi được lắp đặt trong silo hoặc phễu, cần phải thay thế chính sản phẩm khi thay thế một bộ phận tiêu hao. Việc này tốn rất nhiều công sức vì sản phẩm có thể đã được lắp đặt ở vị trí cao. Bằng cách áp dụng cơ chế van mới, trong đó nhược điểm trên được loại bỏ, một bộ phận tiêu hao trong van có thể dễ dàng thay thế tại vị trí lắp đặt, giúp cải thiện khả năng bảo trì.

• Check Valve – Van một chiều
• Valve case – Vỏ van
• Piston – Piston
• Packing – Đệm kín
• Mushroom valve – Van nấm
• O Ring – Vòng O
• Shock absorbing packing – Đệm giảm chấn

Tất cả các bình tích áp đều tuân theo tiêu chuẩn thiết kế của bình áp suất loại 2

Giống như dòng sản xuất (máy thổi khí trực tiếp và máy thổi khí nén đôi), bình tích áp để chiết rót bằng khí nén được thiết kế và sản xuất theo tiêu chuẩn bình áp lực loại 2 (JIS). Mặc dù các tiêu chuẩn trên được áp dụng cho các loại bình tích áp có dung tích từ 40L trở lên nhưng EXEN áp dụng tiêu chuẩn cho tất cả các dòng xe (20L đến 230L) để khách hàng yên tâm sử dụng. Để xem xét việc bảo trì, đồng hồ được gắn bên ngoài để có thể kiểm tra xem khí nén có đủ trong bình tích áp hay không.
(thiết bị tiêu chuẩn trong tất cả các mô hình)

Đạt được hiệu ứng tổng hợp thông qua hai khả năng bởi một đơn vị loại kép

Các cổng phun nằm ở bên phải và bên trái của cơ thể thổi không khí luân phiên. Đối với trường hợp tắc nghẽn khó, thay đổi mũi tiêm thứ hai theo hướng khác với hướng tiêm đầu tiên sẽ mang lại hiệu quả tổng hợp. Nói chung, sản phẩm được lắp đặt để kết hợp hai hoặc nhiều đơn vị cung cấp hiệu quả phun hơn nữa và có một số lượng lớn hồ sơ theo dõi trong nhà máy bê tông tươi, nhà máy sản phẩm bê tông thứ cấp, silo nhà máy của tuyến đập.

Giảm chi phí thông qua khả năng bằng một đơn vị loại đôi

Một máy thổi trực tiếp có khả năng cho hai đơn vị, có nghĩa là sử dụng nhiều đơn vị s cho phép giảm chi phí đáng kể. Const cài đặt cũng bị giảm vì số lượng đơn vị. Chi phí bảo trì cũng giảm vì lý do tương tự.

An Toàn Là Ưu Tiên Trong Nhà Máy

Tai nạn đã liên tục xảy ra do phụ thuộc vào công việc của con người để loại bỏ tắc nghẽn trong silo. Sự tắc nghẽn trong silo là do hiện tượng uốn vòm và cân bằng bên trong. Sự mất cân bằng do con người làm việc khiến các chất bên trong bắt đầu chảy, điều này sẽ dẫn đến một vụ tai nạn quy mô lớn. Máy nổ trực tiếp bằng khí nén được sử dụng ở nhiều nơi với mục đích ngăn ngừa tai nạn gây thương tích hoặc tử vong nêu trên.

Lực phun thay đổi bằng cách điều chỉnh áp suất

Việc áp dụng phương pháp van nấm cho phép điều chỉnh lực phun bằng cách thay đổi áp suất của không khí cung cấp. Nếu có yêu cầu thay thế thiết bị lớn hơn hoặc nhỏ hơn, vấn đề có thể được giải quyết bằng điều chỉnh áp suất với công việc thay thế không cần thiết.

Khí nitơ có thể được sử dụng

Khí nitơ có thể được sử dụng cho không khí cao. Nếu bên trong dễ cháy hoặc có thể nổ, có thể sử dụng khí nitơ. Các biện pháp an toàn chống cháy nổ có thể được đảm bảo bằng máy nổ, giúp giảm chi phí. Sản phẩm này có một số lượng lớn hồ sơ theo dõi đã được chứng minh trong nhà máy xử lý chất thải, v.v.

Các đầu phun chuyên dụng có sẵn dưới dạng tùy chọn

Có nhiều loại đầu phun chuyên dụng khác nhau, có thể lựa chọn tùy theo tình trạng bám dính hay tắc nghẽn và vị trí lắp đặt.

* Để sản xuất vòi phun đặc biệt có khả năng chịu nhiệt từ 1000 ℃ trở lên, hãy liên hệ với EXEN.

Thông Số Kĩ Thuật  của EDB2.5-30T

Kouei Việt Nam – Đại lý chính thức của EXEN tại Việt Nam
Các sản phẩm khác từ EXEN
Yêu cầu báo giá EXEN
Hotline: 0989 808 467/ 0777 808 467

Tính Năng

Máy đầm E32 có thể được chèn vào những khe hẹp như một mũi kim. Nó có thể được chèn dọc theo độ nghiêng của mặt dốc.
Thiết bị thường được ứng dụng trong việc đổ và đầm bê tông.
E32 (Series Baby Flexible Vibrator) là một thiết bị nhỏ gọn và nhẹ. Khác với loại điện cực, động cơ được kết nối với bộ rung bằng ống linh hoạt cao su. Ngay cả khi ống bị uốn cong một chút trong quá trình đổ bê tông, nó vẫn có thể duy trì tính hữu ích. Máy rung bê tông linh hoạt này (đầm bê tông) có thể được sử dụng trong một loạt các ứng dụng, bao gồm chủ yếu các công việc xây dựng nền nhà ở, sản xuất sản phẩm phụ và mẫu thử, xây tường, và xây dựng tường chắn. Máy rung tiện lợi này dễ sử dụng trên nhiều công trường khác nhau vì nó sử dụng động cơ đúc nhôm cách điện kép chịu lực, nhẹ nhàng và có nhiều mẫu đa dạng.
Để đầm bê tông chắc chắn, máy đầm đa năng này truyền độ rung mạnh mẽ của nó để loại bỏ bong bóng khí bên trong, làm đặc bê tông và phân phối cát đều. Nó có thể kết hợp với ống mở rộng nhẹ để sử dụng trong những khe hẹp, để máy rung có thể được sử dụng mà không bị bắt kẹt bởi sắt cốt.

Hộp Động Cơ Được Làm Bằng Nhôm Đúc Chắc Chắn.

Việc sử dụng một khớp giảm chấn thiết kế độc đáo của chúng tôi giảm thiểu rung tay. Thiết bị này dễ sử dụng cho người và tăng cường hiệu suất làm việc.

Đầu Đầm Có Thể Dễ Dàng Thay Thế

Khi trục đầm hoặc ống linh hoạt bị mòn,  có thể thay thế chúng dễ dàng. Để thay thế nó, bạn chỉ cần nới lỏng hãy ống kín (vít phải) để cố định ống linh hoạt của bộ rung vào động cơ, và tháo vít (vít phải) của trục đầm và động cơ. (Trong quá trình cài đặt hoặc tháo rời ống kín, gõ bằng búa.)

Cấu Trúc Cách Điện Không Cần Nối Đất

Các loại hộp động cơ thuận tiện cầm tay là những động cơ an toàn và thân thiện với người dùng, với thân hình bằng nhôm đúc chắc chắn có cấu trúc cách điện kép không yêu cầu nối đất. Trục cơ được cách điện từ lõi dây bằng cách sử dụng nhựa, và hộp động cơ được cách điện từ lõi trường bằng cách sử dụng nhựa, đảm bảo cấu trúc cách điện kép. Cách điện này được gia cố thêm bằng một nắp nhựa trên dây dẫn nội bộ.

Vết Dính Bê Tông Dễ Dàng Được Loại Bỏ

Trên các công trường làm việc với máy rung cầm tay, các vết dính vữa bê tông tắt nhiều phần của cổng hút và xả khí của động cơ. Việc loại bỏ vữa cứng cũng khó khăn. Bởi vậy, nắp cổng hút và vỏ bi được phủ lớp nhựa fluor để cho phép bê tông dễ dàng được làm sạch, tạo điều kiện bảo trì cao hơn.

Một tay cầm động cơ có cấu trúc giảm chấn kép

Kiểm soát âm thanh xả động cơ

Dòng máy rung cầm tay tiện dụng của máy rung kiểm soát tiếng ồn của động cơ. Âm thanh xả từ vây làm mát của loạt động cơ chạy nhanh được kiểm soát hết mức có thể bằng cách tạo hình đặc biệt cho vây làm mát và cổng xả. (Giảm 5 dB so với các mẫu trước đó )

Cổng hút động cơ được trang bị bộ lọc chống bụi

Trên các công trường là môi trường hoạt động nhiều bụi bẩn, một số cốt liệu mịn từ vữa bê tông khô có thể đi vào động cơ. Cổng hút của động cơ do đó được trang bị bộ lọc kép. Bộ lọc được sử dụng để giảm thiểu tỷ lệ động cơ vô tình bị khóa trong vòng quay do sự xâm nhập của các viên sỏi nhỏ hoặc thứ gì đó tương tự.

Trang bị bàn chải ngắt điện bảo vệ động cơ

Động cơ được trang bị bàn chải tắt để bảo vệ chống cháy nỏ hỏng hóc. Động cơ được ngăn ngừa cháy bằng cách sử dụng cơ cấu dừng động cơ bằng cách ngắt nguồn điện trước khi chổi than hoàn toàn đạt đến giới hạn mài mòn để tránh tiếp xúc không hoàn hảo với phần ứng và trầy xước ở cổ góp do chổi than mài mòn.

Thông Số Kĩ Thuật

Model	Chiều Dài Trục Đầm (m)	Công Suất (W)	Điện Áp (V)	Cường Độ Dòng Điện (A)	Tần Số (Hz)	Chiều Dài Tổng Thể (mm)	Đường Kính x Chiều Dài Đầu Đầm (mm)	Chiều Dài Ống Nối / Trục Khi Lắp Ráp (mm)	Trọng Lượng (kg)
E23F	0.4	280	100 110 115 200 220 230 240	5.0 4.5 4.3 2.5 2.3 2.2 2.1	220-280	1074	φ23×336	820	5.0
	0.8					1489		1235	5.5
	1.3					1989		1735	6.3
	1.8					2489		2235	7.1
E28FPA	0.6				220-270	1099	φ28×207	845	5.0
	1.0					1503		1249	5.6
	1.5					2003		1749	6.4
	2.0					2503		2249	7.2
E32FPA	0.6				210-270	1079	φ32×187	825	5.2
	1.0					1483		1229	5.9
	1.5					1983		1729	6.7
	2.0					2483		2229	7.4
E38FPA	0.6					1082	φ38×190	828	5.6
	1.0					1486		1232	6.2
	1.5					1986		1732	7.0
	2.0					2486		2232	7.8

（Imperial System）

Model	Chiều Dài Trucjc Rung (ft)	Công Suất (W)	Điện Áp (V)	Cường Độ Dòng Điện (A)	Tần Số (Hz)	Chiều Dài Tổng Thể (ft)	Đường Kính x chiều Dài Trục Rung (in)	Chiều Dài Lắp Đặt Trục / Ống Nối (ft)	Trọng Lượng (lb)
E23F	1.3	280	100 110 115 200 220 230 240	5.0 4.5 4.3 2.5 2.3 2.2 2.1	220-280	3.5	0.91×13.2	2.7	11.0
	2.6					4.9		4.1	12.1
	4.3					6.5		5.7	13.9
	5.9					8.2		7.3	15.6
E28FPA	2.0				220-270	3.6	1.10×7.32	2.8	11.0
	3.3					4.9		4.1	12.3
	4.9					6.6		5.7	14.1
	6.6					8.2		7.4	15.9
E32FPA	2.0				210-270	3.5	1.26×7.36	2.7	11.5
	3.3					4.9		4.0	13.0
	4.9					6.5		5.7	14.8
	6.6					8.1		7.3	16.3
E38FPA	2.0					3.5	1.50×7.36	2.7	12.3
	3.3					4.9		4.0	13.7
	4.9					6.5		5.7	15.4
	6.6					8.2		7.3	17.2

※Vui lòng xác nhận điện áp đầu vào được đề cập trên bảng tên.
※Khối lượng sản phẩm bao gồm cả dây khuôn (0,6kg).
※Vì sản phẩm này là sản phẩm được sản xuất theo đơn đặt hàng nên hãy liên hệ để biết thông tin về thời gian giao hàng.

Kích thước, lắp đặt, bảng điều khiển

Bản vẽ kích thước sản phẩm

Bảng kích thước sản phẩm

Model	Chiều Dài Trục Xaoy (m)	Chiều Dài Tổng Thể (Total length) (mm)	Đường Kính x chiều dài  Đầu Rung (Head) (mm)	Độ Dài Ống Nối / Trục Quay (Length Hose/ shaft Assembly) (mm)
E23F	0.4	1074	φ23×336	820
	0.8	1489		1235
	1.3	1989		1735
	1.8	2489		2235
E28FPA	0.6	1099	φ28×207	845
	1.0	1503		1249
	1.5	2003		1749
	2.0	2503		2249
E32FPA	0.6	1079	φ32×187	825
	1.0	1483		1229
	1.5	1983		1729
	2.0	2483		2229
E38FPA	0.6	1082	φ38×190	828
	1.0	1486		1232
	1.5	1986		1732
	2.0	2486		2232

---

Kouei Việt Nam – Đại lý chính thức của EXEN tại Việt Nam
Các sản phẩm khác từ EXEN
Yêu cầu báo giá EXEN
Hotline: 0989 808 467/ 0777 808 467

Được làm bằng nhôm đúc, độ rung đảm bảo an toàn với lớp cách nhiệt kép và giảm chấn kép.

Tính Năng

Đầm dùi trục cứng cầm tay tiện dụng là một máy rung nhỏ, mạnh mẽ bao gồm một bộ phận rung được kết nối trực tiếp với động cơ. Chủ yếu phù hợp với các sản phẩm bê tông thứ cấp, cùng với đá xây. sản xuất mẫu thử và các mục đích khác. Sản phẩm có một loạt các mô hình dài, với các đường kính bộ rung khác nhau là 23 mm, 25 mm, 28 mm và 32 mm, với các chiều dài bộ rung đa dạng. Được trang bị một động cơ kín cách nhiệt kép mạnh mẽ được làm bằng nhôm đúc, máy rung tiện dụng này có trọng lượng nhẹ, có nhiều mẫu mã khác nhau, giúp dễ dàng vận hành trên nhiều địa điểm làm việc

Trọng lượng nhẹ, dễ sử dụng

Trọng lượng khoảng 5kg và nhẹ và thân thiện với người dùng trên cơ sở tiêu chuẩn. Chúng khác nhau rất nhiều về chiều dài và đường kính. Do các dịch vụ của chúng có thể được sử dụng theo các môi trường làm việc khác nhau, chúng được chứng minh là rất dễ hoạt động.

Vỏ động cơ được làm bằng nhôm đúc chắc chắn

Động cơ máy rung cầm tay tiện dụng được làm bằng nhôm đúc nhẹ, chắc chắn. Được thiết kế chắc chắn để đáp ứng các điều kiện vận hành cụ thể tại công trường,mang lại độ tin cậy cao khi sử dụng

Dễ dàng thay thế đầu rung

Nếu thân máy rung bị mòn thì dễ dàng thay thế. Để thay thế nó, bạn chỉ cần tháo bốn bu lông đang gắn chặt van điều tiết cao su của thân máy rung trên động cơ.

Trục dài

Thân rung của dòng trục cứng cầm tay tiện dụng có nhiều đường kính và chiều dài khác nhau, cho phép bạn chọn kiểu máy phù hợp tùy theo điều kiện của công trường đầm cụ thể với bê tông và kích thước khuôn, chiều sâu, cách sắp xếp cốt thép, và bê tông mới trộn. Thân rung của loạt điện cực có nhiều chiều dài khác nhau: 23 mm, 25 mm, 28 mm và 32 mm.

Cấu trúc cách nhiệt kép không cần nối đất

Động cơ an toàn, thân thiện với người dùng với thân nhôm đúc mạnh mẽ có cấu trúc cách điện kép không cần nối đất. Trục phần ứng được cách điện với lõi cuộn dây bằng cách sử dụng nhựa, và vỏ động cơ được cách điện với lõi trường bằng cách sử dụng chất liệu  nhựa, do đó đảm bảo cách điện kép. Lớp cách điện đó được gia cố thêm bằng một lớp nhựa bọc trên các dây dẫn bên trong.

Chất kết dính bê tông dễ dàng được loại bỏ

Trên các công trường có máy rung cầm tay tiện dụng, vữa bê tông bám vào phần lớn các cổng hút và xả khí của động cơ. Việc loại bỏ lớp vữa đông cứng cũng khó thực hiện. Do đó, nắp cổng hút và vỏ ổ trục được phủ fluororesin để có thể dễ dàng làm sạch bê tông, mang đến khả năng bảo trì cao hơn.

Đặc tính cao su tuyệt vời

Trục cứng tiện dụng, đột tiện dụng, dao cạo tiện dụng, đổ bê tông tường tiện dụng và dòng máy trộn tiện dụng được trang bị bộ giảm chấn cao su có hiệu suất giảm chấn đáp ứng các mục đích sử dụng cụ thể. Điều này làm cho dòng máy rung này hoạt động dễ dàng trên tay của người thợ và thân thiện với người sử dụng.

Một tay cầm động cơ có cấu trúc giảm chấn kép

Mỗi động cơ E được sử dụng trong loạt máy rung cầm tay được trang bị bốn bộ giảm chấn bằng cao su nhỏ trên tay cầm cầm tay và khung động cơ. Kết quả là dòng ống mềm tiện dụng được làm giảm độ rung trong ống mềm, trong khi trục cứng tiện dụng, quả đấm tiện dụng, bộ cạp tiện dụng, đổ bê tông tường tiện dụng và dòng máy xáo trộn tiện dụng có cấu trúc giảm chấn kép cùng với cao su bộ giảm chấn trên động cơ và bộ phận rung. Do đó, chúng được thiết kế để dễ dàng sử dụng trên tay của người lao động.

Kiểm soát âm thanh xả động cơ

Dòng máy rung cầm tay tiện dụng của máy rung kiểm soát tiếng ồn của động cơ. Âm thanh xả từ vây làm mát của loạt động cơ chạy nhanh được kiểm soát hết mức có thể bằng cách tạo hình đặc biệt cho vây làm mát và cổng xả. (Giảm 5 dB so với các mẫu trước đó )

Cổng hút động cơ được trang bị bộ lọc chống bụi

Trên các công trường là môi trường hoạt động nhiều bụi bẩn, một số cốt liệu mịn từ vữa bê tông khô có thể đi vào động cơ. Cổng hút của động cơ do đó được trang bị bộ lọc kép. Bộ lọc được sử dụng để giảm thiểu tỷ lệ động cơ vô tình bị khóa trong vòng quay do sự xâm nhập của các viên sỏi nhỏ hoặc thứ gì đó tương tự.

Trang bị bàn chải ngắt điện bảo vệ động cơ

Động cơ được trang bị bàn chải tắt để bảo vệ chống cháy nỏ hỏng hóc. Động cơ được ngăn ngừa cháy bằng cách sử dụng cơ cấu dừng động cơ bằng cách ngắt nguồn điện trước khi chổi than hoàn toàn đạt đến giới hạn mài mòn để tránh tiếp xúc không hoàn hảo với phần ứng và trầy xước ở cổ góp do chổi than mài mòn.

Thông Số Kĩ Thuật

Model	Đầu Ra (W)	Điện Áp (V)	Cường Độ Dòng Điện (A)	Tần Số (Hz)	Chiều Dài Tổng Thể (mm)	Đường Kính x Chiều Dài Trục Rung (mm)	Trọng Lượng (kg)
E23D	280	100 110 115 200 220 230 240	5.0 4.5 4.3 2.5 2.3 2.2 2.1	235-285	866	φ23×557	4.9
E28DA				220-270	784	φ28×475	5.0
E32D				200-250	807	φ32×498	5.6
E25DS				235-285	756	φ25×447	4.9
E23DL					1010	φ23×701	5.2
E28DLA				220-270	1015	φ28×706	5.8
E32DL				200-250	1036	φ32×727	6.3

Kích Thước

Bản Vẽ

Bảng kích thước sản phẩm

Model	Chiều Tổng Thể (Total length ) (mm)	Đường Kính x Chiều Dài Trục Rung (mm)
E23D	866	φ23×557
E28DA	784	φ28×475
E32D	807	φ32×498
E25DS	756	φ25×447
E23DL	1010	φ23×701
E28DLA	1015	φ28×706
E32DL	1036	φ32×727

（Hệ Đo Lường Anh）

Model	Chiều Tổng Thể (Total length ) (ft)	Đường Kính x Chiều Dài Trục Rung (in×ft)
E23D	2’10”	7/8″×1’10”
E28DA	2’7″	1 1/16″×1’7″
E32D	2’8″	1 1/4″×1’8″
E25DS	2’6″	1.0″×1’6″
E23DL	3’4″	7/8″×2’4″
E28DLA	3’4″	1 1/16″×2’4″
E32DL	3’5″	1 1/4″×2’5″

Kouei Việt Nam – Đại lý chính thức của EXEN tại Việt Nam
Các sản phẩm khác từ EXEN
Yêu cầu báo giá EXEN
Hotline: 0989 808 467/ 0777 808 467

Bộ cấp nguồn này, được thiết kế đặc biệt cho máy rung tần số cao 48 V, có khả năng chống nước tiêu chuẩn IP55 hoặc tương đương.

Loại 100 V báo sự cố khi sự cố xảy ra

Tính Năng HC Series

Biến tần chống nước siêu nhỏ, dùng cho đầm rung bê tông, được bảo vệ khỏi sự xâm nhập của nước và bụi ngay cả trong các điều kiện vận hành khắc nghiệt khi đổ bê tông.

Khả năng chống nước cao

Với thân vỏ được làm bằng nhôm đúc, biến tần này có khả năng chống nước tiêu chuẩn IP55 (loại bảo vệ phản lực) hoặc tương đương. Do đó, có khả năng chống nước tốt hơn, biến tần có thể dễ dàng làm sạch vữa bám và các chất khác sau khi làm việc. Hơn nữa, bo mạch dễ bị nhiễm nước và bụi có thể được tách riêng ra các phần được trang bị ổ cắm đầu ra, công tắc vận hành giữ cho các ảnh hưởng lênbo mạch, là trái tim của biến tần, ở mức tối thiểu . Khi vệ sinh, không đặt nó xuống hoặc úp ngược nó xuống. Không dùng dòng nước phun trực tiếp vào bộ phận đóng gói công tắc hoặc quạt làm mát phía dưới. Bất kỳ thao tác nào như vậy đều có thể gây ra sự cố

Đèn hiển thị trong trường hợp sự cố

Loại 100 V của sê-ri này có tính năng sử dụng đèn LED để cảnh báo về bất kỳ nguồn điện đầu vào nào lệch khỏi phạm vi hoạt động. Màn hình LED cho biết điều đó. [Đèn xanh sáng] điện áp đầu vào bình thường , [đèn xanh nhấp nháy] cảnh báo điện áp đầu vào, [đèn đỏ nhấp nháy] lỗi điện áp đầu vào, [đèn đỏ bật] quá tải đầu ra hoặc điều gì đó tương tự, dẫn đến dừng đầu ra.

Mạch bảo vệ quá áp để bảo vệ biến tần khỏi bị hư hỏng

Các bộ biến tần này kết hợp một mạch bảo vệ quá áp để tắt công tắc, do đó bảo vệ bộ biến tần khỏi bị hư hỏng, khi điện áp cung cấp đầu vào của nó trở nên cao bất thường.

Được trang bị bộ ngắt rò rỉ đất

Một cầu dao chống rò rỉ đất được kết hợp để phát hiện rò rỉ đất xảy ra giữa biến tần và máy rung và tắt công tắc, do đó bảo vệ người lao động.

Bảo vệ quá tải / ngắn mạch để ngăn ngừa hư hỏng biến tần

Mạch bảo vệ quá tải / ngắn mạch được kết hợp để dừng đầu ra nhằm bảo vệ biến tần khỏi bị hư hỏng trong trường hợp biến tần quá tải vượt quá công suất đầu ra của biến tần hoặc ngắn mạch đầu ra.

Có thể điều chỉnh tần số đầu ra, với màn hình kỹ thuật số để kiểm tra (chỉ dành cho HC230B)

Điều chỉnh tần số, trước đây chỉ được thực hiện bởi một thanh trượt điều khiển âm lượng, giờ đây được hỗ trợ bởi màn hình kỹ thuật số. Điều này cho phép điều chỉnh nhanh chóng, đáng tin cậy.

Quản lý sản phẩm dễ dàng

Tối đa ba biến tần có thể được xếp chồng lên nhau để lưu trữ, để giảm diện tích lưu trữ. Để xếp chồng lên nhau, mỗi biến tần được trang bị một khóa kim loại ở dưới cùng để đảm bảo rằng chúng được cố định chắc chắn.

Thông Số Kĩ Thuật HC Series

Model	Đầu Vào				Đầu Ra				Số Lượng Ổ Cắm	Trọng Lượng （kg）
	Công suất （kVA）	Điện Áp （V）	Cường Độ Dòng Điện （A）	Tần Số （Hz）	Công Suất （kVA）	Điện Áp （V）	Cường Độ Dòng Điện （A）	Tân Số （Hz）
HC111B	1.3	100-115	13-11	50/60	1.03	48	12.4	240	1	9.8
HC113B	1.5		15-13		1.3		15.0		2	10.0
HC116B	2.0		20-17		1.6		19.0			10.1
HC230B	3.8	200	11.0		3.0		36.0	100-240	3	15.5

HC Series

Độ Rung	Đèn Tín Hiệu		Switch	Điện Áp Đầu Vào		Trạng Thái Bất Thường
	Xanh	Đỏ		Trạng Thái	Điện Áp
Yếu	Nháy	Tắt	Mở	Cảnh Báo	60－80V	Điện áp đầu vào thấp do cáp đầu vào bị kéo dài hoặc các lý do khác.
	Tắt	Nháy		Bất Thườnh	－60V
Dừng	Sáng	Sáng	Mở	Bình Thường	80－120V	Khi xảy ra đoản mạch trong máy rung hoặc khi đầu ra biến tần dừng do quá tải do vận hành vượt quá số lần sử dụng.
	Nháy			Cảnh Báo	60－80V
					120－140V
	Tắt			Bất Thường	－60V
Dừng	Tắt	Tắt	Tắt	Bất THường	140V－	Nếu điện áp đầu vào quá điện áp.
				Cảnh Báo Thường	60－140V	Khi xảy ra rò rỉ điện trong biến tần hoặc bộ rung.

Kích Thước HC

Bản Vẽ

Model	Kích Thước（mm）
	L	W	H
HC111B	366	251	252
HC113B
HC116B
HC230B	428	324	277

（Hệ Thống Đo Lường Anh）

Model	Kích Thước（in）
	L	W	H
HC111B	1’2″	9.88″	9.92″
HC113B
HC116B
HC230B	1’5″	1’7″	10.91″
