Model: HBA-T120 / HBA-T130

Loại sản phẩm này giám sát dòng điện chạy đến thiết bị sưởi bằng CT (máy biến dòng) và tạo cảnh báo (đầu ra tiếp điểm) khi thiết bị sưởi bị hỏng.
Chúng tôi có nhiều lựa chọn thiết bị có thể được sử dụng với bộ điều khiển nhiệt độ với đầu ra tiếp điểm rơle, đầu ra truyền động SSR, điều khiển pha và điều khiển điểm không. Thiết bị có sẵn để gắn bảng điều khiển hoặc gắn DIN-rail.

Cảnh báo ngắt máy sưởi cho điều khiển điện một pha hoặc ba pha Có sẵn cho điều khiển pha, điều khiển không chéo, tiếp điểm rơle và truyền động SSR
Tự động cài đặt dòng tải
CT hỗ trợ: MCTL-6-P-N (dòng tải lên đến 30A), MCTL-12-S56-10L-N (dòng tải lên đến 100A)
※Hai CT được sử dụng để điều khiển ba pha.

TÍNH NĂNG

HBA-T120 (Dùng cho dòng điện một pha)

Tự động cài đặt dòng tải bằng MCU tích hợp. Được sử dụng để điều khiển pha và điều khiển chéo bằng không bằng bộ điều khiển công suất.

CT hỗ trợ: MCTL-6-P-N (dòng tải lên đến 30A), MCTL-12-S56-10L-N (dòng tải lên đến 100A)

※Có sẵn cho tiếp điểm rơle hoặc hệ thống điều khiển truyền động SSR

HBA-T130 (Dùng cho dòng điện ba pha)

Tự động cài đặt dòng tải bằng MCU tích hợp. Được sử dụng cho các ứng dụng điều khiển pha và điều khiển chéo bằng không bằng bộ điều khiển công suất ba pha.

CT hỗ trợ: MCTL-6-P-N (dòng tải lên đến 30A), MCTL-12-S56-10L-N (dòng tải lên đến 100A)

※Hai CT được sử dụng để điều khiển ba pha.

※Có sẵn cho tiếp điểm rơle hoặc hệ thống điều khiển truyền động SSR

Thôn số kỹ thuật

HBA-T120 (Dùng cho dòng điện một pha)

• Đầu vào:

HBA-T120□-5  MCTL-6-P-N
HBA-T120□-30  MCTL-6-P-N
HBA-T120□-100  MCTL-12-S56-10L-N

• Dòng tải có thể phát hiện:

HBA-T120□-5  1 to 5A (Rating: 5A)
HBA-T120□-30  6 to 30A (Rating: 30A)
HBA-T120□-100  20 to 100A (Rating: 100A)

• Phạm vi có thể cài đặt: 0 đến 30% giá trị định mức của thiết bị được đặt theo tốc độ giảm dòng điện (0 đến 15% × 2 giá trị cài đặt cảnh báo)
  Độ chính xác của cài đặt tải: trong khoảng ±3% giá trị cài đặt tải
  Độ chính xác của cài đặt cảnh báo: trong khoảng ±3% giá trị cài đặt tải
  ※Độ chính xác không được đảm bảo khi điện áp tải nhỏ hơn hoặc bằng 30% so với định mức.

HBA-T130 (Dùng cho dòng điện ba pha)

• Đầu vào:

HBA-T130□-5  MCTL-6-P-N
HBA-T130□-30  MCTL-6-P-N
HBA-T130□-100  MCTL-12-S56-10L-N

• Dòng tải có thể phát hiện:

HBA-T130□-5  1 to 5A (Rating: 5A)
HBA-T130□-30  6 to 30A (Rating: 30A)
HBA-T130□-100  20 to 100A (Rating: 100A)

• Phạm vi có thể cài đặt: 0 đến 30% giá trị định mức của thiết bị được đặt theo tốc độ giảm dòng điện (0 đến 15% × 2 giá trị cài đặt cảnh báo)
  Độ chính xác của cài đặt tải: trong khoảng ±3% giá trị cài đặt tải
  Độ chính xác của cài đặt cảnh báo: trong khoảng ±3% giá trị cài đặt tải
  ※Độ chính xác không được đảm bảo khi điện áp tải nhỏ hơn hoặc bằng 30% so với định mức.

• Đầu ra báo động: 1 điểm, Tiếp điểm rơle, Tiếp điểm 1a
  Điện áp nguồn: 100 đến 220V, 50/60Hz
  Điện năng tiêu thụ: 1.2VA trở xuống
  Nhiệt độ môi trường hoạt động: 0 đến 50°C

Kích thước

Models

Model: SST

Rơle trạng thái rắn được viết tắt là SSR và bật và tắt nguồn cho lò sưởi bằng rơle bán dẫn (phần tử triac).
Vì SSR là loại không chéo, bật và tắt khi dạng sóng của công suất bằng không. Điều này gây ra ít tiếng ồn hơn và kéo dài tuổi thọ của thiết bị đầu ra. SSR không có vây bức xạ cũng có sẵn.

Khả năng chịu tải tối đa: 10A, 20A, 30A (AC)
Điện áp cung cấp: 180 đến 240V ac
Phương pháp điều khiển: Điều khiển không chéo
Chức năng phát hiện lỗi phần tử là tùy chọn có sẵn.

TÍNH NĂNG

Chức năng phát hiện lỗi phần tử

Khi phát hiện lỗi trong phần tử, trạng thái được chỉ báo bằng đèn báo và đầu ra cảnh báo được tạo.

Thông số kỹ thuật

• Dòng tải tối đa: 10A, 20A, 30A xoay chiều
  Tín hiệu đầu vào: Đầu vào xung điện áp DC: THẤP (TẮT) 0V, CAO (BẬT) 8 đến 24V
  Tốc độ đáp ứng: 1/2 chu kỳ dòng tải trở xuống
  Điện áp tải: 100 đến 240V ac (50/60Hz)
  Nhiệt độ môi trường cho phép: Xem đặc điểm nhiệt độ môi trường xung quanh.

Chức năng phát hiện lỗi phần tử (Đầu ra bộ thu hở, 12V dc, 50mA)

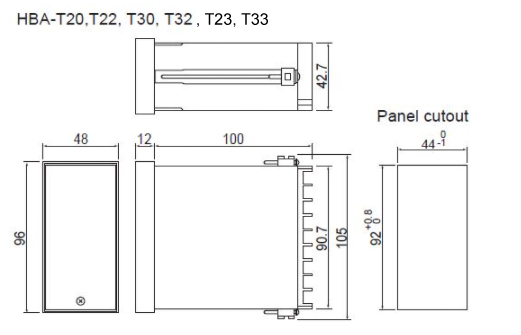

Kích thước

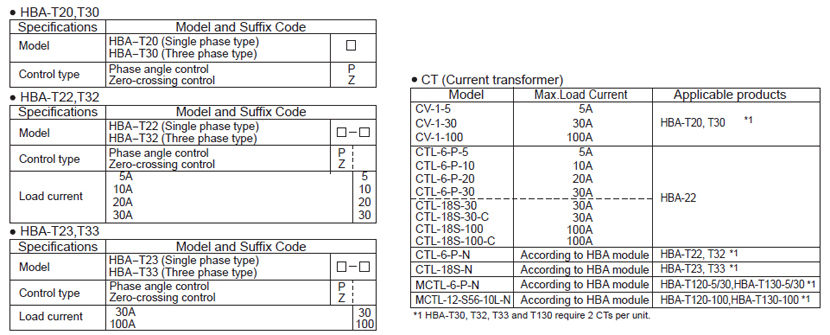

Models

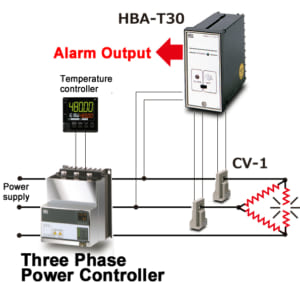

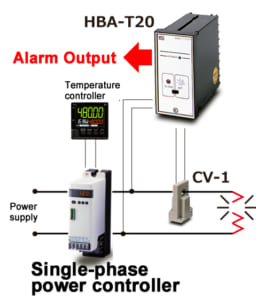

Model: HBA-T20 / HBA-T30 / HBA-T22 / HBA-T32/ HBA-T23 / HBA-T33

Loại sản phẩm này giám sát dòng điện chạy đến thiết bị sưởi bằng CT (máy biến dòng) và tạo cảnh báo (đầu ra tiếp điểm) khi thiết bị sưởi bị hỏng.
Chúng tôi có nhiều lựa chọn thiết bị có thể được sử dụng với bộ điều khiển nhiệt độ với đầu ra tiếp điểm rơle, đầu ra truyền động SSR, điều khiển pha và điều khiển điểm không. Thiết bị có sẵn để gắn bảng điều khiển hoặc gắn DIN-rail.

Cảnh báo ngắt máy sưởi cho điều khiển điện một pha hoặc ba pha Có sẵn cho điều khiển pha, điều khiển không chéo, tiếp điểm rơle và truyền động SSR.

CT hỗ trợ: MCTL-6-P-N (dòng tải lên đến 30A), MCTL-12-S56-10L-N (dòng tải lên đến 100A)
※Hai CT được sử dụng để điều khiển ba pha: CV-1 (HBA-T20 / HBA-T30), CTL-6-P-N (HBA-T22 / HBA-T32), CTL-18S-N（HBA-T23 / HBA-T33.

TÍNH NĂNG

Model: HBA-22

Loại sản phẩm này giám sát dòng điện chạy đến thiết bị sưởi bằng CT (máy biến dòng) và tạo cảnh báo (đầu ra tiếp điểm) khi thiết bị sưởi bị hỏng.
Chúng tôi có nhiều lựa chọn thiết bị có thể được sử dụng với bộ điều khiển nhiệt độ với đầu ra tiếp điểm rơle, đầu ra truyền động SSR, điều khiển pha và điều khiển điểm không. Thiết bị có sẵn để gắn bảng điều khiển hoặc gắn DIN-rail.

Cảnh báo ngắt máy sưởi cho điều khiển điện một pha hoặc ba pha Có sẵn cho điều khiển pha, điều khiển không chéo, tiếp điểm rơle và truyền động SSR
Tự động cài đặt dòng tải
CT hỗ trợ: CTL-6-P-N, CTL-18S

TÍNH NĂNG

Đối với đầu ra tiếp điểm rơle và truyền động SSR

Hệ thống điều khiển hỗ trợ cảnh báo ngắt bộ gia nhiệt khi thời gian chu kỳ cân đối của bộ điều khiển nhiệt độ ngắn (khoảng 2 giây trở lên).
CT được hỗ trợ: CTL-6-P-□ , CTL-18S-□
Việc sử dụng hai cặp CT cho phép thiết bị này được sử dụng cho bộ gia nhiệt ba pha.

Thông số kỹ thuật

• Loại đầu vào: Máy biến dòng (CTL-6-P-□, CTL-18S-□)
  Dòng tải có thể phát hiện: 5A, 10A, 20A, 30A, 100A (tùy thuộc vào xếp hạng CT)
  Phạm vi có thể cài đặt:5A : 20 đến 100% giá trị định mức của CTL-6-P

  10A, 20A, 30A : 50 đến 100% giá trị định mức của CTL-6-P

  30A, 100A : 50 đến 100% giá trị định mức của CTL-18S

  Độ nhạy báo động: Báo động được kích hoạt khi dòng điện thay đổi từ 15% trở lên so với giá trị định mức (toàn thang đo) của CTL.
  ※Thay đổi dưới 15% có thể không kích hoạt báo động.
  Đầu ra báo động: 2 điểm, Tiếp điểm rơle, Tiếp điểm 1a
  Điện áp nguồn: 100/110V hoặc 200/220V, (tùy theo điều kiện nào được chỉ định), 50/60Hz
  Điện năng tiêu thụ: 1.8VA trở xuống
  Nhiệt độ môi trường: -10 đến 50°C

Kích thước

Units : mm

Models
