Bao gồm hai loại cảm biến nhiệt độ; loại tiếp xúc trực tiếp và loại không tiếp xúc.

Cảm biến nhiệt độ của loại tiếp xúc trực tiếp được đặt tiếp xúc với đối tượng đo và bắt đầu quá trình đo nhiệt độ khi đạt được sự cân bằng nhiệt. Loại cảm biến này bao gồm cặp nhiệt điện, máy dò nhiệt độ điện trở bạch kim (RTD) và điện trở nhiệt.

Cảm biến nhiệt độ không tiếp xúc phát hiện bức xạ hồng ngoại phát ra từ đối tượng được đo và đo nhiệt độ từ lượng bức xạ.

Loại cảm biến thích hợp có thể được chọn tùy theo ứng dụng và máy móc, chẳng hạn như xi lanh của máy ép phun hoặc nhiệt độ bề mặt của con lăn.

TÍNH NĂNG

Phạm vi đo khác với đường kính ống bảo vệ, v.v.

Loại	Model, hinh dạng	Tính năng	Phạm vi đo	Thông số kỹ thuật theo model
Bayonet type thermocouples [Applications] Plastic molding Cylinder Molding die Hot runner		The tip is going to be pressure welded to the measured object by mounting bracket. Suitable for measurement of hot runners, dies and moulds.
		Thermocouple with bayonet. Length can be easily adjusted. Easy mounting is possible by moving the bayonet cap dependent upon the insertion length.
		挿Thermocouple with bayonet. Length can be easily adjusted. Decide the position of the mounting bracket dependent upon insertion length and fix the spring by fixed screw.
		Thermocouple with bayonet. Length can be easily adjusted. Easy mounting is possible by moving the bayonet cap dependent upon the insertion length.
Screwed Tip Thermocouples [Applications] Plastic molding Cylinder Molding die Hot runner[		The tip is M6 size (M8 size is also available) rotary screw. Internal screws will be threaded in the fitting point. *M6, M8 is based on JIS Standard.
Fixing screw type thermocouples for surface temperature measurement		Fix the sensor at a 4.5mm fixed screw hole of the tip with a screw. Suitable for temperature measurement for the tiny spaces.
Ring type thermocouples for surface temperature measurement		Suitable for temperature measurement for the pipe shaped objects and the surface of the nozzles.
Thermocouples for Resin Temperature [Applications] Melting resin temperature of Extruder		Capable of measurement of the molten resin temperature, such as the inside of the extruder. M16 screw is cut and its tip directly touches to the melting resin.*M16 is based JIS Standard成
Thermocouples for Resin Temperature [Applications] Melting resin temperature of Extruder		By utilizing ZHF (zero-heat-flow) method, it eliminates thermal disturbances and temperature errors between the tip and the outside case and realizes more precise temperature measurement of the melting resin.
Thermocouple Type Non-Contacting Temperature Sensors [Applications] Surface temperature of Roller and Rotationary objects		Capable of surface temperature measurement of the rotating objects such as rollers and sheets without direct contact.
Rotationary Roll Surface Temperature Measuring Sensors [Applications] Rotationary Roll Surface		Capable of surface temperature measurement of the rotating objects such as rollers and sheets with direct contact.

Model: RZ series (RZ100 / RZ400)

Loại bộ điều khiển này sử dụng MCU bên trong để tính toán PID và tiến hành điều khiển sao cho biến quá trình (giá trị đo được) khớp với giá trị mục tiêu (giá trị điểm đặt).
Trên bảng điều khiển phía trước, có các màn hình kỹ thuật số của các giá trị được đo và điểm đặt.
Điều khiển thực tế yêu cầu một cảm biến để lấy biến quá trình làm đầu vào và thiết bị đầu ra để điều khiển tải chẳng hạn như lò sưởi.
Bộ điều khiển kỹ thuật số có thể được gọi là bộ điều khiển kỹ thuật số/bộ điều khiển nhiệt độ.

Đầu vào phổ quát
(Có thể lựa chọn từ Cặp nhiệt điện, RTD Pt100)
Độ chính xác của phép đo: ± 0,2% giá trị hiển thị
Thời gian lấy mẫu: 0,25 giây.

TÍNH NĂNG

Màn hình LED lớn

Màn hình LED lớn cường độ cao dễ đọc từ xa

Phần mềm quản lý dữ liệu cấu hình (PROTEM2) có sẵn

Có sẵn với hai đầu ra rơle/đầu ra xung điện áp/dòng điện và một đầu ra rơle

Mỗi đầu ra có thể được gán cho Đầu ra điều khiển (sưởi ấm/làm mát), đầu ra Cảnh báo 1, đầu ra Cảnh báo 2, đầu ra HBA1 hoặc đầu ra HBA2.

Thời gian hoạt động lâu dài

Sử dụng rơle hiệu suất cao có tuổi thọ cao (OUT1 và OUT2 của RZ400)

Cấu trúc plug-in để thay thế dễ dàng

Cấu trúc plug-in cho phép thay thế lắp ráp bên trong từ phía trước của bảng điều khiển để bảo trì dễ dàng.

Thông số kỹ thuật

• Số đầu vào: 1 điểm
  Loại đầu vào: ※Xem Mã phạm vi đầu vào để biết phạm vi đầu vào.

  Nhóm 1: Cặp nhiệt điện　K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII

  Nhóm 2: RTD Pt100, JPt100

  Thời gian lấy mẫu: 0,25 giây.
  Độ chính xác của phép đo: ±(0,2% giá trị hiển thị+1 chữ số)　※Tùy thuộc vào đầu vào và phạm vi.
  Đầu ra (OUT: Tối đa 3 điểm)　※Có thể chỉ định Điều khiển, Cảnh báo nhiệt độ, HBA (Báo động ngắt bộ gia nhiệt) hoặc LBA (Báo động ngắt vòng điều khiển).

  1）Đầu ra tiếp điểm rơle (A): OUT2 của RZ400　1a tiếp điểm　※Sử dụng rơle có độ bền cao

  2）Đầu ra tiếp điểm rơle (B): OUT2/3 của RZ100, OUT3 của RZ400: tiếp điểm 1a

  3）Xung điện áp cho điều khiển SSR: 0/12V dc

  4）Đầu ra dòng điện : 0 đến 20mA, 4 đến 20mA dc

  Chức năng cảnh báo (Tối đa 2 điểm): Có thể chỉ định Cảnh báo nhiệt độ, HBA (Báo động ngắt bộ gia nhiệt) hoặc LBA (Báo động ngắt vòng điều khiển).

  <Tùy chọn>

  Đầu ra 2 và 3（OUT2 và 3）　※Có thể chỉ định Điều khiển, Cảnh báo nhiệt độ, HBA (Báo động ngắt bộ gia nhiệt) hoặc LBA (Báo động ngắt vòng điều khiển).

  1）Đầu ra tiếp điểm rơle (A): OUT2 của RZ400　1a tiếp điểm　※Sử dụng rơle có độ bền cao

  2）Đầu ra tiếp điểm rơle (B): OUT2/3 của RZ100, 　OUT3 của RZ400: tiếp điểm 1a

  3）Xung điện áp cho điều khiển SSR: 0/12V dc

  4）Dòng điện ra : 0 đến 20mA, 4 đến 20mA dc

  Đầu vào CT cho Báo động ngắt máy sưởi: Tối đa. 2 điểm
  Chức năng giao tiếp: Phương thức giao tiếp RS-485

  <Thông Số Kỹ Thuật Chung>

  Điện áp nguồn (Đánh giá): 100 đến 240V ac
  Nhiệt độ môi trường: -10 đến +55°C
  Cân nặng:

  RZ100: Khoảng 115g
  RZ400: Khoảng 165g

  Tiêu chuẩn an toàn:

  UL: UL61010-1
  cUL: CAN/CSA-22.2 SỐ 61010-1
  Đánh dấu CE:

  Chỉ thị điện áp thấp (LVD)　EN61010-1
  Chỉ thị EMC　EN61326-1

  RCM: EN55011

Kích thước

Unit : mm

Models

RZ100 / RZ400

Quick start code

Model: RB series (RB100 / RB400 / RB500 / RB700 / RB900)

Loại bộ điều khiển này sử dụng MCU bên trong để tính toán PID và tiến hành điều khiển sao cho biến quá trình (giá trị đo được) khớp với giá trị mục tiêu (giá trị điểm đặt).
Trên bảng điều khiển phía trước, có các màn hình kỹ thuật số của các giá trị được đo và điểm đặt.
Điều khiển thực tế yêu cầu một cảm biến để lấy biến quá trình làm đầu vào và thiết bị đầu ra để điều khiển tải chẳng hạn như lò sưởi.
Bộ điều khiển kỹ thuật số có thể được gọi là bộ điều khiển kỹ thuật số/bộ điều khiển nhiệt độ.

Độ chính xác của phép đo: ± 0,2% giá trị hiển thị
Thời gian lấy mẫu: 0,25 giây.
Màn hình LCD 11 đoạn được hiển thị

Model: SA100

Loại bộ điều khiển này sử dụng MCU bên trong để tính toán PID và tiến hành điều khiển sao cho biến quá trình (giá trị đo được) khớp với giá trị mục tiêu (giá trị điểm đặt).
Trên bảng điều khiển phía trước, có các màn hình kỹ thuật số của các giá trị được đo và điểm đặt.
Điều khiển thực tế yêu cầu một cảm biến để lấy biến quá trình làm đầu vào và thiết bị đầu ra để điều khiển tải chẳng hạn như lò sưởi.
Bộ điều khiển kỹ thuật số có thể được gọi là bộ điều khiển kỹ thuật số/bộ điều khiển nhiệt độ.

• Độ chính xác của phép đo: ± 0,3% giá trị hiển thị
  Thời gian lấy mẫu: 0,5 giây.
  Kiểu lắp ray DIN (Cũng có thể lắp đặt trên bảng điều khiển)

TÍNH NĂNG

Bộ điều khiển nhiệt độ kiểu gắn ray DIN

Có thể cài đặt trên đường ray DIN bên trong tủ điều khiển. Ổ cắm đầu cuối có thể tháo rời để bảo trì dễ dàng.

Kiểm soát trạng thái phân biệt loại tự điều chỉnh

Các thông số PID được tự động điều chỉnh khi điều khiển được xác định là bị nhiễu

Chức năng tự động điều chỉnh cũng có sẵn

Hai đầu ra có thể được chỉ định cho đầu ra điều khiển, đầu ra cảnh báo hoặc đầu ra truyền lại tương tự

Thiết bị này có thể được sử dụng làm bộ điều khiển nhiệt độ, báo động hoặc thiết bị bảo vệ quá nhiệt tùy thuộc vào việc gán đầu ra.

Thông số kỹ thuật

• Số đầu vào: 1 điểm
  Loại đầu vào: ※Xem Mã phạm vi đầu vào để biết phạm vi đầu vào.
  1）Cặp nhiệt điện : K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII
  2）RTD: Pt100 hoặc JPt100
  3）Điện áp một chiều: 0 đến 5V dc, 1 đến 5V dc
  4）Dòng điện một chiều: 0 đến 20mA dc, 4 đến 20mA dc　※ Cần có điện trở bên ngoài 250Ω.
  Thời gian lấy mẫu: 0,5 giây.
  Độ chính xác của phép đo：±(0.3% giá trị hiển thị+1 chữ số)　※Tùy thuộc vào đầu vào và phạm vi.
  Đầu ra (OUT1) ※Được gán từ đầu ra điều khiển, đầu ra cảnh báo hoặc đầu ra truyền lại tương tự.
  1) Đầu ra tiếp điểm rơle: tiếp điểm 1a
  2) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc
  3) Đầu ra dòng điện một chiều: 0 đến 20mA, 4 đến 20mA dc

  <Thông số kỹ thuật cho chức năng tùy chọn>

  Đầu ra2（OUT2）※Được chỉ định từ đầu ra điều khiển hoặc đầu ra cảnh báo.
  1) Đầu ra tiếp điểm rơle: tiếp điểm 1a
  2) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc
  Đầu ra cảnh báo (tối đa 2 điểm): Cảnh báo nhiệt độ hoặc Cảnh báo ngắt vòng điều khiển
  Đầu vào tiếp điểm bên ngoài (tối đa 2 điểm): Chuyển đổi RUN/STOP hoặc chuyển đổi SV1/SV2
  Chức năng giao tiếp: Phương thức giao tiếp RS-485

  <Thông Số Kỹ Thuật Chung>

  Điện áp nguồn (Định mức): 100 đến 240V ac/24Vac/24Vdc
  Nhiệt độ môi trường: 0 đến 50°C
  trọng lượng: Khoảng 120g (không bao gồm ổ cắm)
  Tiêu chuẩn an toàn: UL UL61010-1

  CUL CAN/CSA-22.2 SỐ 61010-1

  Dấu CE: Chỉ thị điện áp thấp (LVD) EN61010-1

  Chỉ thị EMC EN61326-1

  RCM　EN55011

  Kích thước

Models

Model: SA200

• Độ chính xác của phép đo: ± 0,3% giá trị hiển thị
  Thời gian lấy mẫu: 0,5 giây./0,25 giây.
  màn hình LCD
  Kích thước 48×24mm (ngang dọc)

TÍNH NĂNG

Bộ điều khiển nhiệt độ nhỏ gọn có kích thước 48(W)×24(H)mm

• Bộ điều khiển kích thước nhỏ gọn có thể được gắn trên một không gian bảng điều khiển nhỏ
  Màn hình PV lớn dễ đọc trên bảng mặt trước nhỏ gọn

Kiểm soát trạng thái phân biệt loại tự điều chỉnh

• Các thông số PID được tự động điều chỉnh khi điều khiển được xác định là bị nhiễu
  Chức năng tự động chạy cũng có sẵn.

Chức năng kết nối (RS-485) khả dụng (Tùy chọn)

• Lên đến 31 bộ điều khiển có thể được kết nối nhiều điểm qua đường truyền thông RS-485.
  Giao thức truyền thông có thể được chọn từ tiêu chuẩn RKC hoặc giao thức MODBUS.

Chức năng đầu ra truyền lại tương tự có sẵn (Tùy chọn)

• Đầu ra 1 có thể được định cấu hình làm đầu ra truyền lại tương tự. Đầu ra 1 có thể được định cấu hình làm đầu ra truyền lại tương tự.

  Với chức năng này, giá trị đo được có thể được truyền lại dưới dạng tín hiệu dòng điện tương tự (4-20mA /0-20mA).

Hai loại màu sắc: đen hoặc trắng

• Hai loại màu sắc được cung cấp để phù hợp với máy.

Thông số kỹ thuật

• Số đầu vào: 1 điểm
  Loại đầu vào: *Xem Mã phạm vi đầu vào để biết phạm vi đầu vào.
  1）Cặp nhiệt điện : K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII
  2）RTD: Pt100 hoặc JPt100
  3）Điện áp một chiều: 0 đến 5V dc, 1 đến 5V dc
  4）Dòng điện một chiều: 0 đến 20mA dc, 4 đến 20mA dc　* Cần có điện trở bên ngoài 250Ω.
  Thời gian lấy mẫu: 0,5 giây. 0,25 giây (Có thể lựa chọn)
  Bộ lọc kỹ thuật số đầu vào: 1 đến 100 giây (TẮT khi 0 được đặt.)
  Độ chính xác của phép đo：±(0,3% giá trị hiển thị+1 chữ số)　*Tùy thuộc vào đầu vào và phạm vi.
  Đầu ra (OUT1)
  1) Đầu ra tiếp điểm rơle: tiếp điểm 1a
  2) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc
  3) Đầu ra dòng điện một chiều: 0 đến 20mA, 4 đến 20mA dc

  <Đặc Điểm Kỹ Thuật của Tùy Chọn>

  Đầu ra 2 (OUT2)
  1) Đầu ra tiếp điểm rơle: tiếp điểm 1a
  2) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc
  Đầu ra cảnh báo (tối đa 2 điểm): Cảnh báo nhiệt độ, Cảnh báo ngắt vòng điều khiển
  Đầu vào tiếp điểm bên ngoài (tối đa 2 điểm): RUN/STOP, SV1/SV2, Chuyển đổi nhả khóa báo động
  Đầu ra truyền lại tương tự：PV, DEV, SV, MV * Có thể lựa chọn
  Chức năng giao tiếp: Phương thức giao tiếp RS-485

  <Thông Số Kỹ Thuật Chung>

  Điện áp cung cấp (Định mức): 100 đến 240Vac/ 24Vac/ 24Vdc
  Nhiệt độ môi trường: -10 đến +55°C
  Trọng lượng: Approx.110g
  Tiêu chuẩn an toàn:

  UL: UL61010-1
  cUL: CAN/CSA-22.2 SỐ 61010-1
  Đánh dấu CE:

  LVD: EN61010-1

  EMC: EN61326-1

  RoHS: ENIEC 63000

  RCM: EN55011

  Đánh dấu UKCA:

  An toàn điện: EN61010-1
  EMC: EN61326-1
  RoHS: ENIEC 63000

Kích thước

Models

Model: CB Series (CB100/CB400/CB500/CB700/CB900)

Loại bộ điều khiển này sử dụng MCU bên trong để tính toán PID và tiến hành điều khiển sao cho biến quá trình (giá trị đo được) khớp với giá trị mục tiêu (giá trị điểm đặt).
Trên bảng điều khiển phía trước, có các màn hình kỹ thuật số của các giá trị được đo và điểm đặt.
Điều khiển thực tế yêu cầu một cảm biến để lấy biến quá trình làm đầu vào và thiết bị đầu ra để điều khiển tải chẳng hạn như lò sưởi.
Bộ điều khiển kỹ thuật số có thể được gọi là bộ điều khiển kỹ thuật số/bộ điều khiển nhiệt độ.

Độ chính xác của phép đo: ± 0,3% giá trị hiển thị
Thời gian lấy mẫu: 0,5 giây.

TÍNH NĂNG

Kiểm soát trạng thái phân biệt loại tự điều chỉnh

Các thông số PID được tự động điều chỉnh khi điều khiển được xác định là bị nhiễu

Chức năng tự động chạy cũng có sẵn.

Dễ dàng gắn chặt

Chức năng kết nối (RS-485) khả dụng (Tùy chọn)

Lên đến 31 bộ điều khiển có thể được kết nối nhiều điểm qua đường truyền thông RS-485.

Giao thức truyền thông có thể được chọn từ tiêu chuẩn RKC hoặc giao thức MODBUS.

Thông số kỹ thuật

• Số đầu vào: 1 điểm
  Loại đầu vào: ※Xem Mã phạm vi đầu vào để biết phạm vi đầu vào.

  1）Cặp nhiệt điện : K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII

  2）RTD: Pt100 hoặc JPt100

  3）Điện áp một chiều: 0 đến 5V dc, 1 đến 5V dc

  4）Dòng điện một chiều: 0 đến 20mA dc, 4 đến 20mA dc　※ Cần có điện trở bên ngoài 250Ω.

  Thời gian lấy mẫu: 0,5 giây.
  Độ chính xác của phép đo：±(0.3% giá trị hiển thị+1 chữ số)　※Tùy thuộc vào đầu vào và phạm vi.
  Đầu ra (OUT1)

  1) Đầu ra tiếp điểm rơle: tiếp điểm 1a

  2) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc

  3) Đầu ra dòng điện một chiều: 0 đến 20mA, 4 đến 20mA dc

  4) Đầu ra triac trigger: Phương pháp trigger – Zero cross method

  Đầu ra 2 (OUT2) ※Đầu ra làm mát để điều khiển nhiệt/làm mát

  1) Đầu ra tiếp điểm rơle: tiếp điểm 1a

  2) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc

  3) Đầu ra dòng điện DC: 4 đến 20mA dc

  Đầu ra cảnh báo (tối đa 2 điểm): Cảnh báo nhiệt độ, Cảnh báo ngắt bộ gia nhiệt và Cảnh báo ngắt vòng điều khiển
  Đầu vào CT cho cảnh báo đứt bộ gia nhiệt (tối đa 1 điểm)
  Chức năng truyền thông: Giao diện truyền thông RS-485
  Điện áp nguồn (Định mức): 100 đến 240Vac/24Vac/24Vdc
  Nhiệt độ môi trường: 0 đến 50°C
  Cân nặng:

  CB100　Xấp xỉ. 170g

  CB400　Xấp xỉ. 250g

  CB500　Xấp xỉ. 250g

  CB700　Xấp xỉ. 290g

  CB900　Xấp xỉ. 340g

  Tiêu chuẩn an toàn:　UL UL61010-1

  CUL CAN/CSA-22.2 SỐ 61010-1

  Dấu CE: Chỉ thị điện áp thấp (LVD)EN61010-1

  Chỉ thị EMC　EN61326-1

Kích thước

Models

Model: CB103 / CB403 / CB903

Loại bộ điều khiển này sử dụng MCU bên trong để tính toán PID và tiến hành điều khiển sao cho biến quá trình (giá trị đo được) khớp với giá trị mục tiêu (giá trị điểm đặt).
Trên bảng điều khiển phía trước, có các màn hình kỹ thuật số của các giá trị được đo và điểm đặt.
Điều khiển thực tế yêu cầu một cảm biến để lấy biến quá trình làm đầu vào và thiết bị đầu ra để điều khiển tải chẳng hạn như lò sưởi.
Bộ điều khiển kỹ thuật số có thể được gọi là bộ điều khiển kỹ thuật số/bộ điều khiển nhiệt độ.

Độ chính xác của phép đo: ± 0,3% giá trị hiển thị
Thời gian lấy mẫu: 0,5 giây.
Đầu ra tương tự và đầu vào tiếp điểm bên ngoài được thêm vào dòng CB.

TÍNH NĂNG

Đầu ra tương tự và đầu vào tiếp điểm bên ngoài được thêm vào dòng CB

Đầu ra tương tự và đầu vào kỹ thuật số có sẵn.

Kiểm soát trạng thái phân biệt loại tự điều chỉnh

Các thông số PID được tự động điều chỉnh khi điều khiển được xác định là bị nhiễu

Chức năng Autotuning cũng có sẵn.

Dễ dàng gắn chặt

Gắn kết gần đã được thực hiện để sử dụng hiệu quả không gian bảng điều khiển.

Thông số kỹ thuật

• Số đầu vào: 1 điểm
  Loại đầu vào: ※Xem Mã phạm vi đầu vào để biết phạm vi đầu vào.
  1) Cặp nhiệt điện : K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII
  2) RTD: Pt100 hoặc JPt100
  3) Điện áp một chiều: 0 đến 5V dc, 1 đến 5V dc
  4) Dòng điện một chiều: 0 đến 20mA dc, 4 đến 20mA dc　※ Cần có điện trở bên ngoài 250Ω.
  Thời gian lấy mẫu: 0,5 giây.
  Độ chính xác của phép đo：±(0.3% giá trị hiển thị+1 chữ số)　※Tùy thuộc vào đầu vào và phạm vi.
  Đầu ra (OUT1)
  1) Đầu ra tiếp điểm rơle: tiếp điểm 1a
  2) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc
  3) Đầu ra hiện tại: 4 đến 20mA dc
  4) Đầu ra triac trigger: Phương pháp trigger – Zero cross method
  Đầu ra cảnh báo (tối đa 2 điểm): Cảnh báo nhiệt độ, Cảnh báo ngắt bộ gia nhiệt và Cảnh báo ngắt vòng điều khiển
  Ngõ ra phụ trợ: Ngõ ra cảnh báo nhiệt độ, Ngõ ra tiếp điểm rơle
  Đầu ra tương tự: 0 đến 20mA dc, 4 đến 20mA dc
  ※Có thể chọn loại đầu ra từ PV, SV, độ lệch hoặc MV
  Đầu vào tiếp điểm bên ngoài: Chuyển đổi RUN/STOP hoặc chuyển đổi SV1/SV2
  Đầu vào CT cho cảnh báo đứt bộ gia nhiệt (tối đa 1 điểm)
  Điện áp nguồn (Định mức): 100 đến 240Vac / 24Vac / 24Vdc
  Nhiệt độ môi trường: 0 đến 50°C
  Cân nặng:

  CB103　Xấp xỉ 170g

  CB403　Xấp xỉ 250g

  CB903　Xấp xỉ 340g

  Tiêu chuẩn an toàn:　UL UL61010-1

  CUL CAN/CSA-22.2 SỐ 61010-1

  Dấu CE: Chỉ thị điện áp thấp (LVD) EN61010-1

  Chỉ thị EMC EN61326-1

Kích thước

CB103

CB403

CB903

Models

Model: REX-C100/REX-C400/REX-C410/REX-C700/REX-C900

Loại bộ điều khiển này sử dụng MCU bên trong để tính toán PID và tiến hành điều khiển sao cho biến quá trình (giá trị đo được) khớp với giá trị mục tiêu (giá trị điểm đặt).
Trên bảng điều khiển phía trước, có các màn hình kỹ thuật số của các giá trị được đo và điểm đặt.
Điều khiển thực tế yêu cầu một cảm biến để lấy biến quá trình làm đầu vào và thiết bị đầu ra để điều khiển tải chẳng hạn như lò sưởi.
Bộ điều khiển kỹ thuật số có thể được gọi là bộ điều khiển kỹ thuật số/bộ điều khiển nhiệt độ.

Độ chính xác của phép đo: ± 0,5% giá trị hiển thị
Thời gian lấy mẫu: 0,5 giây.

Model: SB1

• Độ chính xác của phép đo: ± 0,3% giá trị hiển thị
  Thời gian lấy mẫu: 0,5 giây.
  Có thể kết hợp tối đa 7A SSR
  Phương pháp lắp đặt: Lắp đặt đường ray DIN, treo ống hoặc quấn ống
  Giao tiếp bộ tải có sẵn

TÍNH NĂNG

Có thể kết hợp với 7A SSR

Thiết bị này có thể kết hợp SSR 7A và hoạt động như một bộ điều khiển nhiệt độ khi nó được kết nối với nguồn điện, bộ gia nhiệt và cảm biến nhiệt độ.

Có thể cài đặt trong không gian trống hoặc trên đường ống

Phương pháp lắp đặt có thể được chọn từ kiểu lắp thanh ray DIN, kiểu treo ống hoặc kiểu quấn ống.

Lưu ý an toàn

<Ngắt nguồn điện tải + Cầu chì tích hợp>

Nguồn cung cấp cho tải bên trong bị cắt bằng cách sử dụng rơle bên trong tại thời điểm báo động đứt vòng lặp (LBA) hoặc FAIL.

Một cầu chì được tích hợp để hoạt động trong trường hợp đoản mạch tải.

Hoạt động liên kết để tiết kiệm năng lượng

<Chức năng triệt tiêu dòng điện cực đại (SB Link)>

Hoạt động liên kết (tối đa bốn phần) có sẵn để tránh bật máy sưởi đồng thời. Dòng điện cực đại có thể bị triệt tiêu.

Nhiều cách kết nối

Cổng giao tiếp bộ nạp có sẵn.

Có sẵn phần mềm quản lý dữ liệu cấu hình (PROTEM2).

Thông số kỹ thuật

• Số đầu vào: 1 điểm
  Loại đầu vào: Cặp nhiệt điện: K, J0 đến 800°C,
  RTD Pt100, JPt100　0 đến 400°C
  Thời gian lấy mẫu: 0,25 giây.
  Độ chính xác của phép đo：±(0.3% giá trị hiển thị+1 chữ số)　※Tùy thuộc vào đầu vào và phạm vi.
  Đầu ra: Đầu ra Triac (đầu ra SSR): Đầu ra Triac (SSR), phương pháp chéo không, dòng tải cho phép 7A.Đầu ra sự kiện: Tiếp điểm rơle, tiếp điểm 1a
  Chức năng sự kiện (tối đa 2 điểm): Chức năng LBA
  Đầu vào kỹ thuật số (1 điểm): Có thể lựa chọn từ chuyển đổi SV1/SV2, chuyển đổi DỪNG/CHẠY, chuyển đổi MAN/AUTO hoặc nhả Khóa động
  Chức năng giao tiếp: Phương thức giao tiếp RS-485
  ※Chọn một từ chức năng Giao tiếp và Đầu vào kỹ thuật số.

  <Thông Số Kỹ Thuật Chung>

  Điện áp nguồn: 100 đến 240V ac
  Nhiệt độ môi trường: -10 đến 60°C
  Trọng lượng: Approx.130g
  Tiêu chuẩn an toàn:UL　UL61010-1

  cUL　CAN/CSA-22.2 SỐ 61010-1
  Dấu CE: Chỉ thị điện áp thấp (LVD)　EN61010-1

  Chỉ thị EMC　EN61326-1

Kích thước

Models

Model: SRZ

• Độ chính xác của phép đo: ± 0,2% giá trị hiển thị
  Thời gian lấy mẫu: 0,25 giây.
  Điều khiển 4 kênh trên mỗi mô-đun
  Cổng giao tiếp bộ nạp phía trước
  Mô-đun đầu vào/đầu ra kỹ thuật số và đầu vào CT
  Bộ chuyển đổi truyền thông của các giao tiếp bus trường khác nhau có thể được kết nối.

TÍNH NĂNG

Bốn bộ điều khiển nhiệt độ được tập trung vào một mô-đun nhỏ gọn.

Một mô-đun nhỏ gọn cho phép điều khiển 4 kênh. (2 kênh cho mỗi loại điều khiển nhiệt/mát)

Có thể kết nối tối đa 16 (tối đa 64 kênh) mô-đun điều khiển nhiệt độ (Z-TIO).

Nhiều mô-đun chuyên dụng có sẵn

Z-TIO: Mô-đun điều khiển nhiệt độ :
Mô-đun điều khiển nhiệt độ/quá trình

Z-DIO: Mô-đun đầu vào/đầu ra kỹ thuật số :
Các mô-đun có thể xử lý chuyển đổi chế độ và đầu ra sự kiện.

Z-COM: Mô-đun giao tiếp mở rộng :
Mô-đun được sử dụng để quản lý dữ liệu khi mô-đun chuyển đổi truyền thông được kết nối.

Z-CT: Mô-đun đầu vào CT :
Các mô-đun xử lý đầu vào CT cho báo động ngắt bộ gia nhiệt, giám sát nhiều CT và báo động quá dòng.

Đã kết nối với mạng bus khác nhau (Bộ chuyển đổi kết nối)

Kết nối với mạng Ethernet (MODBUS/TCP, EtherCAT, PROFINET)

Chúng tôi cũng có thể cung cấp các bộ chuyển đổi giao tiếp có thể xử lý kết nối với CC-Link, DeviceNet, PROFIBUS và MECHATROLINK.

Kết nối

Tất cả các mô-đun đều được trang bị cổng giao tiếp bộ tải phía trước để dễ bảo trì.

Có sẵn phần mềm quản lý dữ liệu cấu hình (PROTEM2).

Một hệ thống sử dụng HMI và PLC có thể được xây dựng

Việc vận hành và giám sát hệ thống điều khiển đa vòng có thể được tập trung trên HMI để dễ dàng quản lý hệ thống.

Có thể hỗ trợ xây dựng hệ thống hoàn chỉnh bao gồm cả PLC.

Thông số kỹ thuật

Mô đun điều khiển nhiệt độ (Z-TIO)

Số đầu vào: 4 điểm hoặc 2 điểm
Loại ngõ vào ※Xem Mã phạm vi ngõ vào để biết phạm vi ngõ vào.
1) Cặp nhiệt điện: K, J, R, S, B, E, N, T, W5Re26/W26Re, PLII
2) RTD: Pt100, JPt100 (hệ thống 3 dây)
3) Điện áp DC (Thấp): 0 đến 10mV, 0 đến 100mV, 0 đến 1V
4) Dòng điện một chiều: 0 đến 20mA, 4 đến 20mA
5) Điện áp DC (Cao): 0 đến 5V, 1 đến 5V, 0 đến 10V
Thời gian lấy mẫu: 0,25 giây.
Độ chính xác của phép đo: ±(0.2% giá trị hiển thị+1 chữ số ※Phụ thuộc vào đầu vào và phạm vi.
Đầu ra 1 và 2 (OUT1, 2)
1) Đầu ra tiếp điểm rơle: tiếp điểm 1a
2) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc
3) Đầu ra dòng điện một chiều: 0 đến 20mA, 4 đến 20mA dc
4) Đầu ra điện áp DC: 0 đến 5V, 1 đến 5V, 0 đến 10V
5) Đầu ra SSR (Triac): Đầu ra: Định mức hiện tại: 0,5A
6) Đầu ra bộ thu hở: Loại chìm
Chức năng sự kiện (cảnh báo): Tối đa 4 điểm ※Có chức năng LBA
Chức năng giao tiếp: RS-485
Các chức năng tùy chọn: Chức năng phân phối đầu ra, Chức năng MEET đẹp, Chức năng tăng nhiệt độ tự động, Chức năng triệt tiêu dòng điện đỉnh
Chức năng chính-phụ, chức năng lựa chọn SV (SV từ xa, Cài đặt tỷ lệ, Điều khiển theo tầng)

Đầu vào CT cho cảnh báo đứt bộ gia nhiệt (Tối đa 4 điểm) ※Có thể được sử dụng cho đầu ra tỷ lệ thời gian và đầu ra liên tục.

Đặc điểm kỹ thuật chung

Điện áp nguồn (Đánh giá): 24V dc
Nhiệt độ môi trường: -10 đến 55°C
Cân nặng:

Loại thiết bị đầu cuối trục vít: Khoảng 160g

Loại đầu nối: Khoảng 140g

Tiêu chuẩn an toàn: UL　UL61010-1

CUL CAN/CSA-22.2 SỐ 61010-1

Dấu CE: Chỉ thị điện áp thấp (LVD)　EN61010-1

Chỉ thị EMC　EN61326-1

RCM　EN55011

Mô-đun Đầu vào/Đầu ra Kỹ thuật số (Z-DIO)

Đầu vào kỹ thuật số:　※Xem bảng gán đầu vào cho kiểu máy
Số đầu vào: 0 hoặc 8 điểm
Phương thức nhập: Đầu vào tiếp điểm điện áp, Loại chìm
Đầu ra kỹ thuật số:　※Xem bảng gán đầu vào
Số đầu ra: 0 hoặc 8 điểm
Loại đầu ra: 1) Đầu ra tiếp điểm rơle, tiếp điểm 1a
2) Đầu ra bộ thu hở, loại chìm
Chức năng giao tiếp: RS-485

<Thông Số Kỹ Thuật Chung>

Điện áp nguồn (Đánh giá): 24V dc
Nhiệt độ môi trường: -10 đến 55°C
Trọng lượng: Loại đầu vít: Khoảng 150g
Loại đầu nối: Khoảng 130g
Tiêu chuẩn an toàn:UL　UL61010-1

cUL　CAN/CSA-22.2 SỐ 61010-1
Dấu CE: Chỉ thị điện áp thấp (LVD)　EN61010-1

Chỉ thị EMC　EN61326-1

RCM　EN55011

Mô-đun đầu vào máy biến dòng (Z-CT)

Số lượng đầu vào: 12 điểm
Loại đầu vào : CTL-6-P-Z (cho 10A), CTL-6-P-N (cho 30A), CTL-12-S56-10L-N (cho 100A)
Số cảnh báo ngắt lò sưởi: 12 điểm (1 điểm cho mỗi đầu vào CT)
※Với chức năng cảnh báo ngắt Heater và chức năng cài đặt tự động của cảnh báo quá dòng
Chức năng giao tiếp: RS-485

<Thông Số Kỹ Thuật Chung>

Điện áp nguồn (Đánh giá): 24V dc
Nhiệt độ môi trường cho phép: -10 đến 55°C
Trọng lượng: Loại đầu vít: Xấp xỉ 160g　　Loại đầu nối: Xấp xỉ 140g
Tiêu chuẩn an toàn:UL　UL61010-1

cUL　CAN/CSA-22.2 No.61010-1
Dấu CE: Chỉ thị điện áp thấp (LVD)　EN61010-1

Chỉ thị EMC　EN61326-1

RCM EN55011

※Thận trọng khi sử dụng Z-TIO-C/D và Z-COM với Z-CT
Mô-đun Z-CT không khả dụng cho giao tiếp PLC của Z-TIO-C/D. Giao tiếp máy chủ là cần thiết để xác minh dữ liệu.
Khi sử dụng Z-COM với giao tiếp PLC, dữ liệu giao tiếp trên Z-CT cần được chỉ định.

※Chức năng cảnh báo quá dòng của mô-đun Z-CT
Trạng thái Cảnh báo quá dòng của mô-đun Z-CT KHÔNG được xuất ra từ mô-đun Z-DIO. Nó chỉ có thể được kiểm tra thông qua giao tiếp.

Mô-đun giao tiếp mở rộng (Z-COM)

Số lượng mô-đun kết nối: 16 mô-đun trở xuống trong trường hợp cùng chức năng, Tổng cộng 31 mô-đun trở xuống.
Giao tiếp chuẩn RKC: RS-485/RS-422A
Truyền thông MODBUS: RS-485/RS-422A
Giao tiếp PLC (MAPMAN): RS-485/ RS-422A
Các mô hình được hỗ trợ
1) Mitsubishi Electric, dòng AnA/QnA/Q
Các lệnh phổ biến AnA/AnUCPU (QR/Q)
(0401/1401) (chỉ đăng ký ZR)
Sê-ri A / sê-ri FX2N / FX2NC
Các lệnh chung của ACPU (QR/QW)
2) Sê-ri OMRON SYSMAC
Lệnh chế độ C (RD / WD)
Số lượng kết nối tối đa: 4 module

<Thông Số Kỹ Thuật Chung>

Điện áp nguồn (Đánh giá): 24V dc
Nhiệt độ môi trường cho phép: -10 đến 55°C
Trọng lượng: Approx.110g
Tiêu chuẩn an toàn:UL　UL61010-1

CUL CAN/CSA-22.2 SỐ 61010-1

Dấu CE: Chỉ thị điện áp thấp (LVD)　EN61010-1

Chỉ thị EMC　EN61326-1

RCM EN55011

Kích thước

Models

Model: GZ Series (GZ400 / GZ900)

Model: HA930

• Độ chính xác của phép đo: ± 0,1% giá trị được hiển thị
  Thời gian lấy mẫu: 0,025 giây.
  Có thể kết nối cảm biến áp suất nóng chảy loại máy đo sức căng
  Kiểm soát áp suất và nhiệt độ có thể được thực hiện trên một bộ điều khiển duy nhất

TÍNH NĂNG

Cảm biến áp suất nóng chảy loại máy đo sức căng có thể được kết nối trực tiếp

Cảm biến áp suất nóng chảy của chúng tôi có thể được kết nối trực tiếp để kiểm soát áp suất.

Thời gian lấy mẫu nhanh 0,025 giây

Kiểm soát phản hồi với thời gian lấy mẫu 0,025 giây cho phép kiểm soát quá trình thay đổi nhanh. nPID và các tham số khác có thể được đặt theo đơn vị 1/100 giây

Kiểm soát áp suất và nhiệt độ có thể được thực hiện trên một bộ điều khiển duy nhất

Có thể điều khiển 2 kênh trên một thiết bị

Phím điều chỉnh trực tiếp

Chuyển đổi giữa Tự động/Thủ công, Từ xa/Cục bộ, Chạy/Dừng nhanh chóng bằng cách sử dụng các phím truy cập trực tiếp.
※Các phím truy cập trực tiếp có thể bị vô hiệu hóa để tránh thao tác phím ngẫu nhiên.

Thông số kỹ thuật

• Số lượng đầu vào: (Tối đa) 2 điểm　※IN2 (đầu vào thứ 2) có thể được sử dụng làm đầu vào REMOTE.
  Loại ngõ vào1) Nhóm đầu vào áp suất (dành cho cảm biến loại đo sức căng) *Chỉ trên đầu vào 1
  2) Nhóm đầu vào Nhiệt độ/Dòng điện/Điện áp thấp

  Cặp nhiệt điện: K, J, T, S, R, E, B, N, W5Re/W26Re, PLII
  RTD: Pt100, JPt100　*Chỉ trên đầu vào 2
  Điện áp DC (Thấp): 0 đến 10mV, 0 đến 100mV, 0 đến 1V *Có sẵn trên cả hai đầu vào
  -10 đến +10mV, -100 đến +100mV　*Có sẵn trên cả hai đầu vào
  Đầu vào dòng điện một chiều: 0 đến 20mA, 4 đến 20mA *Có sẵn trên cả hai đầu vào

  3) Nhóm đầu vào điện áp cao

  Điện áp DC (Cao): 0 đến 5V, 1 đến 5V, 0 đến 10V *Có sẵn trên cả hai đầu vào
  -1 đến +1V, -5 đến +5V, -10 đến +10V * Có sẵn trên cả hai đầu vào

  Thời gian lấy mẫu: 0,025 giây.
  Độ chính xác của phép đo: Áp suất đầu vào: ±(0,1% nhịp)
  Nhóm đầu vào Nhiệt độ/Dòng điện/Điện áp (Thấp); ±(0.1% giá trị hiển thị+1 chữ số) ※Phụ thuộc vào đầu vào và phạm vi.
  Đầu ra chính (OUT1, 2, 3)
  ※OUT1, 2: Ngõ ra điều khiển hoặc ngõ ra truyền lại analog (tùy chọn)
  ※OUT3: Đầu ra sự kiện (tùy chọn) hoặc đầu ra truyền lại tương tự (tùy chọn)

  1) Đầu ra tiếp điểm rơle: tiếp điểm 1a
  2) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc
  3) Đầu ra dòng điện một chiều: 0 đến 20mA, 4 đến 20mA dc
  4) Đầu ra điện áp DC: 0 đến 5V, 1 đến 5V, 0 đến 10V
  5) Đầu ra SSR (Triac): Định mức hiện tại: 0,4A

  Đầu ra phụ trợ (OUT4, 5): Đầu ra tiếp điểm rơle : Tiếp điểm 1a
  Chức năng sự kiện (báo động): Max. 4 điểm
  Đầu vào CT cho cảnh báo đứt bộ gia nhiệt (Tối đa 2 điểm)
  Đầu ra truyền lại tương tự (Tối đa 3 điểm)
  Đầu vào từ xa không cách ly: ※Không thể lựa chọn trong trường hợp đầu vào 2 kênh

  1) Đầu ra điện áp DC (Thấp)
  2) Đầu ra điện áp DC (Cao): 0 đến 5V, 1 đến 5V, 0 đến 10V
  3) Đầu ra dòng điện một chiều: 0 đến 20mA, 4 đến 20mA

  Đầu vào kỹ thuật số: Tối đa 7 điểm ※Có thể chọn chức năng từ Lựa chọn logic đầu vào sự kiện
  Chức năng giao tiếp: RS-485/RS-422A/RS-232C/CC-Link
  Nguồn cấp dữ liệu đầu vào
  Đầu vào điện trở phản hồi (FBR): 135Ω theo tiêu chuẩn

  <Thông Số Kỹ Thuật Chung>

  Điện áp nguồn (Định mức): 100 đến 240V ac/24Vac/24Vdc
  Nhiệt độ môi trường: -10 đến 50°C
  Trọng lượng: Approx.460g
  Tiêu chuẩn an toàn:　UL UL61010-1

  CUL CAN/CSA-22.2 SỐ 61010-1

  Dấu CE: Chỉ thị điện áp thấp (LVD) EN61010-1

  Chỉ thị EMC: EN61326-1

  RCM: EN55011

Kích thước

Models

Model: SR Mini HG SYSTEM

• Độ chính xác của phép đo: ±0,3% nhịp (kiểu chuẩn), ±0,1% nhịp (kiểu chính xác)
  Thời gian lấy mẫu: 0,5 giây. (kiểu chuẩn), 0,1 giây (kiểu chính xác)
  Nhiều lựa chọn mô-đun như đầu vào/đầu ra kỹ thuật số, đầu vào/đầu ra tương tự, đầu vào CT và đầu vào nhiệt độ.

TÍNH NĂNG

Điều khiển nhiệt độ tối đa 320 kênh

Có thể kết nối tối đa 10 mô-đun với một mô-đun Nguồn/CPU. Việc sử dụng các mô-đun điều khiển nhiệt độ (2 kênh trên mỗi mô-đun) cho phép điều khiển nhiệt độ lên đến 20 kênh.

Kết nối các mô-đun trong kết nối nhiều điểm cho phép kết nối tối đa 16 thiết bị, do đó có thể thiết lập hệ thống kiểm soát nhiệt độ tối đa 320 kênh.

Nhiều lựa chọn mô-đun chức năng

Điều khiển nhiệt độ/Điều khiển quá trình, I/O kỹ thuật số, I/O tương tự, v.v.

Có sẵn mô hình chính xác (thời gian lấy mẫu 0,1 giây, độ chính xác 0,1%) và mô-đun điều khiển nhiệt độ đặc biệt (hiển thị 0,01°C).

Thông số kỹ thuật

Danh sách modun

Mô-đun nguồn/CPU
Mô-đun này cung cấp năng lượng cho các mô-đun được kết nối, thực hiện quản lý dữ liệu và cung cấp giao diện cho máy tính chủ. Mỗi đơn vị điều khiển yêu cầu một trong các mô-đun này.
Mô-đun điều khiển
<Các mô-đun điều khiển nhiệt độ>
Đây là một mô-đun để kiểm soát nhiệt độ. Loại đầu vào có thể lựa chọn từ cặp nhiệt điện hoặc RTD, một hoặc hai đầu vào.

<Các mô-đun điều khiển nhiệt độ loại chính xác>
Đây là mô-đun điều khiển nhiệt độ với độ chính xác đo là 0,1%.
Loại đầu vào có thể lựa chọn từ cặp nhiệt điện hoặc RTD, một hoặc hai đầu vào.
(Chỉ có thể chọn đầu vào RTD cho loại hai đầu vào và độ chính xác là 0,2%)

<Mô-đun điều khiển đầu vào điện áp/dòng điện>
Đây là mô-đun điều khiển chính xác chấp nhận đầu vào điện áp DC hoặc dòng điện DC.
Do có nhiều lựa chọn loại đầu vào và lấy mẫu 0,1 giây, mô-đun này có thể được sử dụng trong nhiệt độ và các ứng dụng quy trình khác.
(Một mô-đun có hai đầu vào có thời gian lấy mẫu là 0,2 giây)

Mô-đun đầu vào/đầu ra tương tự
<Mô-đun đầu vào tương tự>
Mô-đun này có thể được sử dụng làm màn hình của dây chuyền sản xuất bằng cách nhận tín hiệu tương tự từ dây chuyền sản xuất.
Độ chính xác là 0,1% F.S với thời gian lấy mẫu là 0,1 giây (loại 2 đầu vào, có cách ly giữa các đầu vào hoặc loại 4 đầu vào không cách ly giữa các đầu vào)
Hai báo động được cung cấp theo tiêu chuẩn.

<Mô-đun đầu ra tương tự>
Mô-đun này được sử dụng để cung cấp tín hiệu tương tự của các giá trị đo được hoặc giá trị cài đặt.
Mô-đun này có thể được sử dụng để ghi lại trạng thái hoạt động của bộ điều khiển bằng cách kết nối nó với bộ ghi.

<Mô-đun đầu vào nhiệt độ>
Mô-đun này sử dụng cặp nhiệt điện hoặc RTD làm đầu vào và có thể được sử dụng làm bộ theo dõi nhiệt độ.
Hai báo động được cung cấp theo tiêu chuẩn. Mô-đun loại chính xác cũng có sẵn.

Mô-đun đầu vào/đầu ra kỹ thuật số
<Mô-đun đầu vào kỹ thuật số>
Mô-đun này có thể sử dụng các tín hiệu bên ngoài (ví dụ: tín hiệu từ PLC) để chuyển đổi điều kiện hoạt động của thiết bị điều khiển. Ứng dụng bao gồm chuyển vùng bộ nhớ và khởi động/dừng hoạt động.

<Mô-đun đầu vào kỹ thuật số (đầu vào sự kiện)>
Mô-đun này cho phép logic đầu vào theo đơn vị bốn điểm và cung cấp đầu ra lên đến 8 loại kết quả logic thông qua giao tiếp hoặc thông qua mô-đun đầu ra sự kiện.

<Mô-đun đầu ra kỹ thuật số>
Mô-đun này cung cấp các cảnh báo khác nhau một cách độc lập theo kênh.

Mô-đun đầu vào máy biến dòng (CT)
Mô-đun này nhận tín hiệu từ CT. Mô-đun này được sử dụng kết hợp với các mô-đun điều khiển nhiệt độ để cung cấp cảnh báo ngắt lò sưởi. Mô-đun này có thể được sử dụng cho cả ứng dụng một pha và ba pha.

Kích thước

Power/CPU module

H-TIO/TI/CT/AI/AO/DI/DO

※ Exept H-TIO-D

H-TIO-D

Model: REX-F9000

• Độ chính xác của phép đo: ± 0,05 ° C
  Thời gian lấy mẫu: 0,1 giây.
  Phạm vi đo: 0,000 đến 50,000°C (Độ phân giải: 0,001°C)
  Ổn định kiểm soát tuyệt vời thông qua PFF (Power feedforward)

TÍNH NĂNG

Bộ điều khiển chính xác cao với độ phân giải siêu cao 1/1000°C

Dải đo 0,000 đến 50,000°C với độ phân giải cao 0,001°C

Độ chính xác cao ± 0,05 ° C

Ổn định kiểm soát tuyệt vời thông qua PFF

Biến động điện áp của đối tượng được điều khiển được phát hiện và điều khiển chuyển tiếp được thực hiện để nhận ra sự ổn định điều khiển tuyệt vời.

Thông số kỹ thuật

• Số đầu vào: 2 điểm
  Loại đầu vào: RTD Pt100, JPt100 (Khuyến nghị loại A), hệ thống 3 dây và 4 dây. Điện trở dây dẫn đầu vào cho phép: 0,04°C/Ω trở xuống ※trong phạm vi 10Ω mỗi dây dẫn
  Phạm vi đầu vào: 0,000 đến 50,000°C
  Thời gian lấy mẫu: 0,1 giây.
  Độ chính xác của phép đo： ± 0,05°C (ở nhiệt độ môi trường 23 ± 5°C)
  kiểm soát đầu ra
  1) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc
  2) Đầu ra hiện tại: 4 đến 20mA dc (Độ phân giải đầu ra: 13 bit trở lên)
  Đầu vào tiếp điểm bên ngoài: Chuyển mạch RUN/STOP ※phổ biến cho tất cả các kênh
  Giao tiếp: RS-485Đặc điểm kỹ thuật của Tùy chọn

  Đầu ra tương tự: 0 đến 5V, 1 đến 5V, 0 đến 20mA, 4 đến 20mA
  ※Độ phân giải đầu ra: 13 bit trở lên

  Điện áp nguồn (Định mức): 100 đến 240Vac/24ac/24Vdc
  Nhiệt độ môi trường: 0 đến 50°C
  Trọng lượng: Approx.530g
  Tiêu chuẩn an toàn: UL UL61010-1

  CUL CAN/CSA-22.2 SỐ 61010-1

  Dấu CE: Chỉ thị điện áp thấp (LVD) EN61010-1

  Chỉ thị EMC EN61326-1

Kích thước

Models

• Được cung cấp chức năng MAPMAN cho phép lập trình kết nối ít hơn với PLC.
  Độ chính xác của phép đo: ±0,3% nhịp (kiểu chuẩn), ±0,1% nhịp (kiểu chính xác)
  Thời gian lấy mẫu: 0,5 giây. (kiểu chuẩn), 0,1 giây (kiểu chính xác)
  Nhiều lựa chọn mô-đun như đầu vào/đầu ra kỹ thuật số, đầu vào/đầu ra tương tự, đầu vào CT và đầu vào nhiệt độ.

TÍNH NĂNG

Có thể kết nối với thiết bị của nhiều nhà sản xuất

Lập trình kết nối ít hơn với PLC từ các nhà sản xuất khác nhau có sẵn.

※Khả dụng khi H-PCP-J được kết nối.

※ Các PLC được hỗ trợ:

Dòng MELSEC của Mitsubishi Electric
Sản phẩm Omron SYSMAC

Dòng JW sắc nét

Cổng giao tiếp mà thiết bị hiển thị có thể được kết nối cũng có thể được sử dụng đồng thời.

Chức năng tỷ lệ đầu ra khả dụng (trên mô-đun đầu ra kỹ thuật số H-DO-G-D)

Giá trị đầu ra được thao tác của kênh chính (H-TIO-[]) được nhân với tỷ lệ đầu ra (tốc độ) của kênh phụ (H-DO-G) và được cung cấp dưới dạng đầu ra được thao tác.

Điều khiển tốc độ động cơ (Module điều khiển tốc độ H-SIO-A)

Mô-đun này nhận đầu vào xung từ bộ mã hóa vòng quay để điều khiển tốc độ động cơ.

Thông số kỹ thuật

Tham khảo “SYSTEM SR Mini HG” để biết cấu hình.

Mô-đun H-PCP-J

Chức năng cơ bản
Quản lý dữ liệu: Dữ liệu vận hành, Dữ liệu hệ thống
Chức năng chuẩn đoán thiết bị: Kiểm tra cấu hình các module chức năng
Đầu ra kỹ thuật số
Số đầu ra: 8 điểm
Loại đầu ra: Cảnh báo nhiệt độ 1 và 2 (ALM1, 2), Cảnh báo ngắt lò sưởi, Cảnh báo cháy
Cảnh báo đầu vào analog 1 và 2 (AI), Cảnh báo đầu vào nhiệt độ 1 và 2 (TI),
Báo động ngắt vòng lặp, Hoàn thành tăng nhiệt độ, KHÔNG ĐẠT. (có thể định cấu hình)
Phương pháp đầu ra: Đầu ra bộ thu mở (loại chìm)
Giao tiếp
Giao diện: RS-422A / RS-485 / RS-232C
1) ANSI X3.28 (1976)2.5 B1
2) MODBUS
3) Lệnh PLC (MAPMAN)
※ Các lệnh PLC chỉ được hỗ trợ trên COM.port 1 và 2. Giao thức có thể được cấu hình trong số 1), 2) và 3).

<Thông Số Kỹ Thuật Chung>

Điện áp nguồn (Định mức): 100 đến 120Vac / 200 đến 240Vac/ 24Vdc
Nhiệt độ môi trường cho phép: 0 đến 50°C
Trọng lượng: approx.300g
Tiêu chuẩn an toàn:

UL　UL61010-1
cUL　CAN/CSA-22.2 SỐ 61010-1
Dấu CE:　Chỉ thị điện áp thấp (LVD) EN61010-1　　Chỉ thị EMC　EN61326-1
RCM　EN55011

Mô-đun H-DO-G

Số đầu ra: 16 điểm
Phương pháp đầu ra: Đầu ra bộ thu mở (loại chìm)
Chức năng: Master ch: Đầu ra điều khiển từ (mô-đun TIO)
Chức năng giới hạn đầu ra
Hàm tỷ lệ đầu ra
Kiểm soát thời gian chu kỳ đầu ra: 1 đến 100 giây.

H-SIO-A module

• Đầu vào
  Số lượng đầu vào: 1 điểm
  Loại đầu vào: 1) Đầu vào xung điện áp: Điện áp mức cao: 7 đến 15Vdc, Điện áp mức thấp: 0 đến 2Vdc
  2) Đầu ra bộ thu mở
  Nguồn điện cảm biến: 12Vdc ±10%, 70mA trở xuống
  Phương pháp điều khiển: 1) Điều khiển vòng hở
  2) Điều khiển vòng kín (Điều khiển PID với Autotuning) ※Có sẵn điều khiển PI
  Chu kỳ tính toán điều khiển: 0,1 giây.
  Đầu ra điều khiển: 1) Đầu ra điện áp DC: 0 đến 1V, 0 đến 5V, 0 đến 10V,1 đến 5V dc
  2) Đầu ra dòng điện một chiều: 0 đến 20mA, 4 đến 20mA dc
  Chức năng cảnh báo (2 điểm): Cảnh báo quá trình, Cảnh báo độ lệch, Cảnh báo SV
  Đầu ra báo động (1 điểm): Đầu ra tiếp điểm rơle, tiếp điểm 1a
  Đầu vào tiếp điểm bên ngoài (2 điểm): Điều khiển BẬT/TẮT, CHẠY/DỪNG
  Nhiệt độ môi trường cho phép: 0 đến 50°C
  Trọng lượng: approx.120g
  Tiêu chuẩn an toàn:UL　UL61010-1
  cUL　CAN/CSA-22.2 SỐ 61010-1
  Dấu CE: Chỉ thị điện áp thấp (LVD) 　EN61010-1　　Chỉ thị EMC　EN61326-1

Kích thước

H-PCP-J

H-DO-G

H-SIO-A

Models

H-PCP-J

Model: COM-ME

Đây là một thiết bị để kết nối các bộ điều khiển với các mạng bus khác nhau hoặc thiết bị liên lạc nối tiếp.
Thông qua bộ chuyển đổi, có thể kết nối với mạng của CC-Link, EtherCAT, DeviceNet, PROFINET, cũng như kết nối với PLC (Bộ điều khiển logic có thể lập trình).

COM-ME-1

Bộ chuyển đổi để kết nối sê-ri SRZ, sê-ri FZ và sê-ri GZ với Ethernet（MODBUS/TCP）.

COM-ME-2

Bộ chuyển đổi để kết nối sê-ri SRZ với Ethernet（EtherNet/IP）.

COM-ME-3

Bộ chuyển đổi để kết nối sê-ri SRZ, sê-ri FZ và sê-ri GZ với EtherCAT.

COM-ME-6

Bộ chuyển đổi để kết nối sê-ri SRZ với Ethernet.
Giao thức truyền thông PLC chuyên dụng (MAPMAN) cho phép SRZ kết nối với PLC Mitsubishi mà không cần lập trình (Program less).

TÍNH NĂNG

COM-ME-1
Thiết Bị Kết Nối  Ethernet（MODBUS/TCP）

Được sử dụng để kết nối sê-ri SRZ, sê-ri FZ và sê-ri GZ của chúng tôi với mạng MODBUS/TCP.

Các model tương thích:
SRZ （Z-TIO-A / Z-TIO-B, Z-DIO, Z-CT）
FZ（FZ110/FZ400/FZ900）
GZ（GZ400/GZ900）
Kết nối tối đa 16 mô-đun (64 kênh) của bộ điều khiển SRZ (Ví dụ: Z-TIO-A) có thể được kết nối với mạng MODBUS/TCP.
Kết nối tối đa 31 bộ điều khiển FZ/GZ (32 kênh) có thể được kết nối với mạng MODBUS/TCP.

COM-ME-2
Thiết Bị Kết Nối  Ethernet（EtherNet/IP）

Bộ chuyển đổi để kết nối sê-ri SRZ với Ethernet（EtherNet/IP）.

Các model được hỗ trợ: SRZ (Z-TIO-A / Z-TIO-B, Z-DIO, Z-CT)
Mô hình này có thể được kết nối với bộ điều khiển mô-đun SRZ qua Ethernet (tối đa 16 mô-đun Z-TIO-A: 64 kênh)

COM-ME-3
Thiết Bị Kết Nối  Ethernet（EtherCAT）

Được sử dụng để kết nối sê-ri SRZ, sê-ri FZ và sê-ri GZ của chúng tôi với mạng EnterCAT.

Các model tương thích:
SRZ （Z-TIO-A / Z-TIO-B, Z-DIO, Z-CT）
FZ（FZ110/FZ400/FZ900）
GZ（GZ400/GZ900）
Kết nối tối đa 16 mô-đun (64 kênh) của bộ điều khiển SRZ (Ví dụ: Z-TIO-A) có thể được kết nối với mạng EtherCAT.
Kết nối tối đa 31 bộ điều khiển FZ/GZ (32 kênh) có thể được kết nối với mạng EtherCAT.

COM-ME-6
Thiết Bị Kết Nối  Ethernet（Ethernet MAPMAN）

Bộ chuyển đổi để kết nối sê-ri SRZ với Ethernet.
Các model được hỗ trợ: SRZ (Z-TIO-A / Z-TIO-B, Z-DIO, Z-CT)

Giao thức truyền thông PLC chuyên dụng (MAPMAN) cho phép SRZ kết nối với PLC Mitsubishi mà không cần lập trình (Programless).
Mô hình này có thể được kết nối với bộ điều khiển mô-đun SRZ qua Ethernet (tối đa 16 mô-đun Z-TIO-A: 64 kênh)

Thông số kỹ thuật

COM-ME-1（MODBUS/TCP）

Giao tiếp MODBUS/TCP

Kết nối vật lý：100BASE-TX

Kết nối người dùng ：MODBUS/TCP

Thông số cổng ：Cổng RJ-45 x 2

Địa chỉ IP：0.0.0.0～255.255.255.255

*Không thể sử dụng địa chỉ backloop cục bộ (127.0.0.1～127.255.255.254）.

Subnet mask ：0.0.0.0～255.255.255.255

Giao tiếp máy chủ hoặc Giao tiếp điều khiển
SRZ: Giao tiếp máy chủ
FZ100/FZ400/FZ900, GZ400/GZ900: Giao tiếp bộ điều khiển

Giao diện: RS-485
Tốc độ giao tiếp: 9600 bps, 19200 bps, 38400 bps, 57600 bps
giao thức:
1) Protocol ANSI X3.28-1976 2.5 và B1
2) MODBUS-RTU

Kết nối tối đa:

SRZ: Tối đa 30 mô-đun trong sự kết hợp của

Z-TIO + Z-DIO + Z-CT; số mô-đun của

Z-DIO và Z-CT thay đổi tùy thuộc vào

tổng số mô-đun Z-TIO

(tối đa 16 mô-đun Z-TIO trên mỗi kết nối).

FZ100/FZ400/FZ900, GZ400/GZ900: Tối đa 31 chiếc.

Giao tiếp bộ nạp

Tốc độ giao tiếp: 38400 bps
Kết nối tối đa: 1 đơn vị
Kết nối với cáp giao tiếp của bộ tải cho bộ chuyển đổi USB COM-KG của chúng tôi (được bán riêng).

Đặc điểm kỹ thuật chung

Điện áp nguồn: 24V DC
Nhiệt độ môi trường cho phép: -10 đến +55°C
Trọng lượng xấp xỉ. 150 g
Tiêu chuẩn an toàn:
1) UL : UL61010-1
2) cUL : CÓ THỂ/CSA-22.2 SỐ 61010-1
3) Dấu CE:

Chỉ thị EMC : EN61326-1
Chỉ thị RoHS : EN IEC 63000

4) RCM : EN55011

COM-ME-2（EtherNet/IP）

• EtherNet/IP communication

Kết nối vật lý：10BASE-T/100BASE-TX Nhận dạng tự động

Kết nối người dùng ：EtherNet/IP

Thông số cổng ：Cổng RJ-45 x 2

Địa chỉ IP：0.0.0.0～255.255.255.255

*Địa chỉ IP 127.0.0.1 được dành riêng làm địa chỉ loopback.

Subnet mask ：0.0.0.0～255.255.255.255

Giao tiếp máy chủ

Giao diện: RS-485

Tốc độ giao tiếp: 9600 bps, 19200 bps, 38400 bps, 57600 bps
giao thức:
1) Protocol ANSI X3.28-1976 2.5 và B1
2) MODBUS-RTU

Kết nối tối đa: 31 thiết bị (Bao gồm thiết bị Z-TIO, Z-DIO, Z-CT)

Giao tiếp bộ nạp

Tốc độ giao tiếp: 38400 bps
Kết nối tối đa: 1 đơn vị
Kết nối với cáp giao tiếp của bộ tải cho bộ chuyển đổi USB COM-KG của chúng tôi (được bán riêng).

Đặc điểm kỹ thuật chung

Điện áp nguồn: 24V DC
Nhiệt độ môi trường cho phép: -10 đến +55°C
Trọng lượng xấp xỉ. 150 g
Tiêu chuẩn an toàn:
1) UL : UL61010-1
2) cUL : CÓ THỂ/CSA-22.2 SỐ 61010-1
3) Đánh dấu CE/UKCA:

Chỉ thị EMC : EN61326-1
Chỉ thị RoHS : EN IEC 63000

4) RCM : EN55011

COM-ME-3（EtherCAT）

• EtherCAT communication

Loại thiết bị : Không có hồ sơ
Kết nối vật lý: 100BASE-TX
Kết nối người dùng: EtherCAT
Giao thức tương ứng: Giao thức ứng dụng CAN qua EtherCAT (CoE)
Đối tượng giao tiếp: SDO, PDO
Loại đầu nối: RJ-45 (2 cổng)
Độ dài dữ liệu PDO: Tối đa. 1024byte　　Cả RxPDO (Đầu ra) và TxPDO (Đầu vào)
Chế độ đồng bộ: Free Run

Giao tiếp máy chủ hoặc Giao tiếp điều khiển
SRZ: Giao tiếp máy chủ
FZ100/FZ400/FZ900, GZ400/GZ900: Giao tiếp bộ điều khiển

Giao diện: RS-485
Tốc độ giao tiếp: 9600 bps, 19200 bps, 38400 bps, 57600 bps
giao thức:
1) Protocol ANSI X3.28-1976 2.5 và B1
2) MODBUS-RTU
Kết nối tối đa:

SRZ: Tối đa 30 mô-đun trong sự kết hợp của

Z-TIO + Z-DIO + Z-CT; số mô-đun của
Z-DIO và Z-CT thay đổi tùy thuộc vào
tổng số mô-đun Z-TIO
(tối đa 16 mô-đun Z-TIO trên mỗi kết nối).

FZ100/FZ400/FZ900, GZ400/GZ900: Tối đa 31 chiếc.

Giao tiếp bộ nạp

Tốc độ giao tiếp: 38400 bps
Kết nối tối đa: 1 đơn vị
Kết nối với cáp giao tiếp của bộ nạp cho bộ chuyển đổi USB COM-K2 của chúng tôi (được bán riêng).

Đặc điểm kỹ thuật chung

Điện áp nguồn: 24V DC
Nhiệt độ môi trường cho phép: -10 đến +55°C
Trọng lượng xấp xỉ. 150 g
Tiêu chuẩn an toàn:
1) UL　UL61010-1
2) cUL　CAN/CSA-22.2 SỐ 61010-1

3) Dấu CE:

Chỉ thị EMC : EN61326-1
Chỉ thị RoHS : EN IEC 63000

4) RCM : EN55011

COM-ME-6（Ethernet MAPMAN）

• Ethernet MAPMAN communication

Kết nối vật lý：10BASE-T/100BASE-TX Nhận dạng tự động

*Chỉ có thể sử dụng 100BASE-TX trong mạng Daisy Chain

Lớp người dùng ：TCP/IP，Giao thức PLC Mitsubishi chuyên dụng

Thông số cổng ：Cổng RJ-45 x 2

Địa chỉ IP：0.0.0.0～255.255.255.255

*Không thể sử dụng địa chỉ backloop cục bộ (127.0.0.1～127.255.255.254）.

Subnet mask ：0.0.0.0～255.255.255.255

Giao tiếp máy chủ

Giao diện: RS-485
Tốc độ giao tiếp: 9600 bps, 19200 bps, 38400 bps, 57600 bps
giao thức:
1) Protocol ANSI X3.28-1976 2.5 và B1
2) MODBUS-RTU
Kết nối tối đa: 31 thiết bị (Bao gồm thiết bị Z-TIO, Z-DIO, Z-CT)

Giao tiếp bộ nạp

Tốc độ giao tiếp: 38400 bps
Kết nối tối đa: 1 đơn vị
Kết nối với cáp giao tiếp của bộ nạp cho bộ chuyển đổi USB COM-K2 của chúng tôi (được bán riêng).

Đặc điểm kỹ thuật chung

Điện áp nguồn: 24V DC
Nhiệt độ môi trường cho phép: -10 đến +55°C
Trọng lượng xấp xỉ. 150 g
Tiêu chuẩn an toàn:
1) UL　UL61010-1
2) cUL　CAN/CSA-22.2 SỐ 61010-1

3) Dấu CE:

Chỉ thị EMC : EN61326-1
Chỉ thị RoHS : EN IEC 63000

4) RCM : EN55011

Kích thước

(Unit:mm)

Models

COM-ME-1

COM-ME-2

COM-ME-3

COM-ME-6

Model: COM-ML

Đây là một thiết bị để kết nối các bộ điều khiển với các mạng bus trường khác nhau hoặc thiết bị liên lạc nối tiếp.
Thông qua bộ chuyển đổi, có thể kết nối với mạng của CC-Link, EtherCAT, DeviceNet, PROFINET, cũng như kết nối với PLC (Bộ điều khiển logic có thể lập trình).

COM-ML-4

Bộ chuyển đổi để kết nối sê-ri SRZ với PROFINET.

TÍNH NĂNG

COM-ML-4
Thiết Bị Kết Nối PROFINET

Bộ chuyển đổi để kết nối sê-ri SRZ với PROFINET.

Các model được hỗ trợ: SRZ (Z-TIO-A / Z-TIO-B, Z-DIO)

Thông số kỹ thuật

COM-ML-4（PROFINET）

• PROFINET
  Kết nối vật lý: 100BASE-TX
  Kết nối người dùng: PROFINET
  Mạng phù hợp: Giao tiếp PROFINET IO
  Giao tiếp máy chủ
  Giao diện: RS-485 / RS-422A
  Giao thức: Giao tiếp chuẩn RKC (ANSI), MODBUS-RTU
  Kết nối tối đa: 16
  Đặc điểm kỹ thuật chung
  Điện áp nguồn : 24V DC
  Nhiệt độ môi trường: 0 đến 50°C
  Trọng lượng: Approx.250g
  Tiêu chuẩn an toàn:
  1) UL　UL61010-1
  2) cUL　CAN/CSA-22.2 SỐ 61010-1
  3) Dấu CE: Chỉ thị điện áp thấp (LVD)　EN61010-1 Chỉ thị EMC　EN61326-1
  4) RCM　EN55011

Kích thước

Models

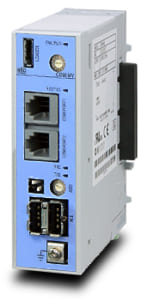

Model: COM-MY

Đây là một thiết bị để kết nối các bộ điều khiển với các mạng bus trường khác nhau hoặc thiết bị liên lạc nối tiếp.
Thông qua bộ chuyển đổi, có thể kết nối với mạng của CC-Link, EtherCAT, DeviceNet, PROFINET, cũng như kết nối với PLC (Bộ điều khiển logic có thể lập trình).

Bộ chuyển đổi để kết nối sê-ri SRZ với MECHATROLINK.

TÍNH NĂNG

COM-MY
Thiết Bị Kết Nối MECHATROLINK

Bộ chuyển đổi để kết nối sê-ri SRZ của chúng tôi với MECHATROLINK.

Các model được hỗ trợ: SRZ (Z-TIO-A / Z-TIO-B、Z-DIO)

Thông số kỹ thuật

• Giao thức: MECHATROLINK-II/I (sẽ được chọn)
  < MECHATROLINK-II>
  Tốc độ giao tiếp: 10M bps
  Khoảng cách truyền tối đa: 50m
  Khoảng cách truyền tối thiểu: 50 cm
  Số trạm phụ: 30
  Phương thức kết nối: Bus
  Chu kỳ truyền: 1ms đến 8ms (do trạm Chính chọn)
  Phương thức giao tiếp: Master/Slave hoàn toàn đồng bộ
  Mã hóa: Mã hóa Manchester
  Độ dài dữ liệu: 17 byte / 32 byte (được chọn)
  Cách ly đường truyền: Cách ly bằng máy biến áp
  ASIC sử dụng: JL-052
  < MECHATROLINK-I>
  Tốc độ truyền thông: 4m bps
  Khoảng cách truyền tối đa: 50m
  Khoảng cách truyền tối thiểu: 30 cm
  Số trạm phụ: 15 (14 nếu Master là JL-080)
  Phương thức kết nối: Bus
  Chu kỳ truyền: 2ms
  Phương thức giao tiếp: Master/Slave hoàn toàn đồng bộ
  Mã hóa: Mã hóa Manchester
  Độ dài dữ liệu: 17 byte
  Cách ly đường truyền: Cách ly bằng máy biến áp
  ASIC sử dụng: JL-052
  Loại trạm: Slave
  Dữ liệu có thể giao tiếp: Giống như giao tiếp máy chủ.
  Giao tiếp máy chủ
  Giao diện: RS-485 / RS-422A
  Giao thức: Giao tiếp chuẩn RKC (ANSI), MODBUS-RTU
  Kết nối tối đa: 16
  Đặc điểm kỹ thuật chung
  Điện áp nguồn (Đánh giá): 24V dc
  Nhiệt độ môi trường: -10 đến 50°C
  Trọng lượng: Approx.120g
  Tiêu chuẩn an toàn:
  1) UL　UL61010-1
  2) cUL　CAN/CSA-22.2 SỐ 61010-1
  3) Dấu CE: Chỉ thị điện áp thấp (LVD)　EN61010-1 Chỉ thị EMC　EN61326-1
  4) RCM　EN55011

Kích thước

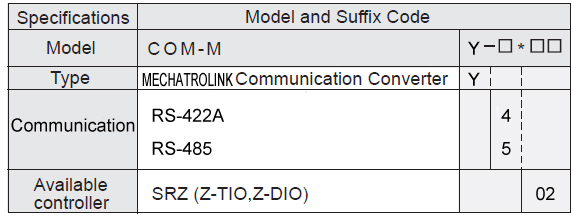

Models

Model: SR Mini HG SYSTEM（H-PCP-J)

• Được cung cấp chức năng MAPMAN cho phép lập trình kết nối ít hơn với PLC.
  Độ chính xác của phép đo: ±0,3% nhịp (kiểu chuẩn), ±0,1% nhịp (kiểu chính xác)
  Thời gian lấy mẫu: 0,5 giây. (kiểu chuẩn), 0,1 giây (kiểu chính xác)
  Nhiều lựa chọn mô-đun như đầu vào/đầu ra kỹ thuật số, đầu vào/đầu ra tương tự, đầu vào CT và đầu vào nhiệt độ.

TÍNH NĂNG

Kết nối với PLC của nhiều hãng khác nhau

Lập trình kết nối ít hơn với PLC từ các nhà sản xuất khác nhau có sẵn.

※Khả dụng khi H-PCP-J được kết nối.

※ Các PLC được hỗ trợ:

Dòng MELSEC của Mitsubishi Electric
Dòng sản phẩm Omron SYSMAC

Dòng JW sắc nét

Cổng giao tiếp mà thiết bị hiển thị có thể được kết nối cũng có thể được sử dụng đồng thời.

Chức năng tỷ lệ đầu ra khả dụng (trên mô-đun đầu ra kỹ thuật số H-DO-G-D)

Giá trị đầu ra được thao tác của kênh chính (H-TIO-[]) được nhân với tỷ lệ đầu ra (tốc độ) của kênh phụ (H-DO-G) và được cung cấp dưới dạng đầu ra được thao tác phân phối.

Điều khiển tốc độ động cơ (Module điều khiển tốc độ H-SIO-A)

Mô-đun này nhận đầu vào xung từ bộ mã hóa vòng quay để điều khiển tốc độ động cơ.

Thông số kỹ thuật

Tham khảo “SYSTEM SR Mini HG” để biết cấu hình.

Mô-đun H-PCP-J

Chức năng quản lý dữ liệu: Dữ liệu vận hành, Dữ liệu hệ thống
Chức năng chuẩn đoán thiết bị: Kiểm tra cấu hình các module chức năng
đầu ra kỹ thuật số
Số đầu ra: 8 điểm
Loại đầu ra: Cảnh báo nhiệt độ 1 và 2 (ALM1, 2), Cảnh báo ngắt lò sưởi, Cảnh báo cháy
Cảnh báo đầu vào analog 1 và 2 (AI), Cảnh báo đầu vào nhiệt độ 1 và 2 (TI),
Báo động ngắt vòng lặp, Hoàn thành tăng nhiệt độ, KHÔNG ĐẠT. (có thể định cấu hình)
Phương pháp đầu ra: Đầu ra bộ thu mở (loại chìm)
Giao tiếp
Giao diện: RS-422A / RS-485 / RS-232C
Giao thức:
1) ANSI X3.28 (1976)2.5 B1
2) MODBUS
3) Lệnh PLC (MAPMAN)
※ Các lệnh PLC chỉ được hỗ trợ trên COM.port 1 và 2. Giao thức có thể được cấu hình trong số 1), 2) và 3).

Điện áp nguồn (Định mức): 100 đến 120Vac / 200 đến 240Vac/ 24Vdc
Nhiệt độ môi trường cho phép: 0 đến 50°C
Trọng lượng: approx.300g
Tiêu chuẩn an toàn:

UL　UL61010-1
cUL　CAN/CSA-22.2 SỐ 61010-1
Dấu CE:　Chỉ thị điện áp thấp (LVD) EN61010-1　　Chỉ thị EMC　EN61326-1
RCM　EN55011

Mô-đun H-DO-G

Số đầu ra: 16 điểm
Phương pháp đầu ra: Đầu ra bộ thu mở (loại chìm)
Chức năng: Master ch: Đầu ra điều khiển từ (mô-đun TIO)
Chức năng giới hạn đầu ra
Hàm tỷ lệ đầu ra
Kiểm soát thời gian chu kỳ đầu ra: 1 đến 100 giây.

Mô-đun H-SIO-A

Đầu vào
Số lượng đầu vào: 1 điểm
Loại đầu vào: 1) Đầu vào xung điện áp: Điện áp mức cao: 7 đến 15Vdc, Điện áp mức thấp: 0 đến 2Vdc
2) Đầu ra bộ thu mở
Nguồn điện cảm biến: 12Vdc ±10%, 70mA trở xuống
Phương pháp điều khiển: 1) Điều khiển vòng hở
2) Điều khiển vòng kín (Điều khiển PID rực rỡ với Autotuning) ※Có sẵn điều khiển PI
Chu kỳ tính toán điều khiển: 0,1 giây.
Đầu ra điều khiển: 1) Đầu ra điện áp DC: 0 đến 1V, 0 đến 5V, 0 đến 10V,1 đến 5V dc
2) Đầu ra dòng điện một chiều: 0 đến 20mA, 4 đến 20mA dc
Chức năng cảnh báo (2 điểm): Cảnh báo quá trình, Cảnh báo độ lệch, Cảnh báo SV
Đầu ra báo động (1 điểm): Đầu ra tiếp điểm rơle, tiếp điểm 1a
Đầu vào tiếp điểm bên ngoài (2 điểm): Điều khiển BẬT/TẮT, CHẠY/DỪNG
Nhiệt độ môi trường cho phép: 0 đến 50°C
Trọng lượng: approx.120g
Tiêu chuẩn an toàn:

UL　UL61010-1
cUL　CAN/CSA-22.2 SỐ 61010-1
Dấu CE: Chỉ thị điện áp thấp (LVD) 　EN61010-1　　Chỉ thị EMC　EN61326-1

Kích thước

H-PCP-J

H-DO-G

H-SIO-A

Models

H-PCP-J

Model: COM-J

Đây là một thiết bị để kết nối các bộ điều khiển với các mạng bus trường khác nhau hoặc thiết bị liên lạc nối tiếp.
Thông qua bộ chuyển đổi, có thể kết nối với mạng của CC-Link, EtherCAT, DeviceNet, PROFINET, cũng như kết nối với PLC (Bộ điều khiển logic có thể lập trình).

COM-JC

Bộ chuyển đổi để kết nối sê-ri SRZ và sê-ri FB với CC-Link.

COM-JH

Bộ chuyển đổi để kết nối sê-ri SRZ và sê-ri FB với DeviceNet.

COM-JL

Bộ chuyển đổi để kết nối sê-ri SRZ và sê-ri FB với MODBUS/TCP.

COM-JG

Bộ chuyển đổi nối FB series sang PROFIBUS.

TÍNH NĂNG

Thiết Bị Kết Nối  Mạng COM-JC
Ethernet（CC-Link）

Bộ chuyển đổi để kết nối sê-ri SRZ và sê-ri FB với CC-Link.

Các model được hỗ trợ: SRZ（Z-TIO-A / Z-TIO-B、Z-DIO） FB100 / FB400 / FB900

COM-JH
Thiết Bị Kết Nối  DeviceNet

Bộ chuyển đổi để kết nối sê-ri SRZ và sê-ri FB với DeviceNet.

Các mẫu được hỗ trợ: SRZ（Z-TIO-A / Z-TIO-B、Z-DIO） FB100 / FB400 / FB900

COM-JL
Thiết Bị Kết Nối  Mạng Ethernet（MODBUS/TCP）

Bộ chuyển đổi để kết nối sê-ri SRZ và sê-ri FB với Ethernet (MODBUS/TCP).

Các model được hỗ trợ: SRZ（Z-TIO-A / Z-TIO-B、Z-DIO） FB100 / FB400 / FB900

COM-JG
Thiết Bị Kết Nối  Mạng PROFIBUS

Bộ chuyển đổi nối FB series sang PROFIBUS.

Các model được hỗ trợ: SRZ（Z-TIO-A / Z-TIO-B、Z-DIO） FB100 / FB400 / FB900

Thông số kỹ thuật

COM-JC（CC-Link）

• Phương thức kết nối: Phù hợp với CC-Link Ver.2.00/Ver.1.10
  Tốc độ truyền thông: 156 kbps, 625 kbps, 2.5 Mbps, 5 Mbps, 10 Mbps
  Số trạm: 1 đến 61, 1 đến 64Giao tiếp bộ điều khiển
  Giao diện: RS-485
  Giao thức: MODBUS-RTU
  Tốc độ giao tiếp: 9600 bps, 19200 bps, 38400 bps
  Kết nối tối đa: 31
  Đặc điểm kỹ thuật chung
  Điện áp nguồn (Đánh giá): 24V DC
  Nhiệt độ môi trường: -10 đến 50°C
  Trọng lượng: Approx.220g
  Tiêu chuẩn an toàn:
  1) UL　UL61010-1
  2) cUL　CAN/CSA-22.2 SỐ 61010-1
  3) Dấu CE: Chỉ thị điện áp thấp (LVD)　EN61010-1 Chỉ thị EMC　EN61326-1
  4) RCM　EN55011

  COM-JH（DeviceNet）

• Giao thức: Tuân thủ DeviceNET
  Phương thức giao tiếp: Phương thức đa điểm, kết nối nhánh chữ T
  ※Cần có điện trở đầu cuối (121Ω,1/4W).
  Tốc độ truyền thông: 125 kbps, 250 kbps, 500 kbps
  Kiểm soát lỗi: Lỗi CRC, kiểm tra trùng lặp địa chỉ nút (MAC ID)
  Số nút kết nối tối đa: 64 (bao gồm Master
  Giao tiếp bộ điều khiển
  Giao diện: RS-485
  Giao thức: MODBUS-RTU
  Tốc độ giao tiếp: 9600 bps, 19200 bps, 38400 bps
  Kết nối tối đa: 31
  Đặc điểm kỹ thuật chung
  Điện áp nguồn : 24V DC
  Nhiệt độ môi trường: -10 đến 50°C
  Trọng lượng: Xấp xỉ 170g (loại đầu nối mở), 220g (loại đầu nối vi mô)
  Tiêu chuẩn an toàn:
  1) UL　UL61010-1
  2) cUL　CAN/CSA-22.2 SỐ 61010-1
  3) Dấu CE: Chỉ thị điện áp thấp (LVD)　EN61010-1 Chỉ thị EMC　EN61326-1
  4) RCM　EN55011

COM-JL（MODBUS/TCP）

Kết nối vật lý: Ethernet 10BASE-T/100BASE-TX (nhận dạng tự động)
Ứng dụng: MODBUS/TCP
Dữ liệu truyền thông: Tuân thủ các định dạng bản tin MODBUS.
Giao tiếp bộ điều khiển
Giao diện: EIA RS-485
Giao thức: MODBUS-RTU
Tốc độ giao tiếp: 9600 bps, 19200 bps, 38400 bps
Kết nối tối đa: 31
Đặc điểm kỹ thuật chung
Điện áp nguồn (Đánh giá): 24V DC
Nhiệt độ môi trường: -10 đến 50°C
Trọng lượng: Approx.180g
Tiêu chuẩn an toàn:
1) UL　UL61010-1
2) cUL　CAN/CSA-22.2 SỐ 61010-1
3) Dấu CE: Chỉ thị điện áp thấp (LVD)　EN61010-1 Chỉ thị EMC　EN61326-1
4) RCM　EN55011

COM-JG（PROFIBUS）

Giao thức: PROFIBUS-DP
Tốc độ truyền thông: 9600 bps, 19200 bps, 93,75 kbps, 187,5 kbps, 500 kbps, 1,5 Mbps, 12 Mbps
Kết nối tối đa của các nút: 1 đến 126
Giao tiếp bộ điều khiển
Giao diện: RS-485
Giao thức: MODBUS-RTU
Tốc độ giao tiếp: 9600 bps, 19200 bps, 38400 bps
Kết nối tối đa: 31
Đặc điểm kỹ thuật chung
Điện áp nguồn (Đánh giá): 24V dc
Nhiệt độ môi trường: -10 đến 50°C
Trọng lượng: Approx.170g
Tiêu chuẩn an toàn:
1) UL　UL61010-1
2) cUL　CAN/CSA-22.2 SỐ 61010-1
3) Dấu CE: Chỉ thị điện áp thấp (LVD)　EN61010-1 Chỉ thị EMC　EN61326-1
4) RCM　EN55011

Kích thước

Models

COM-JC

COM-JH

COM-JL

COM-JG

Model: FZ series (FZ110 / FZ400 / FZ900)

• Đầu vào phổ quát
  (Có thể lựa chọn từ Cặp nhiệt điện, RTD Pt100, Điện áp, Dòng điện)
  Độ chính xác của phép đo: ± 0,1% giá trị được hiển thị
  Thời gian lấy mẫu: 0,05 giây.
  Màn hình LCD 11 đoạn 5 chữ số
  Cổng giao tiếp bộ nạp phía trước
  Chức năng đầu vào kép (FZ400 / FZ900)
  Cấu trúc plug-in (FZ400 / FZ900)
  PV (giá trị đo được) có màu xanh lá cây hoặc trắng

TÍNH NĂNG

Cổng giao tiếp bộ nạp phía trước trên bộ điều khiển có kích thước vuông 48mm

Tất cả các kiểu máy đều được trang bị cổng giao tiếp của bộ tải trước để cải thiện khả năng bảo trì Có sẵn phần mềm quản lý dữ liệu cấu hình (PROTEM2)

Màn hình LCD lớn

Màn hình PV lớn dễ đọc trên bảng mặt trước nhỏ gọn.

PV (giá trị đo được) có màu xanh lục hoặc trắng.

2 đầu vào cho các ứng dụng khác nhau

Điều khiển 2CH (Vòng lặp kép)
Điều khiển vòng lặp kép có sẵn trên một bộ điều khiển duy nhất.

Chức năng chọn PV
Đầu vào 1 và Đầu vào 2 được chuyển đổi ở mức đặt trước.

Cascade Control (Chức năng kết hợp vòng điều khiển)
Kiểm soát xếp tầng được thực hiện bằng cách sử dụng tự động chạy chuyên dụng.

Kiểm soát nhiệt độ chênh lệch
Đây là chức năng điều khiển để duy trì sự chênh lệch giữa PV1 và PV2 không đổi.

Hiệu suất và chức năng điều khiển nâng cao

Chức năng chủ động được cung cấp để triệt tiêu quá mức và đáy (lượng giảm)

Chức năng PID mức được cung cấp phù hợp khi bộ điều khiển được sử dụng làm bộ điều khiển dốc/ngâm hoặc khi thay đổi điểm đặt lớn.

Hiển thị thông tin tùy biến linh hoạt

Màn hình ba giai đoạn hiển thị thông tin phong phú.

※Màn hình ba giai đoạn chỉ khả dụng trên FZ400 / FZ900.

Chức năng chọn tham số chỉ cho phép hiển thị các tham số cần thiết.

Thông số kỹ thuật

• Số đầu vào : Tối đa 2 điểm　※1 điểm cho FZ100
  Loại đầu vào (Đầu vào phổ dụng): ※Xem Mã phạm vi đầu vào để biết phạm vi đầu vào.
  1）Cặp nhiệt điện : K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII
  2）RTD: Pt100 và JPt100 (hệ thống 3 dây)
  3）Điện áp/dòng điện một chiều: 0 đến 10mV, 0 đến 100mV, 0 đến 20mA, 4 đến 20mA
  4）Điện áp một chiều: 0 đến 1V, 0 đến 5V, 1 đến 5V, 0 đến 10V, -5 đến +5V, -10 đến +10V
  Thời gian lấy mẫu: 0,05 giây.
  ※0,1 giây khi bộ điều khiển được sử dụng cho chức năng Điều khiển vòng lặp kép hoặc chức năng kết hợp vòng lặp Điều khiển.
  Độ chính xác của phép đo: ±(0,1% giá trị hiển thị+1 chữ số)　※Tùy thuộc vào đầu vào và phạm vi.
  Đầu ra 1 (OUT1) ※Điều khiển, Sự kiện, HBA (Cảnh báo ngắt bộ gia nhiệt), LBA (Cảnh báo ngắt vòng điều khiển) hoặc truyền lại analog được chỉ định.
  1）Đầu ra tiếp điểm rơle (a):FZ100: 1a tiếp điểm
  2）Đầu ra tiếp điểm rơle (b):FZ400 / FZ900: 1c tiếp điểm　※Rơle có độ bền cao
  3）Đầu ra xung điện áp cho điều khiển SSR: 0/12V dc
  4）Đầu ra hiện tại: 0 đến 20mA, 4 đến 20mA dc
  5）Đầu ra điện áp liên tục: 0 đến 5V, 1 đến 5V, 0 đến 10V dc
  6）Đầu ra bóng bán dẫn: Dòng tải cho phép: 100 mA
• Đầu ra 2 (OUT2) ※Có thể chỉ định Điều khiển, Sự kiện, HBA (Cảnh báo ngắt bộ gia nhiệt), LBA (Cảnh báo ngắt vòng điều khiển) hoặc truyền lại tín hiệu tương tự
  1) Đầu ra tiếp điểm rơle (a): Tiếp điểm FZ100 1a
  2) Đầu ra tiếp điểm rơle (b): FZ400 / FZ900: 1a tiếp điểm　※Rơle có độ bền cao
  3) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc
  4) Đầu ra hiện tại: 0 đến 20mA, 4 đến 20mA dc
  5) Đầu ra điện áp liên tục: 0 đến 5V, 1 đến 5V, 0 đến 10V dc
  6) Đầu ra bóng bán dẫn: Dòng tải cho phép 100 mA
  Đầu ra 3 (OUT3) ※Đầu ra phổ quát
  ※Có thể chỉ định Điều khiển, Sự kiện, HBA (Báo động ngắt bộ gia nhiệt), LBA (Báo động ngắt vòng điều khiển) hoặc truyền lại tín hiệu tương tự
  1) Đầu ra xung điện áp cho truyền động SSR: 0/14 dc
  2) Dòng ra: 0 đến 20mA, 4 đến 20mA dc
  Đầu ra kỹ thuật số (DO: tối đa 4 điểm)　※2 điểm cho FZ100
  Đầu ra tiếp điểm rơle: tiếp điểm 1a
  Chức năng sự kiện (tối đa 4 điểm)　※Max. 2 điểm cho FZ100
  Đầu vào điểm đặt từ xa
  1) Đầu vào điện áp DC: 0 đến 10mV, 0 đến 100mV, 0 đến 20mA, 4 đến 20mA
  2) Đầu vào điện áp DC: 0 đến 1V, 0 đến 5V, 1 đến 5V, 0 đến 10V, -5 đến +5V, -10 đến +10V
  Đầu vào sự kiện (Tối đa 6 điểm)　※Tối đa 3 điểm cho FZ100
  Chức năng của các đầu vào sự kiện: chuyển đổi RUN/STOP, chuyển đổi AUTO/MAN, chọn Đầu vào 2, nhả khóa liên động, nhả giá trị đỉnh/đáy,
  Giữ đỉnh/Nhả giữ đáy, Đặt Khóa/Mở khóa, Hành động trực tiếp/Đảo ngược, Chuyển vùng bộ nhớ (có/không có SET)
  Đầu ra truyền lại tương tự (Tối đa 1 điểm)
  1) Đầu vào dòng điện một chiều: 0 đến 20mA, 4 đến 20mA
  2) Đầu vào điện áp DC: 0 đến 5V, 1 đến 5V, 0 đến 10V
  Giao tiếp: RS-422A/RS-485

  <Thông Số Kỹ Thuật Chung>

  Điện áp nguồn (Định mức): 100 đến 240V ac/24Vac/24Vdc
  Nhiệt độ môi trường: -10 đến +55°C
  Cân nặng:

  FZ110: Khoảng 122g
  FZ400: Khoảng 221g
  FZ900: Khoảng 291g

  Tiêu chuẩn an toàn:

  UL: UL61010-1
  cUL: CAN/CSA-22.2 SỐ 61010-1

  Đánh dấu CE:

  Chỉ thị điện áp thấp (LVD) EN61010-1
  Chỉ thị EMC EN61326-1

  RCM: EN55011

Kích thước

Models

FZ110

FZ400 / FZ900

FZ110 / FZ400 / FZ900
Input Range Code Table / Output Code Table

FZ110 / FZ400 / FZ900
Quick start code

Model: COM-JE

TÍNH NĂNG

Đầu Kết Nối COM-JE PLC

Lập trình kết nối với PLC.

COM-JE trở thành trạm Master và đặt dữ liệu của bộ điều khiển nhiệt độ vào thanh ghi của PLC.

Dễ dàng xử lý dữ liệu chỉ bằng thao tác lệnh của các thanh ghi PLC.

Các model được hỗ trợ: FB100 / FB400 / FB900/ RB100 / RB400 / RB500 /RB700 / RB900

Thông số kỹ thuật

PLC communication

• Giao diện: RS-422A / RS-485
  Giao thức: Giao thức dành riêng cho dòng MELSEC của Mitsubishi Electric, (Khung 1C tương thích A (định dạng 4))
  Các lệnh chung của ACPU (WR/WW) (Sê-ri A, sê-ri FX2N, FX2NC)
  Các lệnh phổ biến AnA/AnUCPU (QR/QW) (sê-ri AnA/QnA, sê-ri Q)
  – Định dạng khung 3C tương thích với QnA 4
  Lệnh (0401/1401) (sê-ri QnA, sê-ri Q)
  Giao thức dành riêng cho dòng Omron SYSMAC (Lệnh C Mode (RD/WD/RE/WE))
  Tốc độ giao tiếp: 9600 bps, 19200 bps, 38400 bps
  Kết nối tối đa: 4 COM-JE tới 1 cổng giao tiếp duy nhất của PLC
  Giao tiếp máy chủ
  Giao diện: Tương thích với RS-422A / RS-232C (RS-232C khi sử dụng CỔNG COM 1)
  Giao thức: Giao tiếp RKC (ANSI), MODBUS-RTU
  Tốc độ giao tiếp: 9600 bps, 19200 bps, 38400 bps
  Kết nối tối đa: RS-422A (16), RS-232C (1)

  Giao tiếp bộ điều khiển

  Giao diện: RS-485
  Giao thức: MODBUS-RTU
  Tốc độ giao tiếp: 9600 bps, 19200 bps, 38400 bps
  Kết nối tối đa: 31
  Đặc điểm kỹ thuật chung
  Điện áp nguồn (Đánh giá): 24V DC
  Nhiệt độ môi trường: -10 đến 50°C
  Trọng lượng: Approx.170g
  Tiêu chuẩn an toàn:
  1) UL　UL61010-1
  2) cUL　CAN/CSA-22.2 SỐ 61010-1
  3) Dấu CE: Chỉ thị điện áp thấp (LVD)　EN61010-1 Chỉ thị EMC　EN61326-1
  4) RCM　EN55011

Kích thước

Models

Model: COM-A

Model: COM-KG

Đây là một thiết bị để kết nối các bộ điều khiển với các mạng bus trường khác nhau hoặc thiết bị liên lạc nối tiếp.
Thông qua bộ chuyển đổi, có thể kết nối với mạng của CC-Link, EtherCAT, DeviceNet, PROFINET, cũng như kết nối với PLC (Bộ điều khiển logic có thể lập trình).

Cần có bộ chuyển đổi để kết nối giữa cổng giao tiếp của bộ tải (hoặc giao tiếp nối tiếp RS-485/422A) và cổng USB của PC.

TÍNH NĂNG

COM-KG
Đầu Kết Nối USB

• Bộ chuyển đổi giao tiếp nối tiếp giữa giao tiếp bộ tải USB và RKC hoặc USB và RS-485/RS-422A.Hệ điều hành được hỗ trợ: Windows 7, 　Windows 10, Windows 11
  Các mẫu có thể kết nối: Nhiều thiết bị điều khiển khác nhau từ RKC

  Có sẵn phần mềm quản lý dữ liệu cấu hình (PROTEM2).

Thông số kỹ thuật

Chức năng kết nối USB

• Giao diện: Dựa trên USB Ver. 2.0
  Tốc độ truyền thông: Tốc độ tối đa (12 Mbps)
  Kết nối: Được kết nối bằng cáp USB đa năng (đầu nối Mini-B)
  Phương thức nguồn điện: Nguồn điện Bus (Nguồn điện được cung cấp từ cổng USB ở phía máy tính cá nhân)
  HĐH hỗ trợ:Windows 7 (phiên bản 32bit và 64bit)
  Windows 10, 11 (phiên bản 32bit và 64bit)

Chức năng kết nối nối tiếp

Giao diện:

Dựa trên tiêu chuẩn RS-485, EIA
Dựa trên chuẩn RS-422A, EIA

Tốc độ kết nối: 2400 bps, 4800 bps, 9600 bps, 19200 bps, 38400 bps, 57600 bps, 115200 bps
Giao thức: Giao thức phụ thuộc vào ứng dụng của phía máy tính cá nhân
Số lượng bộ điều khiển kết nối: Tối đa 31 bộ điều khiển (RS-485/RS-422A)
Điện trở kết thúc: Điện trở kết thúc tích hợp (120Ω)

Thông số kỹ thuật chung

Điện áp nguồn: 5 VDC ±5% (Cung cấp bằng cáp bus USB)
＊Chức năng hỗ trợ USB chỉ khả dụng khi sử dụng Giao tiếp bộ tải RKC không có cổng USB (Loại năng lượng thấp)
Mức tiêu thụ hiện tại:

tối đa 200mA (Trong khi sử dụng Giao tiếp Trình tải RKC với chức năng hỗ trợ USB)
tối đa 100mA (Trong khi sử dụng Giao tiếp nối tiếp)

Phạm vi nhiệt độ môi trường cho phép: -10 đến +55 ℃
Trọng lượng xấp xỉ. 50g (Chỉ nhạc cụ)

Kích thước

Models

Cáp truyền thông bộ nạp RKC (Chiều dài cáp 1,5m)

Model：W-BV-01-1500

＜Tương thích với Dòng FB, Dòng RB, Dòng RZ Sereis, Dòng SRZ, SB1, AG500, PG500, Dòng COM-ME, Dòng COM-ML, THV-10, THV-40＞

Model：W-BV-03-1500

＜Tương thích với PF900, PF901＞

Model：W-BV-05-1500

＜Tương thích với Dòng FZ, Dòng GZ, Dòng PZ＞

Ví dụ về ứng dụng COM-KG (Cáp USB được bao gồm như phụ kiện tiêu chuẩn)

Model: FB Series (FB100 / FB400 / FB900)

Loại bộ điều khiển này sử dụng MCU bên trong để tính toán PID và tiến hành điều khiển sao cho biến quá trình (giá trị đo được) khớp với giá trị mục tiêu (giá trị điểm đặt).
Trên bảng điều khiển phía trước, có các màn hình kỹ thuật số của các giá trị được đo và điểm đặt.
Điều khiển thực tế yêu cầu một cảm biến để lấy biến quá trình làm đầu vào và thiết bị đầu ra để điều khiển tải chẳng hạn như lò sưởi.
Bộ điều khiển kỹ thuật số có thể được gọi là bộ điều khiển kỹ thuật số/bộ điều khiển nhiệt độ.

Độ chính xác của phép đo: ± 0,1% giá trị được hiển thị
Thời gian lấy mẫu: 0,1 giây.
Đầu vào / đầu ra sự kiện phong phú
Giao tiếp bộ nạp & giao tiếp bộ điều khiển

TÍNH NĂNG

Đa dạng đầu vào & đầu ra

Đa dạng kết hợp của các đầu vào / đầu ra khác nhau

Hoạt động liên kết thông qua kết nối

Nhiều loại hoạt động liên kết có sẵn thông qua giao tiếp giữa các bộ điều khiển.

・Nhóm tăng nhiệt độ tự động với chức năng học tập

・Cài đặt tỷ lệ nhiệt độ

・Điều khiển theo tầng

・Chức năng RUN/STOP nhóm

Có thể lựa chọn hai loại điều khiển PID; “Tập trung vào phản hồi” và “tập trung vào theo dõi”

Điều khiển PID dẫn xuất PV (Tập trung vào phản hồi) và điều khiển PID dẫn xuất sai lệch (Tập trung vào theo dõi)

Tăng cường điều khiển PID nhiệt/làm mát mới với khả năng triệt tiêu dưới gầm (USS) được tăng cường ở phía làm mát.

Undershoot Suppression Function (USS) được cài đặt trong bộ điều khiển làm mát.

※USS： Có thể lựa chọn Undershoot Suppression Thuật toán điều khiển chuyên dụng cho làm mát bằng nước hoặc làm mát bằng không khí.

Kết nối

Tất cả các kiểu máy đều được trang bị chức năng giao tiếp bộ tải.

Có sẵn phần mềm quản lý dữ liệu cấu hình (PROTEM2).

Thông số kỹ thuật

• Số đầu vào : 1 điểm
  Loại đầu vào (Đầu vào phổ dụng): ※Xem Mã phạm vi đầu vào để biết phạm vi đầu vào.

  1) Nhóm đầu vào nhiệt độ, dòng điện một chiều, điện áp một chiều (thấp)

  Cặp nhiệt điện: K, J, R, S, B, E, N, T, W5Re/W26Re, PLII, U, L
  RTD: Pt100 hoặc JPt100
  Điện áp DC (thấp): 0 đến 10mVdc, -10 đến +10mVdc, 0 đến 100mVdc, -100 đến 100mVdc, 0 đến 1Vdc

  Nhóm đầu vào dòng điện một chiều: 0 đến 20mAdc, 4 đến 20mAdc

  2) Nhóm đầu vào điện áp DC (cao): -1 đến 1Vdc, 0 đến 5Vdc, 1 đến 5Vdc, 0 đến 10Vdc

  Thời gian lấy mẫu: 0,1 giây. ※Cũng có thể chuyển đổi thành 0,05 giây. và 0,25 giây.
  Độ chính xác của phép đo: ±(0,1% giá trị hiển thị+1 chữ số)　※Tùy thuộc vào đầu vào và phạm vi.
  Đầu ra 1 (OUT1)
  1) Đầu ra tiếp điểm rơle: tiếp điểm 1a
  2) Đầu ra xung điện áp cho truyền động SSR: 0/12Vdc
  3) Đầu ra dòng điện một chiều: 0 đến 20mA, 4 đến 20mA
  4) Đầu ra điện áp DC: 0 đến 5V, 1 đến 5V, 0 đến 10V
  5) Đầu ra SSR (Triac): Định mức hiện tại: 0,5A
  6) Đầu ra bộ thu hở: Loại chìm

• Đầu ra 2 (OUT2) ※Có thể gán Điều khiển, Sự kiện, HBA và FAIL cho đầu ra
  1) Đầu ra tiếp điểm rơle: tiếp điểm 1a
  2) Đầu ra xung điện áp cho truyền động SSR: 0/12Vdc
  3) Đầu ra dòng điện một chiều: 0 đến 20mA, 4 đến 20mA
  4) Đầu ra điện áp DC: 0 đến 5V, 1 đến 5V, 0 đến 10V
  5) Đầu ra SSR (Triac): Định mức hiện tại: 0,5A
  6) Đầu ra bộ thu hở: Loại chìm
  Đầu ra kỹ thuật số 1 đến 4 (DO1 đến 4)※Đầu ra kỹ thuật số 1 đến 2 (DO1 đến 2) cho FB100
  ※Có thể chỉ định Event, HBA và FAIL cho đầu ra.
  Đầu ra tiếp điểm rơle: tiếp điểm 1a
  Chức năng sự kiện (Tối đa 4 điểm): Cảnh báo nhiệt độ, Cảnh báo ngắt vòng điều khiển (LBA)
  Đầu vào CT cho cảnh báo đứt bộ gia nhiệt (Tối đa 2 điểm)
  Ngõ ra truyền lại tương tự (Tối đa 1 điểm): 0 đến 20mA, 4 đến 20mA, 0 đến 1V, 0 đến 5V, 0 đến 10V, 1 đến 5Vdc
  Đầu vào kỹ thuật số: (Tối đa 7 điểm) ※Có thể lựa chọn chức năng từ bảng lựa chọn logic đầu vào Sự kiện
  Giao diện truyền thông: RS-485 / RS-422A / RS-232C　※RS-485 chỉ dành cho FB100
  Đầu vào chuyển tiếp nguồn: ※Có sẵn ngoại trừ FB100
  Đầu vào điện trở phản hồi (FBR): 100 đến 10kΩ (135Ω theo tiêu chuẩn)

  <Thông Số Kỹ Thuật Chung>

  Điện áp nguồn (Định mức): 100 đến 240Vac/24Vac/24Vdc
  Nhiệt độ môi trường: -10 đến 50°C
  Cân nặng:

  FB100 Khoảng 150g

  FB400 Xấp xỉ 230g

  FB900 Xấp xỉ 290g

  Tiêu chuẩn an toàn:　UL UL61010-1

  CUL CAN/CSA-22.2 SỐ 61010-1

  Dấu CE: 　Chỉ thị điện áp thấp (LVD) EN61010-1

  Chỉ thị EMC EN61326-1

  RCM EN55011

Kích thước

Models

FB100

FB400 / FB900

Model: MA900 / MA901

Có thể kiểm soát nhiệt độ của nhiều kênh trên một bộ điều khiển duy nhất.
Loại điều khiển này có màn hình hiển thị và các phím thao tác, hệ thống điều khiển nhiệt độ nhiều vòng có thể dễ dàng thực hiện và khả năng bảo trì tốt.
Bộ điều khiển cần ít không gian lắp đặt hơn so với việc lắp đặt nhiều bộ điều khiển vòng lặp đơn.

Độ chính xác của phép đo: ± 0,3% giá trị hiển thị
Thời gian lấy mẫu: 0,5 giây.
Điều khiển nhiệt độ 4ch (MA900) hoặc 8ch (MA901) trên một bộ điều khiển
Các chức năng phong phú như chức năng đa bộ nhớ, đầu vào/đầu ra kết nối.

TÍNH NĂNG

Có thể điều khiển nhiệt độ tối đa 8 kênh trong kích thước hình vuông 96mm

Hai loại; 4ch hoặc 8ch

Không gian bảng điều khiển được giảm

Tối đa 8 loại vùng nhớ

Có thể cài đặt tối đa 8 loại tham số của mỗi kênh. Điều này góp phần nâng cao hiệu quả dây chuyền sản xuất và quản lý sản phẩm.

Các thông số được bao phủ bởi Vùng bộ nhớ:

Cài đặt nhiệt độ, cài đặt Báo thức khác nhau, giá trị PID, Windup chống thiết lập lại (ARW), Cài đặt giới hạn tốc độ thay đổi, Sử dụng/không sử dụng kênh

Nhiều lựa chọn

Có sẵn chức năng kết nối, chức năng cảnh báo và đầu vào tiếp xúc kỹ thuật số.

Thông số kỹ thuật

• Số lượng đầu vào: 4 điểm (MA900), 8 điểm (MA901)
  Loại đầu vào: ※Xem Mã phạm vi đầu vào để biết phạm vi đầu vào.
  1) Cặp nhiệt điện: K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII
  2) RTD: Pt100 hoặc JPt100
  3) Điện áp một chiều: 0 đến 5V dc, 1 đến 5V dc, 1-10V dc
  Thời gian lấy mẫu: 0,5 giây. (MA900), 1 giây. (MA901)
  Độ chính xác của phép đo：±(0.3% giá trị hiển thị+1 chữ số)　※Tùy thuộc vào đầu vào và phạm vi.
  đầu ra
  1) Đầu ra tiếp điểm rơle: tiếp điểm 1a
  2) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc
  3) Dòng ra: 0 đến 20mA, 4 đến 20mA dc
  4) Đầu ra bộ thu hở: Loại chìm
  Đầu ra cảnh báo (Tối đa 3 điểm): Cảnh báo nhiệt độ, Cảnh báo đứt bộ gia nhiệt (HBA), Cảnh báo đứt vòng điều khiển (LBA)
  ※Báo động 1: Được cung cấp theo tiêu chuẩn, Báo động 2 và 3: Tùy chọn
  ※Alarm 3 trên MA900 khả dụng với các đầu ra riêng lẻ của từng kênh (ngoại trừ loại nhiệt/làm mát)

  Đầu vào CT cho cảnh báo đứt bộ gia nhiệt (Tối đa 1 điểm)
  Giao tiếp: RS-232C/RS-422A/RS-485
  Đầu vào tiếp điểm bên ngoài (5 điểm): Chuyển đổi RUN/STOP, Chuyển đổi vùng bộ nhớ (4 điểm)
  ※Đối với MA901, phải chỉ định Cảnh báo đứt bộ gia nhiệt hoặc Đầu vào Giao tiếp/Kỹ thuật số.

  <Thông Số Kỹ Thuật Chung>

  Điện áp nguồn (Đánh giá): 100 đến 240V ac/24V ac/24V dc
  Nhiệt độ môi trường: 0 đến 50°C
  Trọng lượng: Approx.560g
  Tiêu chuẩn an toàn :UL UL61010-1

  CUL CAN/CSA-22.2 SỐ 61010-1

  Dấu CE: Chỉ thị điện áp thấp (LVD)EN61010-1

  Chỉ thị EMC EN61326-1

  RCM EN55011

Kích thước

Models

MA900（4 chanel, 4 chanel heat/cool control）

MA901（8 chanel）

Model: PZ400 / PZ900

Bộ điều khiển này thay đổi điểm đặt theo mẫu chương trình đặt trước.
Chương trình bao gồm tăng/giảm điểm đặt (điều khiển dốc) và giữ điểm đặt ở mức đặt trước trong một khoảng thời gian đặt trước (điều khiển ngâm).
Việc thêm tín hiệu thời gian vào mẫu chương trình sẽ cho phép xuất ra thiết bị bên ngoài dưới dạng sự kiện.

Đầu vào phổ quát
(Có thể lựa chọn từ Cặp nhiệt điện, RTD Pt100, Điện áp, Dòng điện)
Độ chính xác của phép đo: ± 0,1% giá trị được hiển thị
Thời gian lấy mẫu: 0,05 giây.
16 mẫu theo 16 phân đoạn (Tối đa 256 phân đoạn theo các mẫu liên kết)
PID 8 cấp
Màn hình LCD 5 chữ số 11 đoạn
Các phím truy cập trực tiếp để thao tác dễ dàng hơn
Cổng giao tiếp bộ nạp phía trước

TÍNH NĂNG

Màn hình lớn + màn hình 3 tầng giúp dễ dàng quan sát

Thông tin khác nhau được hiển thị trên màn hình LCD lớn.

Giám sát nhanh bộ điều khiển.

Sử dụng các phím ấn trực tiếp đơn giản hóa hoạt động

Các phím thường dùng được gán cho các phím trực tiếp. Điều này giúp tránh các lỗi vận hành của người vận hành và  thực hiện các thao tác chính dễ dàng.

Bộ điều khiển điều chỉnh cài đặt theo thiết bị được điều khiển

Chức năng Level-PID được sử dụng rộng rãi trên bộ điều khiển Ramp/Soak.

Cài đặt mức của từng cấp được bộ điều khiển tự động tính toán.

Nếu không có kiến ​​thức nâng cao, thiết lập ban đầu sẽ được bộ điều khiển tự động hoàn thành.

Cổng kết nối bộ nạp phía trước

Tất cả các kiểu máy đều được trang bị cổng giao tiếp của bộ tải trước để cải thiện khả năng bảo trì Có sẵn phần mềm quản lý dữ liệu cấu hình (PROTEM2)

Mô hình này có thể được sử dụng trong các ứng dụng nâng cao

16 phân đoạn theo 16 mẫu Chức năng liên kết mẫu cho phép thiết lập tối đa 256 phân đoạn.

Có thể cung cấp tối đa bốn đầu ra tín hiệu thời gian trong một mẫu. Việc sử dụng hoạt động logic cho phép thiết lập tối đa 4 điểm trên mỗi DO để xử lý các chuỗi  phức tạp.

Thông số kỹ thuật

• Số đầu vào : 1 điểm
  Loại đầu vào (Đầu vào phổ dụng): ※Xem Mã phạm vi đầu vào để biết phạm vi đầu vào.

  1) Nhóm đầu vào nhiệt độ, dòng điện một chiều, điện áp một chiều (thấp)

  Cặp nhiệt điện: K, J, R, S, B, E, N, T, W5Re/W26Re, PLII, PR40-20, U, L
  RTD: Pt100 hoặc JPt100 (loại 3 dây)
  Điện áp DC (thấp): 0 đến 10mVDC, 0 đến 100mVdc

  2) Nhóm đầu vào điện áp DC (cao)

  0 đến 1V, 0 đến 5V, 1 đến 5V, 0 đến 10V, -5 đến +5V, -10 đến +10V

  3) Nhóm đầu vào dòng điện một chiều

  0 đến 20mA một chiều, 4 đến 20mA một chiều

  Thời gian lấy mẫu: 0,05 giây.
  Độ chính xác của phép đo: ±(0.1% giá trị hiển thị+1 chữ số)　※Tùy thuộc vào đầu vào và
  Chức năng điều khiển chương trình

  1) Số mẫu chương trình: Max. 16 mẫu
  2) Số lượng phân đoạn chương trình : Tối đa 16 phân đoạn ※Tối đa 256 phân đoạn sử dụng chức năng Liên kết mẫu
  3) Thời gian phân đoạn: 0 giờ 0 phút. đến 199 giờ 59 phút. hoặc 0 phút.0 giây. đến 199 phút.59 giây. ※Có thể cài đặt thời gian liên tục
  4) Các chức năng tùy chọn: Hiển thị thời gian còn lại (Thời gian còn lại theo đoạn/Thời gian còn lại theo mẫu)

  Tín hiệu thời gian (4 điểm) DO1 đến 4 (DO2 đến 4 là tùy chọn): Được chỉ định trong gán DO
  Đầu ra 1 (OUT1) ※Điều khiển, Cảnh báo nhiệt độ, HBA (Báo động ngắt bộ gia nhiệt), LBA (Báo động ngắt vòng điều khiển) hoặc truyền lại tín hiệu tương tự có thể được chỉ định.

  1) Đầu ra tiếp điểm rơle: Tiếp điểm 1c　※Rơle có độ bền cao
  2) Xung điện áp cho truyền động SSR: 0/12V dc
  4) Đầu ra hiện tại: 0 đến 20mA, 4 đến 20mA dc
  5) Đầu ra điện áp liên tục DC: 0 đến 5V, 1 đến 5V, 0 đến 10V
  6) Đầu ra bóng bán dẫn: Dòng tải cho phép 100 mA

  Chức năng sự kiện (4 điểm): Có thể gán cho OUT1 đến 3, DO 1 đến 4
  Chức năng truyền lại tương tự: Truyền lại tương tự (1 điểm): Có thể gán cho OUT1 đến 3.
  Giao tiếp bộ nạp: Giao diện RS-232C

  Đầu ra 2 (OUT2) ※Có thể chỉ định Điều khiển, Sự kiện, HBA (Cảnh báo ngắt bộ gia nhiệt), LBA (Cảnh báo ngắt vòng điều khiển) hoặc truyền lại tín hiệu tương tự

  1) Đầu ra tiếp điểm rơle (a): Tiếp điểm FZ100 1a　※Rơle có độ bền cao
  2) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc
  3) Dòng ra: 0 đến 20mA, 4 đến 20mA dc
  4) Đầu ra điện áp liên tục: 0 đến 5V, 1 đến 5V, 0 đến 10V dc
  5) Đầu ra bóng bán dẫn: Dòng tải cho phép 100 mA

• Đầu ra 3 (OUT3) ※Đầu ra phổ dụng
  ※Có thể chỉ định Điều khiển, Sự kiện, HBA (Báo động ngắt bộ gia nhiệt), LBA (Báo động ngắt vòng điều khiển) hoặc truyền lại tín hiệu tương tự.

  1) Đầu ra xung điện áp cho truyền động SSR: 0/14V dc
  2) Đầu ra dòng điện một chiều: 0 đến 20mA, Đầu ra dòng điện: 0 đến 20mA, 4 đến 20mA dc

  Đầu ra kỹ thuật số (DO: tối đa 4 điểm)
  DO1 đến 4: Đầu ra tiếp điểm rơle, tiếp điểm 1a ※DO1 được cung cấp theo tiêu chuẩn.
  Đầu vào sự kiện (Tối đa 6 điểm): CHẠY, ĐẶT LẠI, Chuyển đổi số mẫu chương trình, Chuyển đổi Dir/Rev, Nhả HOLD/HOLD, BƯỚC, BẬT/TẮT, Đặt khóa/mở khóa dữ liệu, Giữ đỉnh/Dưới
  Đầu vào CT cho cảnh báo đứt bộ gia nhiệt: Tối đa 2 điểm
  Điện trở phản hồi (FBR), Đầu vào: 100 đến 10kΩ (tiêu chuẩn: 135Ω)
  Giao tiếp: RS-422A/RS-485

  <Thông Số Kỹ Thuật Chung>

  Điện áp nguồn (Định mức): 100 đến 240V ac/24Vac/24Vdc
  Nhiệt độ môi trường: -10 đến +55°C
  Cân nặng:

  PZ400: Xấp xỉ 221g
  PZ900: Xấp xỉ 291g

  Tiêu chuẩn an toàn:

  UL: UL61010-1
  cUL: CAN/CSA-22.2 SỐ 61010-1

  Đánh dấu CE:

  Chỉ thị điện áp thấp (LVD) EN61010-1
  Chỉ thị EMC EN61326-1

  RCM: EN55011

  Kích thước

Unit : mm

Models

Model: ST-230/ST-230L/ST-30/ST-30L/ST-32/ST-32L/ST-29/ST-29L/ST-29H/ST-29HL

ST-230 / ST-230L

Nhiệt độ tối đa: 300°C
Loại nghiêng đầu

ST-30 / ST-30L

Nhiệt độ tối đa: 300°C
Đầu cảm biến nhỏ

ST-32 / ST-32L

Nhiệt độ tối đa: 600°C
Đầu cảm biến không gỉ

ST-29 / ST-29L ST-29H / ST-29HL

Nhiệt độ tối đa: 800°C (ST-29 / ST-29L),1100°C (ST-29H / ST-29HL)
Đầu cảm biến không gỉ (loại đặc biệt)

TÍNH NĂNG

ST-230 / ST-230L
Loại đầu nghiêng để đo nhiệt độ bề mặt chính xác

Đầu nghiêng cho phép tiếp xúc chặt chẽ với đối tượng đo để đo nhiệt độ bề mặt chính xác.

Tay cầm vừa vặn với bàn tay của bạn (ngay cả khi đeo găng tay) để đo ổn định.

ST-30 / ST-30L
Đầu nhỏ của cảm biến này phù hợp để đo nhiệt độ bề mặt của một vật thể nhỏ hoặc trong một không gian nhỏ.

Đầu cảm biến của cảm biến này sử dụng thép không gỉ để có độ bền ở nhiệt độ cao.

ST-32 / ST-32L
Đầu cảm biến làm bằng thép không gỉ phù hợp để đo nhiệt độ cao.

Đầu cảm biến làm bằng thép không gỉ phù hợp để đo nhiệt độ cao.

ST-29 / ST-29L、ST-29H / ST-29HL
Cảm biến cho phạm vi nhiệt độ cao với độ bền nhiệt độ cao

Đầu làm bằng thép không gỉ với các chốt dẫn hướng cho phép độ bền cao trong nhiệt độ cao.

ST-29 / ST-29L dùng để đo nhiệt độ lên đến 800°C
ST-29H / ST-29HL được sử dụng để đo nhiệt độ lên đến 1100°C.

Thông số kỹ thuật

ST-230 / ST-230L

Thời gian đáp ứng (Bề mặt kim loại): 1,1 giây (chỉ báo 99%), 0,45 giây. (chỉ định 90%)
Điện trở của cảm biến với dây dẫn 1 mét: 7,7Ω
Độ chính xác (*): ±1.3°C hoặc ±1.3% nhiệt độ đo được
Đầu cáp: đầu nối 3C (dành cho DP-350), đầu nối 6C (dành cho DP-700) ※Vui lòng chỉ định kiểu đầu cáp tại thời điểm đặt hàng.

ST-30 / ST-30L

Thời gian đáp ứng (Bề mặt kim loại): 0,6 giây. (chỉ định 95%)
Hằng số thời gian (Bề mặt kim loại): 0,2 giây. (chỉ định 63%)
Điện trở của cảm biến với dây dẫn 1 mét: 8Ω
Độ chính xác (*)：±0.5% ±1°C
Đầu cáp: đầu nối 3C (dành cho DP-350), đầu nối 6C (dành cho DP-700) ※Vui lòng chỉ định kiểu đầu cáp tại thời điểm đặt hàng.

ST-32 / ST-32L

Thời gian đáp ứng (Bề mặt kim loại): 0,7 giây. (chỉ định 95%)
Hằng số thời gian (Bề mặt kim loại): 0,2 giây. (chỉ định 63%)
Điện trở của cảm biến với dây dẫn 1 mét: 7,5Ω
Độ chính xác (*)：±0.5% ±1°C
Đầu cáp: đầu nối 3C (dành cho DP-350), đầu nối 6C (dành cho DP-700) ※Vui lòng chỉ định kiểu đầu cáp tại thời điểm đặt hàng.

ST-29 / ST-29L

Thời gian đáp ứng (Bề mặt kim loại): 0,5 giây. (chỉ định 95%)
Hằng số thời gian (Bề mặt kim loại): 0,1 giây. (chỉ định 63%)
Điện trở của cảm biến với dây dẫn 1 mét: 10Ω
Độ chính xác (*)：±0.3% ±1°C
Đầu cáp: đầu nối 3C (dành cho DP-350), đầu nối 6C (dành cho DP-700) ※Vui lòng chỉ định kiểu đầu cáp tại thời điểm đặt hàng.

ST-29H / ST-29HL

Thời gian đáp ứng (Bề mặt kim loại): 1,5 giây. (chỉ định 95%)
Hằng số thời gian (Bề mặt kim loại): 0,4 giây. (chỉ định 63%)
Điện trở của cảm biến với dây dẫn 1 mét: 2Ω
Độ chính xác (*)：±0.5% ±1°C
Đầu cáp: đầu nối 3C (dành cho DP-350), đầu nối 6C (dành cho DP-700) ※Vui lòng chỉ định kiểu đầu cáp tại thời điểm đặt hàng.

(*) Độ chính xác khi đo nhiệt độ bề mặt đồng là 100°C.

Kích thước

ST-230/230L

ST-30/30L

ST-32/32L

ST-29/29L　ST-29H/29HL

Models

Model: JB-150, JB-16, JB-160, JB-703, JB-704

TÍNH NĂNG

JB-150
Loại đầu kim có vỏ bọc cho chất lỏng và vật bán rắn

The tip of the protection tube (sensing part) is shaped like a sharp needle so that the sensor can be easily stabbed into the measured object.

Sensors with reinforced welded protection tube are also available. This may be suitable for measuring temperature of asphalt.

JB-16
Sheathed needle type for fluids and semi-solid objects

Có hai loại đường kính ống bảo vệ (1,6 và 3,2mm) tùy thuộc vào ứng dụng, độ bền yêu cầu và thời gian đáp ứng.

JB-160
Loại đầu kim có vỏ bọc với tay cầm

Tay cầm  vừa vặn với bàn tay của bạn (ngay cả khi đeo găng tay) để đo ổn định.

Có hai loại đường kính ống bảo vệ (1,6 và 3,2mm) tùy thuộc vào ứng dụng, độ bền yêu cầu và thời gian đáp ứng.

Có hai loại chiều dài ống bảo vệ (100mm và 150mm) tùy thuộc vào ứng dụng.

JB-703 / JB-704 ＊Dùng riêng với DP-700
Được thiết kế dành riêng cho các ứng dụng với thực phẩm (lớp hoàn thiện chống nước và chống vi khuẩn)

Tay cầm và dây cáp được hoàn thiện chống vi khuẩn và cảm biến có thể rửa được bằng nước (chuẩn chống nước IP67).

Sử dụng cảm biến này kết hợp với DP-700 là lý tưởng cho các ngành công nghiệp chế biến thực phẩm nhờ ống bảo vệ của nó với lớp hoàn thiện bóng #400.

JB-703 là cảm biến kiểu đâm được sử dụng bằng cách đâm vào vật thể đo.

Thông số kỹ thuật

JB-150

Thời gian đáp ứng (nước sôi): 1,5 giây. (chỉ định 95%)
Hằng số thời gian (nước sôi): 0,14 giây. (chỉ định 63%)
Điện trở của cảm biến với dây dẫn dài 1 mét: 2,5Ω
Độ chính xác: dưới 333°C　±2.5°C, 333°C trở lên　±0.0075・l t l　(t=Nhiệt độ đo được)
Đầu cáp: đầu nối 3C (dành cho DP-350), đầu nối 6C (dành cho DP-700) ※Vui lòng chỉ định kiểu đầu cáp tại thời điểm đặt hàng.

JB-16

Thời gian đáp ứng (nước sôi):φ1,6 1,00 giây. (chỉ báo 95%), φ3.2: 2,5 giây (chỉ báo 95%)
Hằng số thời gian (nước sôi): φ1,6 0,15 giây (chỉ báo 63%), φ3,2: 0,50 giây (chỉ báo 63%)
Điện trở của cảm biến với dây dẫn 1m: φ1.6：3.9Ω, φ3.2：1.7Ω
Độ chính xác: dưới 333°C ±2,5°C, 333°C trở lên ±0,0075・l t l　(t=Nhiệt độ đo được)
Đầu cáp: đầu nối 3C (dành cho DP-350), đầu nối 6C (dành cho DP-700) ※Vui lòng chỉ định kiểu đầu cáp tại thời điểm đặt hàng.

JB-160

Thời gian đáp ứng (nước sôi): φ1,6 0,7 giây (chỉ báo 90%), φ3,2　1,4 giây (chỉ báo 90%)
Điện trở của cảm biến có dây dẫn 1m: φ1,6 12Ω, φ3,2 9Ω
Độ chính xác: dưới 333°C±2,5°C, 333°C trở lên ±0,0075・l t l　(t=Nhiệt độ đo được)
Đầu cáp: đầu nối 3C (dành cho DP-350), đầu nối 6C (dành cho DP-700) ※Vui lòng chỉ định kiểu đầu cáp tại thời điểm đặt hàng.

JB-703（cho DP-700）

Thời gian đáp ứng (nước sôi): 1,1 giây. (chỉ định 90%)
Điện trở của cảm biến với dây chì 1m: 7.6Ω
Độ chính xác: dưới 333°C ±2,5°C, 333°C trở lên ±0,0075・l t l　(t=Nhiệt độ đo được)
Đầu cáp: Đầu nối 6C

JB-704（cho DP-700）

Thời gian đáp ứng (nước sôi): 1,9 giây. (chỉ định 90%)
Điện trở của cảm biến với dây dẫn 1m: 18,5Ω
Độ chính xác: dưới 333°C ±2,5°C, 333°C trở lên ±0,0075・l t l　(t=Nhiệt độ đo được)
Đầu cáp: Đầu nối 6C

Kích thước

JB-150

JB-16

JB-160

JB-703

JB-704

Models

Model: SRX series

• Độ chính xác của phép đo: ± 0,1% giá trị được hiển thị
  Thời gian lấy mẫu: 0,025 giây.
  2 vòng điều khiển trên mỗi mô-đun
  Mô-đun đầu vào/đầu ra kỹ thuật số
  Có thể kết nối tối đa 31 mô-đun

TÍNH NĂNG

Thời gian lấy mẫu nhanh 0,025 giây

Kiểm soát phản hồi với thời gian lấy mẫu 0,025 giây cho phép kiểm soát quá trình thay đổi nhanh.

PID và các tham số khác có thể được đặt theo đơn vị 1/100 giây

Tối đa 2 vòng trên mỗi mô-đun và Tiết kiệm dây

Một mô-đun nhỏ gọn cho phép điều khiển 2 kênh.

Các đường cấp điện và liên lạc của các mô-đun mở rộng được hợp nhất trên đầu nối kết nối để tiết kiệm dây.

Chức năng điều khiển chương trình có sẵn

Điều khiển Ramp/Soak của 16 phân đoạn theo 16 mẫu (Liên kết mẫu) khả dụng độc lập trên mỗi kênh.

※Điều khiển điểm đặt cố định và điều khiển dốc/ngâm có thể chuyển đổi

Đầu vào/đầu ra kỹ thuật số linh hoạt

Có sẵn các mô-đun đầu vào và đầu ra kỹ thuật số với tối đa 28 đầu vào/đầu ra cho mỗi mô-đun.

Đầu vào kỹ thuật số có thể được sử dụng để chuyển đổi chế độ hoạt động. Mô-đun đầu ra kỹ thuật số có thể được sử dụng để cung cấp đầu ra cho trạng thái hoạt động, trạng thái sự kiện, v.v.

Thông số kỹ thuật

Mô đun điều khiển nhiệt độ (TIO)

Số lượng đầu vào: Tối đa 2 điểm (IN1, IN2)　※IN2(2nd input) có thể được cấu hình thành đầu vào từ xa
Loại đầu vào (Đầu vào phổ biến trong mỗi nhóm đầu vào): ※Xem Mã phạm vi đầu vào để biết phạm vi đầu vào.
1) Cặp nhiệt điện, nhóm điện áp DC (thấp)
Cặp nhiệt điện: K,J,R,S,B,E,N,T,W5Re26/W26Re,PLII
Điện áp DC (thấp): 0 đến 10mV dc, 0 đến 100mV dc, 0-1V dc
2) Nhóm RTD
RTD: Pt100, JPt100 (hệ thống 3 dây)
3) Nhóm điện áp một chiều (cao) và dòng điện một chiều
Đầu vào điện áp DC (cao): 0 đến 5V dc, 1 đến 5V dc, 0 đến 10V dc
Đầu vào dòng điện một chiều: 0 đến 20mA dc, 4 đến 20mA dc
Thời gian lấy mẫu: 0,025 giây
Độ chính xác của phép đo: ±(0,1% giá trị hiển thị+1 chữ số)　※Tùy thuộc vào đầu vào và phạm vi.
đầu ra
1) Đầu ra tiếp điểm rơle: tiếp điểm 1a
2) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc
3) Đầu ra dòng điện một chiều: 0 đến 20mA, 4 đến 20mA
4) Đầu ra điện áp DC: 0 đến 5V, 1 đến 5V, 0 đến 10V
Chức năng sự kiện (tối đa 2 điểm): Cảnh báo nhiệt độ, cảnh báo ngắt vòng điều khiển
Chức năng điều khiển chương trình
Số mẫu: Max. 16 mẫu (Tối đa 16 phân đoạn trên mỗi mẫu)
Số lượng phân khúc: Max. 256 phân đoạn (16 phân đoạn/mẫu và 16 mẫu)
Giao diện truyền thông: RS-485

<Đặc Điểm Kỹ Thuật của Tùy Chọn>

Đầu vào CT cho báo động ngắt lò sưởi: 1 điểm/ch

Đặc điểm kỹ thuật chung
Điện áp nguồn : 24Vdc
Nhiệt độ môi trường cho phép: -10 đến 50°C
Trọng lượng: Mô-đun cơ bản: khoảng 220g
Mô-đun mở rộng: khoảng 190g
Tiêu chuẩn an toàn:

UL　UL61010-1
cUL　CAN/CSA-22.2 SỐ 61010-1
Dấu CE: Chỉ thị điện áp thấp (LVD)EN61010-1　　Chỉ thị EMC　EN61326-1
RCM　EN55011

Mô-đun đầu vào kỹ thuật số (DI)

Số lượng đầu vào: Mô-đun X-DI-A: 12 điểm (6 điểm/chung) * Đầu nối vít
Mô-đun X-DI-B: 12 ​​điểm (6 điểm/chung) * Đầu nối vít
16 điểm (4 điểm/chung) * Cổng kết nối
Loại đầu vào: Đầu vào tiếp điểm khô (không có điện áp)
Hành động chuyển đổi: Một trong các chức năng sau có thể được gán cho từng kênh điều khiển.
1) Chế độ hoạt động của chương trình: RESET, RUN, FIX, MAN, HOLD, STEP
2) Lựa chọn mẫu bắt đầu chương trình
3) Bắt đầu/dừng tự chạy
Giao diện truyền thông: RS-485

Đặc điểm kỹ thuật chung

Điện áp nguồn (Định mức): 24V dc (được cung cấp từ mô-đun cơ bản)
Nhiệt độ môi trường cho phép: -10 đến 50°C
Trọng lượng: Mô-đun DI-A, xấp xỉ 152g
Mô-đun DI-B, xấp xỉ 158g
Tiêu chuẩn an toàn:

UL　UL61010-1

Dấu CE: Chỉ thị điện áp thấp (LVD): EN61010-1　　 Chỉ thị EMC: EN61326-1
RCM　EN55011

Mô-đun đầu ra kỹ thuật số (DO)

Số lượng đầu ra: Mô-đun X-DO-A: 12 điểm (6 điểm/chung) * Đầu vít
Mô-đun X-DO-B: 12 ​​điểm (6 điểm/chung) * Đầu vít
16 điểm (4 điểm/chung) * Cổng kết nối
Loại đầu ra: Đầu ra bóng bán dẫn (loại chìm)
Nội dung đầu ra: Có thể gán các chức năng sau cho từng kênh điều khiển nhiệt độ.

Trạng thái ngắt vòng lặp điều khiển (LBA), trạng thái KẾT THÚC MẪU, trạng thái Chờ,
Trạng thái đầu ra CH1 đến CH16 tín hiệu thời gian, trạng thái đầu vào CH1 đến CH28 của mô-đun DI
Giao diện truyền thông: RS-485

Đặc điểm kỹ thuật chung

Điện áp nguồn (Định mức): 24V dc (được cung cấp từ mô-đun cơ bản)
Nhiệt độ môi trường cho phép: -10 đến 50°C
Trọng lượng: Mô-đun DO-A: approx.152g
Mô-đun DO-B: xấp xỉ 158g
Tiêu chuẩn an toàn:

UL UL61010-1
CUL CAN/CSA-22.2 SỐ 61010-1
Dấu CE: Chỉ thị điện áp thấp (LVD) EN61010-1　 　Chỉ thị EMC　EN61326-1
RCM EN55011

Kích thước

X-TIO-A

X-TIO-B,X-DI-A,X-DO-A

X-DI-B,X-DO-B

Models

Model: VGR-B100

Đây là một thiết bị để ghi lại các biến số của quá trình như nhiệt độ, độ ẩm, áp suất và tốc độ dòng chảy.
Có hai loại phương pháp ghi; một loại biểu đồ để in dữ liệu trên giấy biểu đồ và một loại không cần giấy để lưu trữ dữ liệu trong thẻ nhớ.
Đầu vào của máy ghi âm có thể từ cặp nhiệt điện, RTD và các tín hiệu dòng điện và điện áp DC khác.

Thao tác trên màn hình cảm ứng
Tối đa 12 điểm (trong đầu ghi) và thêm 36 điểm đầu vào (thiết bị bên ngoài được kết nối qua Modbus Master), tổng cộng 48 đầu vào
Ethernet được cung cấp theo tiêu chuẩn
Bảo mật mở rộng (21 CFR 11, Tùy chọn)

Model: SBR-EW100 / EW180

Đây là một thiết bị để ghi lại các biến số của quá trình như nhiệt độ, độ ẩm, áp suất và tốc độ dòng chảy.
Có hai loại phương pháp ghi; một loại biểu đồ để in dữ liệu trên giấy biểu đồ và một loại không cần giấy để lưu trữ dữ liệu trong thẻ nhớ.
Đầu vào của máy ghi có thể từ cặp nhiệt điện, RTD và các tín hiệu dòng điện và điện áp DC khác.

Màn hình dạng chấm đầy đủ với màn hình điều hướng
Chu kỳ đo: 1 giây đối với kiểu máy 6 chấm.
Giao diện tùy chọn và điều khiển từ xa.

TÍNH NĂNG

Màn hình đa chức năng hiển thị rõ ràng

Có 80 loại kiểu hiển thị để chọn; hiển thị kỹ thuật số, hiển thị biểu đồ thanh, v.v.

Có thể đăng ký tối đa 15 kiểu hiển thị và có thể chuyển đổi màn hình bằng cách nhấn phím DISP.

Hai kích cỡ có sẵn

Có hai loại kích thước mặt trước là 144×144mm và 288×288mm.

Thông số kỹ thuật

• Đầu vào: Cặp nhiệt điện, RTD, điện áp DC, dòng điện một chiều (Điện trở shunt), đầu vào tiếp điểm và đầu vào điện áp
  Số đầu vào: 1 điểm (1 bút), 2 điểm (2 bút), 3 điểm (3 bút), 4 điểm (4 bút), 6 điểm (6 điểm chấm), 12 điểm (12 điểm chấm), 18 điểm (18 điểm chấm), 24 điểm (24 điểm chấm) ※12, 18, và 24 điểm chỉ khả dụng trên SBR-EW180.
  Chu kỳ đo: Pen model; 0,125 giây. mỗi kênh (tất cả các kênh)　Dotting model: 1 giây/6 điểm, 2,5 giây/12 đến 24 điểm chấm
  Chu kỳ ghi: Kiểu bút: Ghi liên tục ở mỗi kênh　Dotting model: 6 điểm/10 giây, 12 điểm/15 giây, 18 điểm/20 giây, 24 điểm/30 giây
  Phương pháp ghi: Pen model: Bút dạ dùng một lần，Dotting model: Chấm 6 màu
  Tốc độ nạp biểu đồ: Pen model: 5 đến 12000 mm/h (82 bước)　 Dotting model: 1 đến 1500 mm/h (bước 1 mm)
  Chiều rộng ghi hiệu quả: 100mm (SBR-EW100), 180mm (SBR-EW180)<Thông số kỹ thuật của Tùy chọn>
  Ngõ ra cảnh báo (Ngõ ra tiếp điểm rơle):
  SBR-EW100: 2, 4, 6 điểm
  SBR-EW180: 2, 4, 6, 12, 24 điểm
  Giao diện truyền thông: RS-422A/RS-485, Modbus RTUA
  Pen model: 8 kênh:
  Dotting model: 12 kênh (SBR-EW100), 24 kênh (SBR-EW180)
  Số học mục đích chung, Bốn số học, Căn bậc hai, Giá trị tuyệt đối, logarit thông thường, hàm mũ, lũy thừa, Phép toán quan hệ, phép toán logic: MAX, MIN, AVE, SUM, MAX－MIN
  Điều khiển từ xa (5 điểm): Bắt đầu/dừng ghi,　Chuyển đổi tốc độ biểu đồ In thông báo (5 điểm), In thủ công, ACK báo động, Đặt
  đồng hồ, Bắt đầu/dừng tính toán,　Đặt lại tính toán
  Điện áp nguồn (Đánh giá): 100 đến 240V AC
  Nhiệt độ môi trường: 0 đến 50°C
  Trọng lượng: SBR-EW100: 1 bút: Xấp xỉ 2,1kg, 2 bút: Xấp xỉ 2,2kg, 3 bút: Xấp xỉ. 2,3kg, 4 bút: Xấp xỉ 2,4kg,
  6 chấm: Xấp xỉ 2,5kg
  SBR-EW180: 1 bút: Khoảng 7,5kg, 2 bút: Khoảng 7,5kg, 3 bút: 7,6kg, 4 bút: 7,6kg、
  Loại 6 chấm: Khoảng 8,4kg, Loại 12 chấm: Khoảng 8,6kg, Loại 18 chấm: Khoảng.、Loại 24 chấm: Khoảng 9,0kg
  Tiêu chuẩn an toàn: Dấu CE: Điện áp thấp (LVD): EN61010-2-030

  Chỉ thị EMC　EN61326-1 Loại A，

Kích thước

Models

Model: PROTEM2

Phần mềm này được thiết kế riêng để thiết lập các thông số khác nhau và sao lưu dữ liệu của sản phẩm (bộ điều khiển, chỉ báo, thiết bị đầu ra). Phần mềm tương thích với PC chạy hệ điều hành Windows.
Phần mềm nâng cao hiệu quả thiết lập các thiết bị điều khiển. Nó có thể được sử dụng để cài đặt hàng loạt các tham số, sao lưu, quản lý dữ liệu như ghi dữ liệu và tính toán tự động các tham số khác nhau.

Các model được hỗ trợ: Thiết bị điều khiển của RKC (bộ điều khiển, chỉ báo, bộ điều khiển nguồn, v.v.)
Hiển thị/Cài đặt các thông số khác nhau của thiết bị điều khiển
Sao lưu/Chuyển dữ liệu đã thiết lập
Ghi dữ liệu bao gồm hiển thị biểu đồ xu hướng

Model: AE500

Loại sản phẩm này nhận tín hiệu từ cảm biến nhiệt độ và các thiết bị khác (điện áp/dòng điện một chiều) và hiển thị kỹ thuật số nhiệt độ, áp suất, lưu lượng, v.v.
Thêm một rơle tùy chọn cho phép sử dụng chỉ báo làm thiết bị báo động.
Loại hiệu suất cao có sẵn với giao diện truyền thông, đầu ra truyền lại tương tự, đầu vào kỹ thuật số và các loại khác để thiết lập hệ thống giám sát dữ liệu tiên tiến hơn.

Độ chính xác của phép đo: ± 0,3% giá trị hiển thị
Thời gian lấy mẫu: 0,5 giây.
Đầu ra kỹ thuật số: 4 điểm (tùy chọn)

TÍNH NĂNG

Màn hình hiển thị kích thước lớn

Màn hình LED 5 chữ số sáng lớn, dễ đọc từ xa.

Tối đa 4 điểm của chức năng báo động (tùy chọn)

Báo động quá trình (cao và thấp) có thể được gán cho bốn đầu ra.

※Báo động có thể được chỉ định có/không có hành động.

※Có thể chọn ngõ ra truyền lại analog thay cho ngõ ra Alarm 3.

Chức năng kết nối

Lên đến 31 thiết bị có thể được kết nối đa điểm qua đường truyền thông RS-485.

Thông số kỹ thuật

• Loại đầu vào: ※Xem Mã phạm vi đầu vào để biết phạm vi đầu vào.
  a) Cặp nhiệt điện K,J,T,S,R,E,B,N,W5Re/W26Re,U,L,PLII
  b) RTD： Pt100 hoặc JPt100
  c) Điện áp DC: 0 đến 5V dc hoặc 1 đến 5V dc
  d) Dòng điện một chiều: 0 đến 20mA dc hoặc 4 đến 20mA dc ※Cần có điện trở bên ngoài 250Ω.
  Thời gian lấy mẫu: 0,5 giây.
  Độ chính xác của phép đo: ±(0.3% giá trị hiển thị+1 chữ số) ※Phụ thuộc vào đầu vào và phạm vi.

  Chức năng cảnh báo
  a) Chức năng cảnh báo: Max.4 điểm
  b) Loại cảnh báo: Cảnh báo quá trình cao, Cảnh báo quá trình thấp (có hoặc không có hành động giữ cảnh báo)
  c) Đầu ra: Đầu ra tiếp điểm rơle, tiếp điểm 1a
  Đầu ra truyền lại tương tự
  a) Số đầu ra: 1 điểm ※Đầu ra truyền lại hoặc đầu ra báo động 3, tùy theo lựa chọn nào
  b) Tín hiệu đầu ra: Dòng điện đầu ra: 0 đến 20mA dc, 4 đến 20mA dc
  Chức năng kết nối
  Giao diện truyền thông: RS-485

  <Thông Số Kỹ Thuật Chung>

  Điện áp nguồn (Định mức): 100 đến 240V ac / 24V ac / 24V dc
  Nhiệt độ môi trường: 0 đến 50°C
  Trọng lượng xấp xỉ. 250g
  Tiêu chuẩn an toàn :UL UL61010-1 CUL CAN/CSA-22.2 SỐ 61010-1
  Dấu CE: Chỉ thị điện áp thấp (LVD)EN61010-1

Kích thước

Models

Model: AG500

Loại sản phẩm này nhận tín hiệu từ cảm biến nhiệt độ và các thiết bị khác (điện áp/dòng điện một chiều) và hiển thị kỹ thuật số nhiệt độ, áp suất, lưu lượng, v.v.
Thêm một rơle tùy chọn cho phép sử dụng chỉ báo làm thiết bị báo động.
Loại hiệu suất cao có sẵn với giao diện truyền thông, đầu ra truyền lại tương tự, đầu vào kỹ thuật số và các loại khác để thiết lập hệ thống giám sát dữ liệu tiên tiến hơn.

Độ chính xác của phép đo: ± 0,1% giá trị được hiển thị
Thời gian lấy mẫu: 0,1 giây.
Đầu ra kỹ thuật số: 6 điểm (tùy chọn)
Đầu ra tương tự: 1 điểm (tùy chọn)
Đầu vào tiếp điểm bên ngoài: 2 điểm (tùy chọn)
Chức năng giao tiếp: Tùy chọn

TÍNH NĂNG

Màn hình hiển thị kích thước lớn

Màn hình LED 5 chữ số sáng lớn, dễ đọc từ xa.
Các biểu tượng PV và Báo động được hiển thị luân phiên.

Đa dạng đầu vào / đầu ra

Chỉ báo này có thể được cung cấp tối đa 2 đầu vào tiếp điểm bên ngoài, 6 đầu ra kỹ thuật số, 1 đầu vào tương tự và chức năng giao tiếp. Tất cả các chức năng này có sẵn.

Nguồn điện cho cảm biến có sẵn (tùy chọn)

Cung cấp năng lượng tích hợp cho cảm biến có sẵn.

※Khi cấp nguồn cho cảm biến (24V DC), số lượng đầu ra cảnh báo tối đa là 2 điểm.

※Khi nguồn điện cho cảm biến (12V DC) được cung cấp, số lượng đầu ra cảnh báo tối đa là 5 điểm.

Thông số kỹ thuật

• Loại đầu vào (Đầu vào phổ dụng): ※Xem Mã phạm vi đầu vào để biết phạm vi đầu vào.

  1) Nhóm đầu vào nhiệt độ, dòng điện một chiều, điện áp một chiều (thấp)

  Cặp nhiệt điện: K, J, R, S, B, E, N, T, W5Re/W26Re, PLII, U, L
  RTD: Pt100 hoặc JPt100 (loại 3 dây)
  Điện áp DC (thấp): 0 đến 10mV, -10 đến 10mV, 0 đến 100mV, -100 đến 100mV, 0 đến 1V
  Đầu vào dòng điện một chiều: 0 đến 20mA, 4 đến 20mA

  2) Nhóm đầu vào điện áp DC (cao)

  Đầu vào điện áp DC (cao): -1 đến 1V, 0 đến 5V, 1 đến 5V, 0 đến 10V

  Thời gian lấy mẫu: 0,25 giây.
  Độ chính xác của phép đo: ±(0,1% giá trị hiển thị+1 chữ số)　※Tùy thuộc vào đầu vào và phạm vi.
  giữ chức năng

  1) Giữ đỉnh: Giá trị đo được tối đa được giữ lại.
  2) Giữ đáy: Giá trị đo tối thiểu được giữ lại.
  ※Có thể đặt lại giá trị đã lưu bằng thao tác phím, tín hiệu bên ngoài.
  ※Khi tắt thiết bị, các giá trị giữ (đỉnh/đáy) sẽ không được sao lưu.

  Nguồn cấp cho cảm biến: 24V dc ±1.2V hoặc 12V dc±1V
  Loại 24V dc: trong vòng 24mA dc
  Loại 12V dc: trong vòng 20mA dc

  <Đặc Điểm Kỹ Thuật của Tùy Chọn>

  Chức năng cảnh báo (Tối đa 6 điểm): Quá trình cảnh báo cao, Quá trình cảnh báo thấp (có hoặc không có hành động giữ cảnh báo)
  Đầu ra tiếp điểm rơle, tiếp điểm 1a
  Đầu vào tiếp điểm bên ngoài: (2 điểm): Đặt lại giữ, nhả khóa liên động
  Đầu vào tiếp điểm ít điện áp (khô)
  Đầu ra truyền lại tương tự (1 điểm)
  Đầu ra điện áp (1): 0 đến 1V dc, 0 đến 5V dc, 1 đến 5V dc, 0 đến 10V dc
  Đầu ra điện áp (2): 0 đến 10mV dc, 0 đến 100mV dc
  Đầu ra hiện tại: 0 đến 20mA dc, 4 đến 20mA dc
  Giao diện truyền thông: RS-422cA / RS-485

  Điện áp nguồn (Định mức): 100 đến 240V ac / 24V ac / 24V dc
  Nhiệt độ môi trường: -10 đến 50°C
  Trọng lượng: Approx.190g
  Tiêu chuẩn an toàn :UL UL61010-1 CUL CAN/CSA-22.2 SỐ 61010-1
  Dấu CE: Chỉ thị điện áp thấp (LVD) EN61010-1

  Chỉ thị EMC EN61326-1

Kích thước

Models

Model: Zeal2

Phần mềm này được thiết kế riêng để thiết lập các thông số khác nhau và sao lưu dữ liệu của sản phẩm (bộ điều khiển, chỉ báo, thiết bị đầu ra). Phần mềm tương thích với PC chạy hệ điều hành Windows.
Phần mềm nâng cao hiệu quả thiết lập các thiết bị điều khiển. Nó có thể được sử dụng để cài đặt hàng loạt các tham số, sao lưu, quản lý dữ liệu như ghi dữ liệu và tính toán tự động các tham số khác nhau.

Công cụ chỉnh sửa và ánh xạ thanh ghi PLC (sẵn sàng cho MAPMAN)

Các mô hình được hỗ trợ:
Z-COM, COM-ML-1, COM-ME-6

TÍNH NĂNG

Kết nối MAPMAN (lập trình kết nối với PLC) dễ dàng

Chỉnh sửa và lập bản đồ giữa các thiết bị RKC và PLC có thể dễ dàng đạt được trên PC.

Các mô hình được hỗ trợ

ZCOM

PLC được hỗ trợ

Sê-ri MELSEC (Mitsubishi Electric)

Dòng FA-M3 (Yokogawa Electric)

Sê-ri SYSMAC (Omron)

COM-ML-1, COM-ME-6

PLC được hỗ trợ:

Sê-ri MELSEC (Mitsubishi Electric)

*Vui lòng kết nối với PC thông qua bộ chuyển đổi RKC COM-KG.

Thông số kỹ thuật

Models được hỗ trợ

Bộ điều khiển mô-đun   SRZ series (Z-COM module)

Bộ chuyển kết nối　COM-ML-1, COM-ME-6

Môi trường phần mềm

Windows 10 (32 bit and 64 bit editions), Windows 11

Model: SA100L

Bộ điều khiển giới hạn cung cấp cho bạn khả năng bảo vệ quá/dưới nhiệt cho thiết bị hoặc sản phẩm của bạn trong quá trình xử lý. Khi nhiệt độ vượt quá hoặc thấp hơn giá trị cài đặt (giới hạn cao hoặc giới hạn thấp), bộ điều khiển giới hạn sẽ ngắt hoặc ngắt nguồn khỏi quy trình. Đầu ra này có thể được sử dụng để báo động hoặc ngắt nguồn điện cho mạch gia nhiệt. Vì lý do an toàn, đầu ra sẽ được giữ lại cho đến khi thao tác đặt lại được thực hiện ngay cả khi giá trị đo trở về phạm vi bình thường. Thao tác đặt lại có thể được thực hiện bằng thao tác phím trước, giao tiếp hoặc đầu vào kỹ thuật số.

Bảo vệ quá/dưới nhiệt độ
Hẹn giờ quá nhiệt độ
Độ chính xác của phép đo: ± 0,3% giá trị hiển thị
Thời gian lấy mẫu: 0,5 giây.
Kiểu lắp ray DIN (Cũng có thể lắp đặt trên bảng điều khiển)

TÍNH NĂNG

Bảo vệ quá/dưới nhiệt độ

Khi nhiệt độ vượt quá hoặc thấp hơn giá trị cài đặt (giới hạn cao hoặc giới hạn thấp), SA100L sẽ ngắt hoặc ngắt nguồn khỏi quy trình.
Đầu ra này có thể được sử dụng để báo động hoặc ngắt nguồn điện cho mạch gia nhiệt.
Vì lý do an toàn, đầu ra sẽ được giữ lại cho đến khi thao tác đặt lại được thực hiện ngay cả khi giá trị đo trở về phạm vi bình thường.
Thao tác đặt lại có thể được thực hiện bằng thao tác phím hoặc đầu vào kỹ thuật số.

Bộ điều khiển nhiệt độ kiểu gắn ray DIN

Có thể cài đặt trên đường ray DIN bên trong tủ điều khiển. Ổ cắm đầu cuối có thể tháo rời để bảo trì dễ dàng.

Hai đầu ra có thể được chỉ định cho đầu ra điều khiển, đầu ra cảnh báo hoặc đầu ra truyền lại tương tự

Thiết bị này có thể được sử dụng làm bộ điều khiển nhiệt độ, báo động hoặc thiết bị bảo vệ quá nhiệt tùy thuộc vào việc gán đầu ra.

Thông số kỹ thuật

• Số đầu vào: 1 điểm
  Loại đầu vào: ※Xem Mã phạm vi đầu vào để biết phạm vi đầu vào.
  1）Cặp nhiệt điện : K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII
  2）RTD: Pt100 hoặc JPt100
  3）Điện áp một chiều: 0 đến 5V dc, 1 đến 5V dc
  4）Dòng điện một chiều: 0 đến 20mA dc, 4 đến 20mA dc　※ Cần có điện trở bên ngoài 250Ω.
  Thời gian lấy mẫu: 0,5 giây.
  Độ chính xác của phép đo：±(0.3% giá trị hiển thị+1 chữ số)　※Tùy thuộc vào đầu vào và phạm vi.
  Đầu ra (OUT1) ※Được gán từ đầu ra điều khiển, đầu ra cảnh báo hoặc đầu ra truyền lại tương tự.
  1) Đầu ra tiếp điểm rơle: tiếp điểm 1a
  2) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc
  3) Đầu ra dòng điện một chiều: 0 đến 20mA, 4 đến 20mA dc

  Đầu ra2（OUT2）※Được chỉ định từ đầu ra điều khiển hoặc đầu ra cảnh báo.
  1) Đầu ra tiếp điểm rơle: tiếp điểm 1a
  2) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc
  Đầu ra cảnh báo (tối đa 2 điểm): Cảnh báo nhiệt độ hoặc Cảnh báo ngắt vòng điều khiển
  Đầu vào tiếp điểm bên ngoài (tối đa 2 điểm): Chuyển đổi RUN/STOP hoặc chuyển đổi SV1/SV2
  Chức năng giao tiếp: Phương thức giao tiếp RS-485

  Điện áp nguồn (Định mức): 100 đến 240V ac/24Vac/24Vdc
  Nhiệt độ môi trường: 0 đến 50°C
  trọng lượng: Khoảng 120g (không bao gồm ổ cắm)
  Tiêu chuẩn an toàn:　UL UL61010-1CUL CAN/CSA-22.2 SỐ 61010-1

  Dấu CE: 　Chỉ thị điện áp thấp (LVD) EN61010-1

  Chỉ thị EMC EN61326-1

  FM đã được phê duyệt

Kích thước

Models

Model: CB100L

Bộ điều khiển giới hạn cung cấp cho bạn khả năng bảo vệ quá/dưới nhiệt cho thiết bị hoặc sản phẩm của bạn trong quá trình xử lý. Khi nhiệt độ vượt quá hoặc thấp hơn giá trị cài đặt (giới hạn cao hoặc giới hạn thấp), bộ điều khiển giới hạn sẽ ngắt hoặc ngắt nguồn khỏi quy trình. Đầu ra này có thể được sử dụng để báo động hoặc ngắt nguồn điện cho mạch gia nhiệt. Vì lý do an toàn, đầu ra sẽ được giữ lại cho đến khi thao tác đặt lại được thực hiện ngay cả khi giá trị đo trở về phạm vi bình thường. Thao tác đặt lại có thể được thực hiện bằng  phím hoặc đầu vào kỹ thuật số.

Bảo vệ quá/dưới nhiệt độ
Hẹn giờ quá nhiệt độ
Độ chính xác của phép đo: ± 0,3% giá trị hiển thị
Thời gian lấy mẫu: 0,5 giây.

TÍNH NĂNG

Bảo vệ quá/dưới nhiệt độ

Khi nhiệt độ vượt quá hoặc thấp hơn giá trị cài đặt (giới hạn cao hoặc giới hạn thấp), CB100L sẽ ngắt hoặc ngắt điện khỏi quy trình.
Đầu ra này có thể được sử dụng để báo động hoặc ngắt nguồn điện cho mạch gia nhiệt.
Vì lý do an toàn, đầu ra sẽ được giữ lại cho đến khi thao tác đặt lại được thực hiện ngay cả khi giá trị đo trở về phạm vi bình thường.
Thao tác đặt lại có thể được thực hiện bằng phím hoặc đầu vào kỹ thuật số.

Có thể gắn chặt

Có thể gắn chặt thiết bị vào bảng điều khiển

Chức năng kết nối (RS-485) khả dụng (Tùy chọn)

Lên đến 31 bộ điều khiển có thể được kết nối nhiều điểm qua đường truyền thông RS-485.

Giao thức truyền thông có thể được chọn từ tiêu chuẩn RKC hoặc giao thức MODBUS.

Thông số kỹ thuật

• Số đầu vào: 1 điểm
  Loại đầu vào: ※Xem Mã phạm vi đầu vào để biết phạm vi đầu vào.

  1）Cặp nhiệt điện : K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII

  2）RTD: Pt100 hoặc JPt100

  3）Điện áp một chiều: 0 đến 5V dc, 1 đến 5V dc

  4）Dòng điện một chiều: 0 đến 20mA dc, 4 đến 20mA dc　※ Cần có điện trở bên ngoài 250Ω.

  Thời gian lấy mẫu: 0,5 giây.
  Độ chính xác của phép đo：±(0.3% giá trị hiển thị+1 chữ số)　※Tùy thuộc vào đầu vào và phạm vi.
  Đầu ra (OUT1)

  1) Đầu ra tiếp điểm rơle: tiếp điểm 1a

  2) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc

  3) Đầu ra dòng điện một chiều: 0 đến 20mA, 4 đến 20mA dc

  4) Đầu ra triac trigger: Phương pháp trigger – Zero cross method

  5) Đầu ra triac: Định mức 0,5A

  Đầu ra 2 (OUT2) ※Đầu ra làm mát để điều khiển nhiệt/làm mát

  1) Đầu ra tiếp điểm rơle: tiếp điểm 1a

  2) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc

  3) Đầu ra dòng điện DC: 4 đến 20mA dc

  4) Đầu ra Triac: Định mức 0,5A

  Đầu ra cảnh báo (tối đa 2 điểm): Cảnh báo nhiệt độ, Cảnh báo ngắt bộ gia nhiệt và Cảnh báo ngắt vòng điều khiển
  Đầu vào CT cho cảnh báo đứt bộ gia nhiệt (tối đa 1 điểm)
  Chức năng truyền thông: Giao diện truyền thông RS-485

  Điện áp nguồn (Định mức): 100 đến 240Vac/24Vac/24Vdc
  Nhiệt độ môi trường: 0 đến 50°C
  Trọng lượng xấp xỉ. 170g
  Tiêu chuẩn an toàn:　UL UL61010-1CUL CAN/CSA-22.2 SỐ 61010-1

  Dấu CE: Chỉ thị điện áp thấp (LVD)EN61010-1

  Chỉ thị EMC　EN61326-1

  FM đã được phê duyệt

Kích thước

Models

Model: CZ-100P

Đây là một cảm biến để đo áp suất nóng chảy trong máy đùn nhựa. Cảm biến áp suất nóng chảy của chúng tôi sử dụng một phần tử áp suất loại đo biến dạng. Khi cảm biến được sử dụng kết hợp với bộ chuyển đổi chuyên dụng, đầu vào từ cảm biến được chuyển đổi thành tín hiệu tương tự như 4-20mA và 0-10V để kết nối với bộ điều khiển và đầu ghi.
Hệ thống không gây nguy cơ nhiễm bẩn nhựa khi cảm biến bị hỏng.

TÍNH NĂNG

Thân thiện với môi trường

Việc sử dụng thiết kế thanh đẩy giúp loại bỏ nguy cơ ô nhiễm nhựa do chất làm đầy như thủy ngân.

Thông số kỹ thuật

• Phương pháp chuyển đổi áp suất: Wheatstone loại máy đo biến dạng liên kết 4 cạnh.
  Phạm vi (Áp suất định mức): Tham khảo mã phạm vi áp suất.
  Độ chính xác và tuyến tính:
  ±1,0% nhịp (Loại vượt quá 70MPa : ±2,0% nhịp)
  [Khi nhiệt độ màng ngăn là 150°C] độ trễ:
  ± 0,5% nhịp
  ±1% nhịp (Loại vượt quá 50 MPa )
  ±2% nhịp (Loại vượt quá 70 MPa )
  Trong phạm vi ± 0,2% nhịp (loại 1MPa)
  Nhiệt độ tối đa cho phép của màng ngăn: 400°C
  Nhiệt độ tối đa cho phép của màng ngăn: 150°C
  * Khi nhiệt độ bề mặt của phần dưới của vỏ ngoài là 134°C, nhiệt độ của máy đo biến dạng là 150°C.
  Nếu nhiệt độ của máy đo biến dạng vượt quá 150°C, hiệu suất không thể được duy trì. Vui lòng cách ly cảm biến khỏi nguồn nhiệt bằng cách che nguồn nhiệt.
  Các giải pháp khác có thể bao gồm: Kéo dài chiều dài thân cảm biến, lắp đặt
  cảm biến ở một góc hoặc theo chiều ngang, v.v. Những phương pháp này được mong đợi để ngăn chặn sự gia tăng nhiệt độ trên máy đo biến dạng.
  Áp suất quá tải cho phép : 120% nhịp
  [1000% nhịp cho loại LLA (0,5MPa), 500% nhịp cho loại LLA (1MPa)
  Quá tải biên: 150% nhịp
  [2000% nhịp cho loại LLA (0,5MPa), 1000% nhịp cho loại LLA (1MPa)]

Kích thước

Models

Model: REX-P24

Bộ điều khiển này thay đổi điểm đặt theo mẫu chương trình đặt trước.
Chương trình bao gồm tăng/giảm điểm đặt (điều khiển ramp) và giữ điểm đặt ở mức đặt trước trong một khoảng thời gian đặt trước (điều khiển soak).
Việc thêm tín hiệu thời gian vào mẫu chương trình sẽ cho phép xuất ra thiết bị bên ngoài.

Độ chính xác của phép đo: ± 0,3% nhịp
Thời gian lấy mẫu: 0,5 giây.
2 mẫu theo 8 phân đoạn (Tối đa 16 phân đoạn sử dụng chức năng liên kết mẫu)
xây dựng plug-in

TÍNH NĂNG

Ba loại chế độ kiểm soát nhiệt độ có sẵn trong một thiết bị có kích thước hình vuông 48mm; Điều khiển chương trình, hẹn giờ, điểm đặt cố định

Tùy theo đối tượng điều khiển có thể lựa chọn và sử dụng một trong ba loại trên. Hoạt động có thể được đơn giản hóa, tùy thuộc vào ứng dụng.

Chế độ điều khiển chương trình
Chế độ kiểm soát nhiệt độ bằng hẹn giờ
Chế độ điều khiển điểm đặt cố định

Đa dạng đầu ra, đầu vào

Việc sử dụng chức năng đầu vào/đầu ra bên ngoài phong phú cho phép liên kết với các thiết bị bên ngoài.

*Chức năng đầu vào kỹ thuật số như đầu vào tiếp xúc bên ngoài. Chức năng đầu ra kỹ thuật số như đầu ra tín hiệu thời gian, đầu ra hết thời gian (ở chế độ điều khiển hẹn giờ).

Thông số kỹ thuật

• Số đầu vào: 1 điểm
  Loại ngõ vào: ※Xem Mã phạm vi ngõ vào để biết phạm vi ngõ vào.
  1) Cặp nhiệt điện: K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII
  2) RTD: Pt100 hoặc JPt100
  Thời gian lấy mẫu: 0,5 giây.
  Độ chính xác của phép đo：±(0.3% giá trị hiển thị+1 chữ số)　※Tùy thuộc vào đầu vào và phạm vi.
  Chức năng điều khiển chương trình
  1) Mẫu: Tối đa 8 phân đoạn trên mỗi mẫu, tối đa. 2 mẫu (Các mẫu có thể liên kết được)
  2) Thời gian phân đoạn: 00 giờ 00 phút. đến 99 giờ 59 phút. mỗi phân đoạn.
  Chức năng hẹn giờ
  1) Loại hẹn giờ: Hẹn giờ BẬT, Hẹn giờ TẮT, Hẹn giờ BẬT/TẮT
  2) Khoảng thời gian hẹn giờ: 00 giờ 00 phút. đến 99 giờ 59 phút. (Có thể cài đặt độc lập cho bộ hẹn giờ BẬT và BẬT/TẮT)
  đầu ra
  1) Đầu ra tiếp điểm rơ le: Tiếp điểm Form 1a
  2) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc
  3) Đầu ra dòng điện một chiều: 0 đến 20mA, 4 đến 20mA

  Đầu ra tiếp điểm bên ngoài (2 điểm): Đầu ra cảnh báo nhiệt độ, Đầu ra kết thúc mẫu (Chế độ điều khiển chương trình), Đầu ra tín hiệu thời gian (ở chế độ Điều khiển chương trình), Đầu ra kết thúc thời gian (ở chế độ điều khiển Hẹn giờ)
  Đầu vào tiếp điểm bên ngoài (1 điểm): ở chế độ điều khiển Điểm cài đặt cố định (STOP/START), ở chế độ Điều khiển chương trình (RESET/RUN) và ở chế độ Hẹn giờ (RESET/START)

  <Thông Số Kỹ Thuật Chung>

  Điện áp nguồn (Đánh giá): 100 đến 240V ac
  Nhiệt độ môi trường: 0 đến 50°C
  Trọng lượng: Approx.180g
  Tiêu chuẩn an toàn:UL　UL61010-1cUL　CAN/CSA-22.2 SỐ 61010-1

  Dấu CE: Chỉ thị điện áp thấp (LVD)　EN61010-1

  Chỉ thị EMC　EN61326-1

Kích thước

Models

Model: PF900

Loại bộ điều khiển này thay đổi điểm đặt theo chương trình cài đặt trước.
Chương trình bao gồm tăng/giảm điểm đặt (điều khiển dốc) và giữ điểm đặt ở mức đặt trước trong một khoảng thời gian đặt trước (điều khiển ngâm).
Việc thêm tín hiệu thời gian vào chương trình sẽ cho phép xuất ra thiết bị bên ngoài.

Độ chính xác của phép đo: ± 0,1% giá trị được hiển thị
Thời gian lấy mẫu: 0,1 giây.
99 mẫu x 10 phân đoạn đến 10 mẫu mẫu theo 99 phân đoạn (Tối đa 1024 phân đoạn)
Màn hình hiển thị.
Giao tiếp bộ tải trước.

TÍNH NĂNG

Dung lượng chương trình lớn (Max.1024 segments)

Có thể cài đặt chương trình giữa 99 mẫu theo 10 phân đoạn và 10 mẫu theo x99 phân đoạn.

Khi cài đặt 32 phân đoạn theo 32 mẫu được sử dụng với liên kết mẫu (Liên kết tất cả các mẫu), chương trình lớn nhất gồm 1024 phân đoạn có thể được tạo.

Đầu ra tín hiệu thời gian / Đầu ra tín hiệu đoạn (có thể lựa chọn)

Lựa chọn PID cấp độ hoặc PID phân đoạn

PID cấp độ hoặc PID phân đoạn có thể được gán tự do cho từng phân đoạn.

Các giá trị cài đặt có thể được lưu trữ trong 8 giai đoạn (trong trường hợp PID cấp) hoặc 8 vùng bộ nhớ (trong trường hợp PID phân đoạn)

Thuật toán điều khiển mới RSS (Ramp/Soak Stabilizer)

Dễ dàng thiết lập bằng cách sử dụng “Công cụ cấu hình và giao tiếp bộ tải trước”

Sự kết hợp giữa giao tiếp của trình tải và công cụ cấu hình chuyên dụng (phần mềm) cho phép dễ dàng cài đặt các mẫu chương trình phức tạp.

Thông số kỹ thuật

• Số đầu vào: 1 điểm
  Loại đầu vào (Đầu vào phổ dụng): ※Xem Mã phạm vi đầu vào để biết phạm vi đầu vào.

  1) Nhóm đầu vào nhiệt độ, dòng điện một chiều, điện áp một chiều (thấp)

  Cặp nhiệt điện: K, J, R, S, B, E, N, T, W5Re/W26Re, U, L, PLII
  RTD: Pt100 hoặc JPt100 (loại 3 dây)
  Điện áp DC (thấp): 0 đến 10mV dc, 0 đến 100mV dc, -100 đến 100mV dc, 0 đến 1V dc
  Nhóm đầu vào dòng điện một chiều: 0 đến 20mA dc, 4 đến 20mA dc

  2) Nhóm đầu vào điện áp DC (cao)

  -1 đến 1V, 0 đến 5V, 1 đến 5V, 0 đến 10V

  Độ chính xác của phép đo: ±(0,1% giá trị hiển thị+1 chữ số)　※Tùy thuộc vào đầu vào và phạm vi.
  Chức năng điều khiển chương trình

  1) Số mẫu chương trình: Max. 99 mẫu (có thể điều chỉnh)
  2) Số phân đoạn chương trình: Max.1024 phân đoạn. Số phân đoạn tối đa trên mỗi mẫu là 99 phân đoạn hoặc thấp hơn.
  3) Thời gian phân đoạn: 0 giờ 0 phút. đến 500 giờ 0 phút. hoặc 0 phút.0 giây đến 500 phút.0 giây.
  4) Các chức năng tùy chọn: Chuyển tiếp nhanh, Đảo ngược nhanh, Chương trình đầu ra, Chức năng sao chép, Chức năng thẻ、
  Xóa dữ liệu, Hiển thị thời gian còn lại (Hiển thị thời gian còn lại theo đoạn/Thời gian còn lại theo mẫu)

• Tín hiệu thời gian hoặc tín hiệu phân đoạn

  1) Số lượng đầu ra: 8 điểm
  2) Đầu ra: Tối đa 12 điểm (DO5 đến 12 là tùy chọn). Có thể gán bằng DO gán.

  Đầu vào kỹ thuật số (DI7 đến 11)

  1) Số lượng đầu vào: 5 điểm
  2) Nội dung có thể chuyển đổi: Đặt lại (RESET), Chạy (RUN), Giữ (HOLD), Bước (STEP)
  Chuyển đổi mẫu, có thể chuyển đổi hành động Dir/Rev

  Đầu ra 1 và 2 (OUT1 và 2)

  1) Đầu ra tiếp điểm rơle: tiếp điểm 1a
  2) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc
  3) Đầu ra dòng điện một chiều: 0 đến 20mA, 4 đến 20mA dc
  4) Đầu ra điện áp DC: 0 đến 1V, 0 đến 5V, 1 đến 5V, 0 đến 10V
  5) Đầu ra bộ thu hở:

  Đầu ra kỹ thuật số (4 điểm): DO1 đến DO4: Đầu ra tiếp điểm rơle: tiếp điểm 1a
  Chức năng sự kiện (4 điểm): Đầu ra kỹ thuật số, có thể tự do gán cho (DO 1 đến 12)
  Đầu ra tương tự (1 điểm): Tự do gán (OUT1 đến 3)
  Chức năng giao tiếp: Phương thức giao tiếp RS-485

  Đầu ra (OUT3)

  1) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc
  2) Đầu ra dòng điện một chiều: 0 đến 20mA, 4 đến 20mA dc
  3) Đầu ra điện áp DC: 0 đến 5V, 0 đến 10V, 1 đến 5V, 0 đến 1V
  4) Đầu ra bộ thu hở:

  Đầu vào kỹ thuật số (5 điểm): Phát hành WAIT, Chuyển đổi mẫu
  Đầu ra kỹ thuật số (8 điểm), DO5 đến 12: Đầu ra bộ thu hở
  ※Các chức năng sau có thể tự do gán cho DO1 đến 12:
  Tín hiệu thời gian, Sự kiện, Báo động đứt bộ gia nhiệt (HBA), Báo động đứt vòng điều khiển (LBA), Lỗi đầu vào nhiệt độ,
  Trạng thái RUN, trạng thái chế độ FIX, trạng thái chế độ MAN, trạng thái Ramp, trạng thái Ngâm, trạng thái HOLD, trạng thái Chờ,
  Tín hiệu kết thúc Patten, trạng thái AT, FAIL, Lỗi giao tiếp giữa HOST/Bộ điều khiển, lỗi đầu vào FBR
  Đầu vào CT cho cảnh báo ngắt bộ gia nhiệt: Tối đa 2 điểm
  Đầu vào điện trở phản hồi (FBR): 100 đến 10kΩ (135Ω theo tiêu chuẩn)
  Giao tiếp: Giao diện RS-485/RS-422A/RS-232C
  Giao tiếp liên bộ điều khiển: Giao diện RS-485

  <Thông Số Kỹ Thuật Chung>

  Điện áp nguồn (Định mức): 100 đến 240V ac/24Vac/24Vdc
  Nhiệt độ môi trường: -10 đến +55°C
  Trọng lượng: Approx.470g
  Tiêu chuẩn an toàn :UL UL61010-1

  CUL CAN/CSA-22.2 SỐ 61010-1

  Dấu CE: Chỉ thị điện áp thấp (LVD)EN61010-1

  Chỉ thị EMC EN61326-1

  RCM EN55011

  Kích thước

Models

Model: ST-50

Có hai loại cảm biến nhiệt độ; một loại tiếp xúc và một loại không tiếp xúc.
Một cảm biến nhiệt độ loại tiếp xúc được đặt tiếp xúc với đối tượng đo và đo nhiệt độ khi đạt được sự cân bằng nhiệt. Loại cảm biến này bao gồm cặp nhiệt điện, máy dò nhiệt độ điện trở bạch kim (RTD) và điện trở nhiệt.
Cảm biến nhiệt độ không tiếp xúc phát hiện bức xạ hồng ngoại phát ra từ đối tượng được đo và đo nhiệt độ từ lượng bức xạ. Một cảm biến nhiệt độ bức xạ thuộc loại này.
Cảm biến nhiệt độ/độ ẩm
Cảm biến này phát hiện tỷ lệ phần trăm độ ẩm trong môi trường xung quanh đồng thời với nhiệt độ.
Chúng tôi sử dụng cảm biến loại kháng polymer cao có độ chính xác cao.

Cảm biến nhiệt độ cặp nhiệt điện loại K màng mỏng có độ dày 0,34mm và 0,13mm.
Lý tưởng để đo nhiệt độ của vật thể nhỏ bằng cách dán lên bề mặt của nó.
Lý tưởng để chèn giữa hai bề mặt tiếp xúc với Loại đầu nhọn.
Polyimide（PI）Loại cách điện cho các ứng dụng cần cách điện.

TÍNH NĂNG

Cảm biến nhiệt loại tấm phim

Có sẵn phim không dệt sợi thủy tinh 0,34mm hoặc phim Polyimide 0,13mm（PI）. Lý tưởng để đo nhiệt độ của các vật thể nhỏ.

Đây là cặp nhiệt điện loại K

Với cáp chuyên dụng có đầu nối (W-ST-50A), cảm biến có thể được kết nối với đầu vào của thiết bị được cấu hình cho loại đầu vào cặp nhiệt điện K.
Nhiều lựa chọn các loại đầu cáp được cung cấp. Ví dụ, đầu nối uốn hình chữ Y hoặc đầu nối TC.

Phản hồi nhanh chóng

Vì công suất nhiệt của cảm biến rất nhỏ nên có thể đo nhiệt độ nhanh chóng. Điều này làm cho cảm biến phù hợp để thu thập các mức nhiệt độ.
< Đường đặc tính ST-50B / ST-51B / ST-51SB>

Bám dính trên bề mặt vật thể

Cảm biến này có thể được dán trên không gian hẹp hoặc trên vật thể nhỏ để đo nhiệt độ dễ dàng.
・Loại vải thủy tinh không dệt (tiêu chuẩn)
・Loại nhựa Polyimide (dùng trong phòng sạch)

Dễ dàng đo nhiệt độ bằng kẹp cáp

Cảm biến loại đầu trần (ST-50B / ST-51B / ST-51SB) được cung cấp để đo nhiệt độ của các vật thể nhỏ.

Loại cách nhiệt

Đầu dò loại cách nhiệt (ST-51SC) ngăn không cho dây của cặp nhiệt điện tiếp xúc trực tiếp với mục tiêu và đo nhiệt độ một cách chính xác.

Đo nhiệt độ tối đa đến 300°C

Sử dụng chất kết dính silicon cho phép kết dính trên hầu hết mọi vật thể ngoại trừ một số vật phẩm khó kết dính.
※ Không tạo ra Siloxane.

Lên đến 150°C: Có khả năng sử dụng nhiều lần bằng cách dán/tháo cảm biến.
Lên đến 200°C: Có khả năng sử dụng nhiều lần với điều kiện nhiệt độ không được hạ xuống dưới 150°C.
Lên đến 250°C: Có khả năng sử dụng nhiều lần với điều kiện nhiệt độ không được hạ xuống dưới 200°C.
Trên 250°C: Không thể đọc được.
※Số lần sử dụng lặp lại phụ thuộc vào môi trường hoạt động.

Thông số kỹ thuật

Cảm biến

Loại cảm biến: Phần tử cặp nhiệt điện loại K, JIS-1602 loại 2
Đường kính phần tử: ST-50 / ST-50B : 50μm, 100μm (Chiều dài: loại 100mm),100μm (Chiều dài: loại 300/500mm)

ST-51 / ST-51B / ST-51S/ ST-51SB/ ST-51SC：50μm

Chất liệu băng: ST-50 / ST-50B : Băng vải sợi thủy tinh không dệt (Sợi thủy tinh)

ST-51 / ST-51B / ST-51S / ST-51SB/ ST-51SC : Băng polyamit

Chất liệu phần dính: Keo silicon
Phạm vi nhiệt độ hoạt động: ST-50 / ST-50B / ST-51 / ST-51B / ST-51SB：0 đến 300°C

ST-51S/ ST-51SC：-40 đến +300°C

Điện trở cách điện（ST-51SC） : Hơn 10MΩ ở 500V DC
Điện áp điện môi（ST-51SC） : 500V AC trong một phút

Cáp kết nối

Vật liệu đầu nối: Nhựa PPS Đầu nối Max. nhiệt độ: 230°C
Cáp: ø3.3 Cáp nối dài, Tiêu chuẩn 1m
Chất liệu cáp: Bọc cao su silicon (Xanh) Cáp Max. nhiệt độ: 180°C

Kích thước

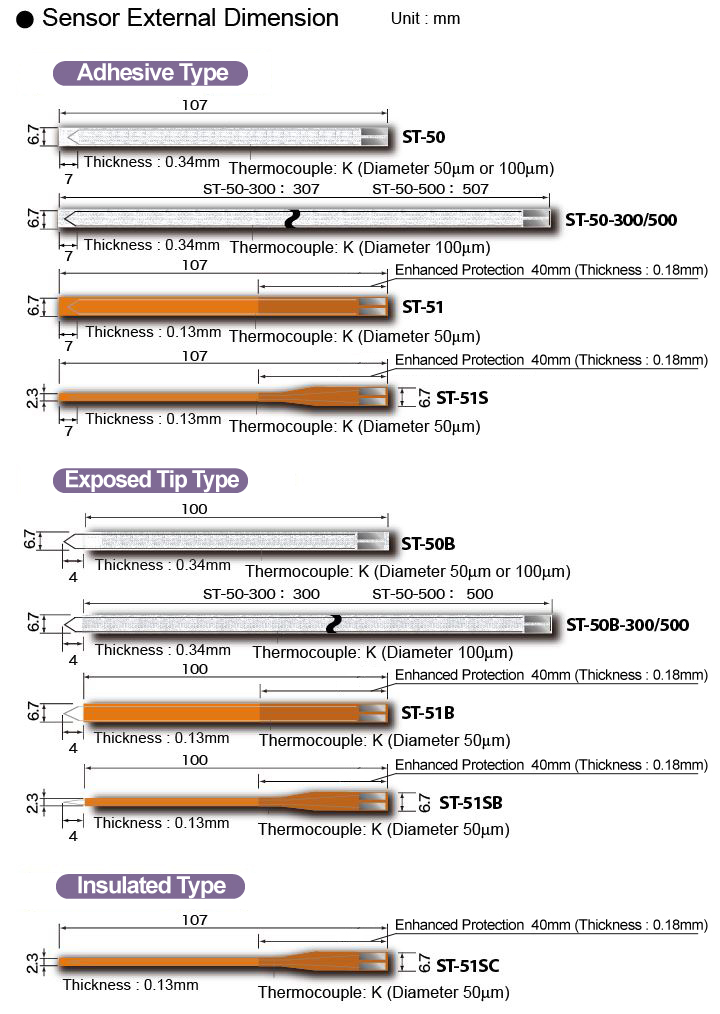

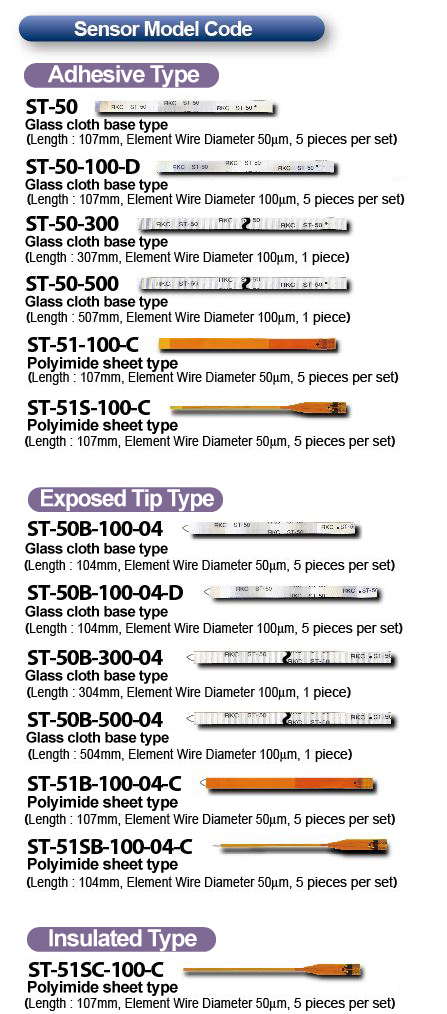

Models
