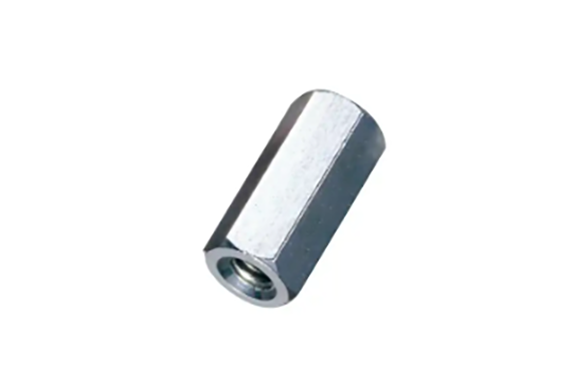

Manufacturer: Hirosugi Instruments Co., Ltd.
Model: ASF-300E

Specification

Material

Free-cutting steel (SUM)

process

Trivalent chromium chromate treatment

Exterior drawings

L tolerance
: ±0.1 up to L=60
, ±0.2 from L=65

Thread diameter (pitch)	L	Part Number	ℓ1
M3 (0.5)	3	ASF-303E	Fully threaded
	3.5	ASF-303.5E
	4	ASF-304E
	4.5	ASF-304.5E
	5	ASF-305E
	5.5	ASF-305.5E
	6	ASF-306E
	6.5	ASF-306.5E
	7	ASF-307E
	7.5	ASF-307.5E
	8	ASF-308E
	8.5	ASF-308.5E
	9	ASF-309E
	9.5	ASF-309.5E
	10	ASF-310E
	10.5	ASF-310.5E
	11	ASF-311E
	11.5	ASF-311.5E
	12	ASF-312E
	12.5	ASF-312.5E
	13	ASF-313E
	13.5	ASF-313.5E
	14	ASF-314E
	14.5	ASF-314.5E
	15	ASF-315E
	15.5	ASF-315.5E
	16	ASF-316E	6
	16.5	ASF-316.5E	6
	17	ASF-317E	6
	17.5	ASF-317.5E	6
	18	ASF-318E	6
	18.5	ASF-318.5E	6
	19	ASF-319E	6
	19.5	ASF-319.5E	6
	20	ASF-320E	6
	20.5	ASF-320.5E	6
	twenty one	ASF-321E	6
	21.5	ASF-321.5E	6
	twenty two	ASF-322E	6
	22.5	ASF-322.5E	6
	twenty three	ASF-323E	6
	23.5	ASF-323.5E	6
	twenty four	ASF-324E	6
	24.5	ASF-324.5E	6
	twenty five	ASF-325E	6
	25.5	ASF-325.5E	6
	26	ASF-326E	6
	26.5	ASF-326.5E	6
	27	ASF-327E	6
	27.5	ASF-327.5E	6
	28	ASF-328E	6
	28.5	ASF-328.5E	6
	29	ASF-329E	6
	29.5	ASF-329.5E	6
	30	ASF-330E	6
	35	ASF-335E	6
	40	ASF-340E	6
	45	ASF-345E	6
	50	ASF-350E	6
	55	ASF-355E	6
	60	ASF-360E	6
	65	ASF-365E	6
	70	ASF-370E	6
	75	ASF-375E	6
80	ASF-380E	6
85	ASF-385E	6
90	ASF-390E	6
95	ASF-395E	6
100	ASF-3100E	6
