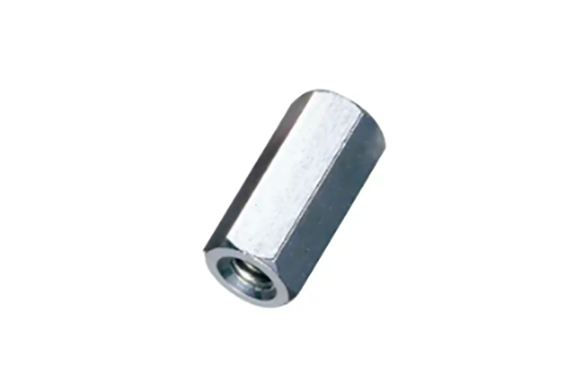

Manufacturer: Hirosugi Instruments Co., Ltd.
Model: ASF-400E

Specification

Material

Free-cutting steel (SUM)

process

Trivalent chromium chromate treatment

Exterior drawings

L tolerance:
±0.1 up to L=60
, ±0.2 from L=62 to L=100,
±0.3 from L=110

Thread diameter (pitch)	L	Part Number	ℓ1
M4 (0.7)	5	ASF-405E	Fully threaded
	5.5	ASF-405.5E
	6	ASF-406E
	6.5	ASF-406.5E
	7	ASF-407E
	7.5	ASF-407.5E
	8	ASF-408E
	8.5	ASF-408.5E
	9	ASF-409E
	9.5	ASF-409.5E
	10	ASF-410E
	10.5	ASF-410.5E
	11	ASF-411E
	11.5	ASF-411.5E
	12	ASF-412E
	12.5	ASF-412.5E
	13	ASF-413E
	13.5	ASF-413.5E
	14	ASF-414E
	14.5	ASF-414.5E
	15	ASF-415E
	15.5	ASF-415.5E
	16	ASF-416E	7.5
	16.5	ASF-416.5E	7.5
	17	ASF-417E	7.5
	17.5	ASF-417.5E	7.5
	18	ASF-418E	7.5
	18.5	ASF-418.5E	7.5
	19	ASF-419E	7.5
	19.5	ASF-419.5E	7.5
	20	ASF-420E	7.5
	20.5	ASF-420.5E	7.5
	twenty one	ASF-421E	7.5
	21.5	ASF-421.5E	7.5
	twenty two	ASF-422E	7.5
	22.5	ASF-422.5E	7.5
	twenty three	ASF-423E	7.5
	23.5	ASF-423.5E	7.5
	twenty four	ASF-424E	7.5
	24.5	ASF-424.5E	7.5
	twenty five	ASF-425E	7.5
	25.5	ASF-425.5E	7.5
	26	ASF-426E	7.5
	26.5	ASF-426.5E	7.5
	27	ASF-427E	7.5
	27.5	ASF-427.5E	7.5
	28	ASF-428E	7.5
	28.5	ASF-428.5E	7.5
	29	ASF-429E	7.5
	29.5	ASF-429.5E	7.5
	30	ASF-430E	7.5
	31	ASF-431E	7.5
	32	ASF-432E	7.5
	33	ASF-433E	7.5
	34	ASF-434E	7.5
	35	ASF-435E	7.5
	36	ASF-436E	7.5
	37	ASF-437E	7.5
	38	ASF-438E	7.5
	39	ASF-439E	7.5
	40	ASF-440E	7.5
	41	ASF-441E	7.5
	42	ASF-442E	7.5
	43	ASF-443E	7.5
44	ASF-444E	7.5
45	ASF-445E	7.5
46	ASF-446E	7.5
47	ASF-447E	7.5
48	ASF-448E	7.5
49	ASF-449E	7.5
50	ASF-450E	7.5
51	ASF-451E	7.5
52	ASF-452E	7.5
53	ASF-453E	7.5
54	ASF-454E	7.5
55	ASF-455E	7.5
56	ASF-456E	7.5
57	ASF-457E	7.5
58	ASF-458E	7.5
59	ASF-459E	7.5
60	ASF-460E	7.5
62	ASF-462E	7.5
64	ASF-464E	7.5
65	ASF-465E	7.5
66	ASF-466E	7.5
68	ASF-468E	7.5
70	ASF-470E	7.5
72	ASF-472E	7.5
74	ASF-474E	7.5
75	ASF-475E	7.5
76	ASF-476E	7.5
78	ASF-478E	7.5
80	ASF-480E	7.5
85	ASF-485E	7.5
90	ASF-490E	7.5
95	ASF-495E	7.5
100	ASF-4100E	7.5
110	ASF-4110E	7.5
120	ASF-4120E	7.5
130	ASF-4130E	7.5
140	ASF-4140E	7.5
150	ASF-4150E	7.5
