Manufacturer: Hirosugi Instruments Co., Ltd.

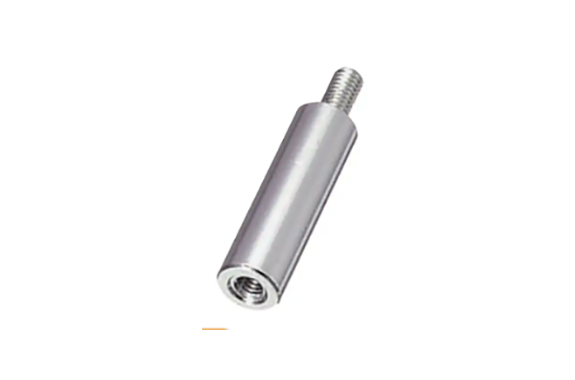

Model: BRL-500E

Specification

Material

M1.7 to M2: Lead-free, free-cutting aluminum (CB156)
with a lead content of 10 ppm or less.
M2.6 to M5: Lead-free, free-cutting aluminum (KS26)
with a lead content of 300 ppm or less.

process

Pickling

Exterior drawings

L tolerance:
±0.1 up to L=60,
±0.2 from L=65 to 100
, ±0.3 from L=110

Thread diameter (pitch)	L	Part Number	ℓ1
M5 (0.8)	8	BRL-508E	5
	10	BRL-510E	7
	12	BRL-512E	9
	15	BRL-515E	10
	18	BRL-518E	10
	20	BRL-520E	10
	twenty five	BRL-525E	10
	30	BRL-530E	10
	35	BRL-535E	10
	40	BRL-540E	10
	45	BRL-545E	10
	50	BRL-550E	10
	55	BRL-555E	10
	60	BRL-560E	10
	65	BRL-565E	10
	70	BRL-570E	10
	75	BRL-575E	10
	80	BRL-580E	10
	85	BRL-585E	10
	90	BRL-590E	10
	95	BRL-595E	10
	100	BRL-5100E	10
	110	BRL-5110E	10
	120	BRL-5120E	10
	125	BRL-5125E	10
	130	BRL-5130E	10
	140	BRL-5140E	10
	150	BRL-5150E	10
	27	BRL-427E	8
	28	BRL-428E	8
	29	BRL-429E	8
	30	BRL-430E	8
	35	BRL-435E	8
	40	BRL-440E	8
	45	BRL-445E	8
	50	BRL-450E	8
	55	BRL-455E	8
	60	BRL-460E	8
