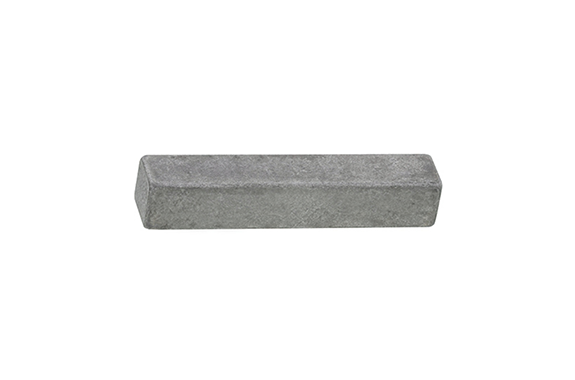

D0-K111 Q Angle Key JIS
Model: D0-K111
Iron (or standard).
Plain.

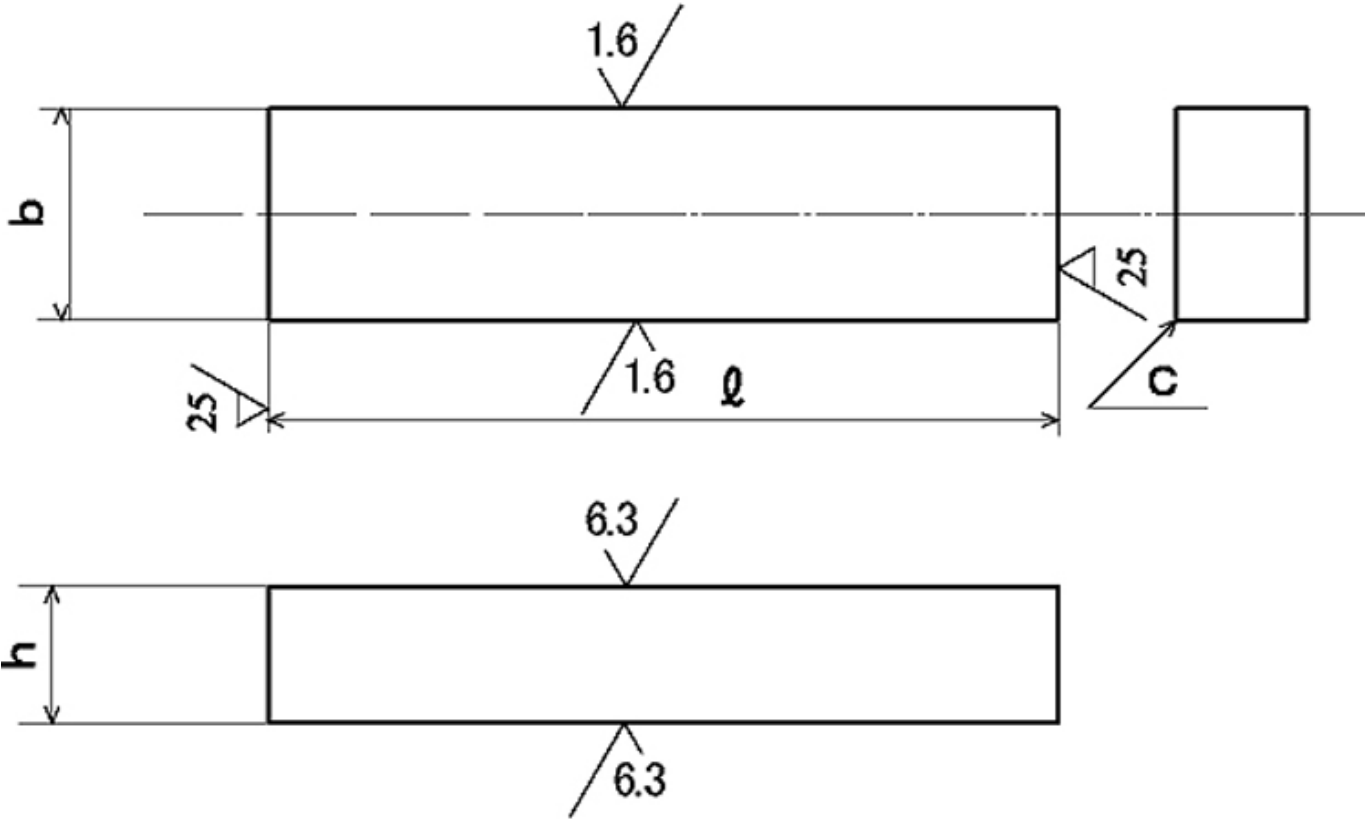

| Key Nominal Size b×h | Key Dimensions | ||||||
|---|---|---|---|---|---|---|---|
| b | h | c | I | ||||
| Standard Dimension | Tolerance (h9) | Standard Dimension | Tolerance | ||||
| 2X2 | 2 | 0 -0.025 | 2 | 0 -0.025 | h9 | 0.16 〜 0.25 | 6〜20 |
| 3X3 | 3 | 3 | 6〜36 | ||||
| 4X4 | 4 | 0 -0.03 | 4 | 0 -0.03 | 8〜45 | ||
| 5X5 | 5 | 5 | 0.25 〜 0.4 | 10-56 | |||
| 6X6 | 6 | 6 | 14 〜70 | ||||
| (7X7) | 7 | 0 -0.036 | 7 | 0 -0.036 | 16 〜80 | ||
| 8X7 | 8 | 7 | 0 -0.09 | h11 | 18 〜90 | ||
| 10X8 | 10 | 8 | 0.4 〜 0,6 | 22 〜110 | |||
| 12X8 | 12 | 0 -0.043 | 8 | 28 〜140 | |||
| 14X9 | 14 | 9 | 36 〜160 | ||||
| (15X10) | 15 | 10 | 40〜180 | ||||
| 16X10 | 16 | 10 | 45 〜180 | ||||
| 18X11 | 18 | 11 | 0 -0.11 | 50〜200 | |||
| 20X12 | 20 | 0 -0052 | 12 | 0.6 〜 0.8 | 56 〜220 | ||
| 22X14 | 22 | 14 | 63 〜250 | ||||
| (24X16) | 24 | 1¢ | 70〜280 | ||||
| 25X14 | 25 | 14 | 70〜280 | ||||
| 28X16 | 28 | 16 | 80〜320 | ||||
| 32X18 | 32 | 0 -0.062 | 18 | 90〜360 | |||
