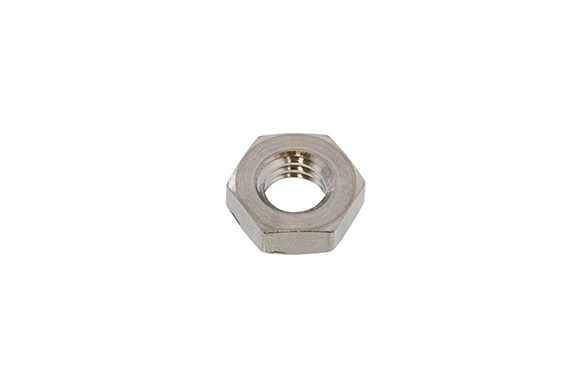

M0-0200 NT (Type 3)
Model: M0-0200
Iron (or standard), brass, Stainless steel (303, 304,…), Titanium (Ti), SUS316L,…
Plain, Zinc blue cr6+, Zinc yellow cr6+, Trivalent zinc cr+3 color white,…

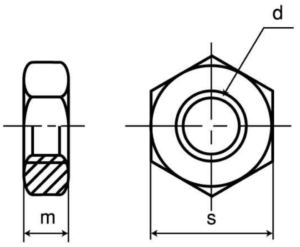

| Nominal Diameter | m | s | |||||
|---|---|---|---|---|---|---|---|
| Standard Dimension | Tolerance | Standard Dimension | Tolerance | ||||
| Upper | Middle | Coarse | Upper | Middle・Coarse | |||
| M2 | 1.2 | 0 -0.25 | – | – | 4 | 0 -0.2 | – |
| M2.3 | 1.4 | 4.5 | |||||
| M2.5 | 1.6 | 5 | |||||
| M2.6 | 1.6 | 5 | |||||
| M3 | 1.8 | 5.5 | |||||
| M3.5 | 2 | 6 | |||||
| M4 | 24 | 7 | |||||
| M4.5 | 2.8 | 0 -0.3 | 8 | ||||
| M5 | 3.2 | 8 | |||||
| M6 | 3.6 | 0 -0.48 | ± 0.6 | 10 | -0.6 | ||
| M7 | 4.2 | 11 | 0 -0.25 | 0 -0.7 | |||
| M8 | 5 | 13 | |||||
| M10 | 6 | 17 | |||||
| M12 | 7 | 0 -0.36 | 0 -0.58 | ± 0.8 | 19 | 0 -0.35 | 0 -0.8 |
| M14 | 8 | 22 | |||||
| M16 | 10 | 24 | |||||
| M18 | 11 | 0 -0.43 | 0 -0.70 | ± 0.9 | 27 | ||
| M20 | 12 | 30 | 0 -0.4 | 0 -1.0 | |||
| M22 | 13 | 32 | |||||
| M24 | 14 | 36 | |||||
| M27 | 16 | 41 | |||||
| M30 | 18 | 46 | |||||
| M33 | 20 | 0 -0.52 | 0 -0.84 | ± 1.0 | 50 | ||
| M36 | 21 | 55 | 0 -0.45 | 0 -1.2 | |||
| M39 | 23 | 60 | |||||
| M42 | 25 | 65 | |||||
| M45 | 27 | 70 | |||||
| M48 | 29 | 75 | |||||
| M52 | 31 | 0 -0.62 | 0 -1.0 | ± 1.2 | 80 | ||
| M56 | 34 | 85 | 0 -0.55 | 0 -1.4 | |||
| M60 | 36 | 90 | |||||
| M64 | 38 | 95 | |||||
| M68 | 40 | 100 | |||||
