W2-0380 JIS Concentric Ring Hole (S・H)
Model: W2-0380
Iron (or standard).
Plain.
Unit: mm

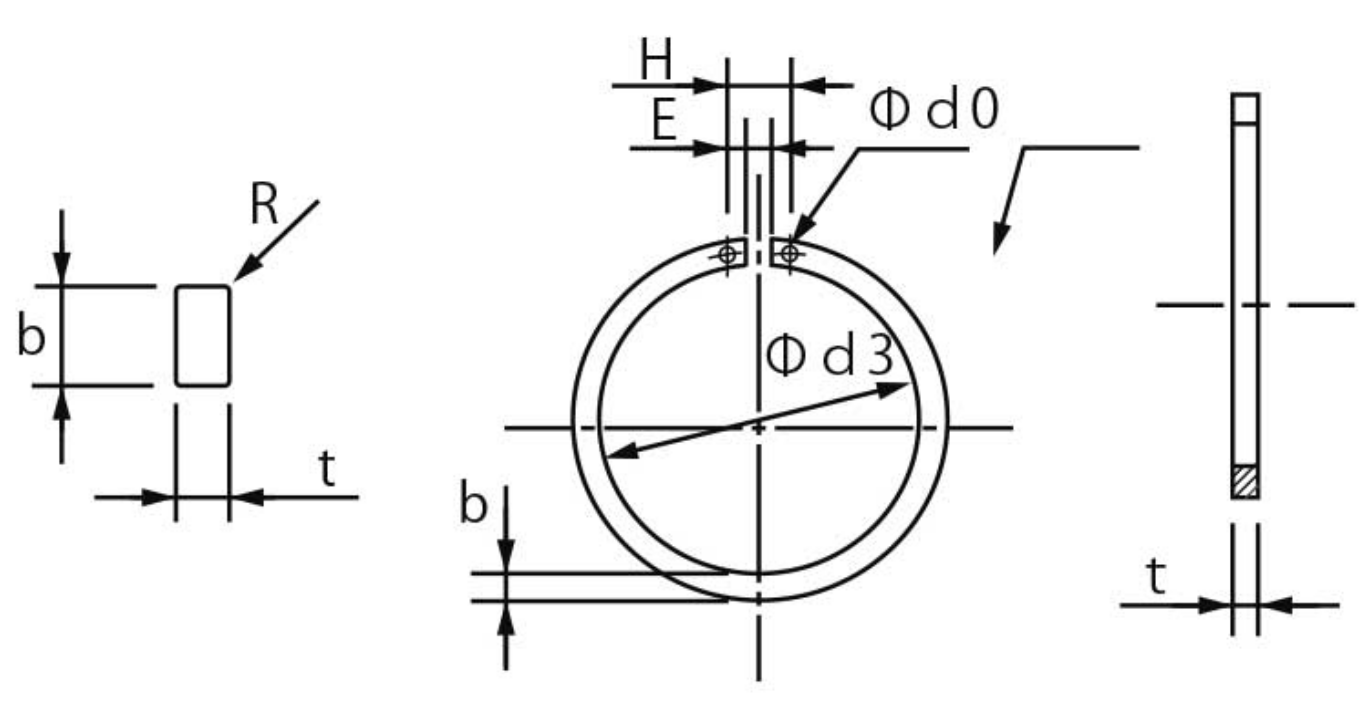

| Nominal Diameter (1) | Retaining Ring Dimensions | |||||||
|---|---|---|---|---|---|---|---|---|
| d3 | t | b | r | |||||
| 1 | 2 | Standard | Tolerance | Standard | Tolerance | Standard | Tolerance | Max |
| JDS-20 | 18.7 | 0 -0.5 | 1.2 | ±0.07 | 2 | ±0.1 | 0.3 | |
| 22 | 20.7 | |||||||
| 25 | 23.4 | |||||||
| 28 | 26.1 | 1.5 | 2.8 | 0.5 | ||||
| 30 | 28.1 | |||||||
| 32 | 29.8 | |||||||
| 35 | 32.5 | 0 -1 | ||||||
| 40 | 37.4 | 1.75 | ±0.08 | 3.5 | ±0.12 | 0.7 | ||
| 42 | 38.9 | |||||||
| 45 | 41.9 | |||||||
| 50 | 46.3 | 2 | 4 | |||||
| 55 | 51.3 | 0 -1.2 | ||||||
| 56 | 52.3 | |||||||
| 60 | 56.3 | |||||||
| 65 | 61.3 | 2.5 | 5 | |||||
| 70 | 66.0 | |||||||
| 75 | 71.0 | |||||||
| 80 | 75.1 | |||||||
| 85 | 80.1 | 0 -1.4 | 3 | ±0.09 | 6 | ±0.15 | ||
| 90 | 85.1 | |||||||
| 95 | 90.1 | |||||||
| 100 | 95.1 | |||||||
Note (1): For nominal designations, those in Column 1 take priority; Column 2 is used as needed.
Unit: mm
| Nominal Diameter | Retaining Ring Dimensions | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| d3 | b | t | +0.5 do -0 | E±2 | (H±2) | RMAX | ||||
| Standard | Tolerance | Standard | Tolerance | Standard | Tolerance | |||||
| 105 | 98.8 | 0 -1.4 | 8.0 | ±0.15 | 4.0 | ±0.09 | 3.5 | 8 | 18 | 1.2 |
| 110 | 103.8 | |||||||||
| 115 | 108.8 | |||||||||
| 120 | 113.8 | |||||||||
| 125 | 118.7 | 4.0 | 20 | |||||||
| 130 | 123.7 | 0 -2.5 | 10.0 | |||||||
| 135 | 128.7 | |||||||||
| 140 | 133.7 | |||||||||
| 145 | 138.7 | |||||||||
| 150 | 142.7 | |||||||||
| 155 | 146.7 | |||||||||
| 160 | 151.7 | 4.5 | 21 | |||||||
| 165 | 156.2 | |||||||||
| 170 | 161.2 | |||||||||
| 175 | 166.2 | |||||||||
| 180 | 171.2 | |||||||||
| 185 | 176.2 | 0 -3.0 | ||||||||
| 190 | 181.1 | |||||||||
| 200 | 191.1 | |||||||||
| 210 | 199.5 | 12.0 | ±0.2 | 1.5 | ||||||
| 220 | 209.5 | |||||||||
| 230 | 219.5 | |||||||||
| 240 | 229.5 | |||||||||
| 250 | 239.5 | |||||||||
| 260 | 246.5 | |||||||||
| 270 | 256.5 | |||||||||
| 280 | 266.5 | |||||||||
| 290 | 276.5 | |||||||||
| 300 | 286.5 | |||||||||
