W2-I540 Disk Spring (Light L・JIS (Iw))
Model: W2-I540
Iron (or standard).
Plain.
Unit: mm
| Item Name | Outside Diameter | Inside Diameter | Thickness | Deflection | Overall Length | h/t |
|---|---|---|---|---|---|---|

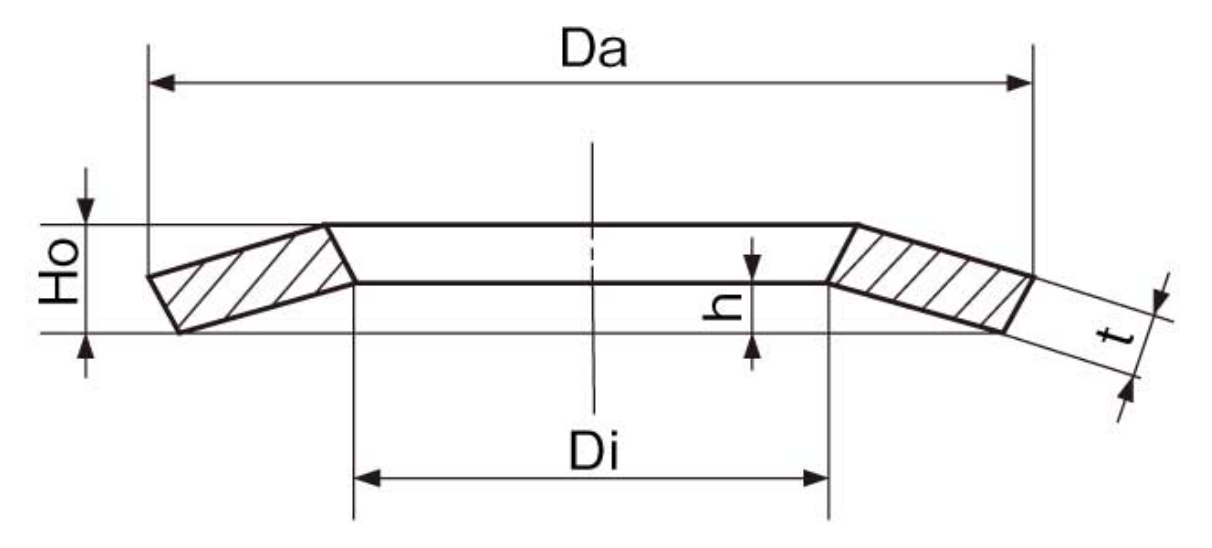

| Da | Di | t | h | Ho | ||
| JIS L-8 | 8.0 | 4.2 | 0.30 | 0.25 | 0.55 | 0.83 |
| JIS L-10 | 10.0 | 5.2 | 0.40 | 0.30 | 0.70 | 0.75 |
| JIS L-12.5 | 12.5 | 6.2 | 0.50 | 0.35 | 0.85 | 0.70 |
| JIS L-14 | 14.0 | 7.2 | 0.50 | 0.40 | 0.90 | 0.80 |
| JIS L-16 | 16.0 | 8.2 | 0.60 | 0.45 | 1.05 | 0.75 |
| JIS L-18 | 18.0 | 9.2 | 0.70 | 0.50 | 1.20 | 0.71 |
| JIS L-20 | 20.0 | 10.2 | 0.80 | 0.55 | 1.35 | 0.69 |
| JIS L-22.5 | 22.5 | 11.2 | 0.80 | 0.65 | 1.45 | 0.81 |
| JIS L-25 | 25.0 | 12.2 | 0.90 | 0.70 | 1.60 | 0.78 |
| JIS L-28 | 28.0 | 142 | 1.00 | 0.80 | 1.80 | 0.80 |
| JIS L-31.5 | 31.5 | 16.3 | 1.25 | 0.90 | 2.15 | 0.72 |
| JIS L-35.5 | 35.5 | 18.3 | 1.25 | 1.00 | 2.25 | 0.80 |
| JIS L-40 | 40.0 | 20.4 | 1J0 | 1.15 | 2.75 | 0.72 |
| JIS L-45 | 45.0 | 22.4 | 1.75 | 1.30 | 3.05 | 0.74 |
| JIS L-50 | 50.0 | 25.4 | 2.00 | 1.40 | 3.40 | 0.70 |
| JIS L-56 | 56.0 | 28.5 | 2.00 | 1.60 | 3.60 | 0.80 |
| JIS L-63 | 63.0 | 31.0 | 2.50 | 1.75 | 4.25 | 0.70 |
| JIS L-71 | 71.0 | 36.0 | 2.50 | 2.00 | 4.50 | 0.80 |
| JIS L-80 | 80.0 | 41.0 | 3.00 | 2.30 | 5.30 | 0.77 |
| JIS L-90 | 90.0 | 46.0 | 3.50 | 2.50 | 6.00 | 0.71 |
| JIS L-100 | 100.0 | 51.0 | 3.50 | 2.80 | 6.30 | 0.80 |
