Miyakawa MF Động Cơ Máy Khoan Đa Trục – Motor For Multi-axis Drill

kvtpart — Mon, 19 Nov 2018 05:20:47 +0000

Xuất xứ: Nhật Bản
Nhà sản xuất: Miyakawa
Model: MF (MFS620, MFS825, MFS1525, MFL850-250, MFL1500-250, MFL1500-350, MFL2400-350)

Tổng quan mẫu MF

Tính năng

Các số trong mỗi mô hình cho biết lực đẩy và khoảng không.
Nguồn áp suất dầu được đặt là 3,0 MPa.
Loại MFS là loại ngắn với một nửa hình trụ tích hợp.
Tốc độ cắt được điều chỉnh bởi van điều khiển.


MFL type		Multi-axis attachment K type and MID 40 type


Configuration example Multi-axis attachment K type + MID 40 drill unit + MFL type

Mẫu MFS 620

Thông số hiệu suất chi tiết

stroke	max 200mm
Hydraulic cylinder	φ50x200mm
Thrust (3.0MPa)	6000N
Hydraulic oil pressure	max 4.0MPa
weight	About 65kg

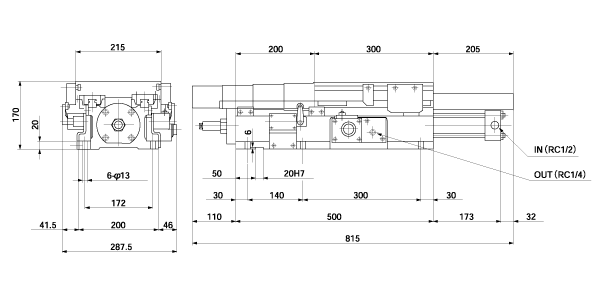

Bản vẽ kĩ thuật

Mẫu MFS825

Thông số hiệu suất chi tiết

stroke	max 250mm
Hydraulic cylinder	φ63x250mm
Thrust (3.0MPa)	8500N
Hydraulic oil pressure	max 4.0MPa
weight	About 130kg

Bản vẽ kĩ thuật

Mẫu MFS1525

Thông số hiệu suất chi tiết

stroke	max 250mm
Hydraulic cylinder	φ80x250mm
Thrust (3.0MPa)	15000N
Hydraulic oil pressure	max 4.0MPa
weight	About 140kg

Bản vẽ kĩ thuật

Mẫu MFL 850-250

Thông số hiệu suất chi tiết

stroke	max 250mm
Hydraulic cylinder	φ63x250mm
Thrust (3.0MPa)	8500N
Hydraulic oil pressure	max 4.0MPa
weight	About 140kg

Bản vẽ chi tiết

Mẫu MFL 1500-250

Thông số hiệu suất chi tiết

stroke	max 250mm
Hydraulic cylinder	φ80x250mm
Thrust (3.0MPa)	15000N
Hydraulic oil pressure	max 4.0MPa
weight	About 150kg

Bản vẽ kĩ thuật

Mẫu MFL 1500-350

Thông số hiệu suất chi tiết

stroke	max 350mm
Hydraulic cylinder	φ80x350mm
Thrust (3.0MPa)	15000N
Hydraulic oil pressure	max 4.0MPa
weight	About 170kg

Bản vẽ kĩ thuật

Mẫu MFL 2400-350

Thông số hiệu suất chi tiết

stroke	max 350mm
Hydraulic cylinder	φ100x350mm
Thrust (3.0MPa)	24000N
Hydraulic oil pressure	max 4.0MPa
weight	About kg

Bản vẽ kĩ thuật

Các sản phẩm khác từ Miyakawa
Yêu cầu báo giá Miyakawa
Hotline: 0989 808 467/ 0777 808 467

The post Miyakawa MF Động Cơ Máy Khoan Đa Trục – Motor For Multi-axis Drill first appeared on KOUEI | Nhận báo giá.

Miyakawa MQT Động Cơ Máy Khoan Đa Trục – Motor For Multi-axis Drill

kvtpart — Mon, 19 Nov 2018 05:05:09 +0000

Xuất xứ: Nhật Bản
Nhà sản xuất: Miyakawa
Model: MQT (MQT12, MQT24, MQT40-50)

Tổng quan mẫu MQT

Tính năng

Mỗi models tương ứng với khả năng khoan khác nhau.
Hiệu suất động cơ có thể thay đổi phụ thuộc vào số trục và đường kính khoan.
Khi tốc độ quay của trục chính là 300 min – 1 hoặc nhỏ hơn, hãy sử dụng động cơ giảm tốc với việc đặt những đơn hàng đặc biệt.
Khi đường kính của ròng rọc truyền động trở nên lớn hơn và nắp ròng rọc nhô ra từ bề mặt dưới của thân chính, hãy sử dụng lớp lót thích hợp ở phía dưới của thiết bị.
Trong trường hợp đặt hàng, vui lòng chỉ định riêng cho lắp dọc và ngang.
Có thể được sử dụng kết hợp với một đơn vị cung cấp.
Là một loại vít tổng thể, không cần trục nổi.

Sự kết hợp giữa mẫu MQT với trục đa.


MQT-12		Multi-axis attachment type K


Multi-axis attachment K type and MQT-12 type

Sự kết hợp giữa mẫu MQT với trục đa.


G type →	K type →	MQT type

Bộ phận thay thế trục đa

Mẫu MQT12

Thông số hiệu suất chi tiết

stroke	max 100mm
Spindle taper	JT No.3
electric motor	6P – 0.4kw (with brake)
Weight (multiple axes are not included)	About 58kg

Bản vẽ kĩ thuật

Single axis specification	S No.	φA	B	C
C-13 special	4	φ35	98	82
BILZ28	5	φ40	74	76

Multi-axis specification	S No.	φA	B	C
C-4	1	φ9.5	47	91.5
C-6	1	f14	43	91.5
C-10	1	φ21	59	91.5
BILZ16	2	φ25	84	105
16×1	3	φ25	94	105

Mẫu MQT24

Thông số hiệu suất chi tiết

stroke	max 75mm
Spindle taper	MT3
electric motor	6P – 1.5kw (with brake)
Weight (multiple axes are not included)	About 135kg

Bản vẽ kĩ thuật

Single axis specification	S No.	φA	B	C
KKS26	3	φ40	81	20
BILZ28	3	φ40	81	20

Multi-axis specification	S No.	φA	B	C
C-6	1	f14	43	141.5
C-10	1	φ21	59	141.5
C-13	1	φ28	71	169 (L axis 188)
BILZ20	2	f32	91	169 (L axis 188)

Mẫu MQT40 50

Thông số hiệu suất chi tiết

stroke	max 75mm
Spindle taper	φ40 key
electric motor	4P – 2.2kw (1/10 with brake) (3.7kw)
Weight (multiple axes are not included)	About 190kg (about 220kg)
※ The inside of () is MQT-50

Bản vẽ kĩ thuật

Single axis specification	S No.	φA	B	C
KKS35	3	f52	110	20
BILZ36	3	φ50	110	20

Multi-axis specification	S No.	φA	B	C
C-13	1	φ28	71	169 (L axis 188)
BILZ20	2	f32	91	169 (L axis 188)
BILZ28	2	φ40	101	173 (L axis 192)

Các sản phẩm khác từ Miyakawa
Yêu cầu báo giá Miyakawa
Hotline: 0989 808 467/ 0777 808 467

The post Miyakawa MQT Động Cơ Máy Khoan Đa Trục – Motor For Multi-axis Drill first appeared on KOUEI | Nhận báo giá.

Miyakawa QT Động Cơ Máy Khoan Đa Trục – Motor For Multi-axis Drill

kvtpart — Mon, 19 Nov 2018 04:56:25 +0000

Xuất xứ: Nhật Bản
Nhà sản xuất: Miyakawa
Model: QT (QT1, QT2)

Mẫu QT1

Tốc độ và chính xác cao.
Là một bộ phận tab (gấp 3 đến 10 lần loại thông thường) có thể xử lý ở tốc độ cao.
Nhỏ gọn, nhẹ.
Thời gian gia công có thể được rút ngắn.
Tốc độ cao, liên tục hoạt động với chu kỳ 40 lần mỗi phút.
Chúng tôi sử dụng cơ chế tiết kiệm năng lượng, động cơ hiệu quả cao.
Có thể được cài đặt giống như thiết bị khoan AF.
Có cấu trúc đơn giản và ít khi thất bại.

※ Multi-axis is optional item

Bản vẽ kĩ thuật

	A	B	C	D	E	F	G	H	I	K	L	M	Main shaft end taper
QT1	568	twenty five	35	twenty five	150	149	121	42	60	Ten	182	242	JT No. 1

Thông suất hiệu số chi tiết

Model				QT 1 – 400	QT 1 – 270	QT1-180
Cutting rotation speed	min – 1			400-4000	270-2700	180-1800
Maximum tapping capacity by axis number	1 axis	Carbon steel		M4.5	M5.5	M6
		cast iron		M6	M7	M8
		Aluminum		M7	M8	M9
	2 axes	Carbon steel		M3.5	M4	M5
		cast iron		M4.5	M5.5	M6
		Aluminum		M5.5	M6	M7
	3 Axis	Carbon steel		M3	M3.5	M4
		cast iron		M4	M4.5	M5.5
		Aluminum		M4.5	M5.5	M6
	4 axes	Carbon steel		M2.6	M3	M3.5
		cast iron		M3.5	M4	M5
		Aluminum		M4	M4.5	M5.5
Fast-forward rotation speed			min-1	4000	2700	1800
Main spindle stroke range			mm	20 – 60
Lead feed range			mm	0 – 40
Fast forward range			mm	20 – 40
Drive motor			W	400

Mẫu QT 2

Tốc độ và chính xác cao.

Tốc độ cao, liên tục hoạt động với chu kỳ 40 lần mỗi phút.

Bản vẽ kỹ thuật

		Model		QT 2 – 240	QT 2-150	QT 2-100
Cutting rotation speed	min – 1			240-2400	150-1500	100-1000
Maximum tapping capacity by axis number	1 axis	Carbon steel		M7	M8	M9
		cast iron		M9	M10	M12
		Aluminum		M10	M12	M14
	2 axes	Carbon steel		M5.5	M6	M7
		cast iron		M7	M8	M9
		Aluminum		M8	M9	M10
	3 Axis	Carbon steel		M4.5	M5	M6
		cast iron		M6	M7	M8
		Aluminum		M7	M8	M9
	4 axes	Carbon steel		M4	M4.5	M5.5
		cast iron		M5.5	M6	M7
		Aluminum		M6	M7	M8
Fast-forward rotation speed			min-1	2400	1500	1000
Main spindle stroke range			mm	25-100
Lead feed range			mm	0-75
Fast forward range			mm	25-50
Drive motor			W	750

Những mẫu option QT

Trục đo gắn liền

	A (C-10)	B (C-6)	C (C-4)	D	E	Unit (AF)
QT-1	177	161	165	42	JT No. 1	AF-1
QT-2	168.5	152.5	156.5	60	JT No. 6	AF2

Các sản phẩm khác từ Miyakawa
Yêu cầu báo giá Miyakawa
Hotline: 0989 808 467/ 0777 808 467

The post Miyakawa QT Động Cơ Máy Khoan Đa Trục – Motor For Multi-axis Drill first appeared on KOUEI | Nhận báo giá.

Miyakawa MID Động Cơ Máy Khoan Đa Trục – Motor For Multi-axis Drill

kvtpart — Mon, 19 Nov 2018 04:32:41 +0000

Xuất xứ: Nhật Bản
Nhà sản xuất: Miyakawa
Model: MID (MID20, MID40, MID50)

Mẫu MID 20

Tính năng

Mỗi models tương ứng với khả năng khoan khác nhau.
Hiệu suất động cơ có thể thay đổi phụ thuộc vào số trục và đường kính khoan.
Trong trường hợp đặt hàng, vui lòng chỉ định riêng cho lắp dọc và ngang.

Bản vẽ kĩ thuật

Multi-axis specification	S No.	φA	B	C
C-4	1	φ 9.5	47	116.5
C-6	1	φ 14	43	116.5
C-10	1	φ21	59	116.5
BILZ 16	2	φ25	84	130
16 × 1	3	φ25	94	130

Mẫu MID 40

Tính năng

Mỗi models tương ứng với khả năng khoan khác nhau.
Hiệu suất động cơ có thể thay đổi phụ thuộc vào số trục và đường kính khoan.
Trong trường hợp đặt hàng, vui lòng chỉ định riêng cho lắp dọc và ngang.

Bản vẽ kĩ thuật

Multi-axis specification	S No.	φA	B	C
C-6	1	φ 14	43	116.5
C-10	1	φ21	59	116.5
C-13	1	φ 28	71	144 (L axis 163)
BILZ 20	2	φ 32	91	144 (L axis 163)
20 × 1	3	φ 29	94	144 (L axis 163)

Mẫu MID 50

Tính năng

Mỗi models tương ứng với khả năng khoan khác nhau.
Hiệu suất động cơ có thể thay đổi phụ thuộc vào số trục và đường kính khoan.
Trong trường hợp đặt hàng, vui lòng chỉ định riêng cho lắp dọc và ngang.

Bản vẽ kĩ thuật

Multi-axis specification	S No.	φA	B	C
C-13	1	φ 28	71	144 (L axis 163)
BILZ 28	2	φ 40	101	148 (L axis 167)
26 x 1	3	φ37	106	148 (L axis 167)

Các sản phẩm khác từ Miyakawa
Yêu cầu báo giá Miyakawa
Hotline: 0989 808 467/ 0777 808 467

The post Miyakawa MID Động Cơ Máy Khoan Đa Trục – Motor For Multi-axis Drill first appeared on KOUEI | Nhận báo giá.

Miyakawa MD Động Cơ Máy Khoan Đa Trục – Motor For Multi-axis Drill

kvtpart — Mon, 19 Nov 2018 04:27:29 +0000

Xuất xứ: Nhật Bản
Nhà sản xuất: Miyakawa
Model: MD (MD15・25, MD-45・55, MD20, MD40, MD50, MD60)

Tổng quan về mẫu MD

Tính năng

Mỗi số model tương ứng với khả năng khoan khác nhau.
Năng suất động cơ có thể thay đổi phụ thuộc số trục và đường kính khoan.
Khi tốc độ quay của trục chính là 300 min – 1 hoặc nhỏ hơn, hãy sử dụng động cơ giảm tốc với việc đặt những đơn hàng đặc biệt.
Khi đường kính của ròng rọc truyền động trở nên lớn hơn và nắp ròng rọc nhô ra từ bề mặt dưới của thân chính, hãy sử dụng lớp lót thích hợp ở phía dưới của thiết bị.
Trong trường hợp đặt hàng, vui lòng chỉ định riêng cho lắp dọc và ngang.

Sự kết hợp giữa mẫu MD với trục đa.


MD-20
			Multi-axis attachment K type and MD-20 type
Multi-axis attachment type K

Sự kết hợp giữa mẫu MD với trục đa.


G type →	K type →	MD type

Bộ phận MD + Trục đa gắn liền + đơn vị cung cấp type MF

Type MD15・25

Thông số hiệu suất chi tiết

※ () inside indicates MD-25 type
Spindle taper	JT No.3
electric motor	4P 0.75kw(4P1.5kw)
Main shaft rotation speed min – 1	50Hz	420,530,700,920,1170,1500,1740
Main shaft rotation speed min – 1	60Hz	500,640,840,1100,1400,1800,2100
Weight (multiple axes are not included)	About 60kg (about 69kg)

Bản vẽ kĩ thuật

Single axis specification	S No.	φA	B	C
C-13	4	φ28	70	20
BILZ20	5	f32	80	20
KKS22	5	f36	90	20

Multi-axis specification	S No.	φA	B	C
C-4	1	φ9.5	47	141.5
C-6	1	f14	43	141.5
C-10	1	φ21	59	141.5
BILZ16	2	φ25	84	155
16×1	3	φ25	94	155

Mẫu MD-45・55

Thông số hiệu suất chi tiết

※ () inside is MD-55 type
Spindle taper	φ25 key
electric motor	4P 2.2kw(4P3.7kw)
Main shaft rotation speed min – 1	50Hz	340,440,550,620,790,1000,1250
Main shaft rotation speed min – 1	60Hz	400,520,670,740,950,1200,1500
Weight (multiple axes are not included)	About 120kg (about 140kg)

Bản vẽ kĩ thuật

Single axis specification	S No.	φA	B	C
BILZ28	4	φ40	90	20
BILZ32	4	φ45	110	20
KKS32	4	φ46	110	20

Multi-axis specification	S No.	φA	B	C
C-6	1	f14	43	141.5
C-10	1	φ21	59	141.5
C-13	1	φ28	71	169 (L axis 188)
BILZ20	2	f32	91	169 (L axis 188)
20×1	3	φ29	94	169 (L axis 188)

Mẫu MD20

Thông số hiệu suất chi tiết

Spindle taper	MT3
electric motor	4P 1.5kw
Main shaft rotation speed min – 1	500-2000
Weight (multiple axes are not included)	About 55kg

Bản vẽ chi tiết

Single axis specification	S No.	φA	B	C
C-13	4	φ28	70	20
BILZ20	5	f32	80	20
KKS22	5	f36	90	20

Multi-axis 様S No. φA B C C-4 1 φ9.5 47 141.5 C-6 1 φ14 43 141.5 C-10 1 φ21 59 141.5 BILZ16 2 φ25 84 155 16×1 3 φ25 94 155

Mẫu MD40

Thông số hiệu suất chi tiết

Spindle taper	MT3
electric motor	4P 2.2kw
Main shaft rotation speed min – 1	500-2000
Weight (multiple axes are not included)	About 80kg

Bản vẽ kĩ thuật

Single axis specification	S No.	φA	B	C
BILZ28	4	φ40	90	20
BIL32	4	φ45	110	20
KKS32	5	φ46	110	20

Multi-axis specification	S No.	φA	B	C
C-6	1	f14	43	141.5
C-10	1	φ21	59	141.5
C-13	1	φ28	71	169 (L axis 188)
BILZ20	2	f32	91	169 (L axis 188)
20×1	3	φ29	94	169 (L axis 188)

Mẫu MD50

Thông số hiệu suất chi tiết

Spindle taper	MT4
electric motor	4P 3.7kw
Main shaft rotation speed min – 1	400-1000
Weight (multiple axes are not included)	About 117kg

Bản vẽ kỹ thuật

Single axis specification	S No.	φA	B	C
KKS35	4	f52	110	25
BILZ36	4	φ50	110	25
BILZ48	4	f67	135	25

Multi-axis specification	S No.	φA	B	C
C-13	1	φ28	71	169 (L axis 188)
BILZ28	2	φ40	101	173 (L axis 192)
26×2	3	φ37	106	173 (L axis 192)

Mẫu MD60

Thông số hiệu suất chi tiết

Spindle taper	20 Width Clutch
electric motor	6P 5.5kw
Main shaft rotation speed min – 1	300-800
Weight (multiple axes are not included)	About 265kg

Bản vẽ kĩ thuật

Multi-axis specification	S No.	φA	B	C
BILZ32	1	φ45	123	220 (L axis 260)
KKS35	1	f52	123	220 (L axis 260)
26×2	2	φ37	106	173 (L axis 192)
32×3	2	f47	131	220 (L axis 260)

Các sản phẩm khác từ Miyakawa
Yêu cầu báo giá Miyakawa
Hotline: 0989 808 467/ 0777 808 467

The post Miyakawa MD Động Cơ Máy Khoan Đa Trục – Motor For Multi-axis Drill first appeared on KOUEI | Nhận báo giá.

Miyakawa MQD Động Cơ Máy Khoan Đa Trục – Motor For Multi-axis Drill

kvtpart — Mon, 19 Nov 2018 04:15:15 +0000

Xuất xứ: Nhật Bản
Nhà sản xuất: Miyakawa
Model: MQD (MQD-22, MQD13, MQD40)

Tổng quan về model MQD

Tính năng

Khi chế tạo đầu đa trục, đường kính trục rỗng được làm rất dày để đảm bảo độ cứng và là một bộ phận có độ rơi rất nhỏ.
Mỗi models tương ứng với khả năng khoan khác nhau.
Hiệu suất động cơ có thể thay đổi phụ thuộc vào số trục và đường kính khoan.
Khi tốc độ quay của trục chính là 300 min – 1 hoặc nhỏ hơn, hãy sử dụng động cơ giảm tốc với việc đặt những đơn hàng đặc biệt.
Khi đường kính của ròng rọc truyền động trở nên lớn hơn và nắp ròng rọc nhô ra từ bề mặt dưới của thân chính, hãy sử dụng lớp lót thích hợp ở phía dưới của thiết bị.
Trong trường hợp đặt hàng, vui lòng chỉ định riêng cho lắp dọc và ngang.
Đối với việc sản xuất những sản phẩm nhỏ, loại đầu Quick Change của đầu đa trục là tối ưu.

Sự kết hợp giữa mẫu MQD với trục đa.


MQD-22		Multi-axis attachment type K


Multi-axis attachment K type and MQD-22 type

Sự kết hợp giữa mẫu MQD với trục đa.


G type →	K type →	MQD type

Bộ phận thay thế cho trục đa

Mẫu MQD13

Thông số hiệu suất chi tiết

Drilling ability	13mm	Hydraulic oil pressure	max 2.0MPa
Spindle taper	JT No.6	Quill diameter	φ60mm
Main spindle stroke	200mm	electric motor	4P 0.4kw
thrust	4400N	Maximum allowable speed	3000min-1
Cylinder area	22c?	weight	63kg

Bản vẽ kĩ thuật

Single axis specification	S No.	φA	B	C
C-13	4	φ28	70	17
BILZ20	5	f32	80	17
KKS22	5	f36	90	17

Multi-axis specification	S No.	φA	B	C
C-4	1	φ9.5	47	97.5
C-6	1	f14	43	97.5
C-10	1	φ21	59	97.5
BILZ16	2	φ25	84	111
16×1	3	φ25	94	111

Mẫu MQD22

Thông số hiệu suất kĩ thuật

Main spindle stroke	max 120mm
Hydraulic cylinder	Φ60x120mm is quite
thrust	5700N
Spindle taper	JT No.3
Motor (standard)	4P 0.75kw
Hydraulic oil pressure	max 2.0MPa
Weight (not including multi-axis head)	About 80kg

Bản vẽ kĩ thuật

Single axis specification	S No.	φA	B	C
KKS26	4	φ40	81	102
BILZ28	4	φ40	81	102

Single axis specification	S No.	φA	B	C
KKS26	4	φ40	81	102
BILZ28	4	φ40	81	102

Multi-axis specification	S No.	φA	B	C
C-4	1	φ9.5	47	91.5
C-6	1	f14	43	91.5
C-10	1	φ21	59	91.5
BILZ16	2	φ25	84	105
16×1	3	φ25	94	105

Mẫu MQD40

Thông số hiệu suất kĩ thuật

Main spindle stroke	max 100mm
Hydraulic cylinder	φ50x100mm
thrust	6000N
Spindle taper	MT-3
Motor (standard)	4P 1.55kw
Hydraulic oil pressure	max 3.0MPa
Weight (not including multi-axis head)	About 130kg

Bản vẽ kĩ thuật

Single axis specification	S No.	φA	B	C
KKS26	4	φ40	81	20
BILZ28	4	φ40	81	20

Multi-axis specification	S No.	φA	B	C
C-6	1	f14	43	141.5
C-10	1	φ21	59	141.5
C-13	1	φ28	71	169 (L axis 188)
BILZ20	2	f32	91	169 (L axis 188)
20×1	3	φ29	94	169 (L axis 188)

Các sản phẩm khác từ Miyakawa
Yêu cầu báo giá Miyakawa
Hotline: 0989 808 467/ 0777 808 467

The post Miyakawa MQD Động Cơ Máy Khoan Đa Trục – Motor For Multi-axis Drill first appeared on KOUEI | Nhận báo giá.

Miyakawa Đầu Đa Dụng – Special Head

kvtpart — Thu, 15 Nov 2018 06:42:45 +0000

Xuất xứ: Nhật Bản
Nhà sản xuất: Miyakawa

Đầu đa dụng đặc biệt

	Đầu loại bán cố định (interval switching type).
	Ổ đĩa
	Đầu đông cơ đa trục (loại cố định).
	Đầu loại Master để bắt vít.
	Đầu khoan điện.
	Đầu khoan đa trục có các đường kính trục khác nhau.
	Đầu và trục mở rộng trục đa.
	Đầu với khoảng cách giữa 2 trục rộng.

Các sản phẩm khác từ Miyakawa
Yêu cầu báo giá Miyakawa
Hotline: 0989 808 467/ 0777 808 467

The post Miyakawa Đầu Đa Dụng – Special Head first appeared on KOUEI | Nhận báo giá.

Miyakawa Y Máy Khoan Lỗ – Drill For Clearance Hole Processing

kvtpart — Thu, 15 Nov 2018 06:22:46 +0000

Xuất xứ: Nhật Bản
Nhà sản xuất: Miyakawa
Model: Y

Đem đến cho bạn sự thuận tiện và tối ưu nhất trong việc khoan lỗ

Các sản phẩm khác từ Miyakawa
Yêu cầu báo giá Miyakawa
Hotline: 0989 808 467/ 0777 808 467

The post Miyakawa Y Máy Khoan Lỗ – Drill For Clearance Hole Processing first appeared on KOUEI | Nhận báo giá.

Miyakawa B Phay Đa Năng – General Purpose Milling

kvtpart — Thu, 15 Nov 2018 05:23:07 +0000

Xuất xứ: Nhật Bản
Nhà sản xuất: Miyakawa
Model: B

Đầu mũi khoan ATC type B

Dành cho mũi khoan ATC mẫu B

Tính năng

Có từ 2-6 trục. (Tuỳ nhiên vẫn còn bị hạn chế bởi giới hạn về trọng lượng và đường kính bên ngoài)
Cả 2 trục đều có thể xoay được theo hướng ngược lại hay xoay về phía trước.
Những thông số trên có thể thay đổi tuỳ thuộc vào từng loại máy.
Vui lòng yêu cầu chi tiết về thông số của máy cùng với nhu cầu công việc của bạn.
Thông số kỹ thuật, cấu trúc, vv có thể sẽ bị thay đổi một phần.
Kích thước chi tiết được thể hiện qua các bản vẽ, xin vui lòng kiểm tra.

Khối định vị được gắn ở mặt cuối của trục chính và sử dụng đầu đa trục.

Kích thước

		P
		Q
		W
		S
		θ
	Đặc điểm kỹ thuật của trung tâm máy	D
		L + length of cutting tool
		weight

Đặc điểm kĩ thuật và hiệu suất.

Model		Body outer diameter (mm)	Types ofchucks	Scope of hole processing		Minimum pitch oftwo axes (mm)	Length L (reference) (mm)	Maximum speed (min – 1)	Maximum machining drill diameter (S45C) (mm)	Chuck grip diameter (mm)	Weight (kg) (reference)
Model		Body outer diameter (mm)	Types ofchucks	Maximum diameter (mm)	Minimum diameter (mm)	Minimum pitch oftwo axes (mm)	Length L (reference) (mm)	Maximum speed (min – 1)	Maximum machining drill diameter (S45C) (mm)	Chuck grip diameter (mm)	2 axes	4 axes
BT 30	50D	90	C-6	55	40	24	162	4000	5	6	2.7	3.1
BT 40	70D	110	C-6	70	55	24	177	4000	5	6	4.5	5
	70D	110	C-10	70	60	29	177	4000	8	10	5	5.7
	80D	120	C-6	85	55	24	177	4000	5	6	5	5.5
	80D	120	C-10	80	60	29	177	4000	8	10	5.5	6.2
	90D	130	C-6	95	55	24	171	4000	5	6	5.5	6
			C-10	90	60	29	171	4000	8	10	6	6.7
			C-13	85	65	34	196	3000	10	13	7	8
			MT-1	80	70	48	205	3000	12	14	8	9.5
	100D	140	C-6	105	55	24	177	3000	5	6	6	6.5
			C-10	100	60	29	177	3000	8	5	8.5	7.2
			C-13	95	65	34	196	2000	10	13	8	9
			MT-1	90	70	48	205	2000	12	14	9	10.5
	110D	160	C-6	125	55	24	177	2000	5	6	7	8
			C-10	120	60	29	177		8	10	7.5	9
			C-13	115	65	34	196		10	13	9.5	11
			MT-1	110	70	40	205		12	14	10.5	12.5
BT 50	90D	130	C-6	105	70	24	209.5	3000	5	6	10.5	11
			C-10	100	70	29	209.5	3000	8	10	11	11.7
			C-13	95	80	34	229.5	2000	10	13	11	12
			MT-1	80	70	48	237.5	2000	12	14	12	13.5
	100D	140	C-6	105	70	24	209.5	2000	5	6	10.5	11
			C-10	100	70	29	209.5		8	10	11	11.7
			C-13	95	80	34	229.5		10	13	12	13
			MT-1	90	80	48	237.5		12	14	13	14.5
	110D	160	C-10	120	75	29	209.5	2000	8	10	12	13.5
			C-13	115	80	34	229.5		10	13	13	14.5
			MT-1	110	85	48	237.5		12	14	14	18
			MT-2	100	90	52	278.5		19	23	15	17.5
	120D	180	C-10	140	75	29	209.5	1500	8	10	13	14
			C-13	135	80	34	229.5		10	13	14	15.5
			MT-1	130	85	48	237.5		12	14	15	17
			MT-2	120	90	52	278.5		19	23	16	18.5

For ATC B type tap

Đặc điểm

Có từ 2-6 trục. (Tuỳ nhiên vẫn còn bị hạn chế bởi giới hạn về trọng lượng và đường kính bên ngoài)
Cả 2 trục đều có thể được xoay ngược lại hay xoay về phía trước.
Những thông số trên có thể thay đổi tuỳ thuộc vào từng loại máy.
Vui lòng yêu cầu chi tiết về thông số của máy cùng với nhu cầu công việc của bạn.
Thông số kỹ thuật, cấu trúc, vv có thể sẽ bị thay đổi một phần.
Kích thước chi tiết được thể hiện qua các bản vẽ, xin vui lòng kiểm tra.

Khối định vị được gắn ở mặt cuối của trục chính và sử dụng đầu đa trục.

Mounting dimensions

	Vị trí & hình dạng của khối định vị	P
		Q
		W
		S
		θ
	Đặc điểm kỹ thuật của trung tâm máy	D
		L + length of cutting tool
		weight

Performance specification

Model		Body outer diameter (mm)	Types ofchucks	Scope of hole processing		Minimum pitch oftwo axes (mm)	Length L (reference) (mm)	Maximum speed (min – 1)	Maximum machining drill diameter (S45C) (M)	Chuck grip diameter (M)	Weight (kg) (reference)
Model		Body outer diameter (mm)	Types ofchucks	Maximum diameter (mm)	Minimum diameter (mm)	Minimum pitch oftwo axes (mm)	Length L (reference) (mm)	Maximum speed (min – 1)	Maximum machining drill diameter (S45C) (M)	Chuck grip diameter (M)	2 axes	4 axes
BT 40	70T	110	C-6	70	55	23	216.5	1200	M5	M6	4.5	5.3
	70T	110	C-10	70	60	30	222.5	1200	M8	M12	5	6
	80T	120	C-6	85	55	23	216.5	1200	M5	M6	5	5.8
	80T	120	C-10	80	60	30	222.5	1200	M8	M12	5.5	6.5
	90T	130	C-6	95	55	23	216.5	1200	M5	M6	5.5	6.3
			C-10	90	60	30	222.5	1200	M8	M12	6	7
			C-13	85	65	34	254	800	M12	M16	7.5	9
	100T	140	C-6	105	55	23	216.5	1200	M5	M6	6	6.8
			C-10	100	60	30	222.5	1200	M8	M12	7	8
			C-13	95	65	34	254	800	M12	M16	10	12
	110T	160	C-6	125	55	23	216.5	1200	M5	M6	7	8
			C-10	120	60	30	222.5	1200	M8	M12	7.5	9
			C-13	115	65	34	254	800	M12	M16	10	12
BT 50	90T	130	C-6	95	65	23	249	1200	M5	M6	9.5	10.3
			C-10	90	65	30	255	1200	M8	M12	10	11
			C-13	85	70	34	286.5	800	M12	M16	11.5	13
	100T	140	C-6	105	70	23	249	1200	M5	M6	10.5	11.3
			C-10	100	70	30	255	1200	M8	M12	11	12
			C-13	95	80	34	286.5	800	M12	M16	12.5	14
	110T	160	C-6	115	75	23	249	1200	M5	M6	11.5	12.5
			C-10	110	75	30	255	1200	M8	M12	12	13.5
			C-13	105	85	34	286.5	800	M12	M16	13.5	15.5
	120T	180	C-6	125	75	23	249	1200	M5	M6	12.5	13.5
			C-10	120	75	30	255	1200	M8	M12	13	14.5
			C-13	115	85	34	286.5	800	M12	M16	14.5	16.5

Các sản phẩm khác từ Miyakawa
Yêu cầu báo giá Miyakawa
Hotline: 0989 808 467/ 0777 808 467

The post Miyakawa B Phay Đa Năng – General Purpose Milling first appeared on KOUEI | Nhận báo giá.

Miyakawa GH Đầu Khoan Nhiều Trục

kvtpart — Thu, 15 Nov 2018 02:50:31 +0000

Xuất xứ: Nhật Bản
Nhà sản xuất: Miyakawa
Model: GH

Mẫu GH

	Ganghead cho mũi khoan mẫu GH
	Ganghead cho mũi khoan mẫu GH
	Ganghead cho mũi khoan mẫu GH
	Gang head cho mũi khoan mẫu GH

Các sản phẩm khác từ Miyakawa
Yêu cầu báo giá Miyakawa
Hotline: 0989 808 467/ 0777 808 467

The post Miyakawa GH Đầu Khoan Nhiều Trục first appeared on KOUEI | Nhận báo giá.

Miyakawa G Mũi Khoan Đa Trục – Multi-axis Drill

kvtpart — Thu, 15 Nov 2018 02:44:00 +0000

Xuất xứ: Nhật Bản
Nhà sản xuất: Miyakawa
Model: G

G type

	Mẫu G có độ cứng và độ chính xác cao và được phát triển đặc biệt dành cho trục đa giúp tạo hiệu quả làm việc tối đa. Mẫu G có trọng lượng nhẹ hơn Mẫu K, không làm ảnh hướng đến các phụ kiện. Kích cỡ nhỏ gọn nhưng độ chính xác và độ cứng cực kỳ cao.

Bản vẽ

ability	L1			L3
ability	C-6	C-10	C-13	MT-1	MT-2	MT-3
J For 13 mm	140.5	156.5	196	219	–	–
For 2M 19 mm	137.5	153.5	193	216	232	–
For 3M 32 mm	156.5	172.5	222	245	261	321
For 4M 40 mm	137.5	153.5	193	216	232	292
For 5M 60 mm	162.5	178.5	218	241	257	317

Tai cố định mẫu G với khung

Đặc điểm

Được đặt ở 2 bên trục chính giúp duy trì sự chính xác cho chuyển động của trục
Có thể gắn được với tất cả các loại mẫu G.
Đặc biệt là tại công ty chúng tôi, khung và thanh dẫn hướng được thiết kế chắc chắn để giữ độ cứng và độ chính xác cao.

Bảng kích thước

Model	Size
Model	C	D	S	φG
G-1320 With ears	130	200	260	25
G-1326 with ears	130	260	320	25
G-1332 with ears	130	320	380	25
G-1620 With ears	160	200	260	30
G-1626 with ears	160	260	320	30
G-1632 with ears	160	320	380	30
G-1640 with ears	160	400	470	35
G-2030 with ears	200	300	370	35
G-2040 with ears	200	400	470	35
G-2050 with ears	200	500	580	40
G-2530 with ears	250	300	370	35
G-2540 With ears	250	400	470	35
G-2550 with ears	250	500	580	40
G-2020 with ears	200	200	260	30
G-2525 with ears	250	250	320	35
G-2828 With ears	280	280	350	35
G-3232 with ears	320	320	400	40
G-3636 with ears	360	360	440	40

Hiệu suất cụ thể của G type (hình hộp chữ nhật)

Model	Types and names ofchucks	Scope of hole processing			Outer dimension of multi-axis head		Rigidity range per axis		Maximum grip diameter ofchuck(mm)	Weight with 4 axes(kg)
Model	Types and names ofchucks	A (vertical) (mm)	B (Horizontal) (mm)	Minimum axis range between two axes(mm)	C (vertical) (mm)	D (Horizontal) (mm)	Drilling capacity (iron) S45C (mm)	Tap ability (iron) S45C (M)	Maximum grip diameter ofchuck(mm)	Weight with 4 axes(kg)
G-1320	C-6	86	156	15	130	200	5	5	6	11.2
	C-10	80	150	23			8	6	10	11.5
	C-13	70	140	36			10	8	13	17.7
	MT-1	70	140	36			10	8	14	18.5
G-1326	C-6	86	216	15	130	260	5	5	6	12.8
	C-10	80	210	23			8	6	10	13.2
	C-13	70	200	36			10	8	13	19.9
	MT-1	70	200	36			10	8	14	20.7
G-1332	C-6	86	276	15	130	320	5	5	6	14.3
	C-10	80	270	23			8	6	10	14.6
	C-13	70	260	36			10	8	13	21.9
	MT-1	70	260	36			10	8	14	22.7
G-1620	C-6	116	156	15	160	200	5	5	6	12.5
	C-10	110	150	23			8	6	10	12.9
	C-13	100	140	36			10	10	13	19.4
	MT-1	100	140	36			13	12	14	20.7
G-1626	C-6	116	216	15	160	260	5	5	6	14.3
	C-10	110	210	23			8	6	10	14.6
	C-13	100	200	36			10	10	13	21.9
	MT-1	100	200	36			13	12	14	22.7
G-1632	C-6	116	276	15	160	320	5	5	6	16.2
	C-10	110	270	23			8	6	10	16.5
	C-13	100	260	36			10	10	13	24.7
	MT-1	100	260	36			13	12	14	25.5
G-1640	C-6	116	356	15	160	400	5	5	6	19.1
	C-10	110	350	23			8	6	10	19.4
	C-13	100	340	36			10	10	13	28.6
	MT-1	100	340	36			13	12	14	29.4
G-2030	C-6	156	256	15	200	300	5	5	6	18.2
	C-10	150	250	23			8	6	10	18.5
	C-13	140	240	36			10	10	13	27.2
	MT-1	140	240	36			13	12	14	28.0
	MT-2	130	230	38			22	16	23	29.8
	MT-3	120	220	56			30	22	32	36.0
G-2040	C-10	150	350	23	200	400	8	6	10	22.8
	C-13	140	340	36			10	10	13	33.0
	MT-1	140	340	36			13	12	14	33.8
	MT-2	130	330	38			22	16	23	35.8
	MT-3	120	320	56			30	22	32	43.5
G-2050	C-10	150	450	23	200	500	8	6	10	25.7
	C-13	140	440	36			10	10	13	37.7
	MT-1	140	440	36			13	12	14	38.4
	MT-2	130	430	38			22	16	23	41.7
	MT-3	120	420	56			30	22	32	51.4
G-2530	C-10	200	250	23	250	300	8	6	10	21.4
	C-13	190	240	36			10	10	13	31.4
	MT-1	190	240	36			13	12	14	32.1
	MT-2	180	230	48			22	16	23	35.2
	MT-3	170	220	56			30	22	32	42.8
G-2540	C-10	200	250	23	250	400	8	6	10	25.7
	C-13	190	240	36			10	10	13	37.7
	MT-1	190	240	36			13	12	14	38.4
	MT-2	180	230	48			22	16	23	41.7
	MT-3	170	220	56			30	22	32	51.4
G-2550	C-10	200	250	23	250	500	8	6	10	32.4
	C-13	190	240	36			10	10	13	46.0
	MT-1	190	240	36			13	12	14	46.7
	MT-2	180	230	48			22	16	23	50.1
	MT-3	170	220	56			30	22	32	61.2

Hiệu suất chi tiết của G type (hình vuông)

Model	Types and names ofchucks	Scope of hole processing			Outer dimension of multi-axis head		Rigidity range per axis		Maximum grip diameter ofchuck(mm)	Weight with 4 axes(kg)
Model	Types and names ofchucks	A (vertical) (mm)	B (Horizontal) (mm)	Minimum axis range between two axes(mm)	C (vertical) (mm)	D (Horizontal) (mm)	Drilling capacity (iron) S45C (mm)	Tap ability (iron) S45C (M)	Maximum grip diameter ofchuck(mm)	Weight with 4 axes(kg)
G-2020	C-6	156	156	15	200	200	5	5	6	14.9
	C-10	150	150	23			8	6	10	15.2
	C-13	140	140	36			10	10	13	22.5
	MT-1	140	140	36			13	12	14	23.3
G-2525	C-10	200	200	23	250	250	8	6	10	19.2
	C-13	190	190	36			10	10	13	28.3
	MT-1	190	190	36			13	12	14	29.1
	MT-2	180	180	48			22	16	23	32.0
	MT-3	170	170	56			30	22	32	34.5
G-2828	C-10	230	230	23	280	280	8	6	10	21.9
	C-13	220	220	36			10	10	13	32.1
	MT-1	220	220	36			13	12	14	32.9
	MT-2	210	210	48			22	16	23	36.0
	MT-3	200	200	56			30	22	32	43.8
G-3232	C-10	270	270	23	320	320	8	6	10	26.1
	C-13	260	260	36			10	10	13	38.2
	MT-1	260	260	36			13	12	14	39.0
	MT-2	250	250	48			22	16	23	42.3
	MT-3	240	240	56			30	22	32	52.0
G-3636	C-10	310	310	23	60	360	8	6	10	31.0
	C-13	300	300	36			10	10	13	45.2
	MT-1	300	300	36			13	12	14	46.0
	MT-2	290	290	48			22	16	23	49.6
	MT-3	280	280	56			30	22	32	61.6

Các sản phẩm khác từ Miyakawa
Yêu cầu báo giá Miyakawa
Hotline: 0989 808 467/ 0777 808 467

The post Miyakawa G Mũi Khoan Đa Trục – Multi-axis Drill first appeared on KOUEI | Nhận báo giá.

Miyakawa K Mũi Khoan Đa Trục – Multi-axis Drill

kvtpart — Thu, 15 Nov 2018 02:32:04 +0000

Xuất xứ: Nhật Bản
Nhà sản xuất: Miyakawa
Model: K

Type K

Đặc điểm

Phần thân dưới và thân trung gian có cứng và chính xác cao.
Có cơ chế chống bụi hiệu quả.
Thích hợp cho máy và các bộ phận khoan.
Có thể dùng để sản xuất khung hay tai treo.
Đối với trục đa có đường kính lớn, có thể dùng cho các mẫu MD của Miyakawa.
Nếu bạn phải chuẩn bị cho những công việc khác nhau, đừng lo lắng, vì bạn có thể dễ dàng thay đổi đầu mũi khoan một cách nhanh chóng
Cơ chế truyền của bánh răng trục chính và bánh răng trung gian cũng giống như loại S và loại C.
Trục quay được cố định hoàn toàn bằng vòng bi.
Các vòng bi được thiết kế sao cho vừa với các lỗ.
Mỡ được sử dụng để bôi trơn, nhưng chúng tôi cũng có cơ chế tắm dầu nếu có yêu cầu.
Khi được gắn vào thiết bị điều chỉnh quay loại R cho máy khoan xuyên tâm, có thể dễ dàng điều chỉnh vị trí lỗ khoan.
Bạn có thể tăng hoặc giảm các cạnh cắt bằng cách sử dụng trục gia tăng.

Giới thiệu về model loại K

Multi-axis Attachment Model of K Type	Body outer diameter size (φ mm)	Pitch between 2 axes (mm)	Types and names of chucks
K-50	100	8.5-55	C-3,C-4,C-6,C-10
K-60	110	10-65	C-4,C-6,C-10
K-70	130	10-73	C-4,C-6,C-10
K-90	160	10-98	C-4,C-6,C-10,JT-1,JT-2,MT-1
K-120	200	15-133	C-6,C-10,C-13,JT-1,JT-2,MT-1
K-140	230	15-153	C-6,C-10,C-13,JT-1,JT-2,MT-1,MT-2
K-160	250	15-173	C-6,C-10,C-13,MT-1,MT-2,MT-3
K-190	280	15-203	C-6,C-10,C-13,MT-1,MT-2,MT-3
K-220	320	15-233	C-6,C-10,C-13,MT-1,MT-2,MT-3
K-260	360	31-268	C-10, C-13, MT-1, MT-2, MT-3
K-300	400	31-308	C-10, C-13, MT-1, MT-2, MT-3
K-360	460	36-360	C-13, MT-1, MT-2, MT-3
K-400	500	36-400	C-10, C-13, MT-1, MT-2, MT-3

Bản vẽ kích thước (Type K)

ability	L1				L2		L3
ability	C-4	C-6	C-10	C-13	JT-1	JT-2	MT-1	MT-2	MT-3
J For 13 mm	144.5	140.5	156.5	196	126.5	152	219	–	–
For 2M 19 mm	141.5	137.5	153.5	193	123.5	149	216	232	–
For 3M 32 mm	160.5	156.5	172.5	222	142.5	178	245	261	321
For 4M 40 mm	141.5	137.5	153.5	193	123.5	149	216	232	292
For 5M 60 mm	166.5	162.5	178.5	218	148.5	174	241	257	317

Tai cố định K-type (with bracket)

Giá đỡ K giúp cố định hướng trục ở 2 bên thân chính, duy trì sự chính xác của chuyển động
Khung có thể gắn được với tất cả các loại type K
Đặc biệt là tại công ty chúng tôi, khung và thanh dẫn hướng được thiết kế chắc chắn để giữ độ cứng và độ chính xác cao.

Type K được cố định bằng tai treo(có khung)

Bảng kích thước

Model	Dimensions (mm)
Model	φD	S	φG
K-50 with ear	100	140	20
K-60 with ears	110	150	20
K-70 with ears	130	170	20
K-90 with ears	160	210	twenty five
K-120 With ears	200	260	twenty five
K-140 with ears	230	290	twenty five
K-160 with ears	250	320	30
K-190 With ears	280	350	30
K-220 With ears	320	390	35
K-260 With ears	360	430	35
With K-300 ear	400	470	35
K-360 With ears	460	540	40
With K-400 ear	500	580	40

Mẫu cố định đa trục gắn với mẫu có thể thay đổi

KE type

Chỉ cần xoay nhẹ cần gạt để cùng lúc vừa cố định vừa kẹp.

KK type

Được thắt bằng chốt định vị với 2 hoặc 4 kẹp bắt.

KK type

Đặc biệt khi xuất hiện vật nặng, hãy gắn trục đa với kẹp chuyển để tránh bị rơi vật

Hiệu suất chính thức (K-Type)

Type	Outer dimension of multi-axis head (φ mm)	Types and names ofchucks	Maximum shaft center range (mm) that can be drilled	Minimum axial center range (mm) that can be drilled	Drilling capacityper axis (S45C) (mm)	Screw standing capacityper axis (S45C) (M)	Maximum grip diameter of chuck (mm)	Weight with 4 axes (kg)
K-50	100	C-3	55	8.5	2	2	3	3.7
		C-4		10	2	2	4	3.8
		C-6		15	4	4	6	4.0
		C-10		23	6	6	10	4.5
K-60	110	C-4	65	10	2	2	4	4.3
		C-6	65	15	4	4	6	4.5
		C-10	60	23	6	6	10	5.5
K-70	130	C-4	73	10	3	3	4	5.3
		C-6	73	15	5	5	6	5.4
		C-10	68	23	7	6	10	6.4
		MT-1	68	31	8	6	14	12.4
K-90	160	C-4	98	10	3	3	4	8.1
		C-6	98	15	5	5	6	8.2
		C-10	93	23	8	6	10	9.2
		JT-1		37.5	5	5	6.5	8.4
		JT-2		45.5	8	6	10	9.2
		MT-1		31	10	8	14	13.9
K-120	200	C-6	133	15	5	5	6	12.2
		C-10	128	23	8	6	10	13.2
		C-13	115	36	1	8	13	14.6
		JT-1	128	37.5	6	5	6.5	12.4
		JT-2	128	45.5	8	6	10	13.2
		MT-1	115	36	13	12	14	19.0
K-140	230	C-6	153	15	5	5	6	16.0
		C-10	148	23	8	6	10	17.2
		C-13	140	36	10	10	13	19.6
		JT-1	140	37.5	6	5	6.5	16.2
		JT-2	140	45.5	8	6	10	17.0
		MT-1	140	36	13	12	14	21.7
		MT-2	130	48	22	16	23	26.1
K-160	250	C-6	173	15	5	5	6	18.7
		C-10	168	23	8	6	10	19.7
		C-13	160	36	10	10	13	21.1
		MT-1	160	36	13	12	14	23.5
		MT-2	150	48	22	16	23	29.8
		MT-3	140	56	30	22	32	32.0
K-190	280	C-6	203	15	5	5	6	22.5
		C-10	198	23	8	6	10	23.5
		C-13	190	36	10	10	13	24.9
		MT-1	190	36	13	12	14	32.1
		MT-2	180	48	22	16	23	34.8
		MT-3	170	56	30	22	32	36.5
K-220	320	C-6	233	15	5	5	6	24.6
		C-10	228	23	8	6	10	29.3
		C-13	220	36	10	10	13	35.1
		MT-1	220	36	13	12	14	36.7
		MT-2	210	48	22	16	23	38.7
		MT-3	200	56	30	22	32	43.8
K-260	360	C-10	268	23	8	6	10	27.5
		C-13	260	36	10	10	13	37.3
		MT-1	260	36	13	12	14	40.0
		MT-2	250	48	22	16	23	43.3
		MT-3	240	56	30	22	32	52.8
K-300	400	C-10	308	23	8	6	10	32.8
		C-13	300	36	10	10	13	46.6
		MT-1	300	36	13	12	14	47.2
		MT-2	290	48	22	16	23	50.7
		MT-3	280	56	30	22	32	61.9
K-360	460	C-13	360	36	10	10	13	58.6
		MT-1	360	36	13	12	14	59.5
		MT-2	350	48	22	16	23	63.4
		MT-3	340	56	30	22	32	77.4
K-400	500	C-13	400	36	10	10	13	68.2
		MT-1	400	36	13	12	14	68.9
		MT-2	390	48	22	16	23	73.3
		MT-3	380	56	30	22	32	89.9

Các sản phẩm khác từ Miyakawa
Yêu cầu báo giá Miyakawa
Hotline: 0989 808 467/ 0777 808 467

The post Miyakawa K Mũi Khoan Đa Trục – Multi-axis Drill first appeared on KOUEI | Nhận báo giá.

Miyakawa E Máy Khoan Đa Trục – Multi-axis Drill

kvtpart — Thu, 15 Nov 2018 02:03:35 +0000

Xuất xứ: Nhật Bản
Nhà sản xuất: Miyakawa
Model: E (E-007, E-117)

Mẫu E-077

Tổng quát

Đặc tính

Đường kính phần thân chính: 108 mm x 108 mm x φ 125.
Công suất khoan gia công của máy khoan là 13 mm.
Đường kính tối đa của máy khoan và các bộ phận khác là φ65.
Tối đa 5 trục
Có 3 loại trục chính: C – 4, C – 6, C – 10.

Hiệu suất chi tiết

Model used Drilling machine	Screw used	Model	Types of chucks	Maximum axial distance (mm)	Minimum axis distance between two axes (mm)	Drilling ability per axis S45C (mm)	Screw standing capacity per axis S45C (M)	Maximum clamp diameter of chuck (mm)	Weight with 4 axes (kg)
		E-077	C-4	83	12.5	3	3	4	2.1
			C-6	77	17	4	4	6	2.4
			C-10	73	23.5	6	5	10	2.9

Mẫu E-117

Tổng quát

Đặc tính

Đường kính phần thân chính: φ 160.
Số lượng trục là từ 2 đến 6 trục, những mẫu trục chính: C – 6, C – 10, nhưng chúng tôi vẫn sẽ hỗ trợ cho các phần khác

Hiệu suất chi tiết

Model used Drilling machine	Screw used	Model	Types of chucks	Maximum axial distance (mm)	Minimum axis distance between two axes (mm)	Drilling ability per axis S45C (mm)	Screw standing capacity per axis S45C (M)	Maximum clamp diameter of chuck (mm)	Weight with 4 axes (kg)
		E-117	C-6	117	17	5	5	6	3.8
		E-117	C-10	117	27.5	7	6	10	4.1

Các sản phẩm khác từ Miyakawa
Yêu cầu báo giá Miyakawa
Hotline: 0989 808 467/ 0777 808 467

The post Miyakawa E Máy Khoan Đa Trục – Multi-axis Drill first appeared on KOUEI | Nhận báo giá.

Miyikawa U Máy Khoan Đa Trục – Multi-axis Drill

kvtpart — Thu, 15 Nov 2018 01:55:57 +0000

Xuất xứ: Nhật Bản
Nhà sản xuất: Miyakawa
Model: U

Type U (loại đầu nối phổ biến) (loại hình tròn, loại hình vuông)

Tổng quát

Đặc tính

Cũng giống như các mẫu phổ biến như là mẫu S, vị trí của trục chính rất linh hoạt và có thể thay đổi vị trí dễ dàng, nhưng sự khác biệt ở đây đó chính là việc thay đổi vị trí trục chính nhưng không làm ảnh hướng đến các bánh răng trung gian.
Khi vật liệu được khoan cứng, hay đường kính khoan lớn, hãy chọn mẫu G.

Loại hình tròn: Thích hợp cho việc xác định điểm cố định trục trong khoảng chu vi (PCD) của trục chính.

Loại hình vuông Phù hợp với việc cố định trục đa trên 1 đường thẳng, và khoảng cách trục có thể dễ dàng được xác định.

Các sản phẩm khác từ Miyakawa
Yêu cầu báo giá Miyakawa
Hotline: 0989 808 467/ 0777 808 467

The post Miyikawa U Máy Khoan Đa Trục – Multi-axis Drill first appeared on KOUEI | Nhận báo giá.

Miyakawa R Mũi Khoan Đa Trục – Multi-axis Drill

kvtpart — Thu, 15 Nov 2018 01:50:16 +0000

Xuất xứ: Nhật Bản
Nhà sản xuất: Miyakawa
Model: R

Tổng quát

Chức năng

Là thiết bị giúp quay và định hướng cho trục đa.
Được thiết kế riêng cho từng loại máy khoan
Từng loại trục đa đều có thể được gắn với R-type.
Chúng tôi cho ra đời sản phẩm như là một công cụ đặc biệt trong việc chỉ số hoá

Cấu tạo

Vị trí các tay cầm có thể dễ dàng thay đổi chỉ với một lần chạm.
Để đặt hàng, hãy cho chúng tôi biết để được đổi từ mẫu bạn đang sử dụng thành mẫu trục đa của chúng tôi.

Model kiểu R

**Máy khoan xuyên tâm Gắn trục quay loại R**
Manufacture name	Model	Main spindle end	Balancer (wound spring adjustment type) When installing on a radial drilling machine, please use the balance weight supplementing the weight of the head.
Oya Seisakusho	RE 2-1300	MT-5
Oya Seisakusho	RE 3-1600	MT-5
Datong machine	Garter radial	MT-5
Okuma	DRA-J	MT-5
Okuma	DRAJ-2000	MT-5
Okuma	DRB-E 3000	MT-6
Yoshida Iron Works	YR 3 – 1300	MT-4
Shin Nippon Kako	RHH-25	MT-6
Shin Nippon Kako	RHH-30	MT-6
Ikeda Iron Works	RM-1300	MT-5
Ogawa Iron Works	HOR-1500	MT-5
Ogawa Iron Works	HOR-1700	MT-5
Toa Corporation	TRD-950F	MT-4
Tominaga Iron Works	RH-1350	MT-5
Tominaga Iron Works	RH-1650	MT-5
Tominaga Iron Works	TRE-16	MT-5
Wakayama Iron Works	NR-15	MT-5

Các sản phẩm khác từ Miyakawa
Yêu cầu báo giá Miyakawa
Hotline: 0989 808 467/ 0777 808 467

The post Miyakawa R Mũi Khoan Đa Trục – Multi-axis Drill first appeared on KOUEI | Nhận báo giá.

Miyakawa A Mũi Khoan Đa Trục – Multi-axis Drill

kvtpart — Thu, 15 Nov 2018 01:43:30 +0000

Xuất xứ: Nhật Bản
Nhà sản xuất: Miyakawa
Model: A (A100, A140, A180, A260)

Type A100

Tổng quát

Trọng lượng 1.8 kg
Vị trí của 2 trục nằm thẳng hàng.
Phạm vi điều chỉnh rộng.
Nhẹ hơn các sản phầm thông thường ( 60% các sản phẩm từ chính công ty chúng tôi)

Hiệu suất chi tiết

Model used Drilling machine

Screw used

Model

Types of chucks

Maximum

axial distance (mm)

Minimum

axis center distance (mm)

Drilling

capacity per axis

Aluminum (mm)

Screw

standing

capacity per axis Aluminum (M)

Maximum

clamp diameter of chuck (mm)

Weight (kg)

2AJ

100C-6

C-6

100

1.8

Type A140

Tổng quát

Trọng lượng 3.1 kg
Vị trí của 2 trục nằm thẳng hàng.
Phạm vi điều chỉnh rộng.
Nhẹ hơn các sản phầm thông thường ( 60% các sản phẩm từ chính công ty chúng tôi)

Hiệu suất chi tiết

Model used Drilling machine	Screw used	Model	Types of chucks	Maximum axial distance (mm)	Minimum axis center distance (mm)	Drilling capacity per axis Aluminum (mm)	Screw standing capacity per axis Aluminum (M)	Maximum clamp diameter of chuck (mm)	Weight (kg)
		2AJ140C-6	C-6	140	26	6	6	6	3.1

Type A180

Tổng quát

Vị trí của 2 trục nằm thẳng hàng.
Phạm vi điều chỉnh rộng.
Dễ dàng xác định vị trí các rãnh

Hiệu suất chi tiết

Model used Drilling machine	Screw used	Model	Types of chucks	Maximum axial distance (mm)	Minimum axis center distance (mm)	Drilling ability per axis S45C (mm)	Screw standing capacity per axis S45C (M)	Maximum clamp diameter of chuck (mm)	Weight (kg)
		2A 2 M 180	C-10	180	30	8	6	10	14.4
		2A 2 M 180	MT-1	180	30	8	8	14	15.4
		2A3M180	C-10	180	30	8	6	10	14.9
		2A3M180	MT-1	180	30	8	8	14	15.9

Type A260

Tổng quát

Vị trí của 2 trục nằm thẳng hàng.
Phạm vi điều chỉnh rộng.
Dễ dàng xác định vị trí các rãnh

Hiệu suất chi tiết

Model used Drilling machine	Screw used	Model	Types of chucks	Maximum axial distance (mm)	Minimum axis center distance (mm)	Drilling ability per axis S45C (mm)	Screw standing capacity per axis S45C (M)	Maximum clamp diameter of chuck (mm)	Weight (kg)
		2A 2 M 260	C-13	260	60	10	10	13	20.1
			JT # 6	260	60	10	10	13	19.5
			MT-1	260	60	13	12	14	20.5
			MT-2	260	60	19	14	23	21.3
		2A3 M 260	C-13	260	60	10	10	13	20.6
			JT # 6	260	60	10	10	13	20.0
			MT-1	260	60	13	12	14	21.0
			MT-2	260	60	19	14	23	21.8
		2A4M260	C-13	260	60	10	10	13	21.1
			JT # 6	260	60	10	10	13	20.4
			MT-1	260	60	13	12	14	21.4
			MT-2	260	60	19	14	23	22.3
		2A 5 M 260	C-13	260	60	10	10	13	22.2
			JT # 6	260	60	10	10	13	22.2
			MT-1	260	60	13	12	14	22.6
			MT-2	260	60	19	14	23	23.4

Các sản phẩm khác từ Miyakawa
Yêu cầu báo giá Miyakawa
Hotline: 0989 808 467/ 0777 808 467

The post Miyakawa A Mũi Khoan Đa Trục – Multi-axis Drill first appeared on KOUEI | Nhận báo giá.

Miyakawa C Mũi Khoan Đa Trục Giá Đỡ Tròn – Circular Holder Multi-axis Drill

kvtpart — Tue, 13 Nov 2018 06:03:57 +0000

Xuất xứ: Nhật Bản
Nhà sản xuất: Miyakawa
Model: C (C-63, C-64, C-86 Type 2 axes, C-86 Type 3 axis, C-108 type 2 axis, C-110 type 2 axis, C-110 type 3 axis, C-110 type 4 axis)

C-63 (Rãnh giữa 2 trục từ 8 mm – 64 mm)

Tổng quan

A: outer diameter of main shaft quill diameter
C: length of main shaft end
F: size of JT

Hiệu suất cụ thể

Model used Drilling

machine

Screw used

Model

Types of chucks

Maximum spindle

speed (RPM)

Maximum axial

distance (mm)

Minimum

axis

distance between

two axes (mm)

Drilling

ability per axis S45C (mm)

Screw

standing capacity

per axis S45C (M)

Maximum clamp diameter

of chuck (mm)

Weight (kg)

2C-J63

C-3

3000

2.6

1.5

C-64 (Rãnh giữa 2 trục từ 10 mm – 64 mm)

Tổng quan

A: outer diameter of main shaft quill diameter
C: length of main shaft end
F: size of JT

Hiệu suất cụ thể

Model used Drilling machine	Screw used	Model	Types of chucks	Maximum spindle speed (RPM)	Maximum axial distance (mm)	Minimum axis distance between two axes (mm)	Drilling ability per axis S45C (mm)	Screw standing capacity per axis S45C (M)	Maximum clamp diameter of chuck (mm)	Weight (kg)
		2C-J64	C-4	3000	64	10	4	3	4	1.5

C-86 loại 2 trục (rãnh giữa 2 trục từ 16 mm – 86 mm)

Tổng quan

A: Outer diameter of main shaft quill diameter
B: Outer diameter of main shaft
C: Length of main shaft end
D: Outer diameter of flange of main shaft quill
E: Thickness of flange of main shaft quill
F: JT or MT number

J Jacobs taper

M Morse taper

Hiệu suất cụ thể

Model used Drilling machine	Screw used	Model	Types of chucks	Maximum spindle speed (RPM)	Maximum axial distance (mm)	Minimum axis distance between two axes (mm)	Drilling ability per axis S45C (mm)	Screw standing capacity per axis S45C (M)	Maximum clamp diameter of chuck (mm)	Weight (kg)
		2C-J86	C-6	5000	86	16	5	5	6	2.5
		2 C – 2 M 86	C-6	5000	86	16	5	5	6	4.0
		2 C – 3 M 86	C-6	5000	86	16	5	5	6	4.4

Bản vẽ kích thước

2C-J86 type	2C – 2M86 type	2C – 3M86 type

Các kích thước trong hình trên là một phần của một máy khoan gắn và trục vít. Các kích thước chi tiết liên quan đến mô hình thực tế sẽ được cài đặt có thể khác nhau, vì vậy vui lòng liên hệ với trung tâm dịch vụ của chúng tôi.

C-86 loại 3 trục (rãnh giữa 2 trục từ 28 mm – 98 mm)

Tổng quan

Features

The 3 axis C type can be used by being attached to a drilling machine, screw stand, air unit.
Positioning of 3 axis C type is used for circumferential division on the circumference of the center of the head . Since other hole groups can not be positioned, please select S type.
A turn correction function is provided.

Hiệu suất cụ thể

Model used Drilling machine	Screw used	Model	Types of chucks	Maximum spindle speed (RPM)	Maximum axial distance (mm)	Minimum axis distance between two axes (mm)	Drilling ability per axis S45C (mm)	Screw standing capacity per axis S45C (M)	Maximum clamp diameter of chuck (mm)	Weight (kg)
		3C-J86	C-6	5000	98	28	5	5	6	2.8
		3 C – 2 M 86	C-6	5000	98	28	5	5	6	4.2
		3 C – 3 M 86	C-6	5000	98	28	5	5	6	5.1

Bản vẽ kích thước

3C-J86 type	3C-2M86 type	3C – 3M86 type

Các kích thước trong hình trên là một phần của một máy khoan gắn và trục vít. Các kích thước chi tiết liên quan đến mô hình thực tế sẽ được cài đặt có thể khác nhau, vì vậy vui lòng liên hệ với trung tâm dịch vụ của chúng tôi.

C-108 loại 2 trục (rãnh giữa 2 trục từ 25 mm – 108 mm)

Tổng quan

J Jacobs taper

M Morse taper

Hiệu suất cụ thể

Model used Drilling machine	Screw used	Model	Types of chucks	Maximum spindle speed (RPM)	Maximum axial distance (mm)	Minimum axis distance between two axes (mm)	Drilling ability per axis S45C (mm)	Screw standing capacity per axis S45C (M)	Maximum clamp diameter of chuck (mm)	Weight (kg)
		2C-J108	C-10	2000	108	25	8	6	10	3.8
			JT-D 5	2000		27.5	4	3	5	3.7
			JT-1	2000		37.5	6	5	6.5	3.8
			JT-2	2000		45.5	8	6	10	3.8
		2C-2M108	C-10	2000	108	25	8	6	10	5.5
			JT-D 5	2000		27.5	4	3	5	5.4
			JT-1	2000		37.5	6	5	6.5	5.5
			JT-2	2000		45.5	8	6	10	5.5
		2C – 3M108	C-10	2000	108	25	8	6	10	5.8
			JT-D 5	2000		27.5	4	3	5	5.7
			JT-1	2000		37.5	6	5	6.5	5.8
			JT-2	2000		45.5	8	6	10	5.8

Bản vẽ kĩ thuật

2C-J108 type	2C – 2M108 type	2C – 3M108 type

Các kích thước trong hình trên là một phần của một máy khoan gắn và trục vít. Các kích thước chi tiết liên quan đến mô hình thực tế sẽ được cài đặt có thể khác nhau, vì vậy vui lòng liên hệ với trung tâm dịch vụ của chúng tôi.

C-110 loại 2 trục (rãnh giữa 2 trục từ 26 mm – 110 mm)

Tổng quan

J Jacobs taper

M Morse taper

Hiệu suất cụ thể

Model used Drilling machine	Screw used	Model	Types of chucks	Maximum spindle speed (RPM)	Maximum axial distance (mm)	Minimum axis distance between two axes (mm)	Drilling ability per axis S45C (mm)	Screw standing capacity per axis S45C (M)	Maximum clamp diameter of chuck (mm)	Weight (kg)
		2C-J110	C-10	4000	110	26	8	6	10	3.0
			JT-1	3000		37.5	6	5	6.5	3.0
			MT-1	3000		26	8	6	14	3.8
		2 C – 2 M 110	C-10	4000	110	26	8	6	10	4.1
			JT-1	3000		37.5	6	5	6.5	4.0
			MT-1	3000		26	8	6	14	4.9
		2 C – 3 M 110	C-10	4000	110	26	8	6	10	4.9
			JT-1	3000		37.5	6	5	6.5	4.9
			MT-1	3000		26	8	6	14	5.7

Bản vẽ kích thước

2C-J110 type	2C – 2M110 type	2C – 3M110 type

Các kích thước trong hình trên là một phần của một máy khoan gắn và trục vít. Các kích thước chi tiết liên quan đến mô hình thực tế sẽ được cài đặt có thể khác nhau, vì vậy vui lòng liên hệ với trung tâm dịch vụ của chúng tôi.

C-110 loại 3 trục (rãnh giữa 2 trục từ 38 mm – 122 mm)

Tổng quan

Features

The 3 axis C type can be used by being attached to a drilling machine, screw stand, air unit.
Positioning of 3 axis C type is used for circumferential division on the circumference of the center of the head . Since other hole groups can not be positioned, please select S type.
A turn correction function is provided.

Hiệu suất cụ thể

Model used Drilling machine	Screw used	Model	Types of chucks	Maximum spindle speed (RPM)	Maximum axial distance (mm)	Minimum axis distance between two axes (mm)	Drilling ability per axis S45C (mm)	Screw standing capacity per axis S45C (M)	Maximum clamp diameter of chuck (mm)	Weight (kg)
		3C-J110	C-10	4000	122	38	8	6	Ten	3.7
			JT-1	3000		44	6	Five	6.5	3.7
			MT-1	3000		38	8	6	14	4.3
		3C-2M110	C-10	4000	122	38	8	6	Ten	5.0
			JT-1	3000		44	6	Five	6.5	5.0
			MT-1	3000		38	8	6	14	5.7
		3C-3M110	C-10	4000	122	38	8	6	Ten	5.8
			JT-1	3000		44	6	Five	6.5	5.8
			MT-1	3000		38	8	6	14	6.5

Bản vẽ kích thước

3C-J110 type	3C-2M110 type	3C-3M110 type

Các kích thước trong hình trên là một phần của một máy khoan gắn và trục vít. Các kích thước chi tiết liên quan đến mô hình thực tế sẽ được cài đặt có thể khác nhau, vì vậy vui lòng liên hệ với trung tâm dịch vụ của chúng tôi.

C-110 loại 4 trục (rãnh giữa 2 rãnh từ 58 mm – 142 mm)

Tổng quan

Features

4-axis C type can be used by attaching to a drilling machine, screw turntable, air unit.
Positioning of 4 axis C type is used for circumferential division on the circumference of the center of the head . Since other hole groups can not be positioned, please select S type.
A turn correction function is provided.

Hiệu suất cụ thể

Model used Drilling machine	Screw used	Model	Types of chucks	Maximum spindle speed (RPM)	Maximum axial distance (mm)	Minimum axis distance between two axes (mm)	Drilling ability per axis S45C (mm)	Screw standing capacity per axis S45C (M)	Maximum clamp diameter of chuck (mm)	Weight (kg)
		4C-J110	C-10	4000	142	58	8	6	10	4.5
			JT-1	3000			6	5	6.5	4.5
			MT-1	3000			8	6	14	5.3
		4 C – 2 M 110	C-10	4000	142	58	8	6	10	5.8
			JT-1	3000			6	5	6.5	5.8
			MT-1	3000			8	6	14	6.7
		4C-3M110	C-10	4000	142	58	8	6	10	6.6
			JT-1	3000			6	5	6.5	6.6
			MT-1	3000			8	6	14	7.5

Bản vẽ kích thước

4C-J110 type	4C-2M110 type	4C-3M110 type

Các kích thước trong hình trên là một phần của một máy khoan gắn và trục vít. Các kích thước chi tiết liên quan đến mô hình thực tế sẽ được cài đặt có thể khác nhau, vì vậy vui lòng liên hệ với trung tâm dịch vụ của chúng tôi.

Các sản phẩm khác từ Miyakawa
Yêu cầu báo giá Miyakawa
Hotline: 0989 808 467/ 0777 808 467

The post Miyakawa C Mũi Khoan Đa Trục Giá Đỡ Tròn – Circular Holder Multi-axis Drill first appeared on KOUEI | Nhận báo giá.

Miyakawa S Mũi Khoan Đa Trục – Multi-axis Drill

kvtpart — Tue, 13 Nov 2018 05:47:27 +0000

Xuất xứ: Nhật Bản
Nhà sản xuất: Miyakawa
Model: S (S-96, S-130, S-160, , S-204, S-200)

S-96 (Dành cho rãnh 2 trục từ 10mm đến 100mm)

Tổng Quan

J Jacobs taper

M Morse taper

Những biểu tượng được sử dụng

Jacobs taper JT # 6 ability 13 mm	Morse taper MT-2 ability 19 mm, 23 mm	Morse taper MT-3 ability 32 mm
Jacobs taper JT # 1, # 2, # 6 ability M8	Morse taper MT-2 ability M14, M16	Morse taper MT-3 ability M14, M24, M30

Bản Vẽ

Type S – J 96	Model S-2M96	Model S-3M96

Các kích thước trong hình trên là một phần của một máy khoan gắn và trục vít. Các kích thước chi tiết liên quan đến mô hình thực tế được cài đặt có thể khác, vì vậy vui lòng liên hệ với trung tâm dịch vụ của chúng tôi.

Hiệu suất chi tiết

Model used Drilling machine	Screw used	Model	Types of chucks	Maximum axial distance (mm)	Minimum axis range of 4 axes (mm)	Minimum axis distance between two axes (mm)	Drilling ability per axis S45C (mm)	Screw standing capacity per axis S45C (M)	Maximum clamp diameter of chuck (mm)	Weight with 4 axes (kg)
		S – J 96	C-4	83	41	10	3	3	4	4.8
			C-6-14 *	92	32	14	3	4	6	5.1
			C-6	96	28	15	4	4	6	5.2
			C-10	100	32	22	6	5	10	5.7
			JT-D 5	100	39	27.5	4	3	5	5.6
			JT-1	100	54	37.5	5	5	6.5	5.6
			JT-2	100	65	45.5	6	5	10	5.7
		S – 2M96	C-4	83	41	10	3	3	4	6.5
			C-6-14 *	92	32	14	3	4	6	6.8
			C-6	96	28	15	4	4	6	6.9
			C-10	100	32	22	6	5	10	7.4
			JT-D 5	100	39	27.5	4	3	5	7.3
			JT-1	100	54	37.5	5	5	6.5	7.3
			JT-2	100	65	45.5	6	5	10	7.4
		S- 3 M 96	C-4	83	41	1	3	3	4	7.0
			C-6-14 *	92	32	14	3	4	6	7.2
			C-6	96	28	15	4	4	6	7.3
			C-10	100	32	22	6	5	10	7.8
			JT-D 5	100	39	27.5	4	3	5	7.8
			JT-1	100	54	37.5	5	5	6.5	7.8
			JT-2	100	65	45.5	6	5	10	7.9
※ C-6-14 sử dụng trục xoay mỏng.

S-130 (Dành cho rãnh 2 trục từ 19 mm đến 130 mm)

Tổng quan

J Jacobs taper

M Morse taper

Hiệu suất chi tiết

Model used Drilling machine	Screw used	Model	Types of chucks	Maximum axial distance (mm)	Minimum axis range of 4 axes (mm)	Minimum axis distance between two axes (mm)	Drilling ability per axis S45C (mm)	Screw standing capacity per axis S45C (M)	Maximum clamp diameter of chuck (mm)	Weight with 4 axes (kg)
		S – J 130	C-6	130	30	19	5	5	6	6.7
			C-10	130	32	22	7	6	10	7.6
			JT-D 5	130	39	27.5	4	3	5	7.5
			JT-1	130	54	37.5	6	5	6.5	7.0
			JT-2	130	65	45.5	7	6	10	7.6
			MT-1	130	37	26	7	6	14	8.0
		S – 2 M 130	C-6	130	30	19	5	5	6	7.6
			C-10	130	32	22	7	6	10	7.7
			JT-D 5	130	39	27.5	4	3	5	7.6
			JT-1	130	54	37.5	6	5	6.5	7.6
			JT-2	130	65	45.5	7	6	10	7.7
			MT-1	130	37	26	7	6	14	8.1
		S – 3 M 130	C-6	130	30	19	5	5	6	7.4
			C-10	130	32	22	7	6	10	8.1
			JT-D 5	130	39	27.5	4	3	5	7.9
			JT-1	130	54	37.5	6	5	6.5	8.0
			JT-2	130	65	45.5	7	6	10	8.1
			MT-1	130	37	26	7	6	14	8.3
		S – 4M130	C-6	130	30	19	5	5	6	7.5
			C-10	130	32	22	7	6	10	8.2
			MT-1	130	37	26	7	6	14	8.4

Những biểu tượng được sử dụng

Jacobs taper JT # 6 ability 13 mm	Morse taper MT-2 ability 19 mm, 23 mm	Morse taper MT-3 ability 32 mm	Morse taper MT-4 ability 40 mm
Jacobs taper JT # 1, # 2, # 6 ability M8	Morse taper MT-2 ability M14, M16	Morse taper MT-3 ability M14, M24, M30	Morse taper MT-4 ability M16, M24, M30

Bản Vẽ

Model S-J130	Model S-2M130	Model S-3M130

Các kích thước trong hình trên là một phần của một máy khoan gắn và trục vít. Các kích thước chi tiết liên quan đến mô hình thực tế được cài đặt có thể khác, vì vậy vui lòng liên hệ với trung tâm dịch vụ của chúng tôi.

S-160 (Dành cho rãnh 2 trục từ 19 mm đến 160 mm)

Tổng quan

J Jacobs taper

M Morse taper

Hiệu suất chi tiết

Model used Drilling machine	Screw used	Model	Types of chucks	Maximum axial distance (mm)	Minimum axis range of 4 axes (mm)	Minimum axis distance between two axes (mm)	Drilling ability per axis S45C (mm)	Screw standing capacity per axis S45C (M)	Maximum clamp diameter of chuck (mm)	Weight with 4 axes (kg)
		S – J 160	C-6	150 (160)	50	19 (25)	5	5	6	12.3
			C-10	160	40	25	8	6	10	13.1
			C-13	160	47	33	10	8	13	20.7
			JT-D 5	160	47	33	4	3	5	14.3
			JT-1	160	54	37.5	6	5	6.5	14.4
			JT-2	160	65	45.5	8	6	10	14.4
			JT No. 6	160	76	53.5	10	8	13	18.9
			MT-1	160	47	33	12	8	14	21.9
		S – 2M160	C-6	150 (160)	50	19 (25)	5	5	6	13.8
			C-10	160	40	25	8	6	10	14.6
			C-13	160	47	33	10	8	13	17.8
			JT-D 5	160	47	33	4	3	5	15.8
			JT-1	160	54	37.5	6	5	6.5	15.8
			JT-2	160	65	45.5	8	6	10	15.9
			JT No. 6	160	76	53.5	10	8	13	16.0
			MT-1	160	47	33	12	8	14	18.6
		S – 3 M 160	C-6	150 (160)	50	19 (25)	5	5	6	13.8
			C-10	160	40	25	8	6	10	14.6
			C-13	160	47	33	10	8	13	17.8
			JT-D 5	160	47	33	4	3	5	15.7
			JT-1	160	54	37.5	6	5	6.5	15.8
			JT-2	160	65	45.5	8	6	10	15.9
			JT No. 6	160	76	53.5	10	8	13	16.0
			MT-1	160	47	33	12	8	14	18.6
		S – 4M160	C-6	150 (160)	50	19 (25)	5	5	6	16.7
			C-10	160	40	25	8	6	10	17.5
			C-13	160	47	33	10	8	13	20.7
			JT-D 5	160	47	33	4	3	5	18.7
			JT-1	160	54	37.5	6	5	6.5	18.8
			JT-2	160	65	45.5	8	6	10	18.9
			JT No. 6	160	76	53.5	10	8	13	18.9
			MT-1	160	47	33	12	8	14	21.5

Những Biểu Tượng Được Sử Dụng

Jacobs taper JT # 6 ability 13 mm	Morse taper MT-2 ability 19 mm, 23 mm	Morse taper MT-3 ability 32 mm	Morse taper MT-4 ability 40 mm
Jacobs taper JT # 1, # 2, # 6 ability M8	Morse taper MT-2 ability M14, M16	Morse taper MT-3 ability M14, M24, M30	Morse taper MT-4 ability M16, M24, M30

Bản Vẽ

S-J160 type	Model S-2M160	Model S-3M160	Model S-4M160

Các kích thước trong hình trên là một phần của một máy khoan gắn và trục vít. Các kích thước chi tiết liên quan đến mô hình thực tế được cài đặt có thể khác, vì vậy vui lòng liên hệ với trung tâm dịch vụ của chúng tôi.

S-200 (Dành cho rãnh 2 trục từ 29.5 mm đến 200 mm)

Tổng quan

J Jacobs taper

M Morse taper

Hiệu suất chi tiết

Model used Drilling machine	Screw used	Model	Types of chucks	Maximum axial distance (mm)	Minimum axis range of 4 axes (mm)	Minimum axis distance between two axes (mm)	Drilling ability per axis S45C (mm)	Screw standing capacity per axis S45C (M)	Maximum clamp diameter of chuck (mm)	Weight with 4 axes (kg)
		S – J 200	C-13 *	200	42	29.5	10	8	13	19.4
			JT-D 5	200	42	29.5	4	3	5	18.0
			JT-1	200	54	37.5	6	5	6.5	18.0
			JT-2	200	65	45.5	8	6	10	18.4
			JT No. 6	200	76	53.5	10	8	13	18.5
			MT-1	200	42	29.5	10	10	14	19.5
		S – 2 M 200	C-13 *	200	42	29.5	10	8	13	20.4
			JT-D 5	200	42	29.5	4	3	5	19.7
			JT-1	200	54	37.5	6	5	6.5	19.8
			JT-2	200	65	45.5	8	6	10	19.9
			JT No. 6	200	76	53.5	10	8	13	20.0
			MT-1	200	42	29.5	10	10	14	21.0
		S – 3 M 200	C-13 *	200	42	29.5	10	8	13	20.7
			JT-D 5	200	42	29.5	4	3	5	20.0
			JT-1	200	54	37.5	6	5	6.5	20.1
			JT-2	200	65	45.5	8	6	10	20.2
			JT No. 6	200	76	53.5	10	8	13	20.3
			MT-1	200	42	29.5	10	10	14	21.5
※ Phạm vi trục tối thiểu của cùng một tốc độ khai thác là 31 mm

Những Biểu Tượng Được Sử Dụng

Jacobs taper JT # 6 ability 13 mm	Morse taper MT-2 ability 19 mm, 23 mm	Morse taper MT-3 ability 32 mm	Morse taper MT-4 ability 40 mm
Jacobs taper JT # 1, # 2, # 6 ability M8	Morse taper MT-2 ability M14, M16	Morse taper MT-3 ability M14, M24, M30	Morse taper MT-4 ability M16, M24, M30

Bản vẽ

S – J 200 type	S-2M 200 type	S-3M 200 type

Các kích thước trong hình trên là một phần của một máy khoan gắn và trục vít. Các kích thước chi tiết liên quan đến mô hình thực tế được cài đặt có thể khác, vì vậy vui lòng liên hệ với trung tâm dịch vụ của chúng tôi.

S-204 (Dành cho rãnh 2 trục 29.5 mm to 204 mm)

Tổng quan

J Jacobs taper

M Morse taper

Hiệu suất chi tiết

Model used Drilling machine	Screw used	Model	Types of chucks	Maximum axial distance (mm)	Minimum axis range of 4 axes (mm)	Minimum axis distance between two axes (mm)	Drilling ability per axis S45C (mm)	Screw standing capacity per axis S45C (M)	Maximum clamp diameter of chuck (mm)	Weight with 4 axes (kg)
		S- 3 M 204	C-13 *	200	42	29.5	10	10	13	27.0
			JT-D 5	200	42	29.5	4	3	5	20.0
			JT-1	200	54	37.5	6	5	6.5	20.1
			JT-2	200	65	45.5	8	6	10	26.8
			JT No. 6	200	76	53.5	10	8	13	27.8
			MT-1	200	42	29.5	13	12	14	33.1
			MT-2	200	54	37.5	19	14	23	34.1
		S – 4M204	C-13 *	200	42	29.5	10	10	13	26.8
			JT-D 5	200	42	29.5	4	3	5	25.9
			JT-1	200	54	37.5	6	5	6.5	26.0
			JT-2	200	65	45.5	8	6	10	26.1
			JT No. 6	200	76	53.5	10	8	13	26.4
			MT-1	200	42	29.5	13	12	14	27.3
			MT-2	200	54	37.5	19	14	23	31.5
		S – 5 M 204	C-13 *	200	42	29.5	10	10	13	29.9
			JT-D 5	200	42	29.5	4	3	5	29.2
			JT-1	200	54	37.5	6	5	6.5	29.3
			JT-2	200	65	45.5	8	6	10	29.4
			JT No. 6	200	76	53.5	10	8	13	29.5
			MT-1	200	42	29.5	13	12	14	30.6
			MT-2	200	54	37.5	19	14	23	34.8
※ Phạm vi trục tối thiểu của cùng một tốc độ khai thác là 31 mm

Những Biểu Tượng Được Sử Dụng

Morse taper MT-2 ability 19 mm, 23 mm	Morse taper MT-3 ability 32 mm	Morse taper MT-4 ability 40 mm	Morse taper MT-5 ability 60 mm
Morse taper MT-2 ability M14, M16	Morse taper MT-3 ability M14, M24, M30	Morse taper MT-4 ability M16, M24, M30	Morse taper MT-5 ability M29, M50

Bản Vẽ

Model S-3M204	S-4M 204 type	S-5M204 type

Các kích thước trong hình trên là một phần của một máy khoan gắn và trục vít. Các kích thước chi tiết liên quan đến mô hình thực tế được cài đặt có thể khác, vì vậy vui lòng liên hệ với trung tâm dịch vụ của chúng tôi.

Các sản phẩm khác từ Miyakawa
Yêu cầu báo giá Miyakawa
Hotline: 0989 808 467/ 0777 808 467

The post Miyakawa S Mũi Khoan Đa Trục – Multi-axis Drill first appeared on KOUEI | Nhận báo giá.

Mũi khoan Atra – Holesaw

kvtpart — Thu, 16 Aug 2018 07:01:40 +0000

Chúng tôi cung cấp và xuất khẩu các mặt hàng của Việt Nam cho các nhà máy ở Myanma.

The post Mũi khoan Atra – Holesaw first appeared on KOUEI | Nhận báo giá.

Dụng cụ khoan FUJI – Fuji Drill Tool

Ha Tran — Thu, 22 Dec 2016 07:22:16 +0000

Xuất xứ: Nhật Bản

Nhà sản xuất: FUJI

Model sản phẩm: FRD-25R-11

Đặc tính kỹ thuật

Dạng trục xoay : M.T.3
Khả năng khoang 25 mm ~ 1 inch
Khả năng doa hoàn thiện: 22 mm ~ 7/8 inch
Tốc độ chạy không tải: 530 rpm
Công suất: 2100 watts
Torque lớn nhất: 147 Nm ~ 108 ftlbs
Độ sâu khoan được: 96 mm 3.78 inches
Khối lượng: 14 kg ~ 30.8 lb
Chiều dài: 353 mm ~ 13.9 inches
Lượng khí tiêu thụ lớn nhất 53 l / s ~ 112 cubic feet
Đường kính trong của vòi: 19 mm ~ 3/4 inch
Cường độ ồn: 97.7 db (A)
Mức công suất âm thanh: 108.7 db (A)
Vibration α (ISO – 28927 – 5) 3.8 m / s²
Vibration K (ISO – 28927 – 5) 1.2 m / s²
Vibration α (ISO-20643) 3.8 m / s²
Vibration K (ISO – 20643) 1.2 m / s²

The post Dụng cụ khoan FUJI – Fuji Drill Tool first appeared on KOUEI | Nhận báo giá.

DAO CẮT (MÁY KHOAN) – Insert (Mitsubishi Material)

hayato — Thu, 11 Aug 2016 03:00:32 +0000

Nhà sản xuất: Mitsubishi
Xuất xứ: Nhật Bản

The post DAO CẮT (MÁY KHOAN) – Insert (Mitsubishi Material) first appeared on KOUEI | Nhận báo giá.

Dụng cụ khoan | KOUEI | Nhận báo giá

Miyakawa MF Động Cơ Máy Khoan Đa Trục – Motor For Multi-axis Drill

Tổng quan mẫu MF

Tính năng

Mẫu MFS 620

Thông số hiệu suất chi tiết

Bản vẽ kĩ thuật

Mẫu MFS825

Thông số hiệu suất chi tiết

Bản vẽ kĩ thuật

Mẫu MFS1525

Thông số hiệu suất chi tiết

Bản vẽ kĩ thuật

Mẫu MFL 850-250

Thông số hiệu suất chi tiết

Bản vẽ chi tiết

Mẫu MFL 1500-250

Thông số hiệu suất chi tiết

Bản vẽ kĩ thuật

Mẫu MFL 1500-350

Thông số hiệu suất chi tiết

Bản vẽ kĩ thuật

Mẫu MFL 2400-350

Thông số hiệu suất chi tiết

Bản vẽ kĩ thuật

Miyakawa MQT Động Cơ Máy Khoan Đa Trục – Motor For Multi-axis Drill

Tổng quan mẫu MQT

Tính năng

Sự kết hợp giữa mẫu MQT với trục đa.

Sự kết hợp giữa mẫu MQT với trục đa.

Bộ phận thay thế trục đa

Mẫu MQT12

Thông số hiệu suất chi tiết

Bản vẽ kĩ thuật

Mẫu MQT24

Thông số hiệu suất chi tiết

Bản vẽ kĩ thuật

Mẫu MQT40 50

Thông số hiệu suất chi tiết

Bản vẽ kĩ thuật

Miyakawa QT Động Cơ Máy Khoan Đa Trục – Motor For Multi-axis Drill

Mẫu QT1

Bản vẽ kĩ thuật

Thông suất hiệu số chi tiết

Mẫu QT 2

Bản vẽ kỹ thuật

Những mẫu option QT

Trục đo gắn liền

Miyakawa MID Động Cơ Máy Khoan Đa Trục – Motor For Multi-axis Drill

Mẫu MID 20

Tính năng

Bản vẽ kĩ thuật

Mẫu MID 40

Tính năng

Bản vẽ kĩ thuật

Mẫu MID 50

Tính năng

Bản vẽ kĩ thuật

Miyakawa MD Động Cơ Máy Khoan Đa Trục – Motor For Multi-axis Drill

Tổng quan về mẫu MD

Tính năng

Sự kết hợp giữa mẫu MD với trục đa.

Sự kết hợp giữa mẫu MD với trục đa.

Bộ phận MD + Trục đa gắn liền + đơn vị cung cấp type MF

Type MD15・25

Thông số hiệu suất chi tiết

Bản vẽ kĩ thuật

Mẫu MD-45・55

Thông số hiệu suất chi tiết

Bản vẽ kĩ thuật

Mẫu MD20

Thông số hiệu suất chi tiết

Bản vẽ chi tiết

Mẫu MD40

Bản vẽ kĩ thuật

Mẫu MD50

Thông số hiệu suất chi tiết

Bản vẽ kỹ thuật

Mẫu MD60

Thông số hiệu suất chi tiết

Bản vẽ kĩ thuật
