Nhà sản xuất: KOKEN LTD.
Mô hình: 12 D-Z

Cung cấp không khí sạch vào trong mặt nạ thông qua ống dẫn

Thiết bị bảo vệ hô hấp loại cấp khí

Mặt nạ cấp khí (mặt nạ dưỡng khí) là hệ thống thiết bị bảo vệ hô hấp cung cấp không khí sạch cho người đeo thông qua ống dẫn. Có những loại sử dụng máy nén khí hoặc quạt thổi làm nguồn cung cấp khí, và cũng có những loại dựa vào lực hút từ phổi của chính người đeo. Bằng việc lựa chọn chính xác chủng loại phù hợp từ nhiều loại mặt nạ cấp khí khác nhau, thiết bị có thể được sử dụng trong:

• “Môi trường thiếu oxy”
• “Môi trường phát sinh chất độc hại ở nồng độ cao”
• “Môi trường phát sinh các chất có độc tính cao”

Hãy nắm bắt chính xác môi trường làm việc và sử dụng mặt nạ cấp khí có tính năng đáp ứng phù hợp.

Mặt nạ đường khí nén loại áp suất theo nhu cầu (Pressure Demand)

Sở hữu tính năng bảo vệ cao

Loại áp suất theo nhu cầu duy trì áp suất dương bên trong mặt nạ. Ngay cả khi có khe hở ở phần tiếp xúc với mặt, không khí sẽ thổi từ trong mặt nạ ra ngoài, khiến khí bên ngoài khó lọt vào.

Mặt nạ đường khí nén loại áp suất theo nhu cầu có cấu tạo cung cấp lượng không khí cần thiết tùy theo nhịp thở, đồng thời duy trì áp suất dương (áp suất cao hơn bên ngoài) bên trong mặt nạ bất kể là khi hít vào hay thở ra. Chính vì vậy, trong trường hợp xấu nhất nếu có khe hở giữa mặt nạ và khuôn mặt, không khí sẽ thổi từ trong mặt nạ ra ngoài, giúp ngăn chặn sự xâm nhập của không khí bên ngoài, cho phép làm việc an toàn hơn.

Chú trọng tính an toàn Loại áp suất theo nhu cầu (Pressure Demand)

Ngay cả khi xuất hiện khe hở ở phần tiếp xúc với mặt, không khí sẽ thổi mạnh từ đó ra ngoài, giúp ngăn chặn sự xâm nhập của không khí thiếu oxy, khí độc và bụi có hại.

● Không khí được cung cấp bởi van cấp khí kiểu áp suất theo nhu cầu (Pressure Demand) sẽ duy trì trạng thái áp suất dương bên trong mặt nạ nhờ vào lò xo cân bằng tại bộ phận van thở ra.

Ví dụ về ứng dụng của mặt nạ cấp khí

Mặt nạ dễ dàng ôm khít khuôn mặt

Mặt nạ kiểu High Scope V với cấu trúc viền HAWC

Sản phẩm áp dụng công nghệ “viền HAWC※” với hình dạng phần tiếp xúc mặt có đường cong đặc biệt, rộng và linh hoạt, giúp tạo ra “hiệu ứng giác hút” để nâng cao độ kín khít. Điều này mang lại khả năng kín khí cao, tầm nhìn rộng và trọng lượng nhẹ.

※Viết tắt của High Adaptable Wide Concave (Cấu trúc phần tiếp xúc mặt độc quyền của công ty).

Phần tiếp xúc mặt viền HAWC có thể ôm khít khuôn mặt tựa như giác hút.

Danh sách các loại

Đối với mặt nạ cấp khí kiểu Sakai, hãy xác nhận trước môi trường làm việc, thiết bị và số lượng người sử dụng để lựa chọn sản phẩm phù hợp nhất cho nơi làm việc.

Cung cấp khí nén (Sử dụng thiết bị như máy nén khí)

Mặt nạ đường khí (Airline Mask)

Hệ thống được chia thành 3 nhóm chính:

1. Loại áp suất theo nhu cầu (Pressure Demand Type)

• Đặc điểm: Dùng cho công việc trong môi trường yêu cầu độ kín khí cao.
• Kiểu dáng: Loại mặt nạ (Facepiece Type).
• Ví dụ: Model 17HVG-ZW, v.v..

2. Loại theo nhu cầu (Demand Type)

Đặc điểm: Loại chỉ cung cấp lượng không khí cần thiết cho người đeo.

3. Loại lưu lượng không đổi (Constant Flow Type)

Đặc điểm: Dùng cho công việc liên tục trong thời gian dài, phạm vi rộng và cố định.
Phân loại theo kiểu dáng:

A. Loại mặt nạ (Facepiece Type)

• Loại bình lọc di động: Ví dụ Model 12HV-Y, v.v.
• Loại bình lọc cố định: Ví dụ Model 12D-Z, v.v.

B. Loại trùm đầu (Hood Type)

• Loại bình lọc di động: Ví dụ Model M5-Y, v.v.
• Loại bình lọc cố định: Ví dụ Model S1-Z, v.v.

C. Loại tấm che mặt (Face Shield Type)

• Loại bình lọc cố định: Ví dụ Model AFP-1.

Thổi hoặc hút không khí từ khí quyển

Không cần thiết bị như máy nén khí
Mặt nạ ống dẫn (Hose Mask)

Hệ thống được chia thành 2 nhóm chính:

1. Loại quạt thổi chạy điện (Electric Blower Type)

• Đặc điểm/Ứng dụng: Dùng cho việc sửa chữa thiết bị nhà máy, làm việc trong cống ngầm (manhole), hố sâu (pit), v.v..
• Kiểu dáng: Loại mặt nạ (Facepiece Type).
• Ví dụ: Model SHV-105, v.v..

2. Loại dùng sức phổi để hút (Lung Power Suction Type)

• Đặc điểm/Ứng dụng: Dùng cho các công việc có thể lấy được nguồn không khí thích hợp để thở trong phạm vi 10m.
• Kiểu dáng: Loại mặt nạ (Facepiece Type).
• Ví dụ: Model 1 H-C, v.v..

NGUY HIỂM

• Các loại mặt nạ bán mặt, loại trùm đầu, loại tấm che mặt, và loại dùng sức phổi để hút (cả loại toàn mặt và bán mặt) đều KHÔNG ĐƯỢC sử dụng trong trường hợp phơi nhiễm chất độc hại trong thời gian ngắn gây nguy hiểm đến tính mạng hoặc sức khỏe.
• Những người có râu, tóc mai, tóc mái lọt vào phần tiếp xúc với khuôn mặt, hoặc có ria mép, râu cằm gây cản trở hoạt động của van thở ra thì KHÔNG ĐƯỢC sử dụng mặt nạ cấp khí dạng mặt nạ.

Mặt nạ đường khí nén – Loại lưu lượng không đổi (Constant Flow Type)

Dạng mặt nạ (Facepiece Type)

Sử dụng không khí nén từ máy nén khí hoặc hệ thống đường ống cấp khí, làm sạch qua ống lọc để cung cấp cho người dùng hít thở, cho phép thực hiện công việc trong thời gian dài.

[Thông số kỹ thuật]

• Lượng không khí cần thiết tối thiểu: 85 L/min (Lít/phút)
• Chiều dài ống tối đa: 100 M (Mét).

NGUY HIỂM

Về môi trường Thiếu Oxy:

• Tuyệt đối KHÔNG sử dụng loại bán mặt (Half-mask) và loại trùm đầu (Hood) trong môi trường thiếu oxy hoặc có nguy cơ thiếu oxy.
• Hãy sử dụng loại mặt nạ toàn mặt (Full-face) trong trường hợp này.

Về môi trường IDLH: KHÔNG ĐƯỢC sử dụng khi nồng độ chất độc hại ở mức môi trường IDLH (Nguy hiểm tức thì đến tính mạng và sức khỏe).
Về nguồn khí: Nhất định phải kiểm tra lượng không khí cung cấp.

Kiểu Sakai – Model 12 D-Z

Loại 2 ống thở xoắn – Dạng bình lọc cố định
Tuân thủ tiêu chuẩn JIS T 8153:2002
Hệ số bảo vệ được chỉ định: 50

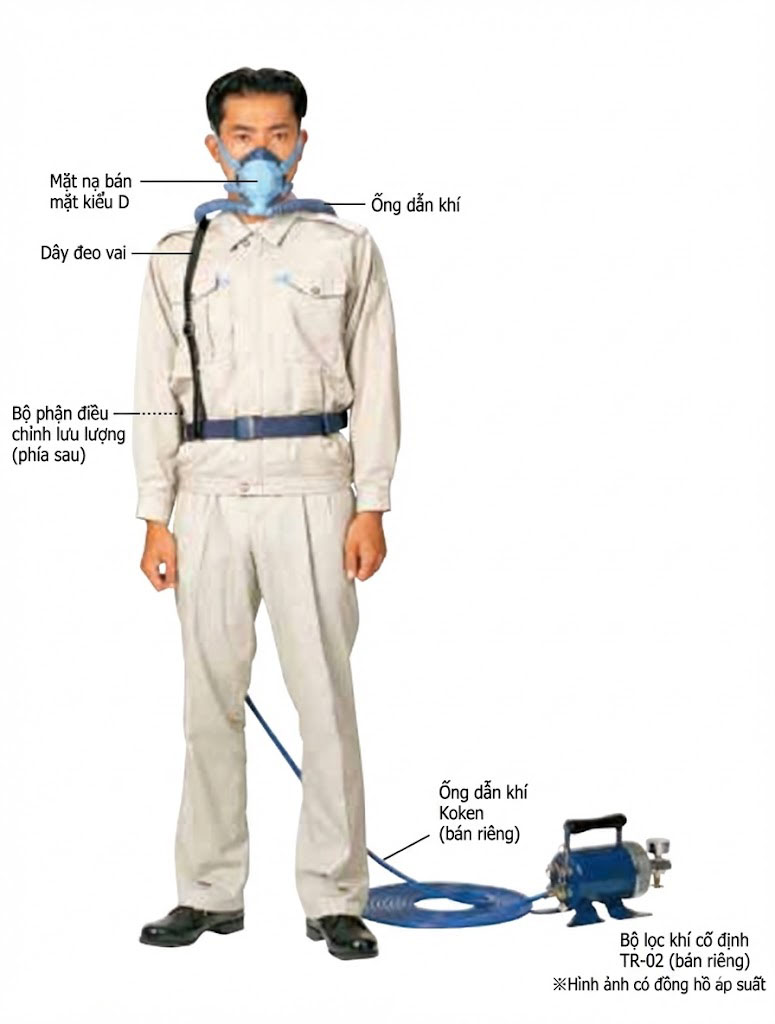

Hình ảnh minh họa là loại Mặt nạ bán mặt kiểu D với cấu hình 2 ống thở xoắn. Ngoài loại 2 ống thở, cũng có sẵn loại 1 ống thở. Bên cạnh đó, ngoài mặt nạ bán mặt kiểu D, còn có các tùy chọn:

• Mặt nạ toàn mặt kiểu High Scope V (tầm nhìn rộng).
• Mặt nạ toàn mặt 2 mắt kính kiểu O (Type O).

Ống lọc (Filtration Canister)

Không khí được đẩy từ máy nén khí (compressor) có thể chứa nước, sương dầu (oil mist), v.v., vì vậy việc lọc sạch là rất cần thiết.

• Ống lọc kiểu Sakai là thiết bị làm sạch không khí chuyên dụng cho mặt nạ đường khí nén.
• Cấu tạo: Bên trong ống có tích hợp sẵn bộ lọc micron hiệu suất cao và chất hấp thụ.
• Bảo trì: Do được thiết kế dạng hộp (cartridge) nên việc thay thế rất dễ dàng.

Hình trên là loại có gắn đồng hồ đo áp suất. Ống lọc cố định là sản phẩm bán riêng.

Cấu tạo chú trọng tính an toàn đến từng chi tiết nhỏ

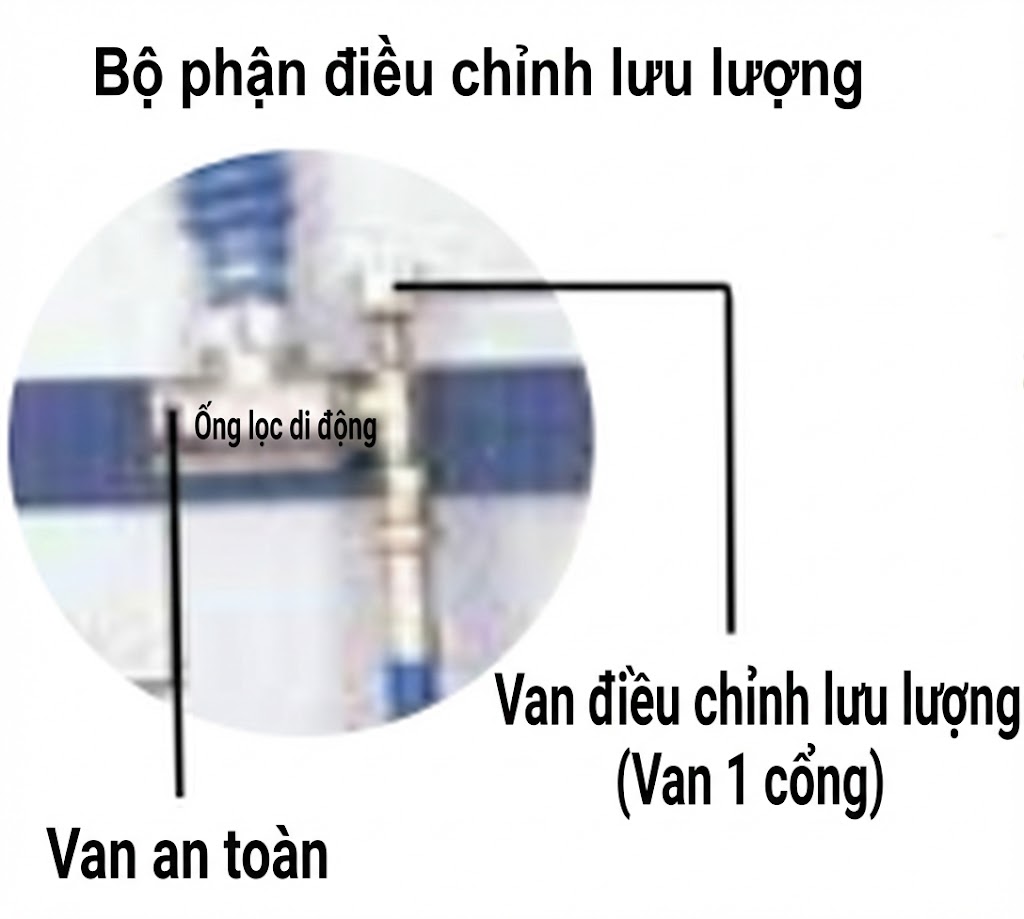

Bộ phận điều chỉnh lưu lượng… Van một cửa (Single-port cock)
Phạm vi áp dụng: Các loại mặt nạ đường khí nén
NGOẠI TRỪ: Dòng số 17 (17 Series), Model NB-4, CM-1, PM-3, AFP-1.

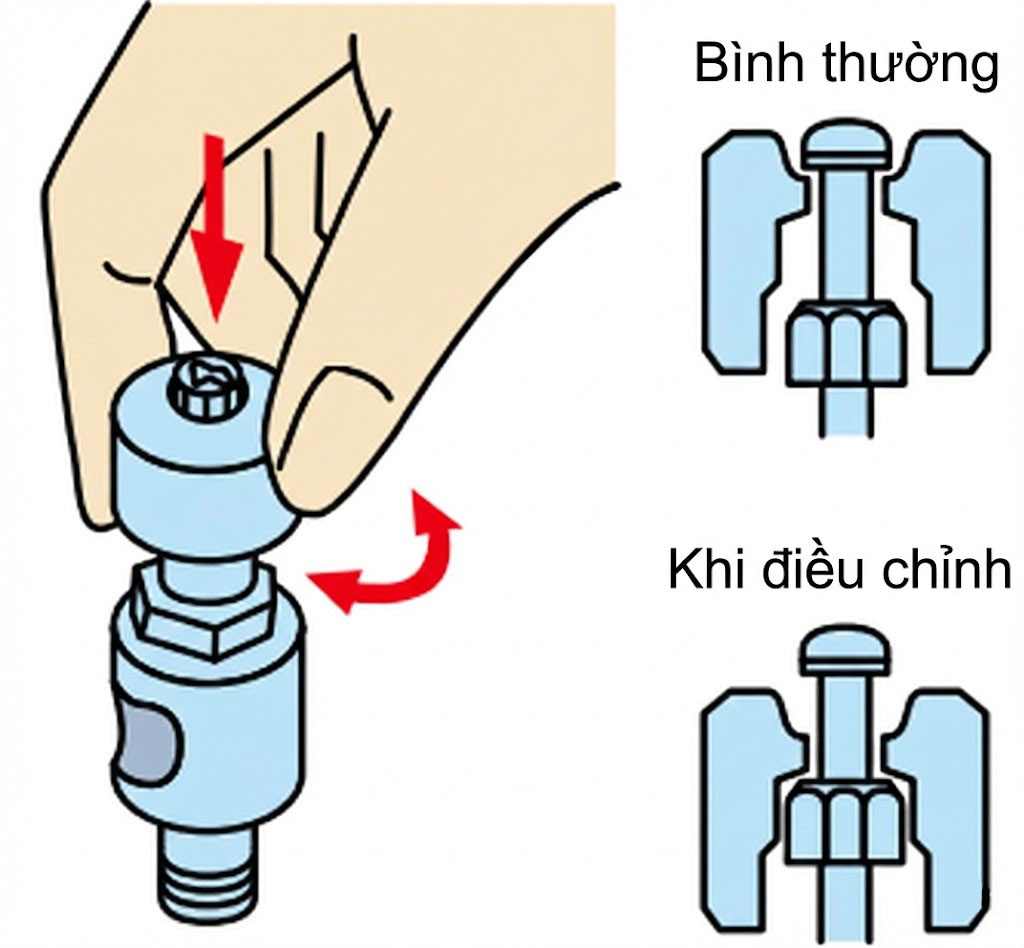

1. Van chỉ xoay khi thực hiện thao tác điều chỉnh

Sử dụng loại van điều chỉnh lưu lượng theo cơ chế “Ấn và Xoay” (Push-and-turn).
Tác dụng: Ngay cả khi vô tình chạm vào, van cũng rất khó bị xoay, giúp ngăn chặn sự thay đổi lưu lượng gió ngoài ý muốn.

2. Vẫn đảm bảo cấp khí ngay cả khi van đóng hoàn toàn

Tác dụng: Đây là cấu trúc có độ an toàn cao, đảm bảo nguồn cấp gió không bao giờ bị ngắt hoàn toàn ngay cả khi người dùng lỡ tay (do lỗi con người) vặn van về vị trí đóng hết cỡ.

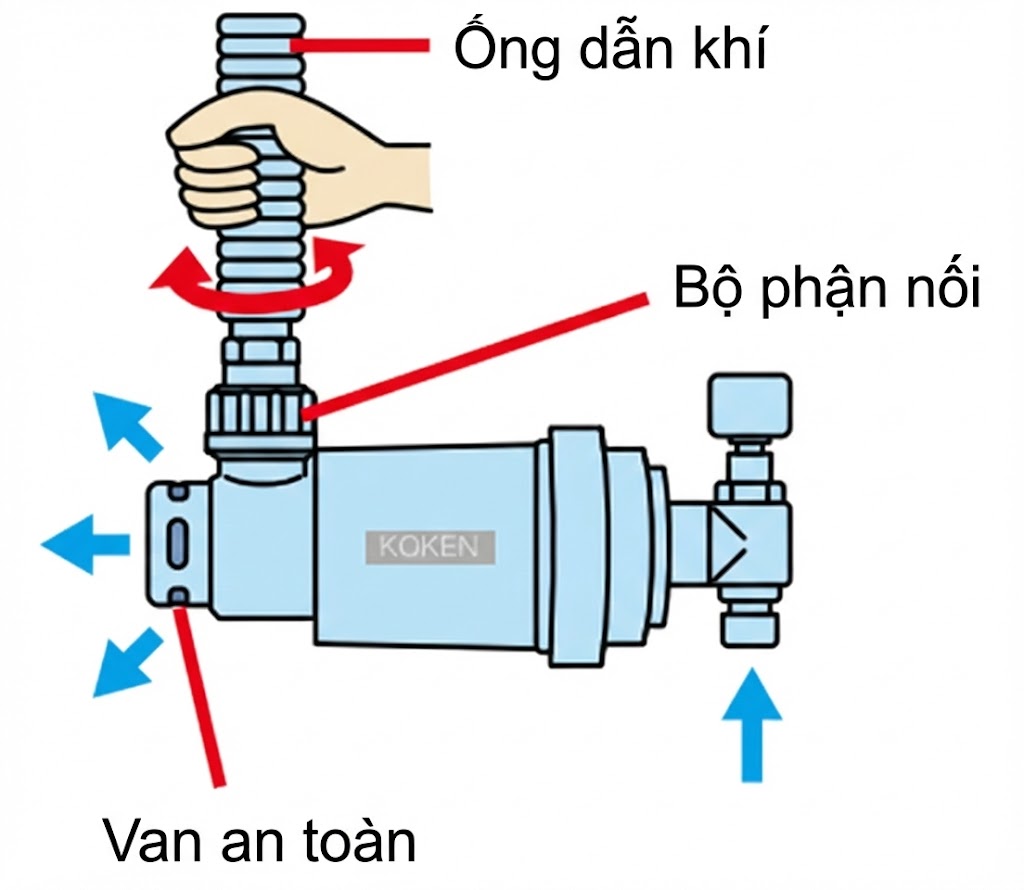

3. Van an toàn

Cơ chế: Trong trường hợp ống thở xoắn (ống ruột gà) bị vặn xoắn hoặc bị đè ép trong không gian hẹp gây tắc nghẽn, lượng không khí dư thừa sẽ được xả ra ngoài thông qua van an toàn.
Tác dụng:

• Đảm bảo ống thở không bị vỡ/nổ trong trường hợp khẩn cấp.
• Phần khớp nối có cấu tạo cho phép ống thở xoay được, giúp ống khó bị vặn xoắn hơn.

Các loại Mặt nạ / Ống thở xoắn và Tên Model

	Mặt nạ High Scope V (High Scope V Type)	Mặt nạ HVT (HVT Type)	Mặt nạ Bán mặt D (Half-face D Type)
1 Ống dẫn khí	※ HAWC Lip
Loại lọc di động (Portable Filtering)	Model 12 HV-Y 1 ống	Model 18 HVT-Y 1 ống	Model 12 D-Y 1 ống
Loại lọc cố định (Stationary Filtering)	Model 12 HV-Z 1 ống	Model 18 HVT-Z 1 ống	Model 12 D-Z 1 ống
Mặt nạ ống dài có quạt điện	SHV-105 1 ống	–	SD-105 1 ống
Mặt nạ ống dài hút bằng phổi	1号 H-C 1 ống 1号 H-B 1 ống	–	Model 1 D-C 1 ống Model 1 D-B 1 ống

	Mặt nạ High Scope V (High Scope V Type)	Mặt nạ HVT (HVT Type)	Mặt nạ Bán mặt D (Half-face D Type)
2 Ống dẫn khí	※ HAWC Lip
Loại lọc di động (Portable Filtering)	Model 12 HV-Y 2 ống	Model 18 HVT-Y 2 ống	Model 12 D-Y 2 ống
Loại lọc cố định (Stationary Filtering)	Model 12 HV-Z 2 ống	Model 18 HVT-Z 2 ống	Model 12 D-Z 2 ống
Mặt nạ ống dài có quạt điện	SHV-105 2 ống	–	SD-105 2 ống
Mặt nạ ống dài hút bằng phổi	Model 1 H-C 2 ống Model 1 H-B 2 ống	–	Model 1 D-C 2 ống Model 1 D-B 2 ống

• Có trang bị thiết bị truyền âm (màng nói). (Giúp người đeo có thể giao tiếp, nói chuyện dễ dàng hơn mà không cần tháo mặt nạ).
• Thay vì mặt nạ kiểu High Scope V (tầm nhìn rộng kiểu V), còn có tùy chọn thay thế là loại mặt nạ toàn mặt 2 mắt kính kiểu O (Type O).
• Đối với mặt nạ bán mặt kiểu D (Type D), vui lòng chỉ sử dụng ở những nơi không gây kích ứng cho mắt.
