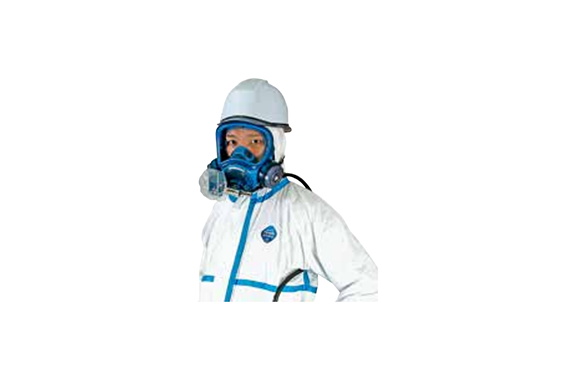

Nhà sản xuất: KOKEN LTD.
Mô hình: 17 HV Series

Cung cấp không khí sạch vào trong mặt nạ thông qua ống dẫn

Thiết bị bảo vệ hô hấp loại cấp khí

Mặt nạ cấp khí (mặt nạ dưỡng khí) là hệ thống thiết bị bảo vệ hô hấp cung cấp không khí sạch cho người đeo thông qua ống dẫn. Có những loại sử dụng máy nén khí hoặc quạt thổi làm nguồn cung cấp khí, và cũng có những loại dựa vào lực hút từ phổi của chính người đeo. Bằng việc lựa chọn chính xác chủng loại phù hợp từ nhiều loại mặt nạ cấp khí khác nhau, thiết bị có thể được sử dụng trong:

• “Môi trường thiếu oxy”
• “Môi trường phát sinh chất độc hại ở nồng độ cao”
• “Môi trường phát sinh các chất có độc tính cao”

Hãy nắm bắt chính xác môi trường làm việc và sử dụng mặt nạ cấp khí có tính năng đáp ứng phù hợp.

Mặt nạ đường khí nén loại áp suất theo nhu cầu (Pressure Demand)

Sở hữu tính năng bảo vệ cao

Loại áp suất theo nhu cầu duy trì áp suất dương bên trong mặt nạ. Ngay cả khi có khe hở ở phần tiếp xúc với mặt, không khí sẽ thổi từ trong mặt nạ ra ngoài, khiến khí bên ngoài khó lọt vào.

Mặt nạ đường khí nén loại áp suất theo nhu cầu có cấu tạo cung cấp lượng không khí cần thiết tùy theo nhịp thở, đồng thời duy trì áp suất dương (áp suất cao hơn bên ngoài) bên trong mặt nạ bất kể là khi hít vào hay thở ra. Chính vì vậy, trong trường hợp xấu nhất nếu có khe hở giữa mặt nạ và khuôn mặt, không khí sẽ thổi từ trong mặt nạ ra ngoài, giúp ngăn chặn sự xâm nhập của không khí bên ngoài, cho phép làm việc an toàn hơn.

Chú trọng tính an toàn Loại áp suất theo nhu cầu (Pressure Demand)

Ngay cả khi xuất hiện khe hở ở phần tiếp xúc với mặt, không khí sẽ thổi mạnh từ đó ra ngoài, giúp ngăn chặn sự xâm nhập của không khí thiếu oxy, khí độc và bụi có hại.

● Không khí được cung cấp bởi van cấp khí kiểu áp suất theo nhu cầu (Pressure Demand) sẽ duy trì trạng thái áp suất dương bên trong mặt nạ nhờ vào lò xo cân bằng tại bộ phận van thở ra.

Ví dụ về ứng dụng của mặt nạ cấp khí

Mặt nạ dễ dàng ôm khít khuôn mặt

Mặt nạ kiểu High Scope V với cấu trúc viền HAWC

Sản phẩm áp dụng công nghệ “viền HAWC※” với hình dạng phần tiếp xúc mặt có đường cong đặc biệt, rộng và linh hoạt, giúp tạo ra “hiệu ứng giác hút” để nâng cao độ kín khít. Điều này mang lại khả năng kín khí cao, tầm nhìn rộng và trọng lượng nhẹ.

※Viết tắt của High Adaptable Wide Concave (Cấu trúc phần tiếp xúc mặt độc quyền của công ty).

Phần tiếp xúc mặt viền HAWC có thể ôm khít khuôn mặt tựa như giác hút.

Danh sách các loại

Đối với mặt nạ cấp khí kiểu Sakai, hãy xác nhận trước môi trường làm việc, thiết bị và số lượng người sử dụng để lựa chọn sản phẩm phù hợp nhất cho nơi làm việc.

Cung cấp khí nén (Sử dụng thiết bị như máy nén khí)

Mặt nạ đường khí (Airline Mask)

Hệ thống được chia thành 3 nhóm chính:

1. Loại áp suất theo nhu cầu (Pressure Demand Type)

• Đặc điểm: Dùng cho công việc trong môi trường yêu cầu độ kín khí cao.
• Kiểu dáng: Loại mặt nạ (Facepiece Type).
• Ví dụ: Model 17HVG-ZW, v.v..

2. Loại theo nhu cầu (Demand Type)

Đặc điểm: Loại chỉ cung cấp lượng không khí cần thiết cho người đeo.

3. Loại lưu lượng không đổi (Constant Flow Type)

Đặc điểm: Dùng cho công việc liên tục trong thời gian dài, phạm vi rộng và cố định.
Phân loại theo kiểu dáng:

A. Loại mặt nạ (Facepiece Type)

• Loại bình lọc di động: Ví dụ Model 12HV-Y, v.v.
• Loại bình lọc cố định: Ví dụ Model 12D-Z, v.v.

B. Loại trùm đầu (Hood Type)

• Loại bình lọc di động: Ví dụ Model M5-Y, v.v.
• Loại bình lọc cố định: Ví dụ Model S1-Z, v.v.

C. Loại tấm che mặt (Face Shield Type)

• Loại bình lọc cố định: Ví dụ Model AFP-1.

Thổi hoặc hút không khí từ khí quyển

Không cần thiết bị như máy nén khí
Mặt nạ ống dẫn (Hose Mask)

Hệ thống được chia thành 2 nhóm chính:

1. Loại quạt thổi chạy điện (Electric Blower Type)

• Đặc điểm/Ứng dụng: Dùng cho việc sửa chữa thiết bị nhà máy, làm việc trong cống ngầm (manhole), hố sâu (pit), v.v..
• Kiểu dáng: Loại mặt nạ (Facepiece Type).
• Ví dụ: Model SHV-105, v.v..

2. Loại dùng sức phổi để hút (Lung Power Suction Type)

• Đặc điểm/Ứng dụng: Dùng cho các công việc có thể lấy được nguồn không khí thích hợp để thở trong phạm vi 10m.
• Kiểu dáng: Loại mặt nạ (Facepiece Type).
• Ví dụ: Model 1 H-C, v.v..

NGUY HIỂM

• Các loại mặt nạ bán mặt, loại trùm đầu, loại tấm che mặt, và loại dùng sức phổi để hút (cả loại toàn mặt và bán mặt) đều KHÔNG ĐƯỢC sử dụng trong trường hợp phơi nhiễm chất độc hại trong thời gian ngắn gây nguy hiểm đến tính mạng hoặc sức khỏe.
• Những người có râu, tóc mai, tóc mái lọt vào phần tiếp xúc với khuôn mặt, hoặc có ria mép, râu cằm gây cản trở hoạt động của van thở ra thì KHÔNG ĐƯỢC sử dụng mặt nạ cấp khí dạng mặt nạ.

Mặt nạ đường khí nén loại lưỡng dụng (Kết hợp Cấp khí & Lọc khí)

Cho phép sử dụng buồng tắm khí (air shower) hoặc sơ tán/thoát hiểm mà không cần phải tháo mặt nạ ra. (Lưu ý: Loại này hoàn toàn khác biệt với loại mặt nạ đường khí nén kết hợp có bình khí nén).

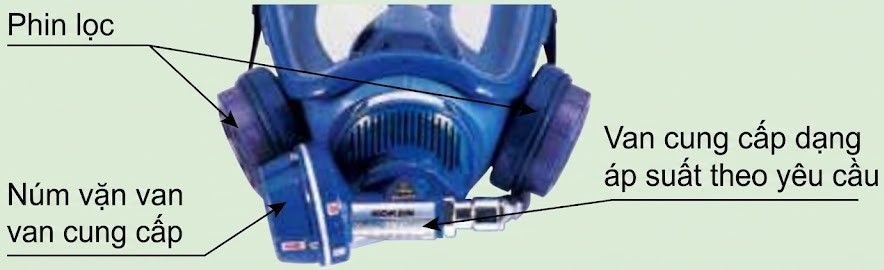

Hộp lọc (Cartridge) dùng cho loại lưỡng dụng Cấp khí & Lọc khí

Khi áp suất của không khí cung cấp bị giảm xuống, thiết bị sẽ tự động chuyển đổi và hoạt động như một thiết bị bảo vệ hô hấp kiểu lọc (mặt nạ phòng độc).

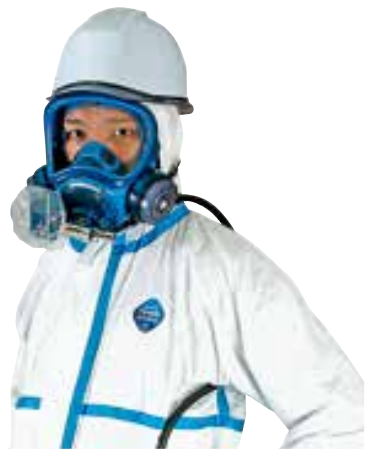

Hình ảnh là Model 17 HVG-Z.

Kiểu Sakai – Model 17 HVG-ZW (Có còi báo hiệu)

(Loại bình lọc cố định) Tuân thủ tiêu chuẩn JIS T 8153:2002
Hệ số bảo vệ được chỉ định: 1000
[Đối phó với Dioxin] [Đối phó với PCB]
Hộp lọc thay thế (Cartridge): Phin lọc Model RDG-5
Đáp ứng môi trường có bụi và khí hữu cơ nồng độ thấp, cũng như các biện pháp đối phó với Dioxin.

Cũng có sẵn Model 17 HVG-Z là dòng sản phẩm không trang bị còi (thiết bị cảnh báo).

NGUY HIỂM

Khi lượng không khí cung cấp bị giảm sút, người dùng sẽ chuyển sang hít thở thông qua hộp lọc chống bụi/chống độc, do đó:

● KHÔNG ĐƯỢC sử dụng trong môi trường thiếu oxy hoặc môi trường có nguy cơ thiếu oxy.
● KHÔNG ĐƯỢC sử dụng nếu trạng thái khí gas hoặc bụi thuộc các trường hợp sau:

• Trường hợp loại khí gas không thể được khử độc bằng hộp lọc khí hữu cơ.
• Trường hợp không xác định được chủng loại hoặc nồng độ của khí độc.
• Trường hợp nồng độ chất độc hại ở mức môi trường IDLH (Trạng thái không khí môi trường gây nguy hiểm tức thì đến tính mạng và sức khỏe).
• Trường hợp có sự pha trộn của các loại khí có tính chất khác nhau.

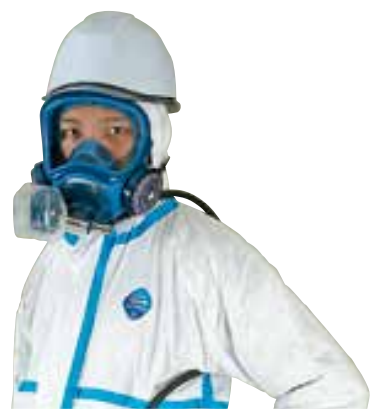

Kiểu Sakai – Model 17 HVF-ZW (Có còi báo hiệu)

(Loại bình lọc cố định) Tuân thủ tiêu chuẩn JIS T 8153:2002 Hệ số bảo vệ được chỉ định: 1000
[Loại bỏ Amiăng (Asbestos)]
Hộp lọc thay thế (Cartridge): Bộ lọc Alpha Ring Model RD-6
Đáp ứng môi trường bụi – Tương thích với các biện pháp xử lý loại bỏ Amiăng cấp độ 1 (Level 1).

Cũng có sẵn Model 17 HVF-Z là dòng sản phẩm không trang bị còi (thiết bị cảnh báo).

NGUY HIỂM

Khi lượng không khí cung cấp bị giảm sút, người dùng sẽ hít thở thông qua hộp lọc (vật liệu lọc), do đó:

• ● KHÔNG ĐƯỢC sử dụng trong môi trường thiếu oxy hoặc môi trường có nguy cơ thiếu oxy.
• ● KHÔNG ĐƯỢC sử dụng trong trường hợp có tồn tại khí độc.

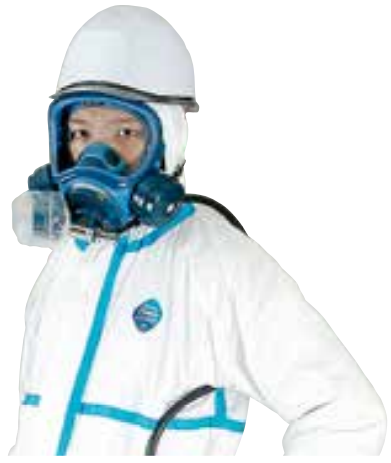

Kiểu Sakai – Model 17 HVM-ZW (Có còi báo hiệu)

(Loại bình lọc cố định) Tuân thủ tiêu chuẩn JIS T 8153:2002 Hệ số bảo vệ được chỉ định: 1000
[Đối phó ô nhiễm đất]
Hộp lọc thay thế (Cartridge): Hộp hấp thụ Model RDG-7
Đáp ứng các chất độc hại cụ thể trong ô nhiễm đất.

Cũng có sẵn Model 17 HVM-Z là dòng sản phẩm không trang bị còi (thiết bị cảnh báo).

NGUY HIỂM

Khi lượng không khí cung cấp bị giảm sút, người dùng sẽ chuyển sang hít thở thông qua hộp lọc chống bụi/chống độc, do đó:

● KHÔNG ĐƯỢC sử dụng trong môi trường thiếu oxy hoặc môi trường có nguy cơ thiếu oxy.
● KHÔNG ĐƯỢC sử dụng nếu trạng thái khí gas hoặc bụi thuộc các trường hợp sau:

• Trường hợp khí gas không thể được khử độc bằng hộp lọc Model RDG-7 (Vui lòng tham khảo danh mục mặt nạ phòng độc).
• Trường hợp không xác định được chủng loại hoặc nồng độ của khí độc.
• Trường hợp nồng độ chất độc hại ở mức môi trường IDLH.
• Trường hợp có sự pha trộn của các loại khí có tính chất khác nhau (Tuy nhiên, sản phẩm vẫn có thể sử dụng đối với các chất độc hại cụ thể được quy định trong Luật Đối phó Ô nhiễm Đất).

THIẾT KẾ AN TOÀN

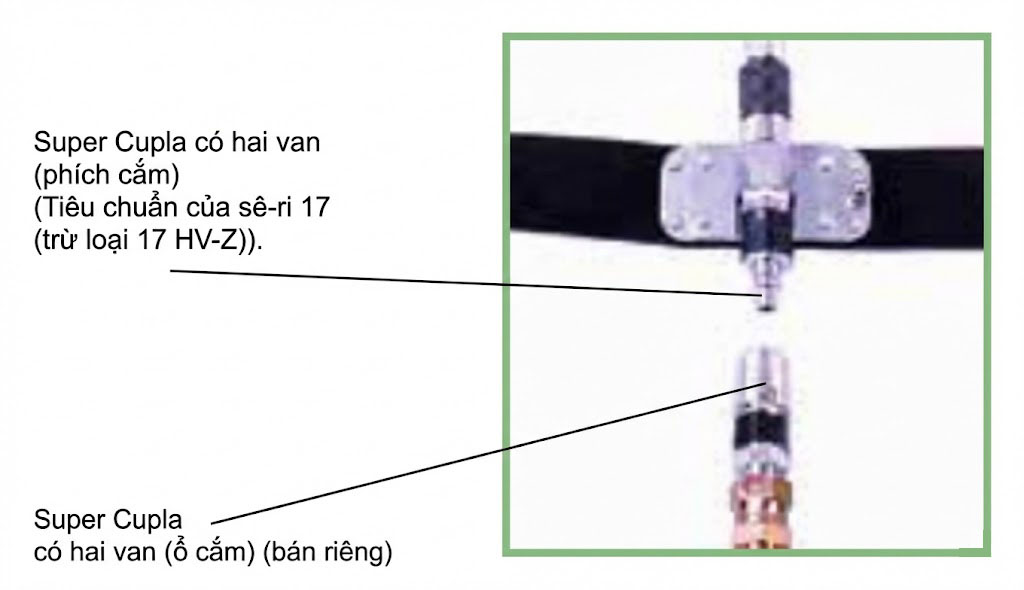

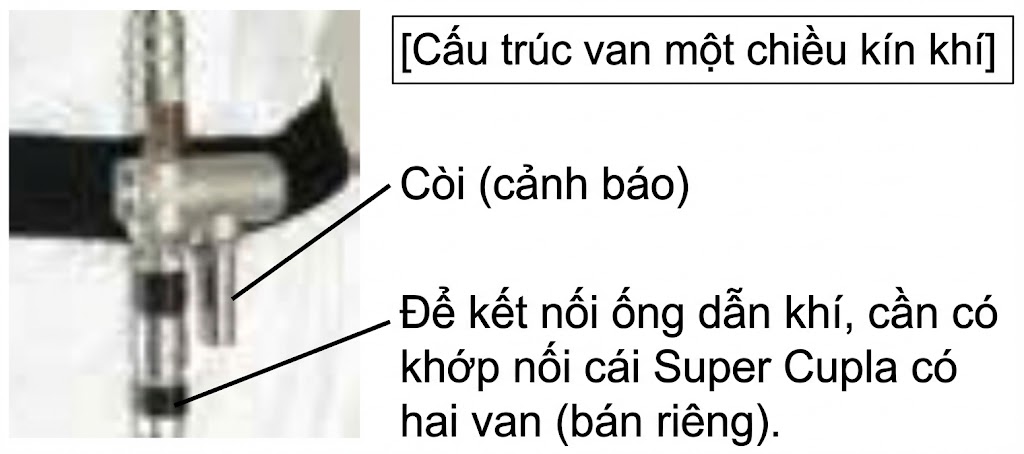

Cấu trúc van một chiều kín khí – Khớp nối siêu cấp (Super Coupler)
Phần kết nối của ống dẫn khí áp suất trung bình sử dụng “Super Coupler” có cấu trúc van một chiều (cả đầu phích cắm và đầu ổ cắm đều có cấu trúc ngăn dòng chảy ngược) và được trang bị cơ chế khóa. Đây là thiết kế an toàn giúp ngăn chặn sự xâm nhập của bụi bẩn, v.v. từ bộ phận khớp nối ngay cả khi tháo ống dẫn ra.

Sản phẩm áp dụng
Model 17 HVG-ZW, Model 17 HVF-ZW, Model 17 HVM-ZW, Model 17 HVG-Z, Model 17 HVF-Z, Model 17 HVM-Z
