Nhà sản xuất: KOKEN LTD.
Mô hình: ASG815 Và ASG815G

TỔNG QUAN VỀ THIẾT BỊ TRỢ THỞ KHÍ NÉN VITAS

• Đây là thiết bị trợ thở tự cấp khí (SCBA), người sử dụng mang theo bình chứa khí nén áp suất cao (sau đây gọi là bình khí), áp suất được giảm qua 2 giai đoạn xuống bằng áp suất môi trường để cung cấp khí sạch cho người đeo. Thiết bị cho phép hoạt động an toàn mà không phải hít không khí trong môi trường làm việc độc hại.
• Do không khí được cung cấp từ bình khí mang theo người nên phạm vi di chuyển không bị giới hạn như các loại mặt nạ dùng ống dẫn khí, cho phép sử dụng trong phạm vi rộng. (Tuy nhiên, thời gian sử dụng sẽ bị giới hạn bởi lượng khí chứa trong bình).
• Tuân thủ tiêu chuẩn JIS T 8155.

PHẦN ĐAI ĐEO (GIÁ ĐEO)

Khả năng đeo tuyệt vời nhờ thiết kế dựa trên công thái học.

Gánh nặng lên vai và thắt lưng giảm đáng kể nhờ phân tán tải trọng (Dòng III)
Tấm đai đeo được làm bằng nhựa polyethylene cường độ cao, sở hữu đường cong 3 chiều, nhẹ và mang lại cảm giác đeo tuyệt vời. Các miếng đệm thắt lưng rộng và đệm vai rộng giúp đỡ bình khí, phân tán trọng lượng tác động lên lưng, vai, ngực và thắt lưng của người đeo, qua đó giảm đáng kể gánh nặng khi làm việc và cải thiện độ vừa vặn.

Còi báo động Chú trọng tính an toàn và dễ nghe

Giả định việc sử dụng tại các hiện trường có nhiều tiếng ồn, còi báo động đã được bố trí ở vị trí gần tai.

Đồng hồ chỉ thị áp suất Có thể kiểm tra ngay cả trong bóng tối

Đồng hồ chỉ thị áp suất sử dụng sơn dạ quang, giúp người dùng có thể kiểm tra các vạch chia độ ngay cả trong bóng tối.

Saver (Mặt nạ phụ) [Tùy chọn]

Có thể lắp đặt Saver dùng cho cứu hộ
Đây là Saver (mặt nạ phụ) có thể cung cấp không khí từ trong bình chứa cho người bị nạn trong quá trình cứu hộ.
(Cần có khớp nối Saver cho mặt nạ phụ. Ngoài ra, không thể sử dụng cho loại Vitas tiếp địa thoát điện.).

Bộ giảm áp Quy cách 29.4MPa Nhẹ và Nhỏ gọn (Dòng III)

Vitas III đã thống nhất thông số kỹ thuật bộ giảm áp ở mức 29.4MPa. Tính năng được nâng cao nhờ thiết kế nhỏ gọn, nhẹ và loại bỏ các chi tiết thừa. Ống trung áp là loại liền khối giúp cải thiện hiệu quả làm việc. Có thể kết nối khớp nối Saver. (Thông số khớp nối Saver là trang bị đặt hàng).

Đai giữ bình khí One-touch (Một chạm) Hỗ trợ thay thế bình khí nhanh chóng

Kiểu khóa một chạm giúp thay bình khí nhanh chóng (có đi kèm cơ chế khóa an toàn). Có thể lắp đặt hầu hết các loại bình khí dùng cho thiết bị hô hấp bằng cách điều chỉnh bộ phận gắn.

Van cấp khí

Van cấp khí của Vitas có lưu lượng tối đa lớn, cho phép hô hấp đầy đủ ngay cả khi làm việc nặng nhọc. Do lực cản khi hít vào hầu như không thay đổi ngay cả khi áp suất không khí cung cấp thay đổi, nên người dùng có thể hô hấp một cách mượt mà.

Có 2 loại van cấp khí

Loại áp suất theo nhu cầu <Tự động> (Áp suất dương tự động) – III-A

Loại áp suất theo nhu cầu (Chuyển đổi thủ công) – III-P

Mặt nạ Mặt nạ kiểu High Scope V

Sử dụng viền HAWC có độ kín khí cao

Phần tiếp xúc mặt viền HAWC

Có thiết bị truyền âm

Sử dụng “viền HAWC※” có lớp viền rộng, mềm dẻo và hình dạng phần tiếp xúc mặt cong đặc biệt, tạo ra hiệu ứng giác hút độc đáo của công ty chúng tôi. Đạt được độ kín khí cao, tầm nhìn rộng và trọng lượng nhẹ. Có đi kèm thiết bị truyền âm cho phép trò chuyện ngay cả khi đang đeo mặt nạ.

※Viết tắt của High Adaptable Wide Concave

■ Dây đai đầu – Có thể lựa chọn từ 2 loại

Ưu việt ở khả năng đeo nhanh chóng và tính ổn định.
Loại đai lưới

Mang lại cảm giác đeo chắc chắn. (Quy cách tiêu chuẩn).
Loại đai cao su

BÌNH KHÍ DÙNG CHO THIẾT BỊ TRỢ THỞ

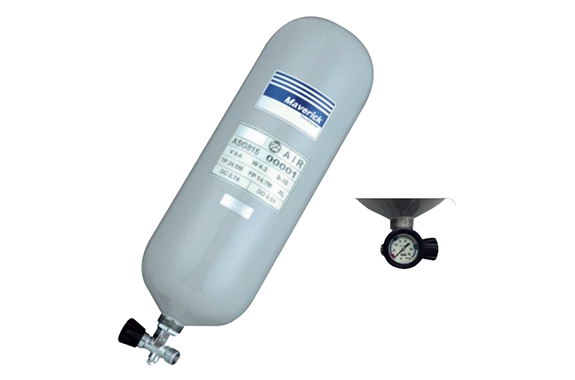

Tên sản phẩm: Maverick ASG815 / ASG815G

Bình khí GFRP nội địa (Nhật Bản) với chất lượng đáng tin cậy
Loại bình: Bình chứa phức hợp Nhôm – Sợi thủy tinh FRP

Giới thiệu chi tiết:

Maverick là thương hiệu bình khí dành cho thiết bị trợ thở của nhà sản xuất bình khí nội địa (Nhật Bản) có bề dày thành tích.
Đây là loại bình chứa phức hợp Nhôm – Sợi thủy tinh FRP chất lượng cao, được sản xuất dựa trên năng lực kỹ thuật vững chắc và quy trình kiểm soát chất lượng đã được vun đắp qua nhiều năm.

■ Thông số sản phẩm

Mã sản phẩm	ASG815 / ASG815G a)
Vật liệu	Bình hợp kim nhôm FRP sợi thủy tinh
Dung tích trong	Lít	8.4
Khối lượng (chỉ bình)	kg	4.4
Chiều dài (chỉ bình)	mm	507
Đường kính ngoài	mm	174
Dung tích khí nạp	Lít	1260
Độ dày thành bình	mm	Phần thân 0.74 / Ngoài phần thân 0.51
Áp suất nạp tối đa	MPa	14.7
Áp suất thử chịu áp	MPa	24.5
Thời gian sử dụng	Phút	Khoảng 21～63 b)
Tuổi thọ sử dụng	Năm	15
Loại khí nạp	Không khí
Ren lắp van thiết bị thở	Ren W22, bước 14 c)

Các giá trị dung tích, khối lượng, chiều dài và dung tích khí nạp là giá trị danh định.

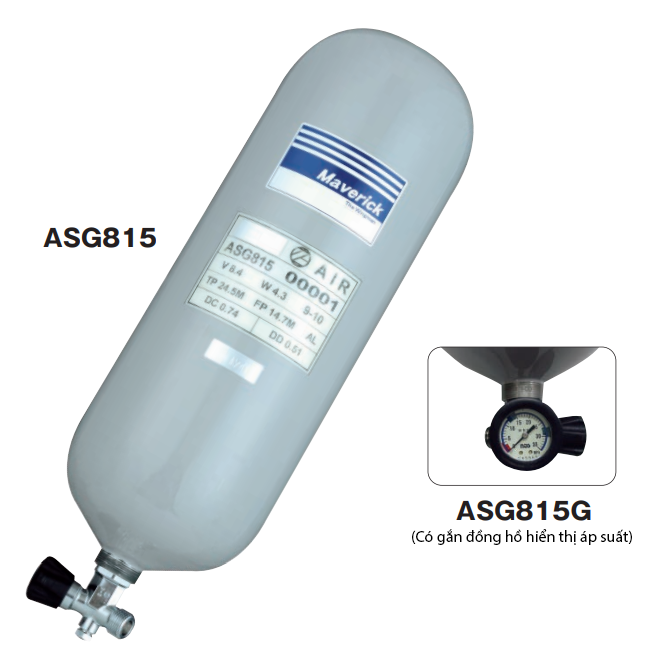

a) ASG815G được trang bị thêm đồng hồ hiển thị áp suất ở phần trên.
b) Thời gian sử dụng thay đổi tùy theo điều kiện làm việc, lưu lượng hô hấp và áp suất nạp của bình.
Giá trị trên áp dụng cho điều kiện hô hấp khoảng 20–60L/phút.
c) Phù hợp theo tiêu chuẩn JIS B 8246 (van bình khí áp suất cao).

PHỤ KIỆN TÙY CHỌN (OPTION GOODS)

Dùng để bảo vệ, chống trầy xước cho lớp bề mặt FRP (Sợi thủy tinh gia cường).

Chất liệu: Nhựa Vinyl Clorua mềm (Soft PVC).
Các loại vỏ bọc:

• Vỏ bọc dành cho bình khí 8.4 lít.
• Vỏ bọc dành cho phần phía đầu van của bình khí.

CÁC LOẠI BÌNH KHÍ NÉN CAO ÁP DÙNG CHO VITAS

Dưới đây là các chú thích kỹ thuật quan trọng về các loại bình khí được liệt kê trong danh mục (phần bảng chi tiết có thể nằm ở phần bị cắt, nhưng đây là các thông số quy định):

※1: Có sẵn cả các loại đi kèm đồng hồ chỉ thị áp suất (Gauge).
※2: Lượng khí mang theo của các bình chứa có áp suất nạp tối đa 29.4 MPa đã được tính toán có cân nhắc đến hệ số nén.
※3: Khối lượng hoặc thông số này không bao gồm van khóa (stop valve).
※4: Khối lượng được ghi là khối lượng tham khảo tại thời điểm nạp áp suất tối đa và đã bao gồm van khóa.
※5: Bình khí Maverick ASG815 dùng cho Touden Vitas (dòng chống tĩnh điện) là loại có gắn thêm vỏ bọc cao su trên tay cầm của van khóa; các thông số kỹ thuật còn lại hoàn toàn giống với bình Maverick ASG815 thông thường.

Kiểu loại ※1	Ký hiệu	Bình khí	Dung tích (ℓ)	Vật liệu	Áp suất (MPa)	Lượng khí mang theo (ℓ)	Thời gian sử dụng (phút)	Chiều dài (mm) ※3	Đường kính ngoài (mm)	Khối lượng (kg) ※4
ASG815	843	※5	8.4	Bình hợp kim nhôm FRP sợi thủy tinh	14.7	Khoảng 1260	Khoảng 21～63	Khoảng 507	174	Khoảng 6.2
NS851A	–		8.5	CFRP (Sợi carbon · Hợp kim nhôm)	14.7	Khoảng 1270	Khoảng 21～63	Khoảng 495	Khoảng 173.5	Khoảng 5.2
NS473A	–		4.7		29.4	Khoảng 1260 ※2	Khoảng 21～63	Khoảng 470	Khoảng 138	Khoảng 4.7
NS683A	–		6.8			Khoảng 1830 ※2	Khoảng 30～91	Khoảng 456	Khoảng 171	Khoảng 6.3
8	8		8	Thép crom-molypden	14.7	Khoảng 1200	Khoảng 20～60	Khoảng 520	Khoảng 165	Khoảng 9.7

NGUY HIỂM (DANGER)

1. Thời gian:
   Sử dụng khả dụng sẽ thay đổi tùy thuộc vào trạng thái làm việc, lượng hô hấp, và áp suất nạp của bình khí v.v.
   Sử dụng nêu trên (dưới áp suất khí quyển) tương ứng với trường hợp làm việc có lượng hô hấp khoảng 20ℓ ~ 60ℓ/phút.
2. Thời gian sử dụng trong môi trường áp suất cao sẽ trở nên ngắn hơn theo tỷ lệ nghịch với áp suất môi trường, vì vậy vui lòng hết sức lưu ý.
3. Tuyệt đối không sử dụng các loại khí khác ngoài không khí cho thiết bị Vitas. Đặc biệt, tuyệt đối không được lắp đặt bình khí oxy.
