Nhà sản xuất: KOKEN LTD.
Mô hình: Touden Vitas Loại II

TỔNG QUAN VỀ THIẾT BỊ TRỢ THỞ KHÍ NÉN VITAS

• Đây là thiết bị trợ thở tự cấp khí (SCBA), người sử dụng mang theo bình chứa khí nén áp suất cao (sau đây gọi là bình khí), áp suất được giảm qua 2 giai đoạn xuống bằng áp suất môi trường để cung cấp khí sạch cho người đeo. Thiết bị cho phép hoạt động an toàn mà không phải hít không khí trong môi trường làm việc độc hại.
• Do không khí được cung cấp từ bình khí mang theo người nên phạm vi di chuyển không bị giới hạn như các loại mặt nạ dùng ống dẫn khí, cho phép sử dụng trong phạm vi rộng. (Tuy nhiên, thời gian sử dụng sẽ bị giới hạn bởi lượng khí chứa trong bình).
• Tuân thủ tiêu chuẩn JIS T 8155.

PHẦN ĐAI ĐEO (GIÁ ĐEO)

Khả năng đeo tuyệt vời nhờ thiết kế dựa trên công thái học.

Gánh nặng lên vai và thắt lưng giảm đáng kể nhờ phân tán tải trọng (Dòng III)
Tấm đai đeo được làm bằng nhựa polyethylene cường độ cao, sở hữu đường cong 3 chiều, nhẹ và mang lại cảm giác đeo tuyệt vời. Các miếng đệm thắt lưng rộng và đệm vai rộng giúp đỡ bình khí, phân tán trọng lượng tác động lên lưng, vai, ngực và thắt lưng của người đeo, qua đó giảm đáng kể gánh nặng khi làm việc và cải thiện độ vừa vặn.

Còi báo động Chú trọng tính an toàn và dễ nghe

Giả định việc sử dụng tại các hiện trường có nhiều tiếng ồn, còi báo động đã được bố trí ở vị trí gần tai.

Đồng hồ chỉ thị áp suất Có thể kiểm tra ngay cả trong bóng tối

Đồng hồ chỉ thị áp suất sử dụng sơn dạ quang, giúp người dùng có thể kiểm tra các vạch chia độ ngay cả trong bóng tối.

Saver (Mặt nạ phụ) [Tùy chọn]

Có thể lắp đặt Saver dùng cho cứu hộ
Đây là Saver (mặt nạ phụ) có thể cung cấp không khí từ trong bình chứa cho người bị nạn trong quá trình cứu hộ.
(Cần có khớp nối Saver cho mặt nạ phụ. Ngoài ra, không thể sử dụng cho loại Vitas tiếp địa thoát điện.).

Bộ giảm áp Quy cách 29.4MPa Nhẹ và Nhỏ gọn (Dòng III)

Vitas III đã thống nhất thông số kỹ thuật bộ giảm áp ở mức 29.4MPa. Tính năng được nâng cao nhờ thiết kế nhỏ gọn, nhẹ và loại bỏ các chi tiết thừa. Ống trung áp là loại liền khối giúp cải thiện hiệu quả làm việc. Có thể kết nối khớp nối Saver. (Thông số khớp nối Saver là trang bị đặt hàng).

Đai giữ bình khí One-touch (Một chạm) Hỗ trợ thay thế bình khí nhanh chóng

Kiểu khóa một chạm giúp thay bình khí nhanh chóng (có đi kèm cơ chế khóa an toàn). Có thể lắp đặt hầu hết các loại bình khí dùng cho thiết bị hô hấp bằng cách điều chỉnh bộ phận gắn.

Van cấp khí

Van cấp khí của Vitas có lưu lượng tối đa lớn, cho phép hô hấp đầy đủ ngay cả khi làm việc nặng nhọc. Do lực cản khi hít vào hầu như không thay đổi ngay cả khi áp suất không khí cung cấp thay đổi, nên người dùng có thể hô hấp một cách mượt mà.

Có 2 loại van cấp khí

Loại áp suất theo nhu cầu <Tự động> (Áp suất dương tự động) – III-A

Loại áp suất theo nhu cầu (Chuyển đổi thủ công) – III-P

Mặt nạ Mặt nạ kiểu High Scope V

Sử dụng viền HAWC có độ kín khí cao

Phần tiếp xúc mặt viền HAWC

Có thiết bị truyền âm

Sử dụng “viền HAWC※” có lớp viền rộng, mềm dẻo và hình dạng phần tiếp xúc mặt cong đặc biệt, tạo ra hiệu ứng giác hút độc đáo của công ty chúng tôi. Đạt được độ kín khí cao, tầm nhìn rộng và trọng lượng nhẹ. Có đi kèm thiết bị truyền âm cho phép trò chuyện ngay cả khi đang đeo mặt nạ.

※Viết tắt của High Adaptable Wide Concave

■ Dây đai đầu – Có thể lựa chọn từ 2 loại

Ưu việt ở khả năng đeo nhanh chóng và tính ổn định.
Loại đai lưới

Mang lại cảm giác đeo chắc chắn. (Quy cách tiêu chuẩn).
Loại đai cao su

Vitas Dòng Thoát Điện

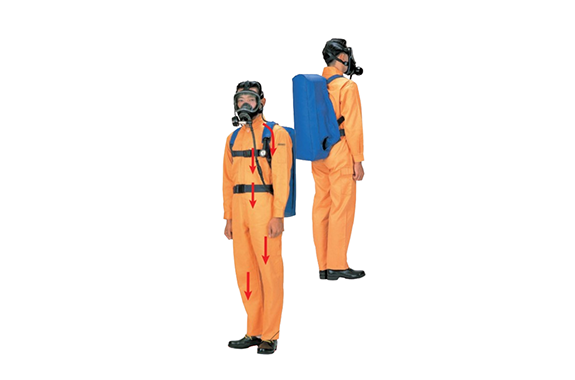

Touden Vitas Loại II – Kiểu Áp suất theo nhu cầu

(Vitas Dòng Thoát Điện/Dẫn Điện)

Tiêu chuẩn: Tuân thủ JIS T 8155
Hệ số bảo vệ chỉ định: 10000

Ngăn ngừa tai nạn nổ do tia lửa phóng điện tĩnh

Tĩnh điện phát sinh trên thiết bị trợ thở do ma sát v.v. sẽ được dẫn qua mặt nạ vào cơ thể người, và thoát xuống đất thông qua chân (giày chống tĩnh điện). Vui lòng sử dụng sản phẩm này như một biện pháp an toàn khi làm việc trong môi trường có nguy cơ cháy nổ hoặc tại các nơi làm việc cần có biện pháp đối phó với tĩnh điện.

• Bộ phận mặt nạ: Từng chi tiết đều được xử lý dẫn điện, tạo nên cấu trúc khó bị tích điện.
• Các bộ phận kim loại: Được bao phủ bởi lớp vỏ cao su đã qua xử lý dẫn điện, giúp ngăn chặn việc phát sinh tia lửa do phóng điện hoặc va đập.
• Phần dây đai: Sử dụng vật liệu chống tĩnh điện, giúp giải phóng tĩnh điện thông qua hiện tượng phóng điện corona (tự phóng điện).
• Các bộ phận cao su và giá đeo lưng: Cũng sử dụng vật liệu có tính dẫn điện để kìm hãm sự phát sinh của tĩnh điện.

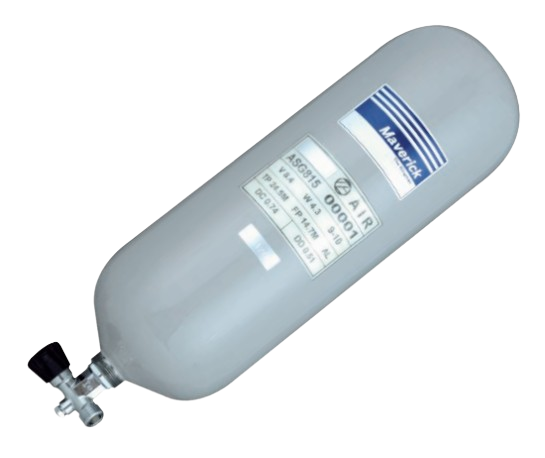

Bình khí dùng cho Touden Vitas

Maverick ASG815 dùng cho Touden Vitas
(Bình chứa hợp kim nhôm GFRP)

Lưu ý quan trọng: Dòng Touden Vitas Loại II (Vitas Thoát Điện II) chỉ có thể lắp đặt được loại bình khí chuyên dụng dành cho Touden Vitas. Đặc điểm: Bình khí này có tay cầm của van khóa (van chặn) được gắn một lớp vỏ bọc bằng cao su đã qua xử lý dẫn điện. Ngoài chi tiết trên, các thông số kỹ thuật khác đều giống với mẫu Maverick ASG815 thông thường.

Thông số kỹ thuật:

• Dung tích: Khoảng 8.4 lít
• Áp suất nạp tối đa: 14.7 MPa
• Khối lượng: Khoảng 6.2 kg

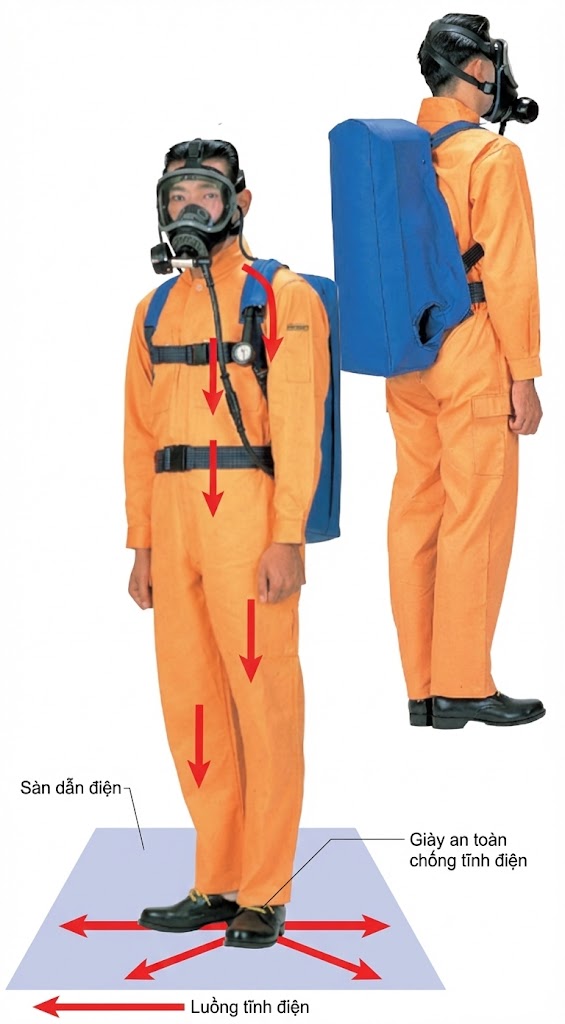

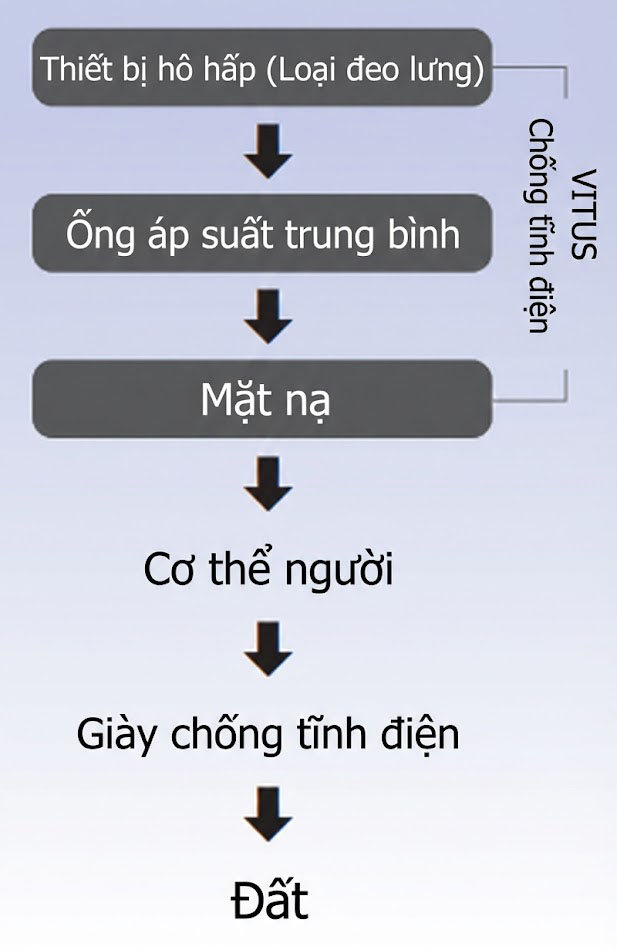

■ Dòng chảy của tĩnh điện

■ Thông số kỹ thuật

Loại	Thiết bị thở không khí kiểu áp suất yêu cầu
Khối lượng	Khoảng 4.2kg (chỉ tính thân máy)
Thời gian sử dụng ※Chú thích 1	Khoảng 21–63 phút (với bình 8.4ℓ)
Thiết bị cảnh báo	Kiểu còi
Bình khí	Bình khí thoát hiểm chuyên dụng cho Vitas ※Chú thích 2

(※Chú thích 1) Thời gian sử dụng có thể thay đổi tùy theo điều kiện làm việc, lưu lượng hô hấp, áp suất nạp của bình khí, v.v.
(※Chú thích 2) Không được sử dụng các loại bình khí khác ngoài bình khí thoát hiểm chuyên dụng cho Vitas.

NGUY HIỂM (DANGER)
Không thể sử dụng thiết bị trong môi trường có các chất dễ cháy (như khí Hydro hoặc Acetylen, v.v.) với năng lượng đánh lửa tối thiểu dưới 0.1mJ (milijoule).
Ngay cả khi sử dụng kết hợp Touden Vitas (Vitas dẫn điện) và giày chống tĩnh điện, nếu điện trở rò rỉ của mặt sàn cực kỳ cao, thì sẽ không đạt được hiệu quả chống tĩnh điện.
(Theo “Hướng dẫn an toàn tĩnh điện” của Viện Nghiên cứu An toàn và Vệ sinh Lao động Quốc gia Nhật Bản (JNIOSH), điện trở rò rỉ của sàn làm việc tại những nơi có nguy cơ xảy ra cháy nổ được khuyến nghị là nên ở mức từ $10^8 \Omega$ trở xuống).

■ Hiệu suất liên quan đến phòng chống tích điện tĩnh điện (điện trở rò): khoảng 1,5 × 10⁷ Ω※

Điện trở rò là điện trở giữa vật thể và mặt đất. Đối với mục đích phòng chống tích điện của vật dẫn, điện trở rò cần thiết được quy định là ≤ 10⁸ Ω theo “Hướng dẫn an toàn tĩnh điện” của Viện Nghiên cứu Khoa học An toàn và Sức khỏe Lao động Quốc gia (Nhật Bản).

※Đeo quần áo chống tĩnh điện và giày chống tĩnh điện, lắp đặt sản phẩm này, đặt lên tấm kim loại đã được nối đất, rồi đo điện trở rò từ điểm tiếp xúc của ngón chân đến bàn đạp (theo phương pháp đo nội bộ của công ty chúng tôi).

Lưu ý bắt buộc
Để đạt được hiệu quả phòng chống tích điện tĩnh điện, vui lòng luôn sử dụng kết hợp với giày an toàn chuyên dụng chống tĩnh điện (có giá trị điện trở trong khoảng 10⁵ ~ 10⁷ Ω).
