Xuất xứ: Nhật Bản
Nhà sản xuất: Miyakawa
Model: G

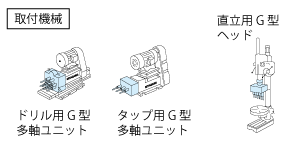

G type

	Mẫu G có độ cứng và độ chính xác cao và được phát triển đặc biệt dành cho trục đa giúp tạo hiệu quả làm việc tối đa. Mẫu G có trọng lượng nhẹ hơn Mẫu K, không làm ảnh hướng đến các phụ kiện. Kích cỡ nhỏ gọn nhưng độ chính xác và độ cứng cực kỳ cao.

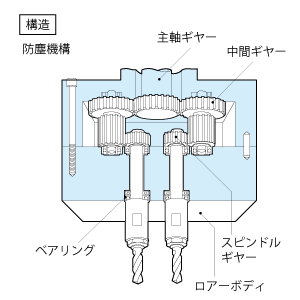

Bản vẽ

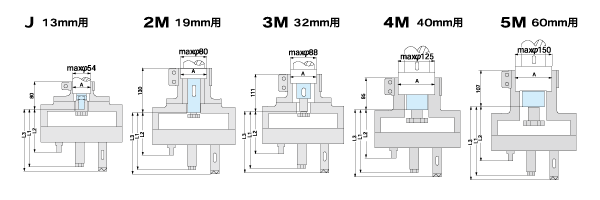

G type dimension drawing

ability	L1			L3
ability	C-6	C-10	C-13	MT-1	MT-2	MT-3
J For 13 mm	140.5	156.5	196	219	–	–
For 2M 19 mm	137.5	153.5	193	216	232	–
For 3M 32 mm	156.5	172.5	222	245	261	321
For 4M 40 mm	137.5	153.5	193	216	232	292
For 5M 60 mm	162.5	178.5	218	241	257	317

Tai cố định mẫu G với khung

Đặc điểm

Được đặt ở 2 bên trục chính giúp duy trì sự chính xác cho chuyển động của trục
Có thể gắn được với tất cả các loại mẫu G.
Đặc biệt là tại công ty chúng tôi, khung và thanh dẫn hướng được thiết kế chắc chắn để giữ độ cứng và độ chính xác cao.

Bảng kích thước

Model	Size
Model	C	D	S	φG
G-1320 With ears	130	200	260	25
G-1326 with ears	130	260	320	25
G-1332 with ears	130	320	380	25
G-1620 With ears	160	200	260	30
G-1626 with ears	160	260	320	30
G-1632 with ears	160	320	380	30
G-1640 with ears	160	400	470	35
G-2030 with ears	200	300	370	35
G-2040 with ears	200	400	470	35
G-2050 with ears	200	500	580	40
G-2530 with ears	250	300	370	35
G-2540 With ears	250	400	470	35
G-2550 with ears	250	500	580	40
G-2020 with ears	200	200	260	30
G-2525 with ears	250	250	320	35
G-2828 With ears	280	280	350	35
G-3232 with ears	320	320	400	40
G-3636 with ears	360	360	440	40

Hiệu suất cụ thể của G type (hình hộp chữ nhật)

Model	Types and names ofchucks	Scope of hole processing			Outer dimension of multi-axis head		Rigidity range per axis		Maximum grip diameter ofchuck(mm)	Weight with 4 axes(kg)
Model	Types and names ofchucks	A (vertical) (mm)	B (Horizontal) (mm)	Minimum axis range between two axes(mm)	C (vertical) (mm)	D (Horizontal) (mm)	Drilling capacity (iron) S45C (mm)	Tap ability (iron) S45C (M)	Maximum grip diameter ofchuck(mm)	Weight with 4 axes(kg)
G-1320	C-6	86	156	15	130	200	5	5	6	11.2
	C-10	80	150	23			8	6	10	11.5
	C-13	70	140	36			10	8	13	17.7
	MT-1	70	140	36			10	8	14	18.5
G-1326	C-6	86	216	15	130	260	5	5	6	12.8
	C-10	80	210	23			8	6	10	13.2
	C-13	70	200	36			10	8	13	19.9
	MT-1	70	200	36			10	8	14	20.7
G-1332	C-6	86	276	15	130	320	5	5	6	14.3
	C-10	80	270	23			8	6	10	14.6
	C-13	70	260	36			10	8	13	21.9
	MT-1	70	260	36			10	8	14	22.7
G-1620	C-6	116	156	15	160	200	5	5	6	12.5
	C-10	110	150	23			8	6	10	12.9
	C-13	100	140	36			10	10	13	19.4
	MT-1	100	140	36			13	12	14	20.7
G-1626	C-6	116	216	15	160	260	5	5	6	14.3
	C-10	110	210	23			8	6	10	14.6
	C-13	100	200	36			10	10	13	21.9
	MT-1	100	200	36			13	12	14	22.7
G-1632	C-6	116	276	15	160	320	5	5	6	16.2
	C-10	110	270	23			8	6	10	16.5
	C-13	100	260	36			10	10	13	24.7
	MT-1	100	260	36			13	12	14	25.5
G-1640	C-6	116	356	15	160	400	5	5	6	19.1
	C-10	110	350	23			8	6	10	19.4
	C-13	100	340	36			10	10	13	28.6
	MT-1	100	340	36			13	12	14	29.4
G-2030	C-6	156	256	15	200	300	5	5	6	18.2
	C-10	150	250	23			8	6	10	18.5
	C-13	140	240	36			10	10	13	27.2
	MT-1	140	240	36			13	12	14	28.0
	MT-2	130	230	38			22	16	23	29.8
	MT-3	120	220	56			30	22	32	36.0
G-2040	C-10	150	350	23	200	400	8	6	10	22.8
	C-13	140	340	36			10	10	13	33.0
	MT-1	140	340	36			13	12	14	33.8
	MT-2	130	330	38			22	16	23	35.8
	MT-3	120	320	56			30	22	32	43.5
G-2050	C-10	150	450	23	200	500	8	6	10	25.7
	C-13	140	440	36			10	10	13	37.7
	MT-1	140	440	36			13	12	14	38.4
	MT-2	130	430	38			22	16	23	41.7
	MT-3	120	420	56			30	22	32	51.4
G-2530	C-10	200	250	23	250	300	8	6	10	21.4
	C-13	190	240	36			10	10	13	31.4
	MT-1	190	240	36			13	12	14	32.1
	MT-2	180	230	48			22	16	23	35.2
	MT-3	170	220	56			30	22	32	42.8
G-2540	C-10	200	250	23	250	400	8	6	10	25.7
	C-13	190	240	36			10	10	13	37.7
	MT-1	190	240	36			13	12	14	38.4
	MT-2	180	230	48			22	16	23	41.7
	MT-3	170	220	56			30	22	32	51.4
G-2550	C-10	200	250	23	250	500	8	6	10	32.4
	C-13	190	240	36			10	10	13	46.0
	MT-1	190	240	36			13	12	14	46.7
	MT-2	180	230	48			22	16	23	50.1
	MT-3	170	220	56			30	22	32	61.2

Hiệu suất chi tiết của G type (hình vuông)

Model	Types and names ofchucks	Scope of hole processing			Outer dimension of multi-axis head		Rigidity range per axis		Maximum grip diameter ofchuck(mm)	Weight with 4 axes(kg)
Model	Types and names ofchucks	A (vertical) (mm)	B (Horizontal) (mm)	Minimum axis range between two axes(mm)	C (vertical) (mm)	D (Horizontal) (mm)	Drilling capacity (iron) S45C (mm)	Tap ability (iron) S45C (M)	Maximum grip diameter ofchuck(mm)	Weight with 4 axes(kg)
G-2020	C-6	156	156	15	200	200	5	5	6	14.9
	C-10	150	150	23			8	6	10	15.2
	C-13	140	140	36			10	10	13	22.5
	MT-1	140	140	36			13	12	14	23.3
G-2525	C-10	200	200	23	250	250	8	6	10	19.2
	C-13	190	190	36			10	10	13	28.3
	MT-1	190	190	36			13	12	14	29.1
	MT-2	180	180	48			22	16	23	32.0
	MT-3	170	170	56			30	22	32	34.5
G-2828	C-10	230	230	23	280	280	8	6	10	21.9
	C-13	220	220	36			10	10	13	32.1
	MT-1	220	220	36			13	12	14	32.9
	MT-2	210	210	48			22	16	23	36.0
	MT-3	200	200	56			30	22	32	43.8
G-3232	C-10	270	270	23	320	320	8	6	10	26.1
	C-13	260	260	36			10	10	13	38.2
	MT-1	260	260	36			13	12	14	39.0
	MT-2	250	250	48			22	16	23	42.3
	MT-3	240	240	56			30	22	32	52.0
G-3636	C-10	310	310	23	60	360	8	6	10	31.0
	C-13	300	300	36			10	10	13	45.2
	MT-1	300	300	36			13	12	14	46.0
	MT-2	290	290	48			22	16	23	49.6
	MT-3	280	280	56			30	22	32	61.6
