RKC CB100L Kiểm Soát Nhiệt Độ – Temperature Limit Controller
Xuất xứ : Nhật Bản
Nhà sản xuất : RKC INSTRUMENT INC.
Model: CB100L
Bộ điều khiển giới hạn cung cấp cho bạn khả năng bảo vệ quá/dưới nhiệt cho thiết bị hoặc sản phẩm của bạn trong quá trình xử lý. Khi nhiệt độ vượt quá hoặc thấp hơn giá trị cài đặt (giới hạn cao hoặc giới hạn thấp), bộ điều khiển giới hạn sẽ ngắt hoặc ngắt nguồn khỏi quy trình. Đầu ra này có thể được sử dụng để báo động hoặc ngắt nguồn điện cho mạch gia nhiệt. Vì lý do an toàn, đầu ra sẽ được giữ lại cho đến khi thao tác đặt lại được thực hiện ngay cả khi giá trị đo trở về phạm vi bình thường. Thao tác đặt lại có thể được thực hiện bằng phím hoặc đầu vào kỹ thuật số.
Bảo vệ quá/dưới nhiệt độ
Hẹn giờ quá nhiệt độ
Độ chính xác của phép đo: ± 0,3% giá trị hiển thị
Thời gian lấy mẫu: 0,5 giây.
TÍNH NĂNG
Bảo vệ quá/dưới nhiệt độ
Khi nhiệt độ vượt quá hoặc thấp hơn giá trị cài đặt (giới hạn cao hoặc giới hạn thấp), CB100L sẽ ngắt hoặc ngắt điện khỏi quy trình.
Đầu ra này có thể được sử dụng để báo động hoặc ngắt nguồn điện cho mạch gia nhiệt.
Vì lý do an toàn, đầu ra sẽ được giữ lại cho đến khi thao tác đặt lại được thực hiện ngay cả khi giá trị đo trở về phạm vi bình thường.
Thao tác đặt lại có thể được thực hiện bằng phím hoặc đầu vào kỹ thuật số.
Có thể gắn chặt
Có thể gắn chặt thiết bị vào bảng điều khiển
Chức năng kết nối (RS-485) khả dụng (Tùy chọn)
Lên đến 31 bộ điều khiển có thể được kết nối nhiều điểm qua đường truyền thông RS-485.
Giao thức truyền thông có thể được chọn từ tiêu chuẩn RKC hoặc giao thức MODBUS.
Thông số kỹ thuật
- Số đầu vào: 1 điểm
Loại đầu vào: ※Xem Mã phạm vi đầu vào để biết phạm vi đầu vào.1)Cặp nhiệt điện : K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII
2)RTD: Pt100 hoặc JPt100
3)Điện áp một chiều: 0 đến 5V dc, 1 đến 5V dc
4)Dòng điện một chiều: 0 đến 20mA dc, 4 đến 20mA dc ※ Cần có điện trở bên ngoài 250Ω.
Thời gian lấy mẫu: 0,5 giây.
Độ chính xác của phép đo:±(0.3% giá trị hiển thị+1 chữ số) ※Tùy thuộc vào đầu vào và phạm vi.
Đầu ra (OUT1)1) Đầu ra tiếp điểm rơle: tiếp điểm 1a
2) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc
3) Đầu ra dòng điện một chiều: 0 đến 20mA, 4 đến 20mA dc
4) Đầu ra triac trigger: Phương pháp trigger – Zero cross method
5) Đầu ra triac: Định mức 0,5A
Đầu ra 2 (OUT2) ※Đầu ra làm mát để điều khiển nhiệt/làm mát
1) Đầu ra tiếp điểm rơle: tiếp điểm 1a
2) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc
3) Đầu ra dòng điện DC: 4 đến 20mA dc
4) Đầu ra Triac: Định mức 0,5A
Đầu ra cảnh báo (tối đa 2 điểm): Cảnh báo nhiệt độ, Cảnh báo ngắt bộ gia nhiệt và Cảnh báo ngắt vòng điều khiển
Đầu vào CT cho cảnh báo đứt bộ gia nhiệt (tối đa 1 điểm)
Chức năng truyền thông: Giao diện truyền thông RS-485Điện áp nguồn (Định mức): 100 đến 240Vac/24Vac/24Vdc
Nhiệt độ môi trường: 0 đến 50°C
Trọng lượng xấp xỉ. 170g
Tiêu chuẩn an toàn: UL UL61010-1CUL CAN/CSA-22.2 SỐ 61010-1Dấu CE: Chỉ thị điện áp thấp (LVD)EN61010-1
Chỉ thị EMC EN61326-1
FM đã được phê duyệt
Kích thước

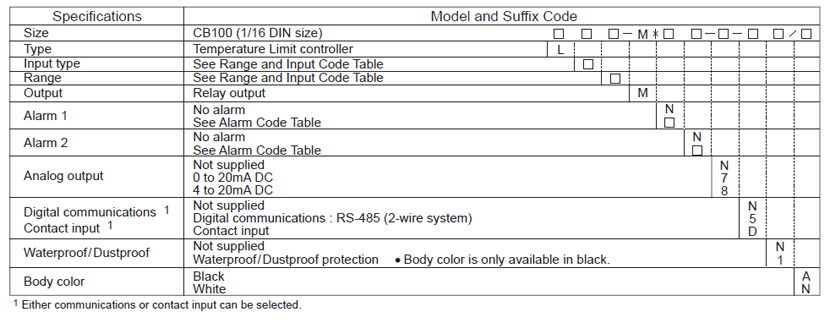

Models
