RKC CZ-200P Cảm Biến Nhiệt Độ – Resin Pressure Sensor
Xuất xứ : Nhật Bản
Nhà sản xuất : RKC INSTRUMENT INC.
Model: CZ-200P
Đây là một cảm biến để đo áp suất nóng chảy trong máy đùn nhựa. Cảm biến áp suất nóng chảy của chúng tôi sử dụng một phần tử áp suất loại đo biến dạng. Khi cảm biến được sử dụng kết hợp với bộ chuyển đổi chuyên dụng, đầu vào từ cảm biến được chuyển đổi thành tín hiệu tương tự như 4-20mA và 0-10V để kết nối với bộ điều khiển và đầu ghi.
Hệ thống không gây nguy cơ nhiễm bẩn nhựa khi cảm biến bị hỏng.
Loại cặp nhiệt điện tích hợp tùy chọn có thể đo đồng thời áp suất và nhiệt độ nhựa.
Có nhiều loại khác nhau, bao gồm loại có độ chính xác cao cho phép độ chính xác tổng thể là 0,5% FS.

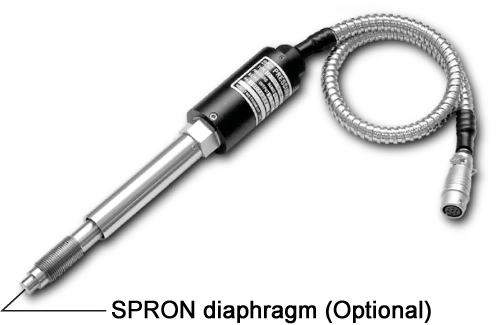

Màng ngăn Spron tùy chọn cho phép đo tới 550°C.
TÍNH NĂNG
Thân thiện với môi trường
Việc sử dụng thiết kế thanh đẩy giúp loại bỏ nguy cơ ô nhiễm nhựa do chất làm đầy như thủy ngân.
Độ tin cậy cao và độ chính xác cao
Cấu trúc ba lớp của thân và nắp thân tùy chọn giúp giảm ảnh hưởng bởi nhiệt bên ngoài và các lỗi chỉ báo khi cảm biến được siết chặt.
Khi được sử dụng với một chỉ báo hoặc bộ chuyển đổi có bộ tuyến tính tích hợp, cảm biến cho phép đo áp suất với độ chính xác cao là 0,5% FS. (Tuyến tính hóa là tùy chọn)
Có sẵn với một cặp nhiệt điện tích hợp tùy chọn
Có sẵn với một cặp nhiệt điện tích hợp tùy chọn
Nhiệt độ và áp suất nhựa có thể được đo trong một lỗ lắp duy nhất. (Cặp nhiệt điện: loại K, J loại 2)
Có thể được sử dụng ở tối đa 550°C
Loại màng Spron cho phép hoạt động ở nhiệt độ cao (tối đa 550°C) và tăng độ bền chống ăn mòn.
Điều này cho phép đo áp suất của vật liệu nhựa hiệu suất cao (nhựa nóng chảy cao)
※Khi cảm biến nhiệt độ là loại J, nhiệt độ tối đa là 450°C.
Thông số kỹ thuật
- Phương pháp chuyển đổi áp suất: Wheatstone loại máy đo biến dạng liên kết 4 cạnh.

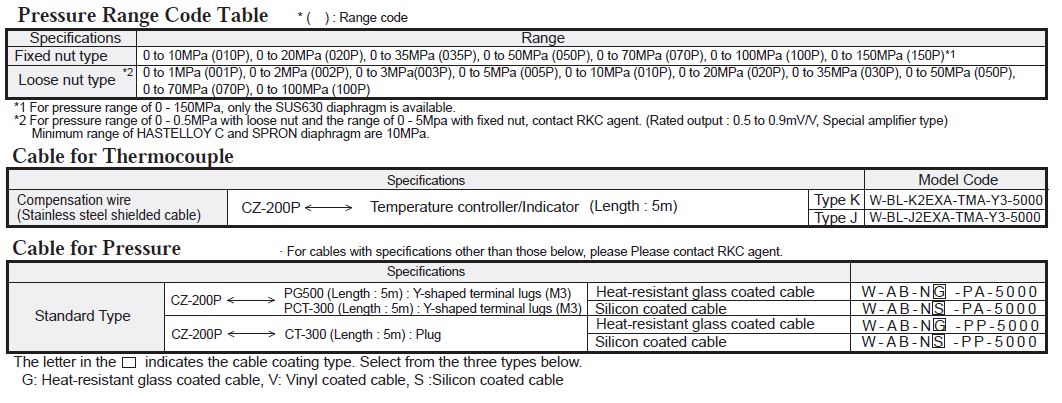

Phạm vi (Áp suất định mức): Tham khảo mã phạm vi áp suất.
Độ chính xác và tuyến tính:
±1.0% nhịp (Khi nhiệt độ tại màng làm bằng SUS630 là 150°C)
* ±2% nếu phạm vi đo vượt quá 70MPa.
* Đối với màng ngăn Spron
70MPa trở xuống: ±1,0% nhịp
10, 20, 70MPa và 480°C hoặc cao hơn: ±2,0% nhịp
100MPa: ±2,0% nhịp
100MPa ở 480°C hoặc cao hơn: ±4,0% nhịp
Độ trễ: trong phạm vi ± 0,5% của nhịp
±1% đối với loại vượt quá 50MPa
±2% đối với loại vượt quá 70MPa
±0.2% cho loại vượt quá 1MPa
* Đối với màng ngăn Spron
70MPa trở xuống: ±1,0% nhịp
10, 20, 70MPa và 480°C trở lên: ±2,0% nhịp
100MPa:±2,0% nhịp
100MPa ở 480°C trở lên: ±4,0% nhịp
Nhiệt độ tối đa cho phép của màng loa: 400°C (550°C đối với màng Spron)
Nhiệt độ tối đa cho phép của máy đo biến dạng: 200°C
* Khi nhiệt độ bề mặt của phần dưới của vỏ bên ngoài (mặt đai ốc) là 180°C trở lên, nhiệt độ của máy đo biến dạng là khoảng 200°C.
Nếu nhiệt độ của máy đo biến dạng vượt quá 200°C, thì không thể duy trì hiệu suất.
Vui lòng cách ly cảm biến khỏi nguồn nhiệt bằng cách bọc nguồn nhiệt bằng chất cách điện để nhiệt độ không vượt quá 180°C.
Các giải pháp khác có thể bao gồm: Kéo dài chiều dài thân cảm biến, lắp đặt cảm biến theo một góc hoặc theo chiều ngang, v.v. Những phương pháp này sẽ ngăn chặn sự gia tăng nhiệt độ trên máy đo biến dạng.
Áp suất quá tải cho phép: 120% nhịp (500% cho loại 1MPa và 1000% cho loại 0.5MPa)
Quá tải cận biên: 150% nhịp (1000% cho 1MPa và 2000% cho 0,5MPa)
Thông số kỹ thuật của các chức năng tuỳ chọn
- Loại cảm biến nhiệt độ: Cặp nhiệt điện K, J (Insulation class 2)
Điểm phát hiện nhiệt độ: 2 mm bên trong từ bề mặt màng ngăn
Nhiệt độ làm việc tối đa cho phép: 550°C (Cặp nhiệt điện K), 450°C (Cặp nhiệt điện J)
* 400°C ngoại trừ màng ngăn Spron
* Ngay cả với màng ngăn Spron, nếu chỉ định cặp nhiệt điện J, nhiệt độ tối đa là 450°C

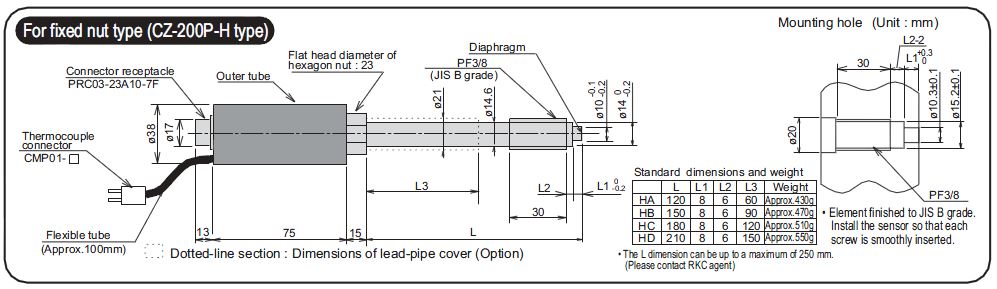

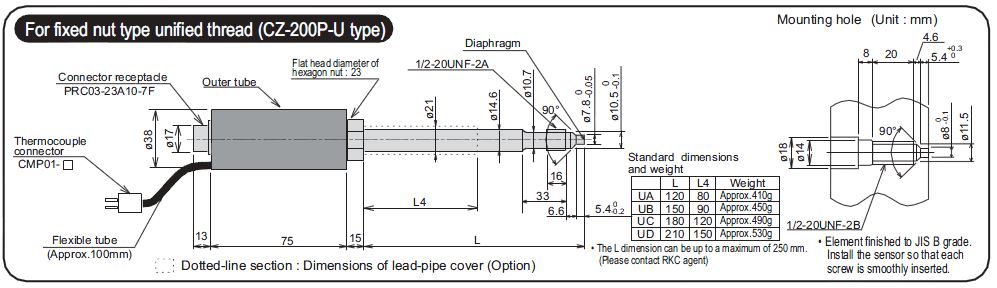

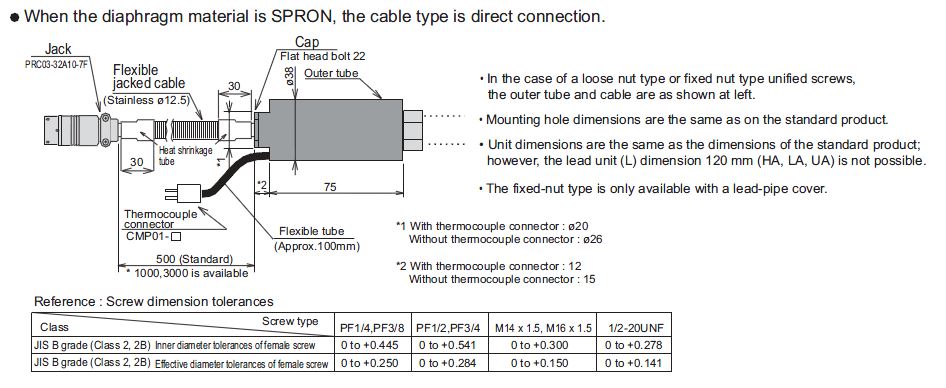

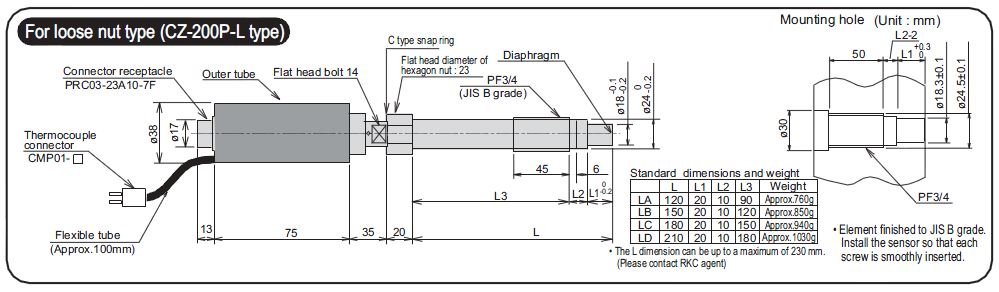

Kích thước

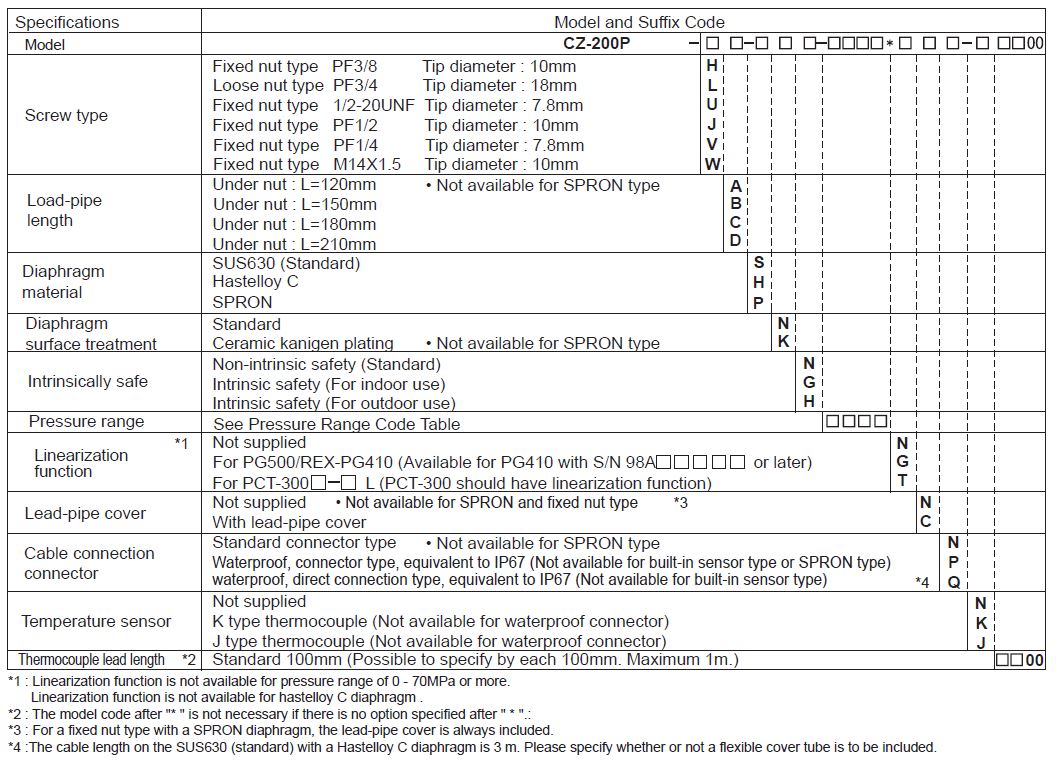

Models
