- RKC FZ series (FZ110 / FZ400 / FZ900) Thiết Bị Kiểm Soát – Digital Controllers (Process and Temperature Controllers)
RKC Instrument
RKC FZ series (FZ110 / FZ400 / FZ900) Thiết Bị Kiểm Soát – Digital Controllers (Process and Temperature Controllers)
Xuất xứ : Nhật Bản
Nhà sản xuất : RKC INSTRUMENT INC.
Model: FZ series (FZ110 / FZ400 / FZ900)
- Đầu vào phổ quát
(Có thể lựa chọn từ Cặp nhiệt điện, RTD Pt100, Điện áp, Dòng điện)
Độ chính xác của phép đo: ± 0,1% giá trị được hiển thị
Thời gian lấy mẫu: 0,05 giây.
Màn hình LCD 11 đoạn 5 chữ số
Cổng giao tiếp bộ nạp phía trước
Chức năng đầu vào kép (FZ400 / FZ900)
Cấu trúc plug-in (FZ400 / FZ900)
PV (giá trị đo được) có màu xanh lá cây hoặc trắng
TÍNH NĂNG
Cổng giao tiếp bộ nạp phía trước trên bộ điều khiển có kích thước vuông 48mm
Tất cả các kiểu máy đều được trang bị cổng giao tiếp của bộ tải trước để cải thiện khả năng bảo trì Có sẵn phần mềm quản lý dữ liệu cấu hình (PROTEM2)
Màn hình LCD lớn
Màn hình PV lớn dễ đọc trên bảng mặt trước nhỏ gọn.
PV (giá trị đo được) có màu xanh lục hoặc trắng.
2 đầu vào cho các ứng dụng khác nhau
Điều khiển 2CH (Vòng lặp kép)
Điều khiển vòng lặp kép có sẵn trên một bộ điều khiển duy nhất.
Chức năng chọn PV
Đầu vào 1 và Đầu vào 2 được chuyển đổi ở mức đặt trước.
Cascade Control (Chức năng kết hợp vòng điều khiển)
Kiểm soát xếp tầng được thực hiện bằng cách sử dụng tự động chạy chuyên dụng.
Kiểm soát nhiệt độ chênh lệch
Đây là chức năng điều khiển để duy trì sự chênh lệch giữa PV1 và PV2 không đổi.
Hiệu suất và chức năng điều khiển nâng cao
Chức năng chủ động được cung cấp để triệt tiêu quá mức và đáy (lượng giảm)
Chức năng PID mức được cung cấp phù hợp khi bộ điều khiển được sử dụng làm bộ điều khiển dốc/ngâm hoặc khi thay đổi điểm đặt lớn.
Hiển thị thông tin tùy biến linh hoạt
Màn hình ba giai đoạn hiển thị thông tin phong phú.
※Màn hình ba giai đoạn chỉ khả dụng trên FZ400 / FZ900.
Chức năng chọn tham số chỉ cho phép hiển thị các tham số cần thiết.
Thông số kỹ thuật
- Số đầu vào : Tối đa 2 điểm ※1 điểm cho FZ100
Loại đầu vào (Đầu vào phổ dụng): ※Xem Mã phạm vi đầu vào để biết phạm vi đầu vào.
1)Cặp nhiệt điện : K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII
2)RTD: Pt100 và JPt100 (hệ thống 3 dây)
3)Điện áp/dòng điện một chiều: 0 đến 10mV, 0 đến 100mV, 0 đến 20mA, 4 đến 20mA
4)Điện áp một chiều: 0 đến 1V, 0 đến 5V, 1 đến 5V, 0 đến 10V, -5 đến +5V, -10 đến +10V
Thời gian lấy mẫu: 0,05 giây.
※0,1 giây khi bộ điều khiển được sử dụng cho chức năng Điều khiển vòng lặp kép hoặc chức năng kết hợp vòng lặp Điều khiển.
Độ chính xác của phép đo: ±(0,1% giá trị hiển thị+1 chữ số) ※Tùy thuộc vào đầu vào và phạm vi.
Đầu ra 1 (OUT1) ※Điều khiển, Sự kiện, HBA (Cảnh báo ngắt bộ gia nhiệt), LBA (Cảnh báo ngắt vòng điều khiển) hoặc truyền lại analog được chỉ định.
1)Đầu ra tiếp điểm rơle (a):FZ100: 1a tiếp điểm
2)Đầu ra tiếp điểm rơle (b):FZ400 / FZ900: 1c tiếp điểm ※Rơle có độ bền cao
3)Đầu ra xung điện áp cho điều khiển SSR: 0/12V dc
4)Đầu ra hiện tại: 0 đến 20mA, 4 đến 20mA dc
5)Đầu ra điện áp liên tục: 0 đến 5V, 1 đến 5V, 0 đến 10V dc
6)Đầu ra bóng bán dẫn: Dòng tải cho phép: 100 mA - Đầu ra 2 (OUT2) ※Có thể chỉ định Điều khiển, Sự kiện, HBA (Cảnh báo ngắt bộ gia nhiệt), LBA (Cảnh báo ngắt vòng điều khiển) hoặc truyền lại tín hiệu tương tự
1) Đầu ra tiếp điểm rơle (a): Tiếp điểm FZ100 1a
2) Đầu ra tiếp điểm rơle (b): FZ400 / FZ900: 1a tiếp điểm ※Rơle có độ bền cao
3) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc
4) Đầu ra hiện tại: 0 đến 20mA, 4 đến 20mA dc
5) Đầu ra điện áp liên tục: 0 đến 5V, 1 đến 5V, 0 đến 10V dc
6) Đầu ra bóng bán dẫn: Dòng tải cho phép 100 mA
Đầu ra 3 (OUT3) ※Đầu ra phổ quát
※Có thể chỉ định Điều khiển, Sự kiện, HBA (Báo động ngắt bộ gia nhiệt), LBA (Báo động ngắt vòng điều khiển) hoặc truyền lại tín hiệu tương tự
1) Đầu ra xung điện áp cho truyền động SSR: 0/14 dc
2) Dòng ra: 0 đến 20mA, 4 đến 20mA dc
Đầu ra kỹ thuật số (DO: tối đa 4 điểm) ※2 điểm cho FZ100
Đầu ra tiếp điểm rơle: tiếp điểm 1a
Chức năng sự kiện (tối đa 4 điểm) ※Max. 2 điểm cho FZ100
Đầu vào điểm đặt từ xa
1) Đầu vào điện áp DC: 0 đến 10mV, 0 đến 100mV, 0 đến 20mA, 4 đến 20mA
2) Đầu vào điện áp DC: 0 đến 1V, 0 đến 5V, 1 đến 5V, 0 đến 10V, -5 đến +5V, -10 đến +10V
Đầu vào sự kiện (Tối đa 6 điểm) ※Tối đa 3 điểm cho FZ100
Chức năng của các đầu vào sự kiện: chuyển đổi RUN/STOP, chuyển đổi AUTO/MAN, chọn Đầu vào 2, nhả khóa liên động, nhả giá trị đỉnh/đáy,
Giữ đỉnh/Nhả giữ đáy, Đặt Khóa/Mở khóa, Hành động trực tiếp/Đảo ngược, Chuyển vùng bộ nhớ (có/không có SET)
Đầu ra truyền lại tương tự (Tối đa 1 điểm)
1) Đầu vào dòng điện một chiều: 0 đến 20mA, 4 đến 20mA
2) Đầu vào điện áp DC: 0 đến 5V, 1 đến 5V, 0 đến 10V
Giao tiếp: RS-422A/RS-485<Thông Số Kỹ Thuật Chung>
Điện áp nguồn (Định mức): 100 đến 240V ac/24Vac/24Vdc
Nhiệt độ môi trường: -10 đến +55°C
Cân nặng:FZ110: Khoảng 122g
FZ400: Khoảng 221g
FZ900: Khoảng 291gTiêu chuẩn an toàn:
UL: UL61010-1
cUL: CAN/CSA-22.2 SỐ 61010-1Đánh dấu CE:
Chỉ thị điện áp thấp (LVD) EN61010-1
Chỉ thị EMC EN61326-1RCM: EN55011
Kích thước
Models
FZ110
FZ400 / FZ900
FZ110 / FZ400 / FZ900

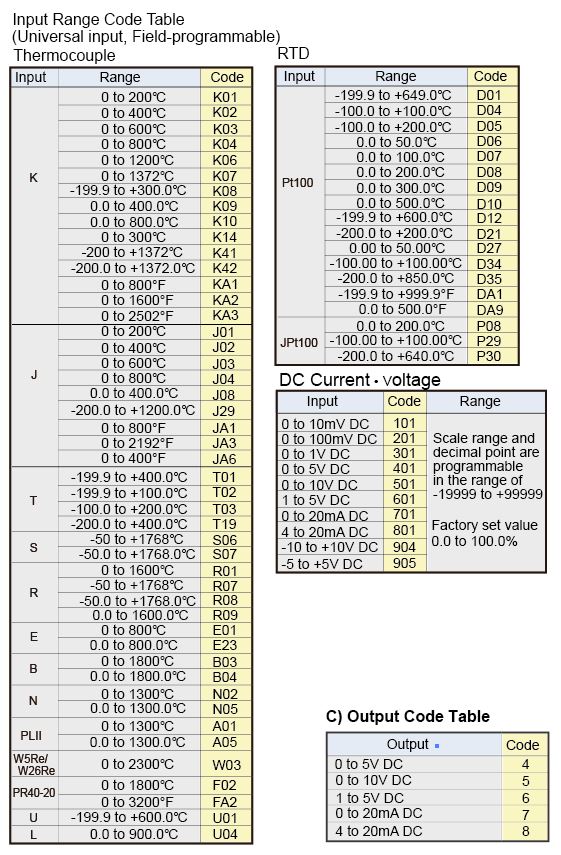

Input Range Code Table / Output Code Table
FZ110 / FZ400 / FZ900
Quick start code
