Xuất xứ : Nhật Bản
Nhà sản xuất : RKC INSTRUMENT INC.

Model: REX-P24

Bộ điều khiển này thay đổi điểm đặt theo mẫu chương trình đặt trước.
Chương trình bao gồm tăng/giảm điểm đặt (điều khiển ramp) và giữ điểm đặt ở mức đặt trước trong một khoảng thời gian đặt trước (điều khiển soak).
Việc thêm tín hiệu thời gian vào mẫu chương trình sẽ cho phép xuất ra thiết bị bên ngoài.

Độ chính xác của phép đo: ± 0,3% nhịp
Thời gian lấy mẫu: 0,5 giây.
2 mẫu theo 8 phân đoạn (Tối đa 16 phân đoạn sử dụng chức năng liên kết mẫu)
xây dựng plug-in

TÍNH NĂNG

Ba loại chế độ kiểm soát nhiệt độ có sẵn trong một thiết bị có kích thước hình vuông 48mm; Điều khiển chương trình, hẹn giờ, điểm đặt cố định

Tùy theo đối tượng điều khiển có thể lựa chọn và sử dụng một trong ba loại trên. Hoạt động có thể được đơn giản hóa, tùy thuộc vào ứng dụng.

Chế độ điều khiển chương trình
Chế độ kiểm soát nhiệt độ bằng hẹn giờ
Chế độ điều khiển điểm đặt cố định

Đa dạng đầu ra, đầu vào

Việc sử dụng chức năng đầu vào/đầu ra bên ngoài phong phú cho phép liên kết với các thiết bị bên ngoài.

*Chức năng đầu vào kỹ thuật số như đầu vào tiếp xúc bên ngoài. Chức năng đầu ra kỹ thuật số như đầu ra tín hiệu thời gian, đầu ra hết thời gian (ở chế độ điều khiển hẹn giờ).

Thông số kỹ thuật

• Số đầu vào: 1 điểm
  Loại ngõ vào: ※Xem Mã phạm vi ngõ vào để biết phạm vi ngõ vào.
  1) Cặp nhiệt điện: K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII
  2) RTD: Pt100 hoặc JPt100
  Thời gian lấy mẫu: 0,5 giây.
  Độ chính xác của phép đo：±(0.3% giá trị hiển thị+1 chữ số)　※Tùy thuộc vào đầu vào và phạm vi.
  Chức năng điều khiển chương trình
  1) Mẫu: Tối đa 8 phân đoạn trên mỗi mẫu, tối đa. 2 mẫu (Các mẫu có thể liên kết được)
  2) Thời gian phân đoạn: 00 giờ 00 phút. đến 99 giờ 59 phút. mỗi phân đoạn.
  Chức năng hẹn giờ
  1) Loại hẹn giờ: Hẹn giờ BẬT, Hẹn giờ TẮT, Hẹn giờ BẬT/TẮT
  2) Khoảng thời gian hẹn giờ: 00 giờ 00 phút. đến 99 giờ 59 phút. (Có thể cài đặt độc lập cho bộ hẹn giờ BẬT và BẬT/TẮT)
  đầu ra
  1) Đầu ra tiếp điểm rơ le: Tiếp điểm Form 1a
  2) Đầu ra xung điện áp cho truyền động SSR: 0/12V dc
  3) Đầu ra dòng điện một chiều: 0 đến 20mA, 4 đến 20mA

  Đầu ra tiếp điểm bên ngoài (2 điểm): Đầu ra cảnh báo nhiệt độ, Đầu ra kết thúc mẫu (Chế độ điều khiển chương trình), Đầu ra tín hiệu thời gian (ở chế độ Điều khiển chương trình), Đầu ra kết thúc thời gian (ở chế độ điều khiển Hẹn giờ)
  Đầu vào tiếp điểm bên ngoài (1 điểm): ở chế độ điều khiển Điểm cài đặt cố định (STOP/START), ở chế độ Điều khiển chương trình (RESET/RUN) và ở chế độ Hẹn giờ (RESET/START)

  <Thông Số Kỹ Thuật Chung>

  Điện áp nguồn (Đánh giá): 100 đến 240V ac
  Nhiệt độ môi trường: 0 đến 50°C
  Trọng lượng: Approx.180g
  Tiêu chuẩn an toàn:UL　UL61010-1cUL　CAN/CSA-22.2 SỐ 61010-1

  Dấu CE: Chỉ thị điện áp thấp (LVD)　EN61010-1

  Chỉ thị EMC　EN61326-1

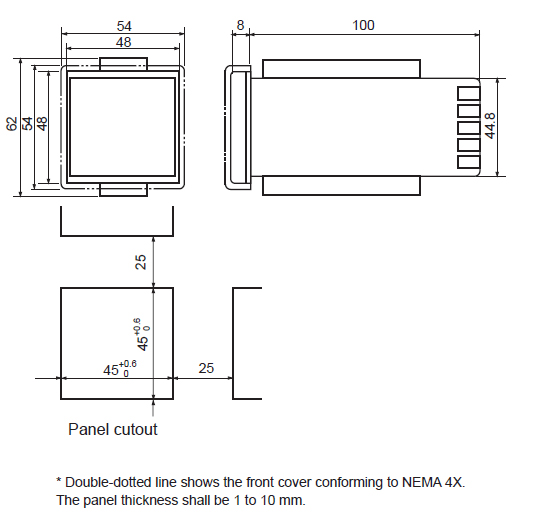

Kích thước

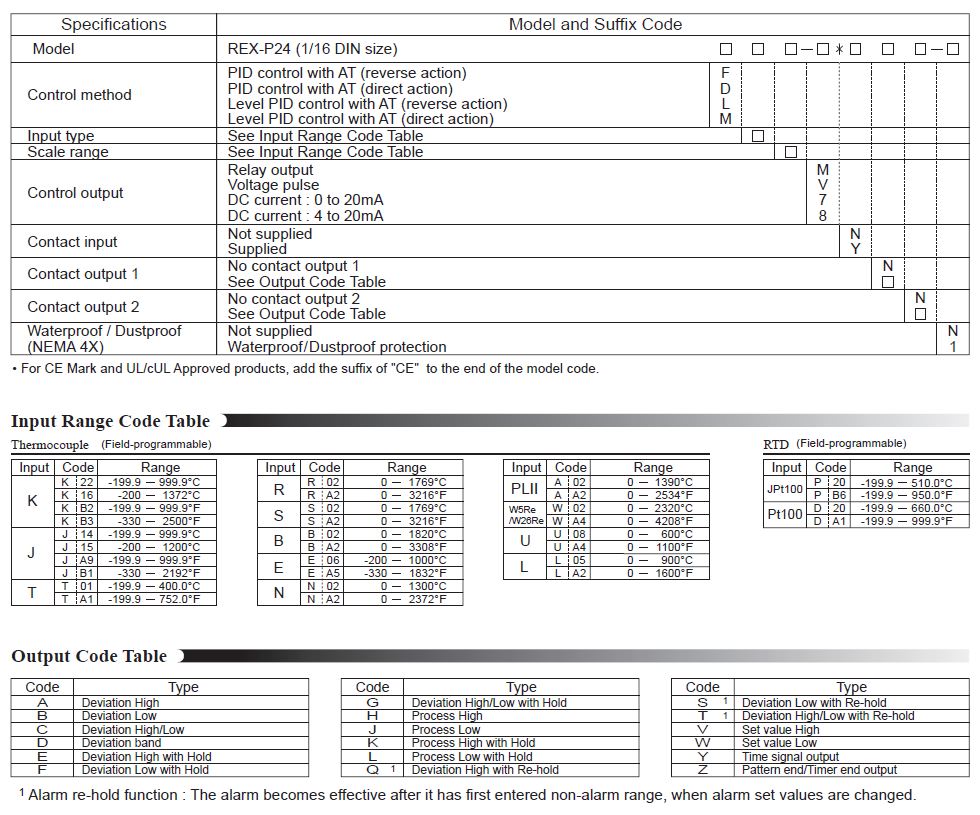

Models
