Freebear

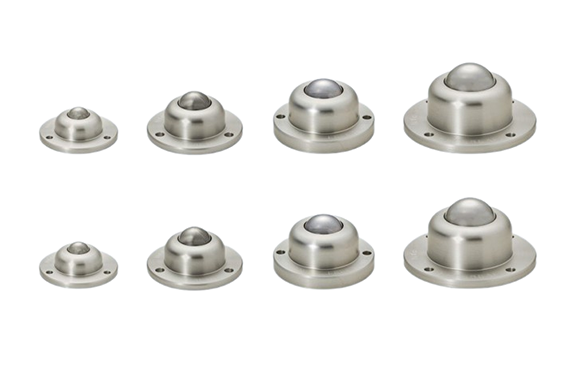

Freebear HAL-Type
Manufacturer: Freebear Corporation Ltd.
Model: HAL-Type
Specifications

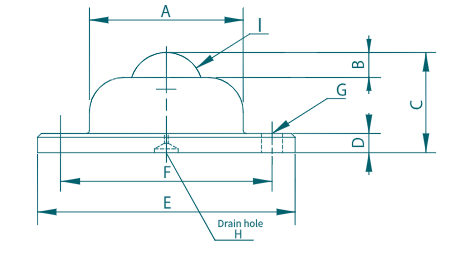

Unit：mm
| Model | Allowable load | Max. load | Main ball | Small ball | Body | Ball seat | Weight | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C-6HALV2 | 60kg | 120kg | Steel | Steel | Aluminum | SUS | 132g | ∅40 | 6.5 | 26 | 5 | ∅67 | P.C.D.55 | 3-∅5.5hole | ∅1 | 3/4″ Ball(∅19.05) |
| C-8HALV2 | 120kg | 240kg | Steel | Steel | Aluminum | SUS | 209g | ∅45 | 8.5 | 32 | 5 | ∅72 | P.C.D.58 | 3-∅6.5hole | ∅1.5 | 1″ Ball(∅25.4) |
| C-10HALV2 | 160kg | 320kg | Steel | Steel | Aluminum | SUS | 414g | ∅52 | 8 | 40 | 10 | ∅76 | 64 | 2-∅6.5hole | ∅1.5 | 1 ¼″ Ball(∅31.75) |
| C-12HALV2 | 300kg | 600kg | Steel | Steel | Aluminum | SUS | 639g | ∅60 | 13 | 47 | 6 | ∅95 | P.C.D.80 | 4-∅6.5hole | ∅1.5 | 1 ½″ Ball(∅38.10) |
| S-6HALV2 | 60kg | 120kg | SUS | SUS | Aluminum | SUS | 132g | ∅40 | 6.5 | 26 | 5 | ∅67 | P.C.D.55 | 3-∅5.5hole | ∅1 | 3/4″ Ball(∅19.05) |
| S-8HALV2 | 120kg | 240kg | SUS | SUS | Aluminum | SUS | 209g | ∅45 | 8.5 | 32 | 5 | ∅72 | P.C.D.58 | 3-∅6.5hole | ∅1.5 | 1″ Ball(∅25.4) |
| S-10HALV2 | 160kg | 320kg | SUS | SUS | Aluminum | SUS | 413g | ∅52 | 8 | 40 | 10 | ∅76 | 64 | 2-∅6.5hole | ∅1.5 | 1 ¼″ Ball(∅31.75) |
| S-12HALV2 | 300kg | 600kg | SUS | SUS | Aluminum | SUS | 635g | ∅60 | 13 | 47 | 6 | ∅95 | P.C.D.80 | 4-∅6.5hole | ∅1.5 | 1 ½″ Ball(∅38.10) |
