- Takeda Machinery 3BF-1050III Máy Đo Thép Hình Tích Hợp Bộ Đo Độ Dài Tự Động – Drilling Machine for Shaped Steel with Automatic Measurement
Nhật Bản, Takeda Machinery
Takeda Machinery 3BF-1050III Máy Đo Thép Hình Tích Hợp Bộ Đo Độ Dài Tự Động – Drilling Machine for Shaped Steel with Automatic Measurement
Xuất xứ: Nhật Bản
Nhà sản xuất: Takeda Machinery
Model: 3BF-1050III
Tự động lập trình, định tâm và cài đặt tốc độ khoan!
Nâng cao hiệu quả với những chức năng hoàn toàn tự động!
Thiết bị được trang bị chức năng đo độ dài tự động, có thể khoan lỗ trên dầm chữ H có kích thước (rộng x cao) từ 150 mm x 75 mm đến 1.000 mm x 500 mm và thép rãnh có chiều rộng lên tới 380 mm
Màn hình bảng điều khiển cảm ứng có thể thao tác trực quan được kết hợp trong bảng thao tác
Máy khoan 3 trục được trang bị chức năng đo độ dài tự động hỗ trợ khoan hiệu quả trên những rãnh thép và thanh dầm chữ H.
Tùy chọn
Có thể xử lý các tấm chắn mỏng!
Các tấm chắn mỏng bị lệch rất nhiều bởi lực đẩy của mũi khoan gần tâm của chiều rộng bản. Các lỗ giờ có thể được khoan dễ dàng nhờ vào hai giá đỡ hỗ trợ tự động.
Gia công tốc độ cao và tuổi thọ cao! khoan lỗ dầu
Bằng cách sử dụng máy khoan lỗ dầu, có thể khoan độ dày tấm mặt bích lên đến 50 mm một cách dễ dàng. Tốc độ khoan và tuổi thọ của mũi khoan được tăng lên khoảng 20%.

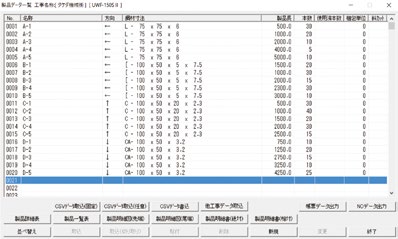

Phần mềm tạo dữ liệu gia công khóa liên động NC
Thiết bị sử dụng phần mềm tạo dữ liệu gia công khóa liên động NC. Ccó thể tạo dữ liệu sản phẩm, tạo dữ liệu gia công (bố cục tự động) và tạo đầu ra NC và biểu dữ liệu một cách trơn tru.
Tính năng
Thiết bị kẹp kép
Phương pháp kẹp kép được sử dụng để sử dụng hai kẹp gắp cho chuyển động nạp và trả nguyên liệu cùng một lúc. Một trong hai bộ kẹp sẽ kẹp chặt vật liệu trong quá trình chuyển động, đạt được độ chính xác định vị là ±0,5 mm / 13 m.
Tự động cài đặt tốc độ khoan và khoan đồng thời 3 trục
Mũi khoan trên ba trục hoàn thành việc khoan trong thời gian ngắn nhất. Tự động giảm tốc độ với công tắc áp suất tất cả các trục khiến việc điều chỉnh giới hạn trở nên rắc rối là không cần thiết: chỉ cần nhập đường kính mũi khoan.

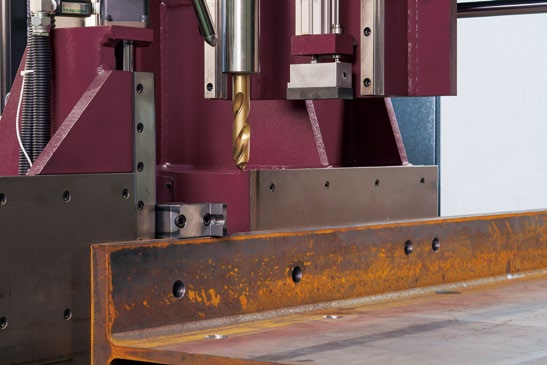

Các thiết bị để phát hiện chiều cao của mặt bích / web và chiều rộng web đặc trưng
Khoan có định tâm – sử dụng tính năng phát hiện chiều cao mặt bích, phát hiện độ dày web và phát hiện chiều rộng web ‒ cũng có thể thực hiện được.

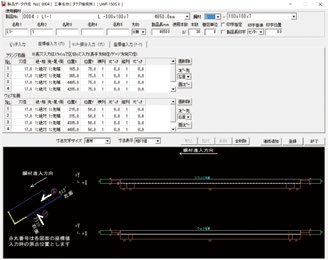

Giao diện trực quan
Dữ liệu đầu vào được xử lý thông qua hệ thống NC, hệ thống này tự động thực hiện lập trình thông qua đầu vào tương tác bằng cách chỉ cần chạm vào các nút trên màn hình để đáp ứng yêu cầu từ máy tính, để vận hành hoàn toàn tự động.
Có thể khoan chéo liên tục
Khả năng thực hiện khoan lỗ chéo cho các mối nối liên tục mang lại năng suất cao mà không lãng phí các phần thừa ở giai đoạn cắt, do đó, nó cũng mang lại hiệu quả kinh tế cao hơn.

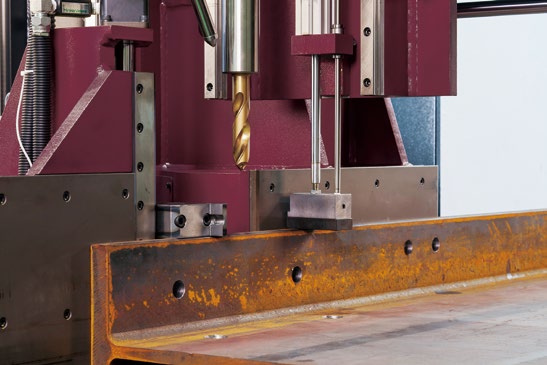

Đánh dấu
Sản phẩm có thể được đánh dấu để cắt/cắt chéo, để hàn hoặc cho các lỗ tay áo.

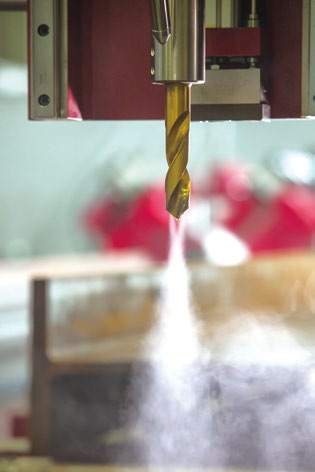

Thông qua hệ thống Clean Mist tiện lợi
Hệ thống bôi trơn máy khoan Clean Mist ít gây ô nhiễm môi trường và vật liệu không bị ướt nên không cần xử lý sau.
Thông số kỹ thuật
Thông số NC
Lưu ý 2:
- Thông số này không đảm bảo rằng tất cả các thiết bị USB Flash Drive đều tương thích.
- Nếu cổng USB được sử dụng cho bất kỳ mục đích khác nào ngoài mục đích nhập/xuất dữ liệu bên ngoài, các hoạt động sẽ không được đảm bảo.
Ví dụ: Hoạt động của thiết bị lưu trữ dung lượng lớn (FDD, bộ điều hợp thẻ nhớ) khác với các thiết bị USB Flash Drive.
Kích thước
