Xuất xứ: Nhật Bản
Nhà sản xuất: Takeda Machinery
Model: 3BF-1050III-RG

Tự động lập trình, định tâm và cài đặt tốc độ khoan!
Nâng cao hiệu quả với những chức năng hoàn toàn tự động!

Thiết bị được trang bị chức năng đo độ dài tự động, có thể khoan lỗ trên dầm chữ H có kích thước (rộng x cao) từ 150 mm x 75 mm đến 1.000 mm x 500 mm và thép rãnh có chiều rộng lên tới 380 mm

Máy khoan 3 trục được trang bị chức năng đo độ dài tự động hỗ trợ khoan hiệu quả trên những rãnh thép và thanh dầm chữ H.

Tùy chọn

Nạp nguyên liệu tốc độ cao 50 m/phút

Tay nắm mới ở phía sau được sử dụng có thể tăng tốc độ nạp nguyên liệu tối đa lên 50 m/phút, nhanh gấp đôi so với trước đây. Phôi được kẹp ở phía sau bằng thủy lực và được nạp ở tốc độ cao. Một cơ chế để hấp thụ ứng suất trên phôi cũng được cung cấp.

Có thể xử lý các tấm chắn mỏng!

Các tấm chắn mỏng bị lệch rất nhiều bởi lực đẩy của mũi khoan gần tâm của chiều rộng bản. Các lỗ giờ có thể được khoan dễ dàng nhờ vào hai giá đỡ hỗ trợ tự động.

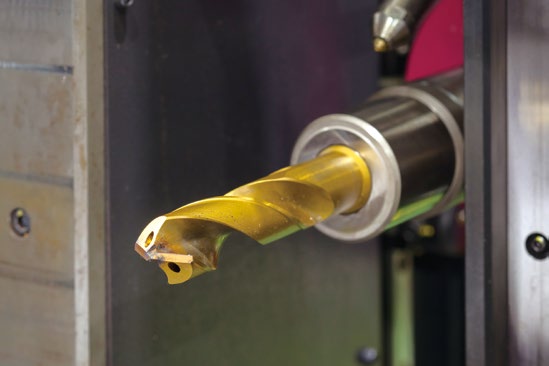

Gia công tốc độ cao và tuổi thọ cao! khoan lỗ dầu

Bằng cách sử dụng máy khoan lỗ dầu, có thể khoan độ dày tấm mặt bích lên đến 50 mm một cách dễ dàng. Tốc độ khoan và tuổi thọ của mũi khoan được tăng lên khoảng 20%.

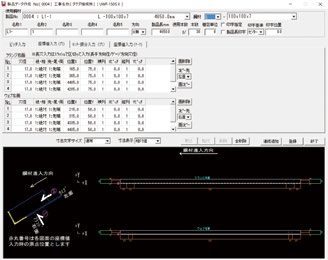

Phần mềm tạo dữ liệu gia công khóa liên động NC

Thiết bị sử dụng phần mềm tạo dữ liệu gia công khóa liên động NC. Ccó thể tạo dữ liệu sản phẩm, tạo dữ liệu gia công (bố cục tự động) và tạo đầu ra NC và biểu dữ liệu một cách trơn tru.

Tính năng

Thiết bị kẹp kép

Phương pháp kẹp kép được sử dụng để sử dụng hai kẹp gắp cho chuyển động nạp và trả nguyên liệu cùng một lúc. Một trong hai bộ kẹp sẽ kẹp chặt vật liệu trong quá trình chuyển động, đạt được độ chính xác định vị là ±0,5 mm / 13 m.

Tự động cài đặt tốc độ khoan và khoan đồng thời 3 trục

Mũi khoan trên ba trục hoàn thành việc khoan trong thời gian ngắn nhất. Tự động giảm tốc độ với công tắc áp suất tất cả các trục khiến việc điều chỉnh giới hạn trở nên rắc rối là không cần thiết: chỉ cần nhập đường kính mũi khoan.

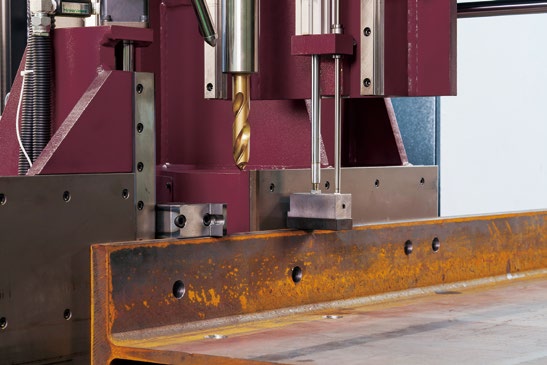

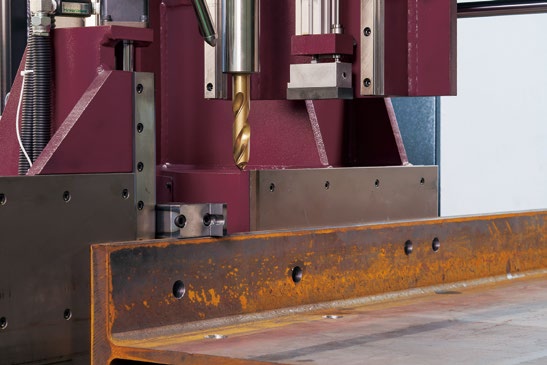

Các thiết bị để phát hiện chiều cao của mặt bích / web và chiều rộng web đặc trưng

Khoan có định tâm – sử dụng tính năng phát hiện chiều cao mặt bích, phát hiện độ dày web và phát hiện chiều rộng web ‒ cũng có thể thực hiện được.

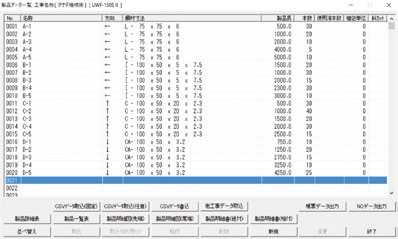

Giao diện trực quan

Dữ liệu đầu vào được xử lý thông qua hệ thống NC, hệ thống này tự động thực hiện lập trình thông qua đầu vào tương tác bằng cách chỉ cần chạm vào các nút trên màn hình để đáp ứng yêu cầu từ máy tính, để vận hành hoàn toàn tự động.

Có thể khoan chéo liên tục

Khả năng thực hiện khoan lỗ chéo cho các mối nối liên tục mang lại năng suất cao mà không lãng phí các phần thừa ở giai đoạn cắt, do đó, nó cũng mang lại hiệu quả kinh tế cao hơn.

Đánh dấu

Sản phẩm có thể được đánh dấu để cắt/cắt chéo, để hàn hoặc cho các lỗ tay áo.

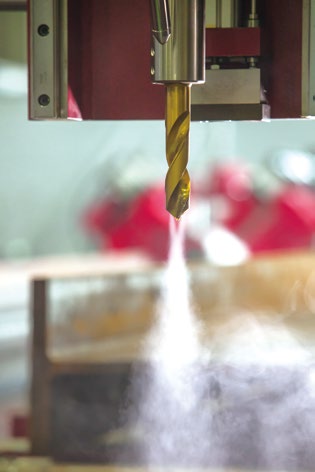

Thông qua hệ thống Clean Mist tiện lợi

Hệ thống bôi trơn máy khoan Clean Mist ít gây ô nhiễm môi trường và vật liệu không bị ướt nên không cần xử lý sau.

Thông số kỹ thuật

Thông số kỹ thuật đơn vị NC

Kích thước
