- UHT CORPORATION RFP-3P20 Series Máy Dập Vật Liệu Loại Cuộn Phim (Roll Type Film Material Punching Machine 3-axis Unit Type)
Nhật Bản, UHT Corporation

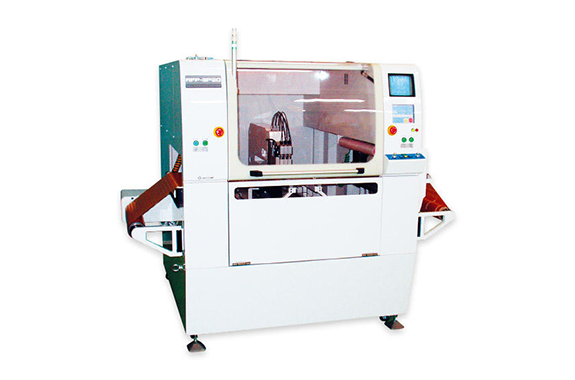

UHT CORPORATION RFP-3P20 Series Máy Dập Vật Liệu Loại Cuộn Phim (Roll Type Film Material Punching Machine 3-axis Unit Type)
Xuất xứ: Nhật Bản
Nhà sản xuất: UHT Corporation
Model: RFP-3P20
Đặc Trưng:
- Hệ thống chuyển đổi tải
Cài đặt bằng cách chọn từ các bộ khuôn dập: PU-25 PU-50 PU-25 (OP.)
- Cài đặt hệ thống thử nghiệm có thể kiểm soát chất lượng.
Kiểm tra các lỗ đục lỗ và đo độ chính xác khi đục lỗ ở tâm điểm mục tiêu. - Có thể tạo dữ liệu cú đấm bằng phương pháp giảng dạy.
Có thể nhập giá trị số vào PC và có thể dễ dàng tạo dữ liệu bằng cách theo dõi và dạy các mẫu bằng camera.
- Cơ chế làm việc chắc chắn và kiểm soát cạnh cuộn cho phép xử lý độ chính xác cao.
Ảnh: Kẹp 4 vị trí và con lăn làm sạch tích hợp (OP)
- Khung đột có độ cứng cao cho phép xử lý với độ chính xác cao.
Trọng lượng nhẹ và khung có độ cứng cao với khung loại hộp đúc gang dẻo cho phép gia công với độ chính xác cao.
- Tiết kiệm không gian thiết kế nhỏ gọn
Thông Số Kỹ Thuật:
Model name | RFP-3P20 | |
---|---|---|
Cơ cấu | Chất liệu | Lá kim loại, màng nhựa, giấy, v.v. |
Kích thước | Tối đa 500mm (Chiều rộng cuộn) Tối đa φ400mm Độ dày:10~200μm (Ước tính・tùy thuộc vào vật liệu & đường kính lỗ) |
|
Diện tích làm việc | Tối đa X500× Y:500mm | |
Năng suất | Đường kính lỗ đục | φ0.1~6.0mm |
Độ chính xác | ±20μ(với chế độ xử lý hình ảnh) | |
Tốc độ đục | Tối đa 500 lỗ/phút (Đục NC với khoảng cách 1mm) Tối đa 60 lỗ/phút (Xử lý hình ảnh với khoảng cách 20 mm theo hướng Y) |
|
Nguồn điện | 300N(PU-25) 1000N(PU-50) với 0.6MPa | |
Máy móc | Bộ phận dập | Hệ thống camera CCD |
PU-25:Three axes PU-50 PU-75(OP.) | ||
Bộ phận kẹp | Lực căng lưng được giữ bằng cuộn nip và kẹp 4 vị trí | |
Bộ phận R/R | Được điều khiển bởi động cơ mô-men xoắn | |
Chức năng điều khiển | Bộ phận điều khiển | UHT làm bộ điều khiển dành riêng cho điều khiển cơ chế (MJUC) |
Vận hành | Hoạt động bằng bảng điều khiển cảm ứng 6,5 inch | |
Phương pháp xử lý ảnh | Kích thước đánh dấu mục tiêu | φ0.6~3.0mm |
Cơ chế tìm kiếm | Thang màu xám hoặc phát hiện và hiệu chỉnh trọng tâm nhị phân | |
Phạm vi quan sát | Chế độ xem tiêu chuẩn 5×4mm Có xử lý hình ảnh4,5×3,5mm | |
Chiếu sáng | Thẩm thấu・Phản chiếu | |
Dữ liệu | Phương pháp lập trình | ・Dạy phương pháp phát lại ・Phần mềm chuyển đổi dữ liệu từ dữ liệu CAD trực tiếp sang dữ liệu đục lỗ. |
Năng lực lập trình | Tối đa 3000 vị trí | |
Hệ thống thử nghiệm | Kiểm tra đục lỗ ・Đo độ chính xác ・Đánh giá ・Điều khiển máy tính | |
Nguồn điện | 3φ AC200V±10% 1.5kVA | |
Áp suất khí | 0.4~0.7MPa | |
Kích thước máy | W1300×D1510×H1550mm (thân máy) | |
Trọng lượng | 1300kg | |
Điều kiện làm việc | Nhiệt độ | 10~35℃(22±2℃ khuyến nghị) |
Độ ẩm | 40~60% (không đọng sương) | |
Phụ kiện thông thường | 1 Bộ khuôn, đục, móc Máy sấy khô (Lắp đặt bên ngoài) |
Lựa Chọn Khác:
- Bộ dập : PU-50,PU-75
- Hộp phát điện
- Bộ tăng áp
- Xe nâng (Tháo cuộn)
- Bộ phận đánh dấu NG trong quá trình kiểm tra
- Con lăn làm sạch
- Phần mềm chuyển đổi CAD
Bản Vẽ Ngoại Quan:
